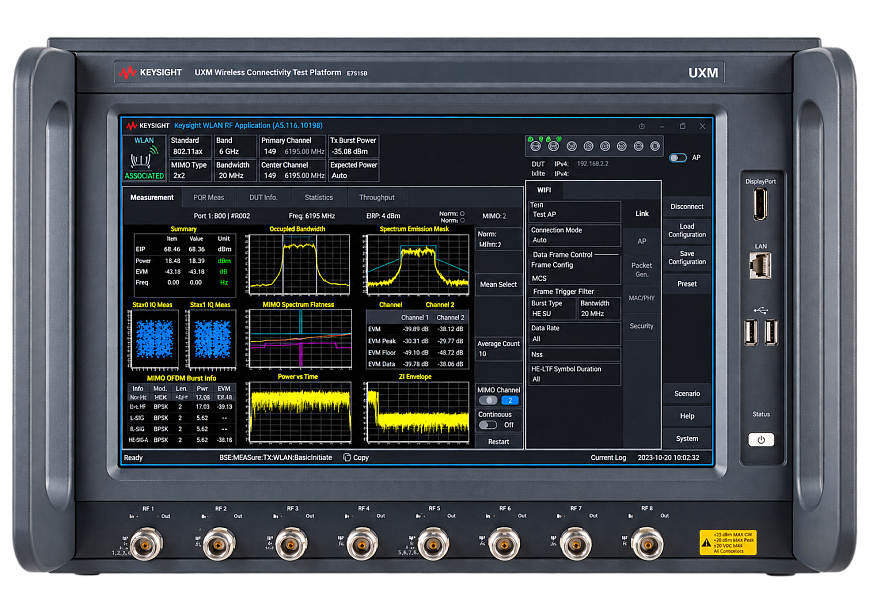

Keysight E7515W UXM Wireless Connectivity Test Platform

Name: Keysight E7515W UXM Wireless Connectivity Test Platform — интегрированная платформа для тестирования Wi-Fi 6/6E/7 и взаимодействия Wi-Fi с 5G NR/LTE
Brand: Keysight Technologies
Availability: PreOrder

Keysight E7515W UXM Wireless Connectivity Test Platform — интегрированная платформа для тестирования Wi-Fi 6/6E/7 и взаимодействия Wi-Fi с 5G NR/LTE

Keysight E7515W UXM Wireless Connectivity Test Platform — комплекс для сквозного тестирования Wi-Fi и проверки взаимодействия Wi-Fi с сетями 5G NR/LTE. Поддерживает тестирование клиентов STA и точек доступа AP, диапазон 380 МГц–7,125 ГГц, полосу анализа до 400 МГц, генерацию и анализ RF-сигналов, захват данных, фединг и автоматизацию измерений.

Тип:Аппаратная signaling-платформа / network emulator для RF-, signaling-, throughput-, functional- и load-тестирования беспроводных устройств

Направление тестирования:Эмуляция Wi-Fi клиентов (STA), точек доступа (AP) и сотовой сети в сторону тестируемых Wi-Fi/cellular устройств

Технологии:Wi-Fi 6, Wi-Fi 6E, Wi-Fi 7; 5G NR; LTE

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Технологии:Wi-Fi 6, Wi-Fi 6E, Wi-Fi 7; 5G NR; LTE

Модели

Сервис

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

E7515W UXM Wireless Test Platform

NR / LTE / 380 MHz–7.125 GHz

Универсальная система «всё в одном» для тестирования Wi-Fi

Новая платформа Keysight E7515W UXM Wireless Connectivity Test Platform расширяет возможности платформы UXM — мощного эмулятора сети 5G — и обеспечивает всестороннее тестирование Wi-Fi. Система выполняет тестирование Wi-Fi от ВЧ-уровня до приложений (RF to Application), а также проверку взаимодействия Wi-Fi с сотовой связью как для клиентов Wi-Fi (STA), так и для точек доступа (AP).

Автономная E7515W значительно упрощает испытательный стенд пользователя и предлагает возможности высокого класса, включая мощную автоматизацию, широкие возможности конфигурирования и воспроизводимые результаты, удобные для отладки. Это продукт высшего класса для профессионального тестирования.

Характеристики векторного анализатора сигналов

E7515W-00B

Характеристики частоты и времени
Рабочий диапазон частот	По умолчанию — 380 MHz to 6 GHz E7515W-507 — 380 MHz to 7.125 GHz
Разрешение установки частоты	1 Hz
Точность частоты	См. характеристики опорной частоты
КСВН всех портов RF_In / RF_Out
380 MHz to 600 MHz
> 600 MHz to 2 GHz
> 2 GHz to 4 GHz
> 4 GHz to 6 GHz
> 6 GHz to 8 GHz
Характеристики амплитуды и диапазона
Точность уровня CW
+5 to +30 dBm для всех портов приёмника
380 MHz to 3 GHz	±0.45 dB, номинально
> 3 GHz to 4.2 GHz	±0.45 dB, номинально
> 4.2 GHz to 6 GHz	±0.45 dB, номинально
> 6 GHz to 7.125 GHz	±0.45 dB, номинально
-60 to +5 dBm для всех портов приёмника
380 MHz to 3 GHz	±0.3 dB, типично
> 3 GHz to 4.2 GHz	±0.3 dB, типично
> 4.2 GHz to 6 GHz	±0.3 dB, типично
> 6 GHz to 7.125 GHz	±0.3 dB, типично
-40 to +5 dBm для всех портов приёмника
380 MHz to 4.2 GHz	±1.23 dB, гарантировано
4.2 GHz to 7.125 GHz	±1.23 dB, гарантировано
Неравномерность уровня
В полосе 100 MHz относительно центральной частоты
380 MHz to 3 GHz	±0.25 dB, типично
> 3 GHz to 4.2 GHz	±0.25 dB, типично
> 4.2 GHz to 6 GHz	±0.25 dB, типично
> 6 GHz to 7.125 GHz	±0.3 dB, типично
В полосе 800 MHz относительно центральной частоты
380 MHz to 3 GHz	±0.35 dB, типично
> 3 GHz to 4.2 GHz	±0.35 dB, типично
> 4.2 GHz to 6 GHz	±0.35 dB, типично
> 6 GHz to 7.125 GHz	±0.35 dB, типично
В полосе 1600 MHz относительно центральной частоты
380 MHz to 3 GHz	±0.4 dB, типично
> 3 GHz to 4.2 GHz	±0.4 dB, типично
> 4.2 GHz to 6 GHz	±0.4 dB, типично
> 6 GHz to 7.125 GHz	±0.4 dB, типично
Спектральная плотность шума всех портов RF_in/RF_out
RF_out установлен на максимальную мощность DL
RF_out установлен в OFF
380 MHz to 6 GHz
6 GHz to 7.125 GHz
Максимальный входной уровень CW Порты RF_in / RF_out	+29 dBm, номинально

Характеристики векторного генератора сигналов

E7515W-00B

Характеристики частоты и времени
Рабочий диапазон частот	По умолчанию — 380 MHz to 6 GHz E7515W-507 — 380 MHz to 7.125 GHz
Разрешение установки частоты	1 Hz
Точность частоты	См. характеристики опорной частоты
КСВН всех портов RF_In / RF_Out
380 MHz to 600 MHz
> 600 MHz to 2 GHz
> 2 GHz to 4 GHz
> 4 GHz to 6 GHz
> 6 GHz to 7.125 GHz
Характеристики амплитуды и диапазона
Точность выходного уровня CW
-110 dBm to -50 dBm для всех портов передатчика
380 MHz to 3 GHz	±0.69 dB, типично
> 3 GHz to 4.2 GHz	±0.5 dB, типично
> 4.2 GHz to 6 GHz	±0.5 dB, типично
> 6 GHz to 7.125 GHz	±0.5 dB, типично
-50 dBm to -3 dBm для всех портов передатчика
380 MHz to 4.2 GHz	±0.35 dB, типично
> 4.2 GHz to 6 GHz	±0.4 dB, типично
> 6 GHz to 7.125 GHz	±0.4 dB, типично
-50 dBm to -3 dBm для всех портов передатчика
380 MHz to 4 GHz	±1.23 dB, гарантировано / ±0.35 dB, типично
4.2 GHz to 7.125 GHz	±1.23 dB, гарантировано / ±0.4 dB, типично
Разрешение установки выходного уровня
Время установления выходного уровня
Без изменения амплитуды, изменение частоты в пределах диапазона	±1.0 dB за 100 µs, номинально
Изменение амплитуды, без изменения частоты	±0.1 dB за 25 µs, номинально
Изменение частоты	±0.1 dB за 100 ms, номинально
Неравномерность выходного уровня
В полосе 100 MHz относительно центральной частоты
380 MHz to 3 GHz	±0.15 dB, типично
> 3 GHz to 4.2 GHz	±0.25 dB, типично
> 4.2 GHz to 6 GHz	±0.35 dB, типично
> 6 GHz to 7.125 GHz	±0.4 dB, типично
В полосе 800 MHz относительно центральной частоты
380 MHz to 3 GHz	±0.2 dB, типично
> 3 GHz to 4.2 GHz	±0.35 dB, типично
> 4.2 GHz to 6 GHz	±0.45 dB, типично
> 6 GHz to 7.125 GHz	±0.45 dB, типично
В полосе 1600 MHz относительно центральной частоты
380 MHz to 3 GHz	±0.2 dB, типично
> 3 GHz to 4.2 GHz	±0.35 dB, типично
> 4.2 GHz to 6 GHz	±0.45 dB, типично
> 6 GHz to 7.125 GHz	±0.45 dB, типично
Широкополосный уровень шума (для DL при максимальной мощности CW)	-140 dBm/Hz, номинально
Максимальная обратная мощность (рабочий режим) Все порты RF_in / RF_out	+29 dBm, средняя мощность, номинально +42 dBm, пиковая мощность, номинально
Максимальная обратная мощность (повреждение) Все порты RF_in / RF_out	+29 dBm, средняя мощность, номинально +42 dBm, пиковая мощность, номинально
Максимальная выходная мощность Все порты RF_in / RF_out	+7 dBm (PEP) до 4 GHz +5 dBm (PEP) до 6 GHz 0 dBm (PEP) до 12 GHz -5 dBm (PEP) до 15 GHz
Фазовый шум 380 MHz to 7.125 GHz	-100 dBc при 10 kHz, номинально -105 dBc при 100 kHz, номинально -120 dBc при 1 MHz, номинально
Гармоники
Ослабление 2-й гармоники всех портов RF_in / RF_out
380 MHz to 4 GHz, мощность	> 30 dBc, номинально
4 GHz to 6 GHz, мощность	> 30 dBc, номинально
6 GHz to 7.125 GHz, мощность	> 30 dBc, номинально
Ослабление 3-й гармоники всех портов RF_in / RF_out
380 MHz to 4 GHz, мощность	> 40 dBc, номинально
4 GHz to 6 GHz, мощность	> 40 dBc, номинально
6 GHz to 7.125 GHz, мощность	> 40 dBc, номинально

Технические характеристики прибора

Требования к питанию
Напряжение и частота	100/120/220/240 VAC, 50/60 Hz, номинально
Потребляемая мощность (полностью укомплектованная конфигурация)	1800 W макс.
Дополнительные характеристики
Размеры (В × Ш × Д) Без ножек и ручек С ножками и ручками	309 mm × 436 mm × 554 mm 323 mm × 453 mm × 554 mm
Масса Полностью укомплектованная конфигурация	E7515W-00B: 45.4 kg
Рабочая температура	+10 to +40 °C, абсолютная влажность 30 g/m³, относительная влажность 5–85%, без конденсации
Температура хранения	-40 to +70 °C, абсолютная влажность 50 g/m³, относительная влажность 5–85%, без конденсации
Высота	До 2000 m
EMC	Соответствует European EMC Directive 2004/108/EC – IEC/EN 61326-1 – CISPR Pub 11 Group 1, class A – AS/NZS CISPR 11 – ICES/NMB-001 – Это ISM-устройство соответствует канадскому стандарту ICES-001. – Cet appareil ISM est conforme a la norme NMB-001 du Canada. – Южнокорейская декларация EMC Class A: данное оборудование относится к классу A, предназначено для профессионального использования и эксплуатации в электромагнитной обстановке вне жилых помещений. – A급 기기 (업무용 방송통신기 자재) 이기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며, 가정외의 지역에서 사용하는 것을 목적으로 합니다.
Механическая стойкость	EN60068-2-6, EN60068-2-27, EN60068-2-64
Безопасность	Соответствует European Low Voltage Directive 2006/95/EC – IEC/EN 61010-1, 3rd edition – Canada: CAN/CSA C22.2 No. 61010-1012 – USA: UL std no. 61010-1, 3rd Edition – Требования по акустике (European Machinery Directive 2002/42/EC, 1.7.4.2u) Акустический шум, LpA
ВЧ-соединения
Порты RF_in / RF_out	N-type female, 50 Ω, номинально
Другие разъёмы и интерфейсы
Дисплей / ручной пользовательский интерфейс	15.4 in (391 mm), активная матрица, цветной TFT-LCD с разрешением 1280 × 800 пикселей и сенсорным управлением
Порты USB Передняя панель Задняя панель	2× USB 2.0 2× USB 3.0
Порты LAN (локальная сеть), управление	Один внешний порт LAN 1 Gbps на задней панели Один внешний порт LAN 1 Gbps на передней панели
Порты LAN (локальная сеть), данные	Подключение 40 Gbps (задняя панель) (E7515W-00B)
Подключение QSFP+	4 порта в E7515W-00B
Цифровой сбор данных
Общий объём памяти и особенности Доступная память (захват и/или воспроизведение)	16 GB всего
Захват сигнала Каналы захвата IQ-данных Частоты дискретизации Максимальный объём хранения отсчётов	8 в E7515W-00B 30.72, 61.44, 122.88, 245.76 и 491.52 MSa/s 1 GSa на каждый порт UL RF_in
Максимальный размер захвата	4 GB на канал
Управление триггером	Немедленный и внешний
Полоса анализатора	20 MHz (30.72 MSa/s) 50 MHz (61.44 MSa/s) 100 MHz (122.88 MSa/s) 200 MHz (245.76 MSa/s) 400 MHz (491.52 MSa/s)
Генератор гауссовского шума
Независимые каналы	16
Порт RF_IN / RF_OUT	Настраивается через RFIO
Цифровой сдвиг частоты	-800 MHz + BW_Noise/2 to 800 MHz - BW_Noise/2 в E7515W-00B
Генерация непрерывной волны
Независимые каналы	8
Порт RF_IN / RF_OUT	Настраивается через RFIO
Цифровой сдвиг частоты	-800 to 800 MHz в E7515W-00B
Генерация произвольной формы сигнала
Независимые каналы	8
Антенный выход	Настраивается через RFIO
Цифровой сдвиг частоты	-800 MHz + BW_Signal/2 to 800 MHz - BW_Signal/2 в E7515W-00B
Выделение памяти для генерации произвольной формы сигнала	16 GB (совместно с цифровым сбором данных)
Частота дискретизации формы сигнала Полоса 20 MHz Полоса 50 MHz Полоса 100 MHz Полоса 200 MHz Полоса 400 MHz	30.72 MSa/s 61.44 MSa/s 122.88 MSa/s 245.76 MSa/s 491.52 MSa/s
Максимальный размер файла формы сигнала	4 GB
Режимы воспроизведения формы сигнала	Однократный, непрерывный
Опорная частота
Стандартный опорный генератор Максимальный уход частоты Время прогрева	± 50 ppb/2 years 30 min
Внешняя опорная частота
Тип разъёма	SMA connector 10 MHz IN, задняя панель
Частота Синусоидальный сигнал Прямоугольный сигнал (коэффициент заполнения ON более 40%) Диапазон входного напряжения Импеданс	10 MHz 10 MHz 0.4 to 2 Vpp 50 Ω, номинально
Триггер выравнивания формата
Внешний разъём	SMA Channel 0
Длительность триггера	Разрешение по отсчётам = (1 / 30.72) × 10^-6 1 to 2³¹-1 отсчётов
Задержка смещения триггера	В единицах 1/6 периода отсчёта
Период триггера	1 to 2³¹-1 отсчётов
Внешний разъём	До 8, разъём SMA (Input, Output)
Канал Arm для приёма триггера	Только входные каналы
Формирование внешнего триггера	Только выходные каналы
Фейдер основной полосы
Блоки фейдинга (100 MHz)	40
Гарантия и калибровка
Стандартная гарантия	Один год
Рекомендуемый цикл калибровки	Один год

Измерения 5G NR

Модуляция и каналы
Структура сигнала	TDD, FDD (при наличии соответствующей лицензии ПО)
Полоса сигнала	100 MHz
Характеристики EVM (-10 dBm Channel Power, 256 QAM, 1 CC 100 MHz)
E7515W-00B 380 MHz to 3 GHz	0.70%, типично
E7515W-00B 3 to 6 GHz	0.70%, типично

Определения и условия

Технические характеристики в этом документе относятся к платформам E7515W UXM Wireless Connectivity Test Platform со следующим идентификатором конфигурации:

Идентификатор конфигурации UXM / описание
E7515W-00B	E7515W UXM Wireless Connectivity Test Platform, конфигурация 00B

Испытательная установка соответствует своим техническим характеристикам при выполнении следующих условий:

• Испытательная установка находится в пределах установленного цикла калибровки.

• До включения испытательная установка находилась при температуре окружающей среды в допустимом рабочем диапазоне не менее двух часов, если до этого она хранилась при температуре в допустимом диапазоне хранения, но вне допустимого рабочего диапазона.

• Испытательная установка включена не менее 30 минут.

Спецификация

Спецификации описывают параметры характеристик, на которые распространяется гарантия на продукт, и действительны в диапазоне от 20 до 30 °C, если не указано иное.

Типичные значения

Типичные значения описывают дополнительную информацию о характеристиках продукта, на которую не распространяется гарантия. Это характеристики сверх спецификаций, которые демонстрируют 95 процентов приборов с доверительной вероятностью 95 процентов. Эти данные, выделенные в исходном документе курсивом, не включают неопределённость измерений и действительны только при комнатной температуре 23 °C.

Номинальные значения

Номинальные значения указывают ожидаемые характеристики или описывают характеристики продукта, полезные при его применении, но не покрываемые гарантией.

подробнее свернуть

Характеристики Keysight E7515W UXM Wireless Connectivity Test Platform — интегрированная платформа для тестирования

Название	Значение
Тип	Аппаратная signaling-платформа / network emulator для RF-, signaling-, throughput-, functional- и load-тестирования беспроводных устройств
Направление тестирования	Эмуляция Wi-Fi клиентов (STA), точек доступа (AP) и сотовой сети в сторону тестируемых Wi-Fi/cellular устройств
Технологии	Wi-Fi 6, Wi-Fi 6E, Wi-Fi 7; 5G NR; LTE
Частотный диапазон	380 МГц–6 ГГц в базовой конфигурации; до 7,125 ГГц с соответствующей опцией
RF-порты	8 двунаправленных портов DL+UL
Максимальная полоса	До 800 МГц
5G NR	До 400 МГц суммарной полосы NR
Wi-Fi 7	IEEE 802.11be; до 320 МГц; 4096QAM; до 4×4 MIMO; OFDMA и Multi-Link Operation (MLO)
Виды тестирования	RF parametric, signaling, full-rate throughput, Rate vs. Range, Rx sensitivity, functional, mobility, load и IEEE performance testing
Wi-Fi / Cellular Interworking	Wi-Fi offload, VoWiFi, одновременная эмуляция Wi-Fi и cellular-сети
FWA	Сквозное тестирование Fixed Wireless Access с эмуляцией Wi-Fi-клиентов на fronthaul и cellular-сети на backhaul
Масштабирование	Эмуляция сотен Wi-Fi-клиентов для нагрузочного тестирования точек доступа
Измеряемые KPI	Throughput, packet loss, retransmissions, aggregation, jitter, RF-параметры и QoE
Назначение	Разработка и верификация Wi-Fi клиентов, точек доступа, CPE/FWA и устройств с комбинированной Wi-Fi/cellular-связью
Особенности	PHY/MAC-диагностика, анализ распределения OFDMA Resource Units, интегрированная технология VeriWave, автоматизация тестов и воспроизводимые сценарии Wi-Fi 7 и Wi-Fi/cellular interworking

Документация Keysight E7515W UXM Wireless Connectivity Test Platform — интегрированная платформа для тестирования Wi-Fi

Keysight_E7515W_UXM_Wireless_Test_Platform_RU.pdf

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

Keysight Technologies

Все товары бренда
