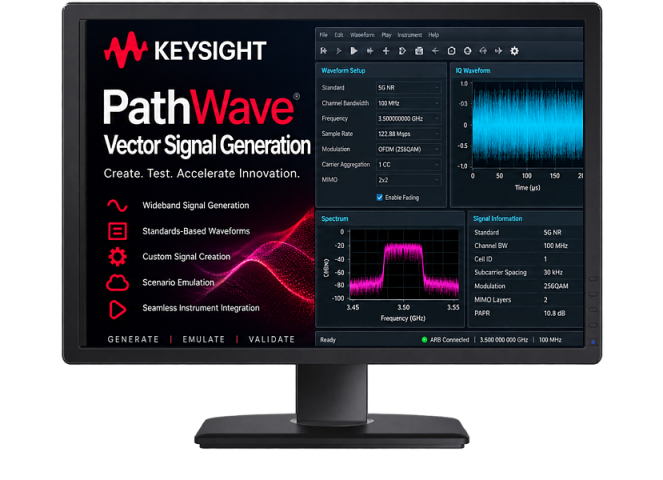

Keysight PathWave Signal Generation — программное обеспечение для
PathWave Signal Generation
Ускорьте рабочие процессы тестирования и проектирования
Содержание
Упростите генерацию сигналов
Портфель решений Keysight для генерации сигналов представляет собой комплексный набор инструментов создания сигналов, который позволяет инженерам с высокой точностью и гибкостью моделировать реальные сценарии. Семейство решений для генерации сигналов включает три мощных программных продукта для различных рабочих процессов и сред развертывания:
В совокупности эти решения обеспечивают плавный переход от унаследованных инструментов к современным масштабируемым платформам, сохраняя преемственность возможностей создания сигналов.
Семейство продуктов PathWave Signal Generation и Signal Studio
| Область | Приложение | Signal Studio | PWSG Desktop | PWSG Embedded |
|---|---|---|---|---|
| Аэрокосмическая и оборонная отрасли | Формирование импульсов | ✓ N7620B | — | ✓ N7620APPC |
| Расширенные многотональные сигналы и NPR | ✓ N7621C | — | ✓ N/E7621APPC | |
| Генерация сценариев с несколькими излучателями | ✓ N7660C | — | — | |
| Коррекция нескольких источников | ✓ N7665C | — | — | |
| Наземная мобильная радиосвязь | ✓ N7640C | — | — | |
| Авионика (VOR/ILS) | — | — | ✓ N/E7641APPC | |
| AM/FM/PM на основе IA | — | — | ✓ N/E7642APPC | |
| Деэмбеддинг | — | — | ✓ N/E7653APPC | |
| Общее назначение | Пользовательская модуляция | ✓ N7608C | — | ✓ N/E7608APPC |
| GNSS | ✓ N7609C | — | ✓ N7609APPC | |
| Пользовательский фединг | — | — | ✓ N7605APPC | |
| 3GPP MIMO-фединг | — | — | ✓ N7605AP0C | |
| SISO-фединг | ✓ N7605C | — | — | |
| Тестирование усилителей мощности | ✓ N7614C | — | — | |
| Advanced Waveform Utility | — | ✓ N7618APPC | — | |
| Сотовая связь | 5G NR/5G-Advanced | — | ✓ N7631APPC | ✓ N/E7631APPC |
| LTE-A FDD | ✓ N7624C | — | ✓ N7624APPC (UL/PRACH) | |
| NB-IoT/eMTC | ✓ N7624C | — | — | |
| LTE-A TDD | ✓ N7625C | — | ✓ N7625APPC (UL/PRACH) | |
| GSM/EDGE Modulation | ✓ N7602C | — | ✓ N7602AP1C | |
| GSM / EDGE /Evo | ✓ N7602C | — | — | |
| TD-SCDMA/HSPA | ✓ N7612C | — | — | |
| Беспроводная связь и IoT | WLAN | ✓ N7617C (802.11a/g/g/n/ac/ax/be/bn) | — | ✓ N7617APPC (802.11ax/be/bn) |
| Профили DFS и DAA | ✓ N7607C | — | — | |
| Bluetooth | ✓ N7606C | — | — | |
| IoT | ✓ N7610C | — | — | |
| mmWave WLAN (802.11ad/ay) | ✓ N7637C | — | — | |
| Mobile WiMax | ✓ N7615C | — | — | |
| Автомобильные системы и вещание | NR-V2X | — | ✓ N7632APPC | ✓ N7632APPC |
| LTE-V2X | ✓ N7626C | — | — | |
| WLAN 802.11p | ✓ N7617C | — | — | |
| Цифровое видео | ✓ N7623C | — | — | |
| Вещательное радио (FM/DAB) | ✓ N7611C | — | — |
Сократите время на моделирование сигналов
Signal Studio поставляется с оптимизированными по производительности сигналами, валидированными Keysight. Эти сигналы можно легко изменять в соответствии с конкретными требованиями. Также можно быстро создавать пользовательские опорные сигналы для тестирования устройств. Быстрый и простой пользовательский интерфейс включает древовидную навигацию и графическую параметризованную настройку сигнала.
Что такое Signal Studio?
Signal Studio — программное обеспечение для создания сигналов, работающее на ПК. Оно позволяет создавать специализированные тестовые сигналы на частотах основной полосы, RF- и микроволнового диапазонов.
Типовые измерения
Тестирование компонентов и передатчиков:
Тестирование приемников:
Легко создавайте сигналы для лабораторного стенда или производственной линии
Независимо от того, требуются ли тестовые воздействия в НИОКР или на производстве, Signal Studio упрощает создание сигналов для характеризации, верификации и тестирования по критерию «годен/не годен» компонентов, устройств, приемников и другого оборудования.
Ключевые функции и характеристики
| Функция | Возможности |
|---|---|
| Генерация сигналов | Пользовательские сигналы, сигналы на основе стандартов и предустановки для распространенных тестовых сигналов |
| Генерация произвольных IQ-сигналов и IQ-сигналов в реальном времени | |
| Добавляемые нарушения | I/Q-искажения |
| AWGN | |
| Фединг в реальном времени | |
| Графики | I(t), Q(t), I(t) + Q(t), P(t) |
| Спектр, CCDF, CDP | |
| Структура кадра | |
| Огибающая мощности |
Упростите создание сигналов на лабораторном стенде
Создайте собственную рабочую станцию для создания сигналов в НИОКР, подключив Signal Studio к прибору Keysight через порт LAN или GPIB ПК. Встроенный инструмент конфигурирования делает этот процесс быстрым и простым, а пользовательский интерфейс Signal Studio содержит окно, позволяющее непосредственно управлять подключенным прибором.
Для расширенной автоматизации и управления доступный программный интерфейс (API) предоставляет доступ к параметрам создания и генерации сигналов. Эта возможность также позволяет создавать пользовательский интерфейс для формирования сигналов.
Дополнительные сведения приведены в разделе «Совместимые приборы Signal Studio».
Ускорьте тестирование на производственной линии
Чтобы экономить время при автоматизированном тестировании, формы сигналов, созданные в Signal Studio, можно загрузить в прибор и сохранить в памяти. Вызов и воспроизведение можно инициировать программно командами SCPI или с передней панели.
Если необходимо использовать пользовательские сигналы с несколькими тестовыми системами, гибкие лицензии на право использования позволяют учитывать конкретные потребности, график и бюджет. Например, лицензирование форм сигналов удобно для экономичного развертывания тестовых сигналов Signal Studio в производственной среде. Каждая такая лицензия закреплена за одним прибором, но доступна пакетами на 5 или 50 форм сигналов, которые можно использовать для разных форматов сигналов. Дополнительные варианты лицензирования приведены ниже.
Настройте комплект под свои задачи
Программное обеспечение Signal Studio масштабируется для широкого спектра задач тестирования компонентов и приемников. Доступны два режима работы: режим воспроизведения формы сигнала и режим реального времени. Режим воспроизведения поддерживает два уровня функциональности — базовый и расширенный. Режим реального времени предоставляет расширенные возможности, например управление по замкнутому контуру во время генерации сигнала.
Расширьте тестирование компонентов и приемников с помощью воспроизведения форм сигналов
Базовые возможности воспроизведения форм сигналов Signal Studio позволяют создавать и настраивать файлы форм сигналов для тестирования компонентов и передатчиков. Удобный интерфейс позволяет изменять различные параметры сигнала, рассчитывать результирующие формы сигналов и загружать файлы в прибор Keysight для воспроизведения.
Тестирование приемника с расширенными возможностями и режимом реального времени
Signal Studio может генерировать соответствующие стандартам или пользовательские сигналы для раннего тестирования системы приемника и аппаратных компонентов с канальным кодированием и несколькими антенными портами. Оценивайте характеристики приемника на различных этапах тракта (RF, IF и IQ) на анализаторах сигналов и осциллографах совместно с 89600 VSA или измерительными приложениями X-Series.
Выбранные программные продукты Signal Studio поддерживают следующее:
Возможности реального времени, доступные в отдельных программных продуктах Signal Studio, предоставляют дополнительные функции для создания сигналов при тестировании приемников на всех этапах разработки. Расширенные опции позволяют создавать полностью кодированные сигналы для анализа BER, FER, BLER и PER, чтобы проверять кодирование подсистем основной полосы в ASIC, DSP и других устройствах. Также можно проверять характеристики и функциональность приемника при интеграции RF / основной полосы, системном тестировании и на последующих этапах.
Возможности Signal Studio в реальном времени
Применяйте сигналы в реальных испытаниях
После определения сигналов в Signal Studio их можно загрузить в широкий спектр приборов Keysight. Эта гибкость позволяет генерировать сигналы на различных несущих частотах и с различными полосами для множества приложений. Signal Studio дополняет эти приборы, предоставляя экономичный способ адаптировать их под задачи проектирования, разработки и производственного тестирования. Поддержка новых стандартов Keysight помогает сохранять актуальность тестирования по мере развития беспроводных систем.
Микроволновый векторный генератор сигналов VXG
M9484C VXG, относящийся к классу XG7 генераторов Keysight Pro Vector Signal Generators, — первый в отрасли двухканальный микроволновый векторный генератор сигналов с диапазоном частот до 54 ГГц и полосой модуляции 2,5 ГГц в одном приборе; диапазон можно расширить до 110 ГГц с помощью удлинителя частоты V3080A, а полосу — до 5 ГГц с объединением каналов. Это позволяет решать перспективные задачи 5G, 6G и аэрокосмической/оборонной отрасли.
Настольные векторные генераторы сигналов
Генератор нового поколения N5186A MXG, относящийся к классу XG5 Keysight Expert Vector Signal Generators, обеспечивает диапазон частот до 8,5 ГГц с полосой модуляции 960 МГц на канал и поддерживает четыре канала в компактном форм-факторе для многоканальной генерации сигналов при тестировании базовых станций сотовой связи, беспроводной связи и цифрового видео.
N5182B MXG (класс Essential, XG2) и N5172B EXG X-Series, относящиеся к классу XG2 Keysight Essential Vector Signal Generators, охватывают частоты до 6 ГГц при полосе 160 МГц, обеспечивая экономичные характеристики.
N5166B CXG X-Series, относящийся к классу XG1 Keysight Essential Vector Signal Generators, представляет собой доступное решение для приложений общего назначения, IoT и образования.
Компактный генератор сигналов AP504xA
AP504xA G3, относящийся к классу XG4 Keysight Expert Vector Signal Generators, — серия векторных генераторов сигналов с очень быстрым перестроением, диапазоном до 40 ГГц и полосой 400 МГц. AP5041A поддерживает один канал и графический интерфейс на передней панели, а AP5042A — до 4 каналов для многоканальной генерации сигналов.
Векторный трансивер PXIe
PXIe VXT M9410A / M9411A / M9415A / M9416A обеспечивают полосу генерации и анализа сигналов 1,2 ГГц на частотах до 13,35 ГГц с возможностью расширения до 26,5 ГГц с помощью M9471A. Это решение предназначено для модульных высокопроизводительных тестовых систем.
Генератор сигналов произвольной формы (AWG)
AXIe M8190A, M8195A или M8199A одновременно обеспечивают высокую точность воспроизведения, высокое разрешение и широкую полосу для создания сложных сценариев сигналов радара, высокоскоростной связи и перспективных исследований.
PXIe M5300A — двухслотовый модуль с четырьмя высокоскоростными выходами AWG, входами/выходами тактирования и восемью триггерами. Он поддерживает прямой RF-синтез до 16 ГГц с мгновенной полосой 2 ГГц, секвенирование в реальном времени и программируемую FPGA.
Комплект для тестирования беспроводных устройств
E6640A / E6680A / E6681A EXM, относящиеся к классу VT4 Keysight Wireless Test Sets, масштабируются для производственных сред и оптимизированы для новейших наборов микросхем сотовой связи и WLAN. Они обеспечивают скорость, точность и плотность портов, необходимые для крупносерийного производства.
Совместимые приборы Signal Studio
Ниже приведен список программных продуктов Signal Studio и поддерживаемых приборов. В исходном документе номера продуктов в левом столбце ведут к информации по конкретным продуктам.
| Текущая модель | Стандарт связи | Реальное время¹ | M9484C VXG | N5186A MXG | N5172B EXG / N5182B MXG / N5166B CXG | E8267D PSG | AP5041A / AP5042A | M9410A / M9411A / M9415A / M9416A VXT | M5300A AWG | M8190A AWG |
|---|---|---|---|---|---|---|---|---|---|---|
| Сотовая связь | ||||||||||
| N7600C | W-CDMA / HSPA+ | ✓ | ✓² | ✓² | ✓³ | ✓ | ✓² | ✓² | ✓² | |
| N7601C | cdma2000® / 1xEV-DO | ✓ | ✓² | ✓² | ✓³ | ✓ | ✓² | ✓² | ✓² | |
| N7602C | GSM / EDGE / Evo | ✓ | ✓² | ✓² | ✓³ | ✓ | ✓² | ✓² | ✓² | |
| N7612C | TD-SCDMA / HSPA | ✓² | ✓² | ✓³ | ✓ | ✓² | ✓² | ✓² | ||
| N7624C | LTE / LTE-A FDD | ✓ | ✓ | ✓ | ✓ | ✓⁴ | ✓² | ✓² | ✓² | ✓ |
| N7625C | LTE / LTE-A TDD | ✓ | ✓ | ✓ | ✓ | ✓⁴ | ✓² | ✓² | ✓² | ✓ |
| N7626C | LTE V2X | ✓ | ✓ | ✓ | ✓⁴ | ✓² | ✓² | ✓² | ✓ | |
| Текущая модель | Стандарт связи | M9484C VXG | N5186A MXG | N5172B EXG / N5182B MXG / N5166B CXG | E8267D PSG | AP5041A / AP5042A | M9410A / M9411A / M9415A / M9416A VXT | M5300A AWG | M8190A / M8195A AWG |
|---|---|---|---|---|---|---|---|---|---|
| Беспроводная связь | |||||||||
| N7606C | Bluetooth® (BR, EDR, 4.0 / 4.2, BT5, BT5.1 (AoA и AoD), BT5.3, BT6 | ✓² | ✓ | ✓ | ✓ | ✓² | ✓² | ✓² | |
| N7607C | Профиль радара DFS и DAA | ✓ | ✓ | ✓ | ✓³ | ||||
| N7610C | IoT (Wi-SUN, ZigBee®, Z-Wave, LoRa и HRP UWB) | ✓ | ✓ | ✓ | ✓ | ✓² | ✓² | ✓⁵ | |
| N7615C | Mobile WiMAX™ | ✓² | ✓² | ✓⁴ | ✓² | ||||
| N7617C | WLAN 802.11 a / b / g / j / p / n / ac / ah / af / ax / be / bn | ✓ | ✓² | ✓ | ✓ | ✓² | ✓ | ✓⁵ | |
| N7637C | mmWave WLAN 802.11ad / ay | ✓ | |||||||
Аудио- и видеовещание
| Текущая модель | Стандарт связи | Реальное время¹ | M9484C VXG | N5186A MXG | N5172B EXG / N5182B MXG / N5166B CXG | E8267D PSG | AP5041A / AP5042A | M9410A / M9411A / M9415A / M9416A VXT | M5300A AWG | M8190A AWG |
|---|---|---|---|---|---|---|---|---|---|---|
| N7611C | Вещательное радио | ✓² | ✓² | ✓³ | ✓² | ✓² | ||||
| N7623C | Цифровое видео | ✓ | ✓ | ✓ | ✓³ | ✓ | ✓² | ✓² | ✓ | |
| N7640C | Наземная мобильная радиосвязь (LMR) | ✓² | ✓² | ✓³ | ✓² |
Обнаружение, позиционирование, сопровождение и навигация
| Текущая модель | Стандарт связи | Реальное время¹ | M9484C VXG | N5186A MXG | N5172B EXG / N5182B MXG / N5166B CXG | E8267D PSG | AP5041A / AP5042A | M9410A / M9411A / M9415A / M9416A VXT | M5300A AWG | M8190A AWG |
|---|---|---|---|---|---|---|---|---|---|---|
| N7609C | Глобальные навигационные спутниковые системы (GNSS) | ✓ | ✓² | ✓² | ✓³ | ✓ | ✓² | |||
| N7620B | Формирование импульсов | ✓ | ✓⁴ |
Общее назначение
| Текущая модель | Стандарт связи | Реальное время¹ | M9484C VXG | N5186A MXG | N5172B EXG / N5182B MXG / N5166B CXG | E8267D PSG | AP5041A / AP5042A | M9410A / M9411A / M9415A / M9416A VXT | M5300A AWG | M8190A AWG |
|---|---|---|---|---|---|---|---|---|---|---|
| N7605C | Фединг в реальном времени | ✓ | ✓³ | |||||||
| N7608C | Пользовательская модуляция | ✓ | ✓ | ✓ | ✓ | ✓² | ✓² | ✓ | ||
| N7614C | Тестирование усилителей мощности | ✓ | ✓³ | ✓⁴ | ✓ | ✓ |
Генерация сигналов нового поколения
PathWave Signal Generation Desktop (PWSG Desktop) работает на ПК, как и Signal Studio, и используется для создания и загрузки сгенерированных форм сигналов в различные генераторы сигналов.
PathWave Signal Generation Embedded (PWSG Embedded) полностью интегрирован во встроенное ПО генераторов сигналов Keysight нового поколения, включая M9484C VXG и N5186A MXG, что устраняет необходимость во внешнем ПК и упрощает тестовые конфигурации.
Что такое PathWave Signal Generation?
Keysight PathWave Signal Generation — программное обеспечение Keysight нового поколения для генерации сигналов. Оно предлагает два типа приложений: Desktop и Embedded. Решение объединяет различные приложения генерации сигналов, обеспечивая единообразный и оптимизированный пользовательский опыт от НИОКР до производства для более эффективного взаимодействия.
PathWave Signal Generation Desktop
PWSG Desktop работает на ПК, как Signal Studio, и может создавать и загружать сгенерированные формы сигналов в различные генераторы сигналов. Это интегрированное программное обеспечение, которое поддерживает несколько радиоформатов в одном приложении и генерирует зашифрованные формы сигналов (*.wfm) для загрузки или воспроизведения. Оно также включает драйвер оборудования, выполняющий загрузку формы сигнала и настройку воспроизведения.
| Описание | M9484C VXG | N5186A MXG | N5172B EXG / N5182B MXG / N5166B CXG | M9410A / M9411A / M9415A / M9416A VXT | M8190A AWG |
|---|---|---|---|---|---|
| 5G NR | ✓ | ✓ | ✓ | ✓ | ✓ |
| Advanced Waveform Utility (AWU) | ✓ | ✓ | ✓ | ✓ | ✓ |
| NR V2X | ✓ | ✓ | ✓ | ✓ | ✓ |
PathWave Signal Generation Advanced Waveform Utility (AWU)
| Основные функции (бесплатно) | Премиальные функции (требуется лицензия N7618APPC) |
|---|---|
| • Импорт зашифрованных форм сигналов Keysight (*.wfm) или пользовательских форм сигналов (*.bin, *.txt/.csv/.dat, *.mat, *.wv) | • Поддержка трех типов пошаговой калибровки (Channel Equalization, IQ Calibration, Multi-tone Calibration) |
| • Повторная дискретизация или задание коэффициента масштаба времени | • Традиционное выравнивание канала с использованием модулированного опорного сигнала (требуется 89601200C/89601AYAC) |
| • Поддержка команд SCPI | • IQ-калибровка с использованием опорной последовательности, главным образом для внешнего IQ-модулятора (требуется 89601200C) |
| • Загрузка форм сигналов с коррекцией в указанный генератор сигналов (X-series SG, PXU VXT, VXG) | • Многотональная калибровка с использованием многотональных сигналов, не ограниченная полосой генератора и анализатора сигналов (требуется 89601200C) |
| • Просмотр графиков формы сигнала (Spectrum, Time Domain, CCDF) | • Прямой импорт частотной характеристики EQ из 89600 VSA в качестве файла коррекции CSV |
| • Экспорт файлов форм сигналов (*.wfm) | • Суммирование сегментов формы сигнала во временной области |
| • Суммирование нескольких несущих в частотной области | |
| • Поддержка снижения crest factor (CFR) | |
| • Экспорт файла BIN, если все импортированные формы сигналов не зашифрованы |
PathWave Signal Generation Embedded
PathWave Signal Generation Embedded (PWSG Embedded) — интегрированное приложение генерации сигналов, доступное на генераторах сигналов Keysight нового поколения, включая M9484C VXG и N5186A MXG. PWSG Embedded предназначен для упрощения рабочих процессов и снижения сложности системы и позволяет создавать сигналы непосредственно во встроенном ПО прибора, устраняя необходимость во внешнем ПК и упрощая тестовые конфигурации.
M9484C VXG — двухканальный микроволновый векторный генератор сигналов с поддержкой частот до 110 ГГц и полосы сигнала до 2,5 ГГц. N5186A MXG имеет компактную четырехканальную архитектуру с диапазоном частот до 8,5 ГГц и полосой модуляции 960 МГц на канал.
В следующей таблице перечислены доступные в настоящее время приложения PWSG Embedded. Портфель будет расширяться для более широкой поддержки новых стандартов и развивающихся требований к тестированию.
| PWSG Embedded | Описание | Ключевые возможности |
|---|---|---|
| N7602AP1C (только VXG) | GSM/EDGE Modulation | Настройка модуляции GSM/EDGE в реальном времени |
| N7605AP0C (только VXG) | 3GPP MIMO fading | Профили фединга для 3GPP 5G NR FR1, FR2 и LTE |
| N7605APPC (только VXG) | Custom fading | Настройка профиля фединга с использованием файлов *.tdlx, экспортированных из инструмента моделирования TDL Keysight Channel Studio, и применение пользовательского фединга в реальном времени для тестирования приемников |
| N7608APPC (VXG и MXG) E7608APPC (только MXG) | Custom modulation (только Custom IQ) | Настройки пользовательской модуляции |
| N7609APPC (только VXG) | GNSS | Моделирование глобальных навигационных спутниковых систем (GNSS) и тестовых сценариев |
| N7617APPC (VXG и MXG) | WLAN | Сигналы на основе стандартов WLAN 802.11ax/be/bn |
| N7620APPC (только VXG) | Pulse Building | Моделирование радарных сигналов для одного излучателя |
| N7621APPC (VXG и MXG) E7621APPC (только MXG) | Multitone and NPR | Функции многотональных сигналов и NPR |
| N7624APPC (только VXG) | LTE-A FDD | Генерация соответствующих стандарту uplink- и PRACH-сигналов LTE-A FDD |
| N7625APPC (только VXG) | LTE-A TDD | Генерация соответствующих стандарту uplink- и PRACH-сигналов LTE-A TDD |
| N7631APPC (VXG и MXG) E7631APPC (только MXG) | 5G NR/5G-Advanced | Создание сигналов 5G NR/5G-Advanced |
| N7632APPC (только VXG) | NR-V2X | Сигналы NR-V2X, соответствующие стандарту 3GPP |
| N7641APPC (VXG и MXG) E7641APPC (только MXG) | Avionics | Создание и настройка четырех типов авиационных сигналов: VOR, курсовой радиомаяк ILS, глиссадный радиомаяк ILS и маркерный радиомаяк |
| N7642APPC (VXG и MXG) E7642APPC (только MXG) | IQ Based AM, FM, phase modulation | Базовая аналоговая модуляция AM / FM / PM с настройками формы сигнала, частоты, глубины AM и девиации FM / PM |
| N7653APPC (VXG и MXG) E7653APPC (только MXG) | Автоматическая коррекция частотной характеристики канала и деэмбеддинг S-параметров | Коррекция из поддерживаемых форматов файлов (.s2p, .csv, .uflat) или по результатам прямого измерения с помощью поддерживаемых датчиков мощности (измеритель мощности, анализатор спектра, анализатор цепей) |
Гибкие условия лицензирования
Keysight предлагает модели лицензирования, рассчитанные на различные рабочие процессы и бюджеты. Каждый тип лицензии доступен как в бессрочном варианте, так и по подписке, как показано в таблице ниже.
Лицензии по подписке включают действующий контракт поддержки, обеспечивающий доступ к технической помощи и обновлениям программного обеспечения в течение срока подписки.
Бессрочные лицензии предоставляют долгосрочное право использования; для сохранения доступа к технической поддержке Keysight и обновлениям программного обеспечения требуется отдельный контракт поддержки.
| Тип лицензии | Описание | Формула цены |
|---|---|---|
| Node-locked | Позволяет использовать лицензию на одном указанном приборе / компьютере. | |
| Transportable | Позволяет использовать лицензию на одном приборе или компьютере одновременно. Лицензию можно перенести на другой прибор или компьютер с помощью онлайн-инструмента Keysight. | 130% от стоимости node-locked |
| USB portable | Позволяет конечному пользователю переносить лицензию с одного прибора / компьютера на другой только с помощью сертифицированного USB-ключа, приобретаемого отдельно. | 130% от стоимости node-locked |
| Floating | Обеспечивает доступ к лицензии на сетевых приборах / компьютерах с сервера по одному пользователю одновременно. Для одновременного доступа можно приобрести несколько лицензий. | 140% от node-locked (floating single site) 200% (floating single region) 250% (floating worldwide) |
| Perpetual | Лицензия на программное обеспечение для бессрочного использования. | |
| Subscription | Лицензия на программное обеспечение ограничена определенным сроком, например 12 месяцами. | 38% от бессрочной лицензии за 12 месяцев |
| Контракт поддержки для бессрочных лицензий | Предоставляет владельцу лицензии доступ к технической поддержке Keysight и всем обновлениям программного обеспечения. | 15% от бессрочной лицензии за 12 месяцев поддержки |
| Waveform pack | Лицензирование и воспроизведение отдельных форм сигналов, созданных средствами Keysight. |
| Срок лицензии | Тип лицензии | Лицензия ПО | Подписка KeysightCare Support |
|---|---|---|---|
| Бессрочная | Node-locked | SW1000-LIC-0x¹ | SW1000-SUP-0x¹ включено |
| Transportable | |||
| USB portable | |||
| Floating perpetual (single site) | |||
| Floating perpetual (single region) | |||
| Floating perpetual (worldwide) | |||
| Подписка | Node-locked | SW1000-SUP-0x² | SW1000-SUP-0x² |
| Transportable | |||
| USB portable | |||
| Floating perpetual (single site) | |||
| Floating perpetual (single region) | |||
| Floating perpetual (worldwide) |
Информация для заказа PathWave Signal Generation
Гибкие варианты лицензирования предназначены для широкого спектра рабочих процессов генерации сигналов с использованием PathWave Signal Generation и Signal Studio. Независимо от того, требуются ли встроенные приложения, воспроизведение форм сигналов или масштабируемое развертывание форм сигналов, следующие типы лицензий позволяют учитывать конкретные задачи.
Лицензии PWSG Embedded (N/E76xxAPPC)
Этот тип лицензии требуется для включения приложений PWSG Embedded, работающих на векторных генераторах сигналов Keysight M9484C VXG или N5186A MXG.
| Приложение PWSG Embedded | Требуемая лицензия | Поддерживаемый прибор |
|---|---|---|
| GSM/EDGE modulation | N7602AP1C | M9484C VXG |
| 3GPP MIMO fading | N7605AP0C | M9484C VXG |
| Custom fading | N7605APPC | M9484C VXG |
| Custom modulation (только Custom IQ) | N7608APPC | M9484C VXG, N5186A MXG |
| E7608APPC | N5186A MXG | |
| GNSS | N7609APPC | M9484C VXG |
| WLAN | N7617APPC | M9484C VXG, N5186A MXG |
| Pulse building | N7620APPC | M9484C VXG |
| Multitone and NPR | N7621APPC | M9484C VXG, N5186A MXG |
| E7621APPC | N5186A MXG | |
| LTE-A FDD | N7624APPC | M9484C VXG |
| LTE-A TDD | N7625APPC | M9484C VXG |
| 5G NR/5G-Advanced | N7631APPC | M9484C VXG, N5186A MXG |
| E7631APPC | N5186A MXG | |
| NR-V2X | N7632APPC | M9484C VXG |
| Avionics | N7641APPC | M9484C VXG, N5186A MXG |
| E7641APPC | N5186A MXG | |
| IQ Based AM, FM, phase modulation | N7642APPC | M9484C VXG, N5186A MXG |
| E7642APPC | N5186A MXG | |
| Автоматическая коррекция частотной характеристики канала и деэмбеддинг S-параметров | N7653APPC | M9484C VXG, N5186A MXG |
| E7653APPC | N5186A MXG |
Лицензии воспроизведения форм сигналов (N76xxEMBC)
Этот тип лицензии включает воспроизведение зашифрованных форм сигналов на поддерживаемых платформах, включая генераторы сигналов, модули PXIe VXT, AWG и другие устройства. Эта лицензия необходима для выполнения форм сигналов, созданных в PathWave Signal Generation и Signal Studio.
Лицензии N76xxEMBC также поддерживают режим реального времени Signal Studio, обеспечивая работу в сценариях генерации сигналов в реальном времени.
| Модель Signal Studio | Стандарт связи | Возможность реального времени | Требуемая лицензия |
|---|---|---|---|
| Сотовая связь | |||
| N7600C | W-CDMA / HSPA+ | ● | N7600EMBC¹ |
| N7601C | cdma2000® / 1xEV-DO | ● | N7601EMBC¹ |
| N7602C | GSM / EDGE / Evo | ● | N7602EMBC¹ |
| N7612C | TD-SCDMA / HSPA | N7612EMBC | |
| N7624C | LTE / LTE-A FDD | ● | N7624EMBC¹ |
| N7625C | LTE / LTE-A TDD | ● | N7625EMBC¹ |
| N7626C | LTE V2X | N7626EMBC | |
| N7630C | 5GTF (pre-5G) | N7630EMBC | |
| Беспроводная связь | |||
| N7606C | Bluetooth® (BR, EDR, 4.0 / 4.2, BT5, BT5.1 (AoA и AoD), BT5.3, BT6 | N7606EMBC | |
| N7607C | Профиль радара DFS и DAA | N7607EMBC | |
| N7610C | IoT (Wi-SUN, ZigBee®, Z-Wave, LoRa и HRP UWB) | N7610EMBC | |
| N7615C | Mobile WiMAX™ | N7615EMBC | |
| N7617C | WLAN 802.11 a / b / g / j / p / n / ac / ah / af / ax / be / bn | N7617EMBC | |
| N7637C | mmWave WLAN 802.11ad / ay | N7637EMBC | |
| Тестирование видео, аудио и радиосвязи | |||
| N7611C | Вещательное радио (FM Stereo/RDS, DAB, T-DMB) | ● | N7611EMBC¹ |
| N7623C | Цифровое видео (с DOCSIS3.1) | ● | N7623EMBC¹ |
| N7640C | Наземная мобильная радиосвязь | N7640EMBC | |
| Обнаружение, позиционирование, сопровождение и навигация | |||
| N7609C | Глобальные навигационные спутниковые системы (GNSS) | ● | N7609EMBC¹ |
| N7620B | Формирование импульсов | N7620EMBC | |
| Общее назначение | |||
| N7605C | Фединг в реальном времени | ● | N7605EMBC¹ |
| N7608C | Пользовательская модуляция (Custom IQ и OFDM) | N7608EMBC | |
| N7614C | Тестирование усилителей мощности | ● | N7614EMBC¹ |
| N7621B | Многотональные искажения | N7621EMBC | |
Пакетные лицензии форм сигналов (5-Pack / 50-Pack)
Пакетные лицензии форм сигналов оптимальны для экономичного развертывания в производственной среде.
| Модель прибора | Требуемая лицензия 5-Pack | Требуемая лицензия 50-Pack |
|---|---|---|
| M9484C VXG | N7650B-22x¹ | N7650B-25x¹ |
| N5186A MXG | N7650B-22x¹ | N7650B-25x¹ |
| N5182B MXG | N5182B-22x¹ | N5182B-25x¹ |
| N5172B EXG | N5172B-22x¹ | N5172B-25x¹ |
| N5166B CXG | N5166B-22x¹ | N5166B-25x¹ |
Пакеты подписки PathWave Signal Generation
Для краткосрочных задач в нескольких приложениях Keysight предлагает пакеты подписки, включающие несколько лицензий приложений. Ограниченные по времени пакеты также доступны клиентам с бессрочными лицензиями, которым нужен временный доступ к дополнительным возможностям.
Можно выбрать предварительно определенные пакеты либо типы лицензий и сроки подписки в соответствии с требованиями проекта.
Для максимальной гибкости пакеты подписки позволяют выбрать любые три или пять лицензий из списка воспроизведения форм сигналов или приложений в следующей таблице. Набор поддерживаемых лицензий может изменяться по мере появления новых приложений или прекращения поддержки старых.
| Описание пакета | Номер модели | Включенные лицензии PathWave Signal Generation |
|---|---|---|
| Пакет воспроизведения форм сигналов 5G и 4G | N7689EM1C | • N7624EMBC: LTE / LTE-A / LTE-A Pro FDD • N7625EMBC: LTE / LTE-A TDD • N7631EMBC: 5G NR |
| Пакет воспроизведения форм сигналов для беспроводной связи | N7689EM2C² | • N7606EMBC: Bluetooth® • N7607EMBC: профили радара DFS • N7610EMBC: IoT • N7617EMBC: WLAN 802.11 |
| Пакет воспроизведения форм сигналов 2G и 3G | N7689EM4C | • N7600EMBC: W-CDMA / HSPA+ • N7601EMBC: cdma2000 / 1xEV-DO • N7610EMBC: GSM / EDGE / Evo • N7612EMBC: TD-SCDMA / HSPA |
| Пакет воспроизведения форм сигналов C-V2X | N7689EM5C | • N7609EMBC: GNSS • N7626EMBC: LTE/LTE-A/LTE-A Pro FDD • N7632EMBC: NR V2X |
| Пакет встроенных приложений 5G и 4G | N7689AP1C | • N7624APPC: LTE FDD (UL/PRACH) • N7625APPC: LTE TDD (UL/PRACH) • N7631APPC: 5G NR |
| Пакет воспроизведения форм сигналов Pick Any 3 or 5 | N7689EAXC | Выберите любые 3 или 5 лицензий N76xxEMBC: N7600EMBC, N7601EMBC, N7602EMBC, N7605EMBC, N7606EMBC, N7607EMBC, N7608EMBC, N7609EMBC, N7610EMBC, N7611EMBC, N7612EMBC, N7614EMBC, N7615EMBC, N7617EMBC, N7620EMBC, N7623EMBC, N7624EMBC, N7625EMBC, N7626EMBC, N7630EMBC, N7631EMBC, N7632EMBC, N7637EMBC, N7640EMBC |
| Пакет встроенных приложений Pick Any 3 or 5 | N7689PAXC | Выберите любые 3 или 5 лицензий N76xxAPPC или E76xxAPPC.Для M9484C VXG:N7605APPC, N7605AP0C, N7608APPC, N7609APPC, N7617APPC, N7620APPC, N7621APPC, N7624APPC, N7625APPC, N7631APPC, N7632APPC, N7641APPC, N7642APPC, N7653APPC, N7618APPCДля N5186A MXG:E7608APPC, E7621APPC, E7631APPC, E7641APPC, E7642APPC, E7653APPC, N7618APPC |
Попробуйте перед покупкой
Бесплатные 30-дневные пробные версии программного обеспечения Signal Studio или PathWave Signal Generation предоставляют неограниченное использование функций и возможностей.
Характеристики Keysight PathWave Signal Generation — программное обеспечение для создания стандартных и
Документация Keysight PathWave Signal Generation — программное обеспечение для создания стандартных и пользовательских
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Сервисное обслуживание
