ATAD7200 - Wi-Fi сигнальный тестер
Содержание
Обзор продукта

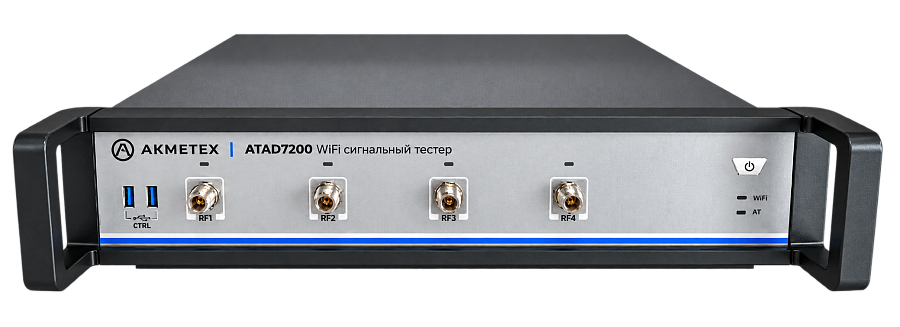

ATAD7200 — тестер WLAN с собственным полным стеком протоколов серии IEEE 802.11 и аппаратной платформой, предназначенной для задач протокольного тестирования Wi-Fi. Прибор применяется на этапах производства, исследований и разработки, сертификации, а также при разработке специализированных тестовых сценариев.
ATAD7200 предназначен для RF-тестирования устройств Wi-Fi 6 и Wi-Fi 6E. Сигнальный режим WLAN обеспечивает реальное Wi-Fi-соединение: беспроводное подключение устанавливается автоматически по протоколу обмена между AP и STA, после чего выполняются измерения радиочастотных характеристик тестируемого устройства.
ATAD7200.
Wi-Fi сигнальный тестер.Основные возможности
Технические характеристики: AKMETEX ATAD7200 Wi-Fi сигнальный тестер — система протокольного и RF-тестирования
| Параметр | Значение |
|---|---|
| Версии протоколов | IEEE 802.11 a/b/g/n/ac/ax |
| Диапазон частот 2,4 ГГц | 2412–2472 МГц |
| Диапазон частот 5 ГГц | 5180–5825 МГц |
| Полоса канала | 20 / 40 / 80 / 160 МГц |
| Пространственные потоки | SISO; 2×2 MIMO; 4×4 MIMO; spatial multiplexing; STBC |
| Стандарты шифрования | WEP / WPA / WPA2 / WPA3 |
| Модуляция | 1024-QAM |
| Импеданс | 50 Ω |
| Максимальная входная мощность | 30 dBm пик. или 25 dBm средняя |
| Разрешение выходной мощности | 0,25 dB |
| Точность выходной мощности | ±0,5 dB |
| Минимальная тестовая мощность | −80 dBm |
| Питание | 100–240 В AC, 50/60 Гц |
| Номинальная мощность | 72 Вт |
| Рабочая температура | 5–40 °C |
| Рабочая влажность | 20–75% |
| Масса | 10 кг |
| Габариты | 482 мм (Ш) × 488 мм (Г) × 110 мм (В) |
Характеристики AKMETEX ATAD7200 Wi-Fi сигнальный тестер — система протокольного и RF-тестирования беспроводных
Документация AKMETEX ATAD7200 Wi-Fi сигнальный тестер — система протокольного и RF-тестирования беспроводных устройств
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
