Keysight M1749A Performance mmWave Transceiver — удалённый mmWave

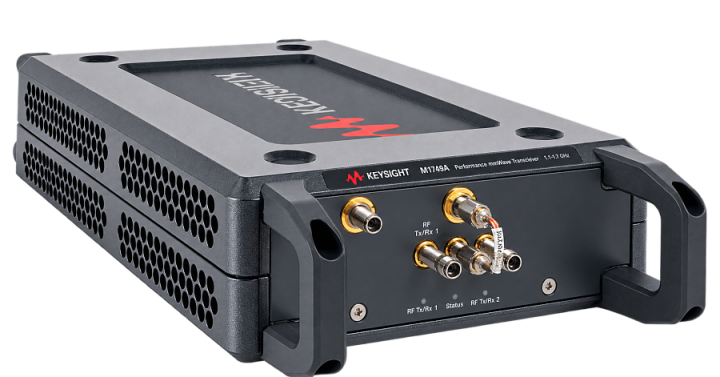

M1749A Performance mmWave Transceiver 22.7–49.2 GHz
Обзор
M1749A Performance mmWave Transceiver предназначен для использования в качестве интерфейса миллиметрового диапазона между системой тестирования беспроводных устройств и тестируемым устройством миллиметрового диапазона (Device Under Test, DUT). M1749A преобразует выходной Tx-сигнал тестовой системы вверх по частоте в более высокий диапазон DUT и преобразует принятый от DUT сигнал вниз по частоте в более низкий диапазон входа Rx тестовой системы. Порты M1749A, обращённые к DUT (RF Tx/Rx 1 и RF Tx/Rx 2), являются полудуплексными: каждый порт может передавать или принимать сигнал, но не одновременно.
Выносная радиоголовка
Уверенно выполняйте OTA-тестирование на mmWave-частотах в диапазонах 24, 28, 39, 40 и 47 GHz с помощью одной выносной радиоголовки M1749A (Remote Radio Head, RRH). Проверяйте характеристики Tx и Rx радиочастотных фронтендов 5G (RF Front-End, RFFE), базовых станций, чипсетов и устройств, используя тестовое воздействие и анализ, обеспечиваемые одной из нескольких платформ Keysight.
Несколько mmWave-диапазонов
M1749A — единственная RRH, поддерживающая двунаправленное тестирование в пяти mmWave-диапазонах с использованием одного аппаратного комплекта. Два ВЧ-порта поддерживают проверку Tx и Rx.
Универсальные решения 5G
Гибко анализируйте характеристики mmWave 5G с сигнализацией или без неё, используя RRH M1749A с соответствующими платформами. Сократите время вывода продукта на рынок за счёт раннего обнаружения и устранения проблем в жизненном цикле продукта. Экономьте ценное время разработки и тестирования благодаря воспроизводимым результатам, получаемым с использованием общих измерительных алгоритмов Keysight.
Снижение потерь в тракте
Снижайте потери в тракте на mmWave-частотах с помощью широкополосной выносной радиоголовки. Устанавливайте компактную головку рядом с камерой OTA-тестирования без потери полезного пространства. Используйте короткие кабели для обеспечения наилучшей повторяемости и точности.
Рисунок 1. Блок-схема M1749A. Источник: Keysight.com
Порты M1749A, обращённые к DUT (RF Tx/Rx 1 и RF Tx/Rx 2), являются полудуплексными: каждый порт может передавать или принимать сигнал, но не одновременно.
Характеристики
Определения
Спецификация (spec)
Гарантированные характеристики откалиброванного прибора, который хранился не менее 2 часов в пределах рабочего диапазона температур и прошёл 30-минутный прогрев. Спецификации действительны при температуре от 20 до 30 °C, если не указано иное.
Типичное значение (typ)
Типичное значение (typ) описывает дополнительную информацию о характеристиках продукта. Это характеристики сверх спецификаций, которые демонстрируют 95 процентов приборов с доверительной вероятностью 95 процентов при комнатной температуре (примерно 23 °C). Типичные характеристики не включают неопределённость измерений.
Номинальное значение (nom)
Средняя характеристика либо значение параметра, определённое конструкцией. Эти данные не гарантируются и измеряются при комнатной температуре (примерно 23 °C).
Измеренное значение (meas)
Параметр, измеренный в процессе разработки для указания ожидаемых характеристик. Эти данные не гарантируются и измеряются при комнатной температуре (примерно 23 °C).
Условия
Информация в следующих таблицах для TX и RX относится к выносной радиоголовке M1749A в режиме CW. Все характеристики модуляции или демодуляции относятся к соответствующим базовым приборам, которые формируют модулирующий сигнал и обеспечивают другие интерфейсы (ПЧ, частоту LO и опорную частоту).
Характеристики повышающего преобразователя (выход Tx)
| Параметр частоты | Значение | Условия |
| Диапазон частот | 24.5 to 49.2 GHz | Полная полоса 1.4 GHz |
| 22.7 to 49.2 GHz | Настраиваемый CW | |
| Максимальная полоса | 100 MHz | 22.7 to 24.2 GHz |
| 800 MHz | 24.2 to 24.5 GHz | |
| 1400 MHz | 24.5 to 49.2 GHz | |
| Параметр амплитуды | Значение | Условия |
| Настраиваемый диапазон выходной мощности CW | -70 to +20 dBm | 22.7 to 49.2 GHz |
| Максимальная выходная мощность CW | +23 dBm, номинально | 24.5 to 33 GHz |
| +10 dBm, номинально | 33 to 38 GHz | |
| +5 dBm, номинально | 38 to 49.2 GHz | |
| Точность коэффициента усиления CW (уровня) | -70 to 5 dBm 22.7 to 49.2 GHz | |
| Линейность CW относительно 0 dBm | -20 to 5 dBm 22.7 to 49.2 GHz | |
| -70 to -20 dBm 22.7 to 49.2 GHz |
Характеристики понижающего преобразователя (вход приёмника)
| Параметр частоты | Значение | Условия |
| Диапазон частот | 24.5 to 49.2 GHz | Полная полоса 1.4 GHz |
| 22.7 to 49.2 GHz | Настраиваемый CW | |
| Максимальная полоса | 100 MHz | 22.7 to 24.2 GHz |
| 800 MHz | 24.2 to 24.52 GHz | |
| 1400 MHz | 24.5 to 49.2 GHz | |
| Параметр амплитуды | Значение | Условия |
| Диапазон входной мощности CW | -70 to 10 dBm, настраиваемый | |
| Точность коэффициента усиления CW (уровня) | -70 to 10 dBm 22.7 to 49.2 GHz | |
| Линейность CW относительно 0 dBm | -20 to 10 dBm 22.7 to 49.2 GHz | |
| -70 to -20 dBm 22.7 to 49.2 GHz | ||
| Абсолютно максимально допустимые значения | 20 dBm CW, ±10 VDC | |
| Развязка между портами | 60 dB, номинально |
Разъёмы
| Разъём | Тип | Описание |
| RF Tx/Rx 1 | 2.4 mm, гнездо | Интерфейс испытаний миллиметрового диапазона |
| RF Tx/Rx 2 | 2.4 mm, гнездо | Не используется с M9384B VXG |
| Cal | 2.4 mm, гнездо | Только для внутреннего использования |
| Rx IF Out | SMA, гнездо | Не используется с M9384B VXG |
| Tx IF In | SMA, гнездо | Вход ПЧ повышающего преобразователя передатчика |
| LO In | 3.5 mm, гнездо | Вход LO переменной частоты, используемый для формирования сигналов гетеродина смесителей повышающего и понижающего преобразователей |
| 9.6 GHz In | 3.5 mm, гнездо | Вход фиксированной опорной частоты, используемый для формирования сигналов гетеродина смесителей повышающего и понижающего преобразователей |
| 9.6 GHz Out | 3.5 mm, гнездо | Выход фиксированной опорной частоты, который можно подключить к разъёму 9.6 GHz In другого трансивера M1749A |
| Aux | 15-контактный Micro D, вилка | Только для внутреннего использования |
| USB | USB micro-B, гнездо | Интерфейс управляющей связи USB, сторона устройства |
| Trig 2 | SMB, вилка | Вход/выход триггера LVCMOS 3.3 V с допустимым напряжением до 5 V Не используется с M9384B VXG |
| Trig 1 | SMB, вилка | Вход/выход триггера LVCMOS 3.3 V с допустимым напряжением до 5 V Не используется с M9384B VXG |
| Control | SMA, гнездо | Интерфейс связи для управления модемом и триггером; может использоваться вместо USB Не используется с M9384B VXG |
| Power | 4-контактный круглый, гнездо | Вход питания 19 V DC |
Характеристики прибора
| Общие характеристики | |
| Потребляемая мощность | 95 W при 19 VDC, типично 105 W при 120 VAC через входящий в комплект адаптер AC/DC 0950-6166, типично |
| Размеры (Г × В × Ш) | 345 × 70 × 175 mm 13.58 × 2.76 × 6.89 inches |
| Масса | 3.5 kg, 7.7 pounds |
| Рабочая температура | 15 to 35 °C |
| Температура хранения | -40 to 70 °C |
| Нормативная информация | |
| EMC | Соответствует основным требованиям Европейской директивы EMC, а также действующим редакциям следующих стандартов (даты и редакции приведены в Declaration of Conformity): • IEC/EN 61326-1 • CISPR 11, Group 1, class A • AS/NZS CISPR 11 • ICES/NMB-001 Это ISM-устройство соответствует канадскому стандарту ICES-001. Cet appareil ISM est conforme a la norme NMB-001 du Canada.Южнокорейская декларация EMC Class A: Данное оборудование прошло оценку соответствия для использования в коммерческой среде. При использовании в жилой среде оно может создавать радиопомехи. 사 용 자 안 내 문 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다. |
| Безопасность | Соответствует основным требованиям Европейской директивы по низковольтному оборудованию, а также действующим редакциям следующих стандартов (даты и редакции приведены в Declaration of Conformity): IEC/EN 61010-1 Canada: CSA C22.2 No. 61010-1 USA: UL std no. 61010-1 |
| Акустическое заявление | (European Machinery Directive) Акустический шум LpA Положение оператора Нормальный режим работы по ISO 7779 |
Информация для заказа
| Продукт | Описание |
| M1749A | mmWave повышающий преобразователь частоты для 5G |
Решения Keysight 5G
Решения Keysight охватывают весь рабочий процесс 5G. RRH M1749A является одним из компонентов решений mmWave 5G.
Рисунок 2. Решения в рамках рабочего процесса 5G
