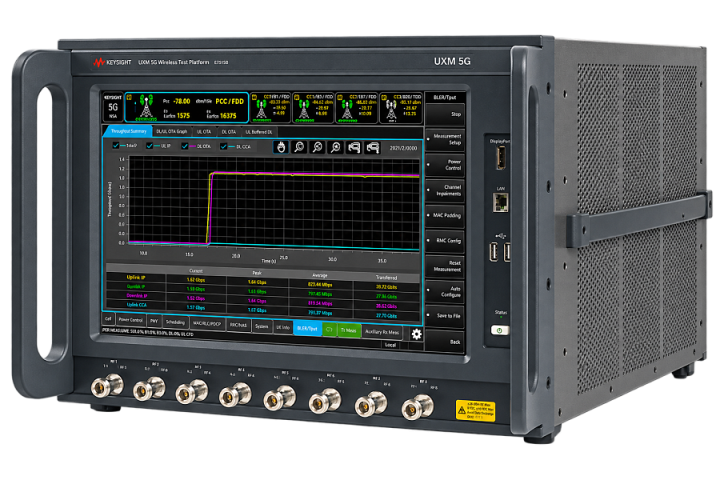

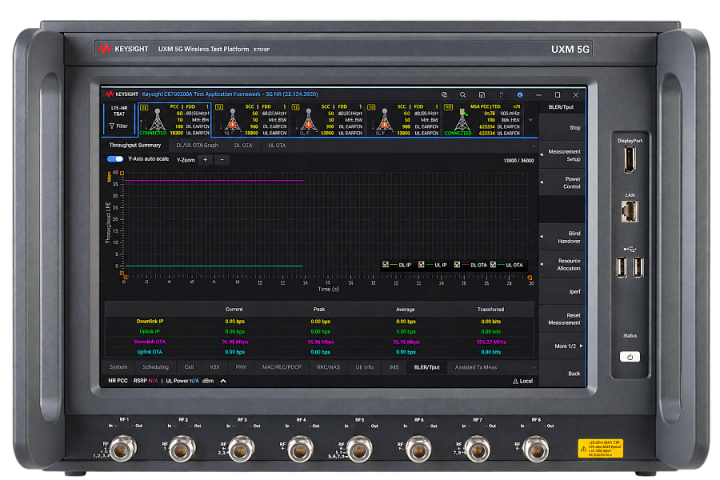

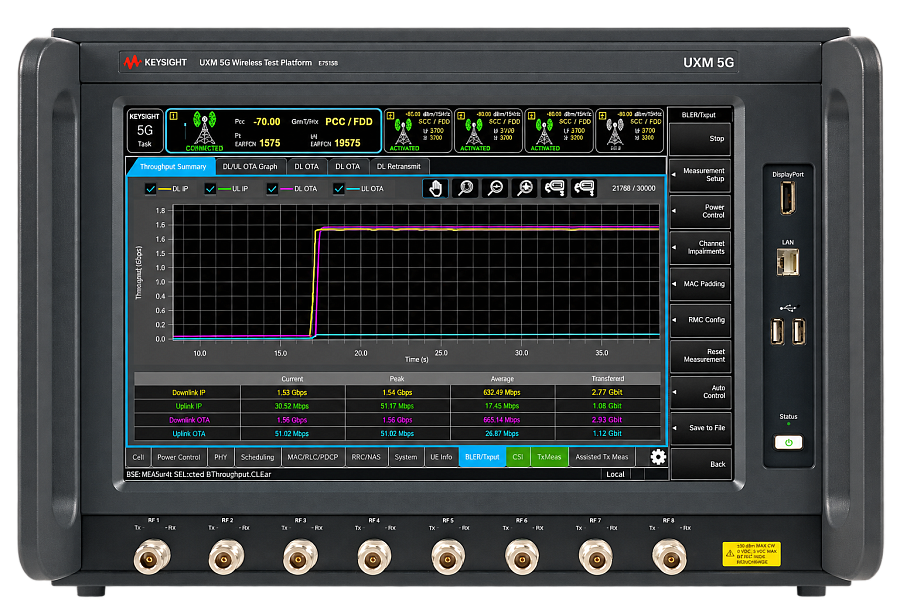

Госреестр Keysight E7515B UXM 5G Wireless Test Platform — сетевая тестовая
Keysight E7515B UXM 5G Wireless Test Platform — комплекс для разработки, верификации и сертификационного тестирования устройств 5G NR. Поддерживает FR1/FR2, RF-, RRM-, протокольные и функциональные KPI-тесты, конфигурации до 8Tx/4Rx, полосу до 1,6 ГГц, MIMO до 8×8, агрегацию несущих, встроенный фединг и генератор шума, LTE и C-V2X.
Госреестр
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Keysight E7515B UXM 5G Wireless Test Platform — комплекс для разработки, верификации и сертификационного тестирования устройств 5G NR. Поддерживает FR1/FR2, RF-, RRM-, протокольные и функциональные KPI-тесты, конфигурации до 8Tx/4Rx, полосу до 1,6 ГГц, MIMO до 8×8, агрегацию несущих, встроенный фединг и генератор шума, LTE и C-V2X.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
E7515B
UXM 5G Wireless Test Platform
Определения и условия
Если не указано иное, данный даташит относится к приборам E7515B с восемью передатчиками и четырьмя приемными портами, серийные номера которых оканчиваются на 5951xxxx или более высокое значение.
Тестовый комплект будет соответствовать заявленным характеристикам при выполнении следующих условий:
• Тестовый комплект находится в пределах своего цикла калибровки.
• До включения тестовый комплект не менее двух часов находился при температуре окружающей среды в пределах допустимого рабочего диапазона, если до этого он хранился при температуре в пределах допустимого диапазона хранения, но вне допустимого рабочего диапазона.
• Тестовый комплект включен не менее 30 минут.
Спецификации
Спецификации описывают параметры характеристик, на которые распространяется гарантия на изделие, и действительны при температуре от 20 до 30 °C, если не указано иное.
Типичные значения
Типичные значения содержат дополнительную информацию о характеристиках изделия, на которую не распространяется гарантия. Это характеристики сверх спецификаций, которым соответствуют 95 процентов приборов с доверительной вероятностью 95 процентов. Эти данные, выделенные курсивом, не включают неопределенность измерения и действительны только при комнатной температуре 23 °C.
Номинальные значения
Номинальные значения указывают ожидаемые характеристики или описывают характеристики изделия, полезные при его применении, но не покрываемые гарантией на изделие.
Характеристики векторного анализатора сигналов
| Характеристики по частоте и времени | |
| Рабочий диапазон частот | |
| • E7515B-506 | 380 MHz to 6 GHz |
| • Разрешение установки частоты | 100 kHz |
| • Точность частоты | См. характеристики опорного генератора |
| КСВН (VSWR) всех портов RF_in / RF_out | |
| 380 MHz to 600 MHz | |
| > 600 MHz to 2 GHz | |
| > 2 GHz to 4 GHz | |
| > 4 GHz to 6 GHz | |
| Характеристики амплитуды и диапазона | |
| Точность уровня CW | |
| +5 to +30 dBm для всех приемных портов | |
| • 380 MHz to 3 GHz | ± 0.43 dB, типично |
| • > 3 GHz to 4.2 GHz | ± 0.71 dB, типично |
| • > 4.2 GHz to 6 GHz | ± 0.79 dB, типично |
| −60 to +5 dBm для всех приемных портов | |
| • 380 MHz to 4.2 GHz | ± 0.3 dB, типично |
| • > 3 GHz to 4.2 GHz | ± 0.33 dB, типично |
| • > 4.2 GHz to 6 GHz | ± 0.4 dB, типично |
| −40 to +5 dBm для всех приемных портов | |
| • 380 MHz to 4.2 GHz | ± 0.9 dB, гарантированное значение |
| Неравномерность уровня | |
| • В полосе 100 MHz относительно центральной частоты | |
| • 380 MHz to 3 GHz | ± 0.30 dB, типично |
| • > 3 GHz to 4.2 GHz | ± 0.32 dB, типично |
| • > 4.2 GHz to 6 GHz | ± 0.36 dB, типично |
| • В полосе 800 MHz относительно центральной частоты | |
| • 380 MHz to 3 GHz | ± 0.39 dB, типично |
| • > 3 GHz to 4.2 GHz | ± 0.42 dB, типично |
| • > 4.2 GHz to 6 GHz | ± 0.58 dB, типично |
| Спектральная плотность шума всех портов RF_in / RF_out | |
| • RF_out установлен на максимальную мощность DL | |
| • RF_out установлен в OFF | |
| • Максимальный входной уровень CW | |
| • Порты RF_in / RF_out | +34 dBm, номинально |
Характеристики векторного генератора сигналов
| Характеристики по частоте и времени | |
| Рабочий диапазон частот | |
| • E7515B-506 | 380 MHz to 6 GHz |
| Разрешение установки частоты | 100 kHz |
| Точность частоты | См. характеристики опорного генератора |
| КСВН (VSWR) всех портов RF_in / RF_out | |
| 380 MHz to 600 MHz | |
| > 600 MHz to 2 GHz | |
| > 2 GHz to 4 GHz | |
| > 4 GHz to 6 GHz | |
| Характеристики амплитуды и диапазона | |
| Точность выходного уровня CW | |
| −110 dBm to +7 dBm для всех передающих портов | |
| • 380 MHz to 3 GHz | ± 0.68 dB, типично |
| • > 3 GHz to 4.2 GHz | ± 0.62 dB, типично |
| −100 dBm to +3 dBm для всех передающих портов | |
| • 380 MHz to 4.2 GHz | ± 0.4 dB, типично |
| • > 4.2 GHz to 6 GHz | ± 0.6 dB, типично |
| −50 dBm to −3 dBm для всех передающих портов | |
| • 380 MHz to 4 GHz | ± 1.2 dB, гарантированное значение; ± 0.48 dB, типично |
| Разрешение установки выходного уровня | 0.1 dB |
| Время установления выходного уровня | |
| • Без изменения амплитуды, изменение частоты в пределах диапазона | ± 1.0 dB за 100 µs, номинально |
| • Изменение амплитуды без изменения частоты | ± 0.1 dB за 25 µs, номинально |
| • Изменение частоты | ± 0.1 dB за 100 ms, номинально |
| Неравномерность выходного уровня | |
| В полосе 100 MHz относительно центральной частоты | |
| • 380 MHz to 3 GHz | ± 0.21 dB, типично |
| • > 3 GHz to 4.2 GHz | ± 0.23 dB, типично |
| • > 4.2 GHz to 6 GHz | ± 0.45 dB, типично |
| В полосе 800 MHz относительно центральной частоты | |
| • 380 MHz to 3 GHz | ± 0.25 dB, типично |
| • > 3 GHz to 4.2 GHz | ± 0.36 dB, типично |
| • > 4.2 GHz to 6 GHz | ± 0.52 dB, типично |
| Широкополосный уровень шума (для DL при максимальной мощности CW) | −130 dBm/Hz, типично |
| Максимальная обратная мощность (рабочий режим) | |
| • Все порты RF_in / RF_out | 34 dBm, средняя мощность, номинально 42 dBm, пиковая мощность, номинально |
| Максимальная обратная мощность (повреждение) | |
| • Все порты RF_in / RF_out | 34 dBm, средняя мощность, номинально 42 dBm, пиковая мощность, номинально |
| Фазовый шум | |
| • 380 MHz to 6 GHz | −100 dBc при 100 kHz, номинально −110 dBc при 300 kHz, номинально |
| Гармоники | |
| Подавление 2-й гармоники, все порты RF_in / RF_out | |
| • 380 MHz to 4 GHz, мощность | > 30 dBc, номинально |
| • > 4 GHz to 6 GHz, мощность | > 45 dBc, номинально |
| Подавление 3-й гармоники, все порты RF_in / RF_out | |
| • 380 MHz to 4 GHz, мощность | > 40 dBc, номинально |
| • > 4 GHz to 6 GHz, мощность | > 55 dBc, номинально |
Характеристики прибора
| Требования к электропитанию | |
| Напряжение и частота | 100/120/220/240 VAC, 50/60 Hz, номинально |
| Потребляемая мощность (конфигурация с полной комплектацией) | 1400 W max |
| Дополнительные характеристики | |
| Размеры (В × Ш × Д) | |
| • Без ножек и ручек | 309 mm × 436 mm × 554 mm |
| • С ножками и ручками | 323 mm × 453 mm × 554 mm |
| Масса | |
| • Конфигурация с полной комплектацией | 42.4 kg |
| Рабочая температура | +10 to +40 °C, абсолютная влажность 30 g/m³, относительная влажность 5 to 85%, без конденсации |
| Температура хранения | −40 to +70 °C, абсолютная влажность 50 g/m³, относительная влажность 5 to 85%, без конденсации |
| Высота над уровнем моря | До 2000 m |
| ЭМС | Соответствует Европейской директиве по ЭМС 2004/108/EC |
| • IEC/EN 61326-1 | |
| • CISPR Pub 11 Group 1, class A | |
| • AS/NZS CISPR 11 | |
| • ICES/NMB-001 | |
| • Это ISM-устройство соответствует канадскому стандарту ICES-001. | |
| • Это ISM-устройство соответствует канадскому стандарту NMB-001. | |
| • Южнокорейская декларация ЭМС для класса A: это оборудование класса A, предназначенное для профессионального применения и эксплуатации в электромагнитной среде вне жилых помещений. | |
| Оборудование класса A (оборудование связи для делового применения). | |
| Это оборудование относится к классу A для делового применения по требованиям электромагнитной совместимости; продавцу и пользователю следует учитывать это. Оно предназначено для использования вне жилых помещений. | |
| Механическая стойкость | EN60068-2-6, EN60068-2-27, EN60068-2-64 |
| Безопасность | Соответствует Европейской директиве по низковольтному оборудованию 2006/95/EC |
| • IEC/EN 61010-1, 3rd edition | |
| • Canada: CAN/CSA C22.2 No. 61010-1012 | |
| • USA: UL std no. 61010-1, 3rd Edition | |
| • Акустическое заявление (Европейская директива по машинному оборудованию 2002/42/EC, 1.7.4.2u) | |
| • Излучение акустического шума, LpA | |
Характеристики прибора (продолжение)
| РЧ-соединения | |
| Порты RF_in / RF_out | Разъем N-типа (гнездо), 50 Ω, номинально |
| Другие разъемы и интерфейсы | |
| Дисплей / ручной пользовательский интерфейс | 15.4 in (391 mm), активная матрица, цветной TFT-LCD плоский дисплей с разрешением 1280 × 800 пикселей и сенсорным управлением |
| USB-порты | |
| • Передняя панель | 2× USB 2.0 |
| • Задняя панель | 2× USB 3.0 |
| Порты LAN (локальная сеть) | Один внешний порт LAN 1 Gbps на задней панели |
| Один внешний порт LAN 1 Gbps на передней панели | |
| Цифровой сбор данных | |
| Общий объем памяти и особенности | |
| • Доступная память (захват и/или воспроизведение) | 16 GB всего |
| Захват сигнала | |
| • Каналы захвата IQ-данных | 4 (по одному на каждый порт UL RF_in) |
| • Частоты дискретизации | 122.88 and 1228.8 MSa/s |
| • Максимальный объем хранения отсчетов | 1 GSa на каждый порт UL RF_in |
| Максимальный размер захвата | 4 GB на канал |
| Управление запуском | Немедленный и внешний |
| Полоса анализатора | 100 MHz bandwidth (122.88 MSa/s) |
| 800 MHz bandwidth (1228.8 MSa/s) | |
| Эмуляция канала | |
| Конфигурация антенн | 1×1, 1×2, 1×4, 1×8, 2×1, 2×2, 2×4, 2×8, 4×1, 4×2, 4×4, 4×8, 8×1, 8×2, 8×4, 8×8 |
| Генератор гауссовского шума | |
| Независимые каналы | 8 |
| Порт RF_IN / RF_OUT | Настраивается через RFIO |
| Цифровое смещение частоты | −400 MHz + BWNoise/2 to 400 MHz − BWNoise/2 |
| Генерация непрерывной волны | |
| Независимые каналы | 8 |
| Порт RF_IN / RF_OUT | Настраивается через RFIO |
| Цифровое смещение частоты | −400 to 400 MHz |
| Генерация произвольной формы сигнала | |
| Независимые каналы | 8 |
| Выход антенны | Настраивается через RFIO |
| Цифровое смещение частоты | |
| • Полоса 100 MHz | −350 MHz to 350 MHz |
| Выделение памяти для генерации произвольной формы сигнала | 16 GB (совместно с цифровым сбором данных) |
| Частота дискретизации формы сигнала | |
| • Полоса 100 MHz | 122.88 MSa/s |
| Максимальный размер файла формы сигнала | 4 GB |
| Режимы воспроизведения формы сигнала | Однократный, непрерывный |
Характеристики прибора (продолжение)
| Опорный генератор | |
| Стандартная опорная частота | |
| • Максимальный дрейф частоты | ± 50 ppb / 2 года, типично |
| • Время прогрева | 30 min |
| Внешний опорный сигнал синхронизации | |
| Тип разъема | Разъем SMA 10 MHz IN, задняя панель |
| Частота | |
| • Синусоидальный сигнал | 10 MHz |
| • Прямоугольный сигнал (коэффициент заполнения ON более 40%) | 10 MHz |
| • Диапазон входного напряжения | 0.4 to 2 Vpp |
| • Импеданс | 50 Ω, номинально |
| Триггер выравнивания формата | |
| Внешний разъем | SMA Channel 0 |
| Длительность триггера, настраиваемая в соответствии с форматом | Разрешение по отсчетам = (1 / 30.72) × 10−6 |
| • VZW 5GTF | 1 to 231 − 1 samples |
| Задержка смещения триггера | В единицах 1/6 периода отсчета |
| Период триггера, настраиваемый в соответствии с форматом | |
| • VZW 5GTF | 1 to 231 − 1 samples |
| Универсальный триггер | |
| Внешний разъем | SMA channel 1, 2, 3 (Input, Output) |
| Канал постановки на ожидание для приема триггера | Только входные каналы |
| Генерация внешнего триггера | Только выходные каналы |
| Гарантия и калибровка | |
| Стандартная гарантия | Один год |
| Рекомендуемый цикл калибровки | Один год |
Измерения Verizon 5GTF
| Модуляция и каналы | |
| Структура сигнала | TDD (при наличии соответствующей лицензии) |
| Полоса сигнала | 100 MHz |
| Генерация сигнала VZW 5GTF | |
| Модуль вектора ошибки (EVM) | |
| 100 MHz 5GTF PDSCH, сигнал с полной загрузкой, модуляция = 64 QAM; мощность = −20 dBm | |
| • 300 MHz to 3.5 GHz | |
| • > 3.5 GHz to 6 GHz | |
| Измерения мощности VZW 5GTF | |
| Диапазон уровня (BW 100 MHz, OFDM, 64 QAM) | −45 to +30 dBm, RMS (только если PAPR |
| Остаточный EVM (полоса 100 MHz) | |
Измерения 5G NR
| Модуляция и каналы | |
| Структура сигнала | TDD (при наличии соответствующей лицензии) |
| Полоса сигнала | 100 MHz |
| Генерация сигнала 5G NR | |
| Модуль вектора ошибки (EVM) | |
| 100 MHz 5G NR PDSCH, модуляция сигнала = QPSK; мощность = −10 dBm | |
| • 300 MHz to 6 GHz | |
Редакция 6.
Характеристики Keysight E7515B UXM 5G Wireless Test Platform — сетевая тестовая платформа для эмуляции мобильной сети и
Документация Keysight E7515B UXM 5G Wireless Test Platform — сетевая тестовая платформа для эмуляции мобильной сети и
Keysight E7515B UXM — сертификационного комплекса, одобренного PCS (PTCRB) для проверки абонентских устройств 5G New Radio (NR). В ролике мы показываем внешний вид устройства, основные элементы управления, принцип работы и ключевые преимущества модели.
Видео поможет оценить, насколько оборудование подходит для ваших задач, понять нюансы эксплуатации и увидеть его в работе до покупки.
В видео вы узнаете:
- что входит в комплектацию: основной блок UXM, возможности расширения через интерфейсный блок Keysight E7770A и передатчик миллиметрового диапазона Keysight M1740A для работы в диапазоне FR2 (до 40 ГГц);
- как выглядит оборудование и основные узлы: конфигурация каналов 8Tx/4Rx (800 МГц) и 4Tx/2Rx (1600 МГц), встроенные интерфейсы ввода-вывода, порт 10GbE, SMA-разъёмы;
- какие функции и режимы доступны: эмуляция сетей 5G NR с агрегацией частот 8CC DL и 4CC UL, полоса пропускания 100 МГц, конфигурации MIMO от 1×1 до 8×8, встроенный фединг и генератор шума, имитация сигнального стека LTE и C-V2X, измерение с разными углами прихода сигнала (AoA);
- для каких задач подходит данная модель: сертификационное тестирование ВЧ-характеристик устройств 5G NR, проверка управления радиоресурсами (RRM), тестирование протоколов, определение функциональных KPI, OTA-измерения с камерами ETS-Lindgren, реалистичное тестирование скорости передачи данных в диапазонах FR1 и FR2;
- на что обратить внимание при выборе и эксплуатации: совместимость с антеннами COACH и AllDisc-S PCTEL для 5G и MIMO WiFi, возможности наращивания конфигурации через модули расширения, особенности работы в миллиметровом диапазоне.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Рекомендуем посмотреть
Госреестр
Сервисное обслуживание
от 150 000 ₽
Калибровка и диагностика
подать заявку
цена по запросу
Ремонт измерительного и испытательного оборудования, запчасти, обновление ПО
подать заявку
от 100 000 ₽
Измерения, пуско-наладка и обучение
подать заявку
цена по запросу
Аренда и Б/У оборудование
подать заявку
от 30 000 ₽
Организация поверки и сервисное сопровождение
подать заявку
от 150 000 ₽
Углублённая диагностика на предмет соответствия заявленным характеристиками
подать заявку
Модели
Модели
