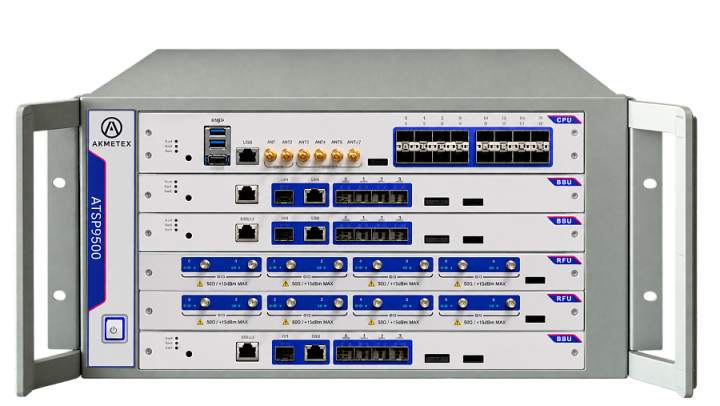

ATSP9500 - комплексный тестер связи 5G
Содержание
Обзор продукта
ATSP9500 — высокопроизводительный комплексный тестер связи 5G, предназначенный для разработки, тестирования, сертификации и последующего обслуживания терминалов пятого поколения. Прибор обладает высокой производительностью обработки базовой полосы и высокоплотной архитектурой радиочастотных модулей. Он позволяет формировать различные сложные сетевые условия для более быстрой, точной и эффективной проверки функций и характеристик терминалов 5G.

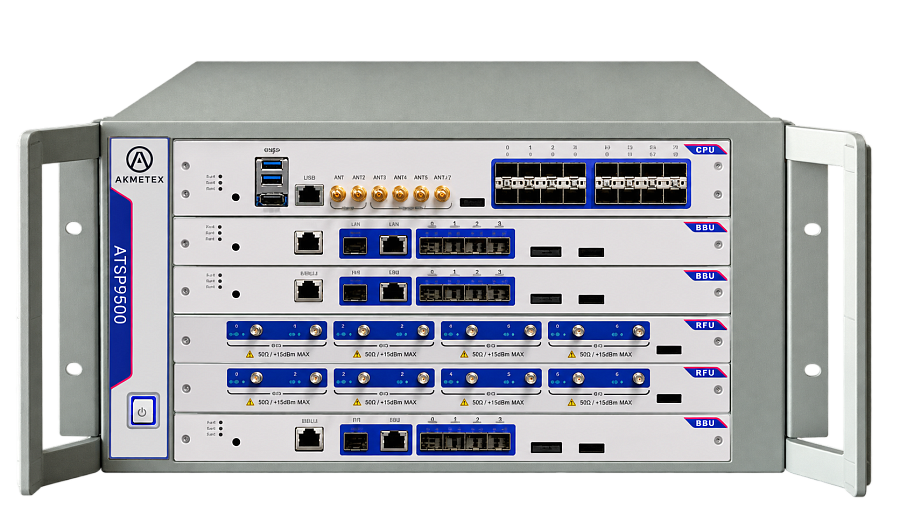

ATSP9500.
Комплексный тестер связи 5G.ATSP9500 содержит полный стек протоколов 5G и может моделировать сквозную связь между базовой станцией 5G и терминалом для проверки соответствующих сигнальных функций. Прибор также выполняет тестирование и измерение радиочастотных характеристик терминалов, определённых 3GPP TS 38.508-1, TS 38.521-1, TS 38.521-2, TS 38.521-3 и TS 38.521-4, включая мощность передачи, спектральные характеристики, характеристики модуляции, мощность приёма и характеристики демодуляции.
ATSP9500 поддерживает требования 5G NR Release 15 по ширине канала 100 МГц, агрегации несущих и MIMO 8×4. Каскадирование нескольких приборов позволяет расширять конфигурацию MIMO и агрегации несущих для дальнейшего развития тестовых сценариев.
ATSP9500 может использоваться как основной измерительный прибор или векторный генератор сигналов в системе RF-тестирования соответствия, а также как системный симулятор в системах проверки соответствия протоколов и управления радиоресурсами RRM. Решение предназначено для разработчиков чипсетов и модулей, производителей антенн и сетевого оборудования, операторов, исследовательских организаций и телекоммуникационных лабораторий.
Функциональные возможности
Системное моделирование
| Параметр | Значение |
|---|---|
| Версия протокола | 3GPP 5G NR Release 15; E-UTRA Release 15 |
| Диапазон частот | 100 МГц–6 ГГц; mmWave |
| Количество сот | 1–8 |
5G RF-тесты по 3GPP TS 38.521-1
| Номер | Наименование испытания |
|---|---|
| 6.2.1 | Максимальная выходная мощность UE |
| 6.2.2 | Максимальное снижение мощности (MPR) |
| 6.2.3 | Дополнительное максимальное снижение выходной мощности UE |
| 6.2.4 | Настроенная передаваемая мощность |
| 6.3.1 | Минимальная выходная мощность |
| 6.3.2 | Мощность передачи в состоянии OFF |
| 6.3.3.2 | Общая временная маска ON/OFF |
| 6.3.3.4 | Временная маска PRACH |
| 6.3.3.6 | Временная маска SRS |
| 6.3.4.2 | Абсолютный допуск мощности |
| 6.3.4.3 | Относительный допуск мощности при регулировании мощности |
| 6.3.4.4 | Суммарный допуск мощности |
| 6.4.1 | Ошибка частоты |
| 6.4.2.1 | Модуль вектора ошибки (EVM) |
| 6.4.2.2 | Утечка несущей |
| 6.4.2.3 | Внутриполосные излучения |
| 6.4.2.4 | Неравномерность спектра эквалайзера EVM |
| 6.5.1 | Занимаемая полоса |
| 6.5.2.2 | Маска спектральных излучений |
| 6.5.2.3 | Дополнительная маска спектральных излучений |
| 6.5.2.4.1 | ACLR NR |
| 6.5.2.4.2 | ACLR UTRA |
| 7.3.2 | Опорный уровень мощности чувствительности |
| 7.4 | Максимальный входной уровень |
5G RF-тесты по 3GPP TS 38.521-3
| Номер | Наименование испытания |
|---|---|
| 6.2B.1.3 | Максимальная выходная мощность UE для междиапазонного EN-DC в пределах FR1 |
| 6.2B.2.3 | Снижение максимальной выходной мощности UE для междиапазонного EN-DC в пределах FR1 |
| 6.2B.3.3 | Дополнительное снижение максимальной выходной мощности UE для междиапазонного EN-DC в пределах FR1 |
| 6.2B.4.1.3 | Настроенный уровень выходной мощности для междиапазонного EN-DC в пределах FR1 |
| 6.3B.1.3 | Минимальная выходная мощность для междиапазонного EN-DC в пределах FR1 |
| 6.3B.2.3 | Мощность передачи в состоянии OFF для междиапазонного EN-DC в пределах FR1 |
| 6.3B.3.3 | Временная маска Tx ON/OFF для междиапазонного EN-DC в пределах FR1 |
| 6.3B.4.3 | Временная маска PRACH для междиапазонного EN-DC в пределах FR1 |
| 6.4B.1.3 | Ошибка частоты для междиапазонного EN-DC в пределах FR1 |
| 6.4B.2.3.1 | Модуль вектора ошибки (EVM) для междиапазонного EN-DC в пределах FR1 |
| 6.4B.2.3.2 | Утечка несущей для междиапазонного EN-DC в пределах FR1 |
| 6.4B.2.3.3 | Внутриполосные излучения для междиапазонного EN-DC в пределах FR1 |
| 6.4B.2.3.4 | Неравномерность эквалайзера EVM для междиапазонного EN-DC в пределах FR1 |
| 6.5B.1.3 | Занимаемая полоса для междиапазонного EN-DC в пределах FR1 |
| 6.5B.2.3.1 | Маска спектральных излучений для междиапазонного EN-DC в пределах FR1 |
| 6.5B.2.3.2 | Дополнительная маска спектральных излучений для междиапазонного EN-DC в пределах FR1 |
| 6.5B.2.3.3 | Коэффициент утечки мощности в соседний канал для междиапазонного EN-DC в пределах FR1 |
| 7.3B.2.3 | Опорная чувствительность для междиапазонного EN-DC в пределах FR1 |
| 7.4B.3 | Максимальный входной уровень для междиапазонного EN-DC в пределах FR1 |
Технические характеристики: AKMETEX ATSP9500 — комплексный тестер связи 5G для разработки, тестирования, сертификации и
Общие RF-параметры
| Параметр | Значение |
|---|---|
| RF-разъём | SMA, розетка |
| Номинальный импеданс | 50 Ω |
| Диапазон частот | 100 МГц–6 ГГц; mmWave |
| Разрешение по частоте | 0,1 Гц |
| Максимальная входная мощность | 33 dBm |
| Разрешение выходной мощности | 0,01 dB |
| Точность выходной мощности | ±0,5 dB |
| КСВН | Порт IN/OUT: Порт OUT (100 МГц–3,8 ГГц): Порт OUT (3,8–6 ГГц): |
| Диапазон выходной мощности CW | Порт IN/OUT: −115…0 dBm Порт OUT: −110…+5 dBm |
| Напряжение и частота питания | 90–264 В; 45–65 Гц |
| Номинальная мощность | 1200 Вт (90–175 В) / 1600 Вт (176–264 В) |
| Рабочая температура | +5…+40 °C |
| Рабочая влажность | 20–80% (без конденсации) |
| Температура хранения | −40…+70 °C |
| Влажность хранения | 5–90% |
| Масса | 27,2 кг |
| Размеры (Ш × В × Г) | 432 × 221 × 449 мм |
Интерфейсы CXU, BBU и RFU
CXU
| Интерфейс | Исполнение |
|---|---|
| 10M Clock | SMA IN ×1, SMA OUT ×1 |
| Trigger | SMA IN ×2, SMA OUT ×2 |
| USB Port | USB 3.0 ×2 |
| Ethernet | 1G LAN ×1 |
| Video output | HDMI ×1 |
| Baseband data output | SFP+ ×16 |
| Reset pinhole | RST ×1 |
BBU
| Интерфейс | Исполнение |
|---|---|
| Ethernet | 1G LAN ×1; 10G XFI ×1 |
| Serial port | RS232 ×1 |
| Baseband data output | SFP+ ×4 |
| Reset pinhole | RST ×1 |
| Debugging interface | J-Tag ×2 |
RFU (4 канала, для каждого блока)
| Интерфейс | Исполнение |
|---|---|
| RF Port | SMA OUT ×1; IO ×1 |
| Reset pinhole | RST ×1 |
| Debugging interface | J-Tag ×1 |
Конфигурация и состав
Аппаратные компоненты
| Код | Модуль | Описание |
|---|---|---|
| ATSP9500_H001 | Базовая аппаратная платформа ATSP9500 | Базовая аппаратная платформа для всех исполнений ATSP9500, включая шасси прибора, внутренние принадлежности и базовые платы. Используется совместно с блоком управления и коммутации и блоками обработки базовой полосы/RF. Платформа предоставляет 1 слот для главного управляющего блока и 5 слотов для блоков обработки базовой полосы/RF. |
| ATSP9500_H002 | Блок управления и коммутации ATSP9500 | Основная управляющая плата и центр обмена данными ATSP9500. Обеспечивает высокопроизводительные вычисления и высокоскоростную коммутацию, содержит предустановленную операционную систему, предоставляет интерфейс управления/отображения UI, интерфейс синхронизации всего прибора и высокоскоростной интерфейс связи. Обязателен для всех исполнений. |
| ATSP9500_H003 | Блок обработки базовой полосы ATSP9500 | Каждый блок обработки базовой полосы может моделировать 2 соты/несущие 5G или 2 соты/несущие LTE. |
| ATSP9500_H004 | RF-блок ATSP9500 Sub-6G (4 RF-канала) | Каждый RF-блок может обеспечивать 2 или 4 независимых RF-канала в диапазоне 100 МГц–6 ГГц. |
| ATSP9500_H005 | Электромагнитная экранирующая заглушка ATSP9500 | Платформа ATSP9500 имеет 5 слотов для блоков обработки базовой полосы/RF. В неиспользуемых слотах необходимо устанавливать электромагнитную экранирующую заглушку. |
| ATSP9500_H071 | Системный сервер для тестирования пропускной способности | Сервер для размещения программного пакета тестирования пропускной способности, оснащённый интерфейсом 10G LAN. |
| ATSP9500_H101 | Комплект принадлежностей ATSP9500 I | Базовые принадлежности ATSP9500: клавиатура, мышь, монитор, USB-разветвитель. |
| ATSP9500_H151 | Стандартная тестовая USIM-карта 5G | Стандартная USIM-карта, соответствующая требованиям 3GPP и применимая в большинстве сценариев тестирования терминалов 5G. |
Программные компоненты
| Код | Модуль | Описание |
|---|---|---|
| ATSP9500_SW-001 | Основное управляющее ПО платформы ATSP9500 | Базовая программная среда и пользовательский интерфейс ATSP9500. Выполняет инициализацию, управление в реальном времени, обмен информацией между модулями, управление журналами испытаний и отчётами для всего аппаратного и программного обеспечения прибора; предоставляет расширенные интерфейсы дистанционного управления. Обязательно для всех продуктов серии ATSP9500. |
| ATSP9500_SW-002 | ПО протокола связи NR R15 — часть I | Предоставляет базовые функции физического уровня и стека протоколов 5G R15 для сценариев, включающих системное вещание 5G, случайный доступ, регистрацию, paging, установление опорного измерительного канала и другие сигнальные процедуры. |
| ATSP9500_SW-004 | ПО протокола связи LTE | Предоставляет базовые функции физического уровня и стека протоколов LTE для сигнальных процедур LTE, необходимых в RF-тестах терминалов 5G NSA и различных сценариях тестирования соответствия. |
| ATSP9500_SW-101 | ПО тестирования RF-передатчика терминала 5G R15 FR1 | Предоставляет функции измерения мощности, спектра и качества модуляции передатчика терминала 5G. |
| ATSP9500_SW-111 | ПО измерения пропускной способности терминала 5G R15 FR1 | Предоставляет функции тестирования пропускной способности терминала 5G и статистики BLER. |
| ATSP9500_SW-112 | ПО функций сервисов передачи данных 5G R15 FR1 | Обеспечивает формирование и тестирование среды сервисов передачи данных прикладного уровня терминала 5G. |
