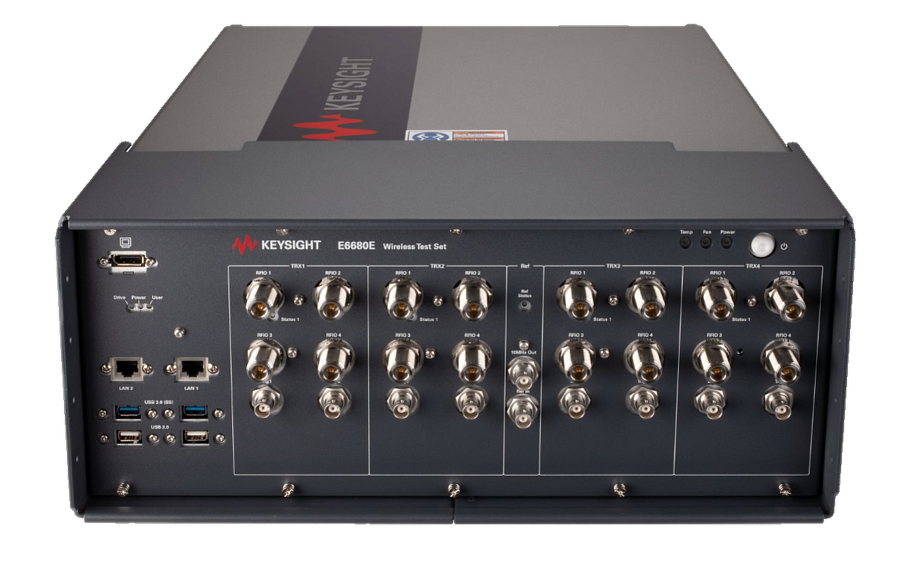

Keysight E6680E Wireless Test Set — многопортовая платформа для

Name: Keysight E6680E Wireless Test Set — многопортовая платформа для высокопроизводительного тестирования беспроводных устройств
Brand: Keysight Technologies
Availability: PreOrder

Keysight E6680E — многопортовый тестовый комплекс беспроводной связи для разработки и производственного тестирования Wi-Fi 6E и Wi-Fi 7 (IEEE 802.11be). Оснащён 16 RF-портами, поддерживает полосу до 800 МГц, частоты до 7,3 ГГц и модуляцию 4096QAM. Также поддерживает тестирование 5G NR, LTE/LTE-Advanced, Bluetooth, W-CDMA/HSPA+ и GSM/EDGE.

Тип:Аппаратная non-signaling тестовая система для генерации и анализа RF-сигналов, производственного тестирования и углублённого анализа PHY/MAC беспроводных устройств

Частотный диапазон:До 6 ГГц или до 7,3 ГГц в зависимости от лицензии

Полоса анализа:200, 400 или 800 МГц; программное расширение полосы без замены аппаратной платформы

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Частотный диапазон:До 6 ГГц или до 7,3 ГГц в зависимости от лицензии

Полоса анализа:200, 400 или 800 МГц; программное расширение полосы без замены аппаратной платформы

Модели

Сервис

E6680E — тестовый комплекс беспроводной связи

Проверка устройств Wi‑Fi 6E и IEEE 802.11be

Готовность к будущим задачам тестирования IEEE 802.11be

Полоса сигнала до 320 МГц — вдвое больше полосы сигналов 802.11ax — и модуляция 4096 Quadrature Amplitude Modulation (QAM) являются двумя наиболее значительными изменениями физического уровня (PHY), внесёнными в новейшую технологию IEEE 802.11be.

E6680E готов к этим задачам. Проверка устройств Wi‑Fi 6E и 802.11be выполняется быстро и удобно благодаря полосе до 800 МГц и диапазону частот до 7,3 ГГц. Генерация и анализ сигналов 1024QAM и 4096QAM выполняются прикладным программным обеспечением на базе знакомых решений Keysight PathWave Signal Generation и X-Series Applications.

Оптимизация производительности без потери гибкости

Увеличение числа диапазонов и антенн обычно приводит к росту времени тестирования и снижению производительности. Шестнадцать портов E6680E обеспечивают гибкое тестирование нескольких диапазонов, нескольких антенн и нескольких устройств для большого числа сценариев применения.

E6680E для тестирования нескольких устройств и нескольких антенн

Рисунок 1.

Тестирование нескольких устройств и нескольких антенн

Рабочие характеристики

Определения

Спецификации. Спецификации гарантируются для откалиброванного прибора, который находился в диапазоне рабочих температур не менее двух часов. Требуется прогрев в течение 45 минут. Спецификации действительны при температуре от 20 до 35 °C при условии выполнения юстировки при текущей рабочей температуре.

Типовые значения. Характеристики, которым соответствуют 95 % приборов с доверительной вероятностью 95 %. Эти данные, выделенные в исходном документе курсивом, не гарантируются, не включают неопределённость измерений и действительны только при комнатной температуре около 23 °C.

Номинальные значения. Среднее или усреднённое значение характеристики либо значение параметра, определённое конструкцией. Эти данные не гарантируются и измерены при комнатной температуре около 23 °C.

Условия. Спецификации в этом документе применяются к каждому порту трансивера в E6680E. Порты конфигурируются как Half Duplex (HD) — передача или приём — либо Full Duplex (FD) — передача и приём.

Быстрое тестирование с необходимым набором возможностей

E6680E готов к тестированию WLAN-устройств. Прикладное программное обеспечение поставляется с лицензиями в соответствии с выбранной конфигурацией. Программные обновления и три варианта полосы позволяют выбрать необходимые возможности как для текущих, так и для будущих задач.

Характеристики анализатора векторных сигналов (VSA)

Измерения выполняются на четырёх RF-портах каждого трансивера E6680E.

Частотные характеристики

Параметр	Характеристика	Условия
Диапазон частот	380–7535 МГц	—
Опорная частота	См. характеристики опорного генератора	—
Точность измерения частоты CW	(частота передатчика × точность опорной частоты) ± 50 Гц, тип.	—
Разрешение измерения частоты CW	1 Гц, тип.	—
Максимальная полоса ПЧ	100 МГц	430–
	200 МГц	550–
	200 МГц	1310–
	400 МГц	1310–
	600 МГц	1310–
	200 МГц	1900–7135 МГц, опция E6680E‑B2X
	400 МГц	1900–7135 МГц, опция E6680E‑B4X
	800 МГц¹	1900–7135 МГц, опция E6680E‑B8X

Амплитудные характеристики

Параметр	Характеристика	Условия
Диапазон входного уровня CW	−70…30 dBm	—
Точность входной мощности CW, HD		> −35…30 dBm, 380–2500 МГц
		−70…−35 dBm, 380–2500 МГц
		−70…30 dBm, 2500–7535 МГц²
Точность входной мощности CW, FD		> −35…30 dBm, 380–2570 МГц
Точность входной мощности CW, FD		−70…−35 dBm, 380–2570 МГц
КСВН		380–2500 МГц
КСВН		2500–7535 МГц
Развязка между портами, VSG → VSA	> 110 дБ, ном.	380–2500 МГц
Развязка между портами, VSG → VSA	> 80 дБ, ном.	2500–7535 МГц

Спектральные характеристики

Параметр	Характеристика	Условия
Зеркальные отклики		Полоса 200 МГц
Остаточные отклики		Вход 0 dBm; 380–4600 МГц и 5000–7535 МГц
Остаточные отклики		Вход 0 dBm; >4600–
Неравномерность АЧХ		Полосы 200 и 400 МГц
Фазовый шум		Отстройка 1 кГц при 1 ГГц

¹ Максимальная полоса ограничена 320 МГц в диапазоне 6,40–6,44 ГГц и 400 МГц в диапазоне 6,33–6,40 ГГц.
² Характеристики ухудшаются на частоте 4800 МГц.

Характеристики генератора векторных сигналов (VSG)

Измерения выполняются на четырёх RF-портах каждого трансивера E6680E.

Частотные характеристики

Параметр	Характеристика	Условия
Диапазон частот	380–7135 МГц	—
Опорная частота	См. характеристики опорного генератора	—
Максимальная полоса ПЧ	100 МГц	430–
	200 МГц	550–
	200 МГц	1310–
	400 МГц	1310–
	600 МГц	1310–
	200 МГц	1900–7135 МГц, опция E6680E‑B2X
	400 МГц	1900–7135 МГц, опция E6680E‑B4X
	800 МГц	1900–7135 МГц, опция E6680E‑B8X

Амплитудные характеристики

Параметр	Характеристика	Условия
Диапазон выходного уровня CW	−120…5 dBm	—
Точность выходной мощности CW, HD		> −60…5 dBm, 380–
		> −75…−60 dBm, 380–
		> −100…−75 dBm, 380–
		> −120…−100 dBm, 380–
		> −75…5 dBm, 3000–7135 МГц³
		> −100…−75 dBm, 3000–7135 МГц⁴
		−120…−100 dBm, 3000–7135 МГц⁵
Точность выходной мощности CW, FD		> −60…−5 dBm, 380–2690 МГц
		> −5…5 dBm и > −75…−60 dBm, 380–2690 МГц
		> −100…−75 dBm, 380–2690 МГц
		−120…−100 dBm, 380–2690 МГц

Спектральные характеристики

Параметр	Характеристика	Условия
Побочные составляющие CW в полосе		Выход 0 dBm; полоса 200 МГц; 3800–7135 МГц⁶
Неравномерность АЧХ		Полосы 200 и 400 МГц
Фазовый шум		Отстройка 1 кГц при 1 ГГц
Утечка несущей		Выход > −30 dBm

³ Характеристики ухудшаются на частоте 4800 МГц.
⁴ Характеристики ухудшаются на частоте 4800 МГц.
⁵ Характеристики ухудшаются на частоте 4800 МГц.
⁶ На частоте 6400 МГц характеристика составляет

Характеристики WLAN

Измерения выполняются при установленном на E6680E одном из программных приложений WLAN.

Характеристики измерения

Измерение	Характеристика	Условия
Точность мощности относительно CW		Вход 0 dBm; 2400–2484 МГц
Точность мощности относительно CW		Вход 0 dBm; 5150–7135 МГц
802.11a/n EVM		Вход −20 dBm; полосы 20 и 40 МГц; 5800 МГц
802.11b/g EVM		Вход −20 dBm; полоса 20 МГц; 2400 МГц
802.11ac EVM (256QAM) / 802.11ax EVM (1024QAM)		Вход −10 dBm; полоса 80 МГц; 5800 и 7000 МГц
		Вход −10 dBm; полоса 160 МГц; 5800 МГц
		Вход −10 dBm; полоса 160 МГц; 7000 МГц

Рисунок 2.

802.11ax VSA EVM, 80 МГц, 1024QAM

Рисунок 3.

802.11ax VSA EVM, 160 МГц, 1024QAM

Измерение	Характеристика	Условия
802.11ax EVM (4096QAM, требуется лицензия Y/V90EMQAMA)		Вход −10 dBm; полоса 80 МГц; 7015 МГц
802.11ax EVM (4096QAM, требуется лицензия Y/V90EMQAMA)		Вход −10 dBm; полоса 160 МГц; 6975 МГц
802.11be loopback EVM (4096QAM, требуется лицензия Y/V90EMQAMA)		Вход −10 dBm; полоса 320 МГц; 6985 МГц

Рисунок 4.

802.11ax VSA EVM, 80 МГц, 4096QAM

Рисунок 5.

802.11ax VSA EVM, 160 МГц, 4096QAM

Рисунок 6.

802.11be loopback EVM, 320 МГц, 4096QAM

Характеристики источника

Источник	Характеристика	Условия
802.11a/n EVM		Выход −20 dBm; полосы 20 и 40 МГц; 5800 МГц
802.11b/g EVM		Выход −20 dBm; полоса 20 МГц; 2400 МГц
802.11ac EVM (256QAM) / 802.11ax EVM (1024QAM)		Выход −10 dBm; полоса 80 МГц; 5800 МГц
		Выход −10 dBm; полоса 160 МГц; 5800 МГц
		Выход −10 dBm; полоса 80 МГц; 7000 МГц
		Выход −10 dBm; полоса 160 МГц; 7000 МГц

Рисунок 7.

802.11ax VSG EVM, 80 МГц, 1024QAM

Рисунок 8.

802.11ax VSG EVM, 160 МГц, 1024QAM

Источник	Характеристика	Условия
802.11ax EVM (4096QAM, требуется лицензия Y/V90EMQAMA)		Выход −10 dBm; полоса 160 МГц; 6975 МГц

Рисунок 9.

802.11ax VSG EVM, 80 МГц, 4096QAM

Рисунок 10.

802.11ax VSG EVM, 160 МГц, 4096QAM

Характеристики 5G NR

Измерения выполняются при установленном на E6680E одном из программных приложений 5G NR.

Режим	Параметр	Условия
Измерение	Точность мощности относительно CW	Вход 0 dBm
	Остаточный EVM, 64QAM и 256QAM	Вход −10 dBm; полоса 100 МГц; ≤ 5000 МГц
	Остаточный EVM, 64QAM и 256QAM	Вход −10 dBm; полоса 100 МГц; > 5000 МГц
Источник	Составной EVM, 64QAM и 256QAM	Выход −10 dBm; полоса 100 МГц; 4000 МГц
Источник	Составной EVM, 64QAM и 256QAM	Выход −10 dBm; полоса 100 МГц; 5000 и 7000 МГц

Характеристики LTE/LTE-Advanced FDD и TDD

Измерения выполняются при установленном на E6680E одном из программных приложений LTE/LTE‑Advanced.

Режим	Параметр	Условия
Измерение	Точность мощности относительно CW	Вход 0 dBm; 695–3800 МГц
Измерение	Остаточный EVM	Вход 0 dBm; полоса 20 МГц; 695–3800 МГц
Источник	Составной EVM, 64QAM	Выход −5 dBm; полоса 20 МГц; 695–3800 МГц

Характеристики Bluetooth

Измерения выполняются при установленном на E6680E одном из программных приложений Bluetooth.

Режим	Параметр	Условия
Измерение	Точность мощности относительно CW	Вход 0 dBm; 2400–2486 МГц
Измерение	Уровень модуляционных искажений EDR	Вход −20 dBm; 2400–2486 МГц
Источник	Ошибка EDR DEVM	Выход −10 dBm; 1620–2700 МГц

Характеристики W‑CDMA/HSPA+

Измерения выполняются при установленном на E6680E одном из программных приложений W‑CDMA/HSPA+.

Режим	Параметр	Условия
Измерение	Точность мощности относительно CW	Вход 0 dBm; 695–920 МГц и 1425–2700 МГц
Измерение	Остаточный EVM, QPSK	Вход 0 dBm; 695–920 МГц и 1425–2700 МГц
Источник	Составной EVM	Выход 0 dBm; 695–920 МГц и 1425–2700 МГц

Характеристики GSM/EDGE/Evo

Измерения выполняются при установленном на E6680E одном из программных приложений GSM/EDGE/Evo.

Режим	Параметр	Условия
Измерение	Точность мощности относительно CW	Вход 0 dBm; 450–490, 820–920 и 1710–1910 МГц
	Фазовая ошибка, GMSK	Вход 0 dBm; 450–490, 820–920 и 1710–1910 МГц
	EDGE EVM	Вход 0 dBm; 450–490, 820–920 и 1710–1910 МГц
Источник	Фазовая ошибка, GMSK	Выход 0 dBm; 380–490, 695–960 и 1425–2180 МГц
Источник	EDGE EVM	Выход 0 dBm; 380–490, 695–960 и 1425–2180 МГц

Характеристики опорного генератора

Внутренняя опорная частота

Параметр	Характеристика	Условия
Точность	± [(время с последней регулировки × скорость старения) + температурная стабильность + точность калибровки]	—
Достижимая начальная точность калибровки	±5 × 10⁻⁸	—
Стабильность частоты — старение		Ежедневно, после 72-часового прогрева
		За год
		За 10 лет
Стабильность частоты — влияние температуры		20–30 °C
Стабильность частоты — влияние температуры		Полный температурный диапазон
Стабильность частоты — прогрев		За 5 минут, 20–30 °C, после 1 часа прогрева
Стабильность частоты — прогрев		За 15 минут, 20–30 °C, после 1 часа прогрева

Следующие параметры измеряются на порте Ref In E6680E.

Внешний вход опорной частоты

Параметр	Характеристика	Условия
Частота	10 МГц	Синусоидальный сигнал
Диапазон захвата	±1 ppm, ном.	—
Амплитуда	0–10 dBm, ном.	—
Импеданс	50 Ом, ном.	—

Следующие параметры измеряются на порте 10 MHz Out E6680E.

Внешний выход опорной частоты

Параметр	Характеристика	Условия
Частота	10 МГц	—
Амплитуда	9,5 dBm, ном.	—
Импеданс	50 Ом, ном.	—

Характеристики триггеров

Измерения выполняются на двух портах Trig 1/2 каждого трансивера E6680E.

Раздел	Параметр	Характеристика
Триггерный вход	Амплитуда	−3,5…3,5 В, ном.
Триггерный вход	Импеданс	> 10 кОм, ном.
Триггерный выход	Амплитуда	−3,3 В LVTTL, ном.
Триггерный выход	Импеданс	> 10 кОм, ном.

Характеристики прибора

Общие параметры

Параметр	Характеристика
Потребляемая мощность	720 Вт при полной конфигурации с четырьмя трансиверами
Габариты (Ш × В × Г)	450 × 190 × 581 мм
Масса	29,4 кг при полной конфигурации с четырьмя трансиверами
Рабочая температура	5–45 °C
Температура хранения	−40–65 °C
Максимальная относительная влажность, без конденсации	95 % до 40 °C, линейное снижение до 73 % RH при 45 °C¹
Требования к питанию	100/120 В, 50/60 Гц, максимум 1200 Вт; 220/240 В, 50/60 Гц, максимум 1300 Вт
Период калибровки	12 месяцев

¹ В диапазоне 40–45 °C максимальная относительная влажность следует линии постоянной точки росы.

Нормативная информация

Раздел	Характеристика
EMC	Соответствует основным требованиям Европейской директивы EMC и актуальным редакциям IEC/EN 61326‑1; CISPR 11, Group 1, Class A; AS/NZS CISPR 11; ICES/NMB‑001. Оборудование не предназначено для жилых помещений и может не обеспечивать достаточную защиту радиоприёма в таких условиях. Для Республики Корея оборудование прошло оценку соответствия для использования в деловой среде; в жилой среде возможно возникновение радиопомех.
Безопасность	Соответствует основным требованиям Европейской директивы низкого напряжения и актуальным редакциям IEC/EN 61010‑1; Canada: CSA C22.2 No. 61010‑1; USA: UL Std. No. 61010‑1.
Акустические характеристики	Европейская директива по машинам; уровень звукового давления LpA

Входы и выходы прибора

Передняя панель

Раздел	Обозначение	Описание	Тип
Порт монитора	—	Подключение внешнего монитора	Mini DisplayPort
LAN-порты	LAN1/2	TCP/IP-интерфейс к LAN с использованием DHCP	RJ45
USB-порты	USB 3.0 (SS)	Два порта USB 3.0	Type A
USB-порты	USB 2.0	Два порта USB 2.0	Type A
RF-порты	RFIO1–RFIO4	Четыре RF-порта ввода/вывода на каждом трансивере для подключения тестируемых устройств	Type N
Триггерные порты	Trig1/2	Два триггерных порта на каждом трансивере	BNC
Порты опорной частоты	10MHz Out	Выход опорной частоты для внешних приборов	BNC
Порты опорной частоты	Ref In	Вход опорной частоты от внешнего источника	BNC

Задняя панель

Раздел	Обозначение	Описание	Тип
Управление вентилятором	FAN	Управление скоростью вентилятора	Тумблер

E6680E — решение для проверки WLAN-устройств

E6680E помогает ускорить разработку тестов, проверку конструкции и производственное тестирование, предоставляя необходимый набор возможностей и гибкость.

• готовность к будущим задачам благодаря полосе до 800 МГц и частоте до 7,3 ГГц;

• до 16 портов для гибкой оптимизации тестовых сценариев;

• упрощение конфигурации тестовой системы благодаря внутренней коммутации между портами;

• анализ характеристик с использованием проверенного отраслью прикладного программного обеспечения.

E6680E Wireless Test Set: простота использования, гибкость и готовность к будущим задачам

E6680E предназначен как для лабораторного стенда, так и для производственной линии и готов к тестированию WLAN-устройств. Прикладное программное обеспечение поставляется с лицензиями в соответствии с выбранной конфигурацией. Программные обновления и три варианта полосы позволяют получить именно тот набор возможностей, который требуется сегодня и в будущем.

подробнее свернуть

Характеристики Keysight E6680E Wireless Test Set — многопортовая платформа для высокопроизводительного тестирования

Название	Значение
Тип	Аппаратная non-signaling тестовая система для генерации и анализа RF-сигналов, производственного тестирования и углублённого анализа PHY/MAC беспроводных устройств
Частотный диапазон	До 6 ГГц или до 7,3 ГГц в зависимости от лицензии
Полоса анализа	200, 400 или 800 МГц; программное расширение полосы без замены аппаратной платформы
RF-порты	1, 2 или 4 трансивера; по 4 RF-порта на трансивер; до 16 портов в одной системе; каждый порт может работать в Half-Duplex или Full-Duplex
Технологии	Wi-Fi 802.11a/b/g/j/p/n/af/ah/ac/ax/be/bn, Bluetooth BR/EDR и BLE, Bluetooth 5.x/6.0, IEEE 802.15.4/Zigbee, 5G NR, LTE/LTE-Advanced FDD/TDD, C-V2X/NR-V2X, W-CDMA/HSPA+, GSM/EDGE
Поддерживаемое ПО	PathWave Signal Generation, X-Series Measurement Applications, SJ001A WaveJudge Wireless Analyzer Toolset
Назначение	RF-тестирование Wi-Fi, 5G/LTE, Bluetooth и IoT-устройств, CPE, смартфонов, модулей и чипсетов; производственные и лабораторные испытания нескольких устройств и антенн
WaveJudge	Прямой захват IQ-данных на E6680E, декодирование и анализ PHY/MAC-сообщений и временных характеристик, корреляция протокольных событий с RF-измерениями
Особенности	Встроенная RFIO-коммутация между портами без внешних RF-коммутаторов и делителей, одновременное тестирование диапазонов Wi-Fi 2,4/5/6 ГГц, генерация и анализ 1024QAM/4096QAM, потоковый IQ-захват и SSD-хранение данных, программное обновление частотного диапазона и полосы анализа

Документация Keysight E6680E Wireless Test Set — многопортовая платформа для высокопроизводительного тестирования

Keysight_E6680E_Wireless_Test_Set_RU.pdf

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

Keysight Technologies

Все товары бренда
