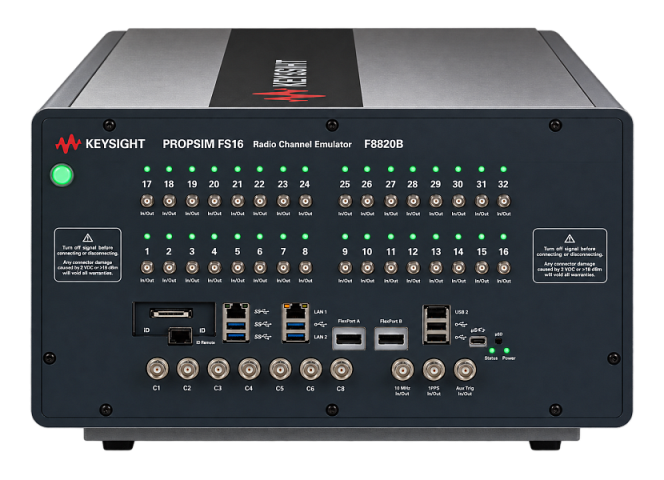

F8820B PROPSIM FS16 Radio Channel Emulator
Тестирование характеристик в реальных условиях в лаборатории
PROPSIM FS16 в реальном времени эмулирует динамические радиоканалы между передатчиками и приёмниками. Эмулятор поддерживает конфигурации тестирования с замираниями, необходимые для беспроводных систем 5G, WLAN, аэрокосмических, спутниковых и оборонных приложений. Решение поддерживает до 256 каналов замираний в одном приборе и до 1024 каналов замираний в многоприборной конфигурации.
PROPSIM FS16 — компактное и экономически эффективное решение для тестирования 5G NR MIMO и MIMO OTA с замираниями в диапазонах FR1, FR2 и FR3. Оно интегрируется с решениями Keysight для эмуляции сети и mmWave OTA-тестирования. Для задач, требующих большей ёмкости по каналам замираний, Keysight предлагает PROPSIM F64.
Выведите тестирование на новый уровень
PROPSIM FS16 отличается высокой модульностью и поддерживает гибкую одно- и двунаправленную работу каждого RF-порта для экономически эффективного тестирования характеристик с замираниями:
Широкий RF-диапазон — от 3 MHz до 53 GHz — и поддержка сверхширокой мгновенной полосы сигнала позволяют реализовать реалистичные и воспроизводимые лабораторные испытания для:
S8820A PROPSIM FS16 Channel Emulation Toolset — комплексное решение для тестирования радиосистем
Набор инструментов S8820A PROPSIM FS16 Channel Emulation Toolset представляет собой решение на базе компактного эмулятора радиоканалов PROPSIM FS16 для сравнительных и функциональных лабораторных испытаний беспроводных устройств, базовых станций, цифровых радиостанций и сенсорных систем. Он применяется на этапах исследований, разработки, приёмочных испытаний, проверки совместимости и оптимизации характеристик оборудования при эксплуатации.
Решение воспроизводит динамические условия распространения радиосигналов между передатчиками и приёмниками в реальном времени. Модульная архитектура и возможность настройки каждого RF-порта для однонаправленной или двунаправленной работы позволяют создавать воспроизводимые испытательные конфигурации с замираниями сигнала для систем 5G, LTE, WLAN, а также аэрокосмической и оборонной радиосвязи.
Основные сценарии применения
• Испытания 5G-устройств в условиях MIMO и MIMO OTA с эмуляцией многолучевого распространения и замираний.
• Тестирование базовых станций 5G в конфигурациях MIMO, включая Massive MIMO в восходящей линии связи (uplink).
• Проверка точек доступа и клиентских устройств WLAN 802.11ax.
• Проверка беспроводных систем автомобильной связи, включая лабораторные сценарии виртуальных дорожных испытаний (Virtual Drive Testing).
• Испытания тактических радиостанций и полносвязных MANET/MESH-сетей с числом узлов до 16 при поддерживаемой конфигурации. Для построения динамических сетевых сценариев используется специализированный S8826A MANET Channel Emulation Toolset.
• Испытания аэрокосмических и спутниковых радиолиний — до 16 одновременно моделируемых линий связи в соответствующей конфигурации.
• Совместное тестирование наземных, воздушных и спутниковых радиосистем в единой лабораторной среде.
Для геометрического моделирования динамических радиоканалов и пространственных MIMO-сценариев применяется F9860000A Channel Studio GCM Tool, а для построения детерминированных радиосценариев с учётом трёхмерной среды и трассировки лучей — F9860500A Channel Studio RaySim Tool. Использование этих программных инструментов определяется конкретным испытательным сценарием и конфигурацией комплекса.
Платформа поддерживает широкий набор частотных конфигураций и расширение рабочего диапазона посредством внешних преобразователей частоты, а также варианты сверхширокой мгновенной полосы для реалистичных и повторяемых испытаний. Конкретные пределы частоты, полосы и числа одновременно работающих каналов зависят от аппаратной конфигурации F8820A и установленных опций и приведены в следующих технических таблицах.
PROPSIM FS16 соответствует указанным характеристикам при следующих условиях:
Спецификации
Спецификации описывают рабочие параметры, покрываемые гарантией на продукт, и действительны в диапазоне температур от 15 до 30 °C, если не указано иное.
Типовые значения
Типовые значения описывают дополнительные рабочие характеристики продукта, не покрываемые гарантией. Они соответствуют характеристикам, которые демонстрируют 95% приборов с доверительной вероятностью 95%. Эти данные не включают неопределённость измерений и действительны только при комнатной температуре 23 °C.
Номинальные значения
Номинальные значения указывают ожидаемые характеристики или описывают рабочие параметры продукта, полезные для его применения, но не покрываемые гарантией.
Ключевые возможности и функции
Параметр | Возможности и применимые конфигурации / опции |
| Конфигурации RF-портов в одном приборе F8820B | F8820BC02 / BC04 / BC08 / BC12 / BC16RF-порты: от 2 RF In/Out + 2 RF Out до 16 RF In/Out + 16 RF Out. Все разъёмы SMA-female. RF-диапазон: до 3 MHz (*) – 7250 MHz. F8820BH02 / BH04 / BH08 / BH12 / BH16RF-порты: от 2 RF In/Out до 16 RF In/Out. Все разъёмы SMA-female. RF-диапазон: 7.25–18 GHz. F8820BM04 / BM08 / BM162, 4 или 8 RF In/Out + 2, 4 или 8 RF Out и 2, 4 или 8 RF In/Out. Все разъёмы SMA-female. Для RF In/Out + RF Out: диапазон до 3 MHz – 7250 MHz. Для RF In/Out: диапазон 7.25–18 GHz. (*) 3 MHz — граница RF-диапазона. |
| Каналы замираний MIMO | До 256 цифровых каналов в одном приборе. До 1024 каналов замираний в многоприборной конфигурации (4). |
| Эмуляция MIMO | Произвольные MIMO- и multi-link-топологии. Один F8820B: MIMO-тестирование от 2x2bi и 4x4bi до 8x8bi. F8820BC16: MIMO OTA 2x16, 4x16 и 8x16, до 16x16uni. |
| Эмуляция Mesh и MANET | До 16 радиостанций в конфигурации full mesh. |
| Поддержка нескольких диапазонов и агрегации несущих | Непрерывные и разнесённые комбинации диапазонов до 1600 MHz OBW. |
| Внутреннее объединение RF-диапазонов в один RF-порт | До 8 RF-диапазонов для RF-портов 450–7250 MHz. До 2 RF-диапазонов для RF-портов 7.25–18 GHz; до 8 RF-диапазонов при использовании F9510C Antenna Interface Unit. |
| RF-гетеродины | До 8 независимых RFLO в одном шасси. |
| Преобразование частоты, например из диапазона A в диапазон B | Да. Требуется минимум два RFLO. |
| Пути замираний на один канал замираний | До 48. |
| Минимальная задержка | |
| Максимальная задержка | 335 μs — стандартная функция. Опции: • -ED1: 1500 ms, режим аэрокосмической эмуляции (*). • -ED2: 100 ms, опция большой задержки для наземных систем (*). (*) При активной -ED1 или -ED2 поддерживается один цифровой канал на один TRX-канал. |
| Эмуляция Доплера | До ±1.5 MHz; требуется опция F882SATxA. |
| Измерение входной мощности | Непрерывное измерение и измерение с запуском по RF-пакетам. Измерение RSRP для NR и LTE. |
| Автоматическая установка входного уровня | Непрерывный режим и режим RF-пакетов. |
| Источники помех — CW | Независимые некоррелированные источники на каждом выходном порту. Регулируемое смещение частоты. Настройка уровня в абсолютных единицах и по SNR. |
| Источники помех — AWGN | Независимые некоррелированные источники на каждом выходном порту. Настраиваемые пользователем полоса и смещение частоты. Настройка уровня в абсолютных единицах и по SNR. |
| Помеха произвольной формы сигнала | Независимые формы сигналов, сформированные PathWave Signal Generation. Возможность разделять/объединять источники и добавлять к ним внесение замираний. Поддерживаются пользовательские и стандартные виды модуляции, burst-сигналы, модулированные импульсы, chirp-сигналы и другие формы. |
| Калибровка тестовой установки | Встроенная калибровка амплитуды и фазы тестовой установки. • Амплитудно-фазовое выравнивание с loopback-соединением (*). • Автоматическая коррекция частотной характеристики с внешним VNA. • Выравнивание входной фазы по DL-сигналу 3GPP NR и LTE. (*) Доступно выше 110 MHz. |
| Разделение uplink и downlink | Встроенное разделение uplink и downlink. |
| Назначаемые пользователем входные/выходные порты | Пользовательская настройка активных разъёмов. |
Примечание: наиболее сложные комбинации каналов замираний в пределах доступных TRX-портов, RFLO и цифровых каналов замираний могут не поддерживаться из-за чрезмерной сложности маршрутизации данных в baseband. Пользователь должен проверять поддержку сложной конфигурации каналов замираний с помощью PROPSIM Emulator и Standard Tools.
Примечание для Mesh/MANET: максимальное число радиостанций зависит от полосы и характеристик модели канала; некоторые конфигурации могут не поддерживаться из-за чрезмерной сложности маршрутизации данных в baseband. Поддержку необходимо проверять с помощью PROPSIM Emulator и Standard Tools.
Программное обеспечение PROPSIM и модели каналов
Компонент / функция | Содержание |
| PROPSIM Standard Tools | • Модели каналов 3GPP 5G NR TDL для тестирования FR1 и FR2. • LTE, WCDMA, GSM и Static Butler. |
| Satellite and Aerospace Tools | • Редактор аэрокосмических моделей. • Спутниковые трассы с наземными многолучевыми компонентами. |
| Channel Studio GCM Tool | • 3GPP TR38.901, TR36.873, WINNER и SCME. • Импорт данных ray tracing. • Включение 3D-диаграмм направленности антенн в модель канала. • Создание пользовательских тестовых топологий для massive MIMO, Device-to-Device (D2D), Vehicle-to-everything (V2X). • Модели каналов MIMO OTA (CTIA/3GPP/CCSA). |
| Channel Studio NTN Tool | Спутниковые сценарии и модели 3GPP NTN согласно 3GPP TR38.811. |
| Channel Studio WLAN Tool | Модели каналов 802.11ax/be. |
| Channel Studio RF Field-to-Lab Tool | Для 5G и LTE. |
| High-Speed Train channel model pack | Пакет моделей канала для высокоскоростных поездов (по тест-плану оператора мобильной сети). |
| Профили быстрых замираний | PROPSIM Standard Tools: Constant, Rayleigh, Rice, Nakagami, Lognormal, Suzuki, Pure Doppler, flat, rounded, Gaussian, Jakes, Butterworth, пользовательские профили и CIR-данные из сторонних средств моделирования. Для каждого цифрового канала может быть задан независимый профиль замираний: задержка, Доплер, амплитуда, корреляция. |
| Потери в тракте / затенение | PROPSIM Standard Tools с опцией Shadowing: • каждый RF-канал независимо — динамический диапазон 100 dB; • каждый цифровой канал замираний независимо — динамический диапазон 60 dB. |
| Профили задержки | PROPSIM Standard Tools: Constant, sliding delay, 3GPP birth-death, 3GPP sliding delay group, пользовательские профили, профили задержки из сторонних средств моделирования и приложений ray tracing. Каждый цифровой канал замираний имеет независимую настройку задержки. |
RF-характеристики
Параметр | Значение |
| Рабочий диапазон частот — F8820BCxx | • Opt-R60: 450–6000 MHz. • Opt-R72: 450–7250 MHz. • Opt-R04: 3–450 MHz (*), (**). С внешним M1740A: 24.25–29.5 GHz и 37–43.5 GHz (**). С внешним M1742A: 10–32 GHz (**). С внешним M1749B: 24.5–53 GHz (**). |
| Рабочий диапазон частот — F8820BMxx, RF-порты 1–16 (нижний ряд разъёмов) | • Opt-R60: 450–6000 MHz. • Opt-R72: 450–7250 MHz. • Opt-R04: 3–450 MHz (*), (**). С внешним M1740A: 24.25–29.5 GHz и 37–43.5 GHz (**). С внешним M1742A: 10–32 GHz (**). С внешним M1749B: 24–53 GHz (**). |
| Рабочий диапазон частот — F8820BMxx, RF-порты 17–24 (верхний ряд разъёмов) | Opt-R18: 7.25–18 GHz. |
| Рабочий диапазон частот — F8820BH | Opt-R18: 7.25–18 GHz. |
| Мгновенная полоса сигнала | Опции F8820B: • Opt-010: 100 MHz, максимум 16 TRX-каналов. • Opt-020: 200 MHz, максимум 16 TRX-каналов. Опции расширенной полосы (*): • Opt-EX1: 400 MHz, максимум 8 TRX-каналов. • Opt-EX2: 600 MHz, максимум 4 TRX-канала. • Opt-EX3: 800 MHz, максимум 4 TRX-канала. • Opt-EX4: 1200 MHz, максимум 2 TRX-канала. • Opt-EX5: 1600 MHz, максимум 2 TRX-канала. |
| Уровень RF-входа | +35 dBm peak, 100–7250 MHz. +15 dBm peak, ниже 100 MHz. +30 dBm peak, 7.25–18 GHz. |
| Уровень RF-выхода — RF In/Out | +5 dBm peak, 100–6000 MHz. +2 dBm peak, 6–7.25 GHz. +10 dBm peak, 7.25–16 GHz. +2 dBm peak, 16–18 GHz. |
| Уровень RF-выхода — RF Out | +15 dBm peak, 100–6000 MHz. +12 dBm peak, 6–7.25 GHz. |
| Неравномерность частотной характеристики | ±0.5 dB, typical. |
| Точность уровня RF-выхода | |
| Шумовой пол выходного сигнала при уровне ≤ –40 dBm | |
| Разрешение установки RF input/output уровня | 0.1 dB. |
| Диапазон установки усиления RF In/Out | +5…–100 dB, 100–6000 MHz. +2…–100 dB, 6–7.25 GHz. +10…–75 dB, 7.25–16 GHz. |
| Диапазон установки усиления RF Out | +15…–100 dB, 100–6000 MHz. |
| VSWR всех RF-портов | 3 MHz–700 MHz: 700 MHz–2 GHz: 2–7.25 GHz: 7.25–16 GHz: |
| Перекрёстные помехи между TRX-портами | |
| Остаточная EVM |
(*) 3 MHz — граница RF-диапазона. Работа F882SATxA поддерживается выше 140 MHz. Для работы с внешним mmWave-оборудованием требуется Opt.-R60 или -R72.
(*) Работа с расширенной полосой специфицирована для частот выше 450 MHz. Использование расширенной полосы с F882SATxA требует внешнего VNA для точной коррекции частотной характеристики. Работа Opt-EX3 совместно с Opt-R18 требует внешний F9510C; Opt-EX2, -EX4 и -EX5 не поддерживаются с Opt-R18.
Peak-значение выхода относится к мгновенному пиковому уровню, возникающему при сложении пиков профиля замираний и модулированного сигнала. Статический пиковый уровень на 2 dB ниже. Приведённые значения относятся к Opt-020.
Примечание 1: Residual EVM — вклад EVM, добавляемый прибором PROPSIM к входному сигналу.
Примечание 2: настройки измерения 802.11ax/be: 16 информационных OFDM-символов; отслеживание фазы только по пилот-сигналам; обучение эквалайзера только по преамбуле; фильтр оценки канала Wiener (DS 0.001).
Захват и воспроизведение сигналов
Функция | Характеристики |
| Захват сигнала | До 16 одновременных фазово-когерентных захватов. Форматы файлов: PathWave 89600 VSA, WaveJudge Wireless Analyzer и открытый формат. Максимальная мгновенная полоса сигнала: 100/200 MHz. |
| Запуск захвата | Одиночный триггер из GUI / SCPI / LVTTL (BNC-порт). Пользовательская задержка триггера ±1000 ms. Привязка к времени эмуляции. |
| Воспроизведение формы сигнала | До 16 одновременных фазово-когерентных источников. Поддерживаются формы сигналов PathWave Signal Generation. Максимальная мгновенная полоса сигнала: 100/200 MHz. |
| Запуск воспроизведения | Одиночный триггер из GUI / SCPI / LVTTL (BNC-порт). Пользовательская задержка триггера 5 μs … 1000 ms. |
| Память воспроизведения и захвата | 2000 ms при полосе 100 MHz; выделенная память для каждого RF-порта. |
Технические характеристики прибора
Параметр | Значение |
| Дистанционное управление | ATE SCPI-команды через Ethernet. Плагин PROPSIM для Keysight Test Automation on PathWave (TAP). |
| Опорная частота | Стандартная опорная частота 10 MHz, nominal. Максимальный дрейф частоты ±0.1 ppm / 2 года. Время прогрева 30 min. |
| Синхронизация | Аппаратный trigger-port для запуска/остановки эмуляции. Порты синхронизации для нескольких аппаратных блоков PROPSIM. UTC-trigger для синхронного запуска эмуляции с другими приборами, использующими общий сетевой эталон времени. Network Time Protocol (NTP) используется для коррекции системного времени. Скорректированное время применяется ко всем временным меткам системы. Точность UTC-синхронизации с NTP-сервером низкого stratum: |
| Другие интерфейсы | 10 MHz reference IN и OUT. LAN 1 Gbps. 6 × USB. 2 × DisplayPort. Съёмный SSD. |
| Напряжение и частота питания | 110/230 VAC, 50/60 Hz. |
| Потребляемая мощность | FS16, 16 TRX-каналов: 1500 W max. |
| Потребляемый ток | Max 15 A. |
| Габариты (H × W × D) | 293 × 435 × 610 mm. Устанавливается в 19-дюймовую стойку. |
PROPSIM FS16 может поставляться с обычной передней панелью или передней панелью для монтажа в стойку.
Примеры конфигураций F8820B (16 RF-портов)
