ATSP9020 - производственный тестер беспроводных терминалов
Содержание
Обзор продукта
С развитием и коммерциализацией технологий 5G смартфоны, планшеты и коммуникационные модули должны поддерживать всё больше технологий и диапазонов частот. Одновременно существенно растёт число параметров передатчиков, приёмников и антенн, которые необходимо проверять. Это повышает требования к производительности, загрузке и гибкости тестового оборудования. ATSP9020 специально предназначен для испытаний беспроводных терминалов в условиях серийного производства.
Описание продукта
ATSP9020 — измерительный прибор для калибровки, комплексного тестирования и проверки беспроводного терминального оборудования. Он выполняет испытания передатчиков и приёмников для сотовых и несотовых технологий. Высокая точность измерений обеспечивается проверенными полностью автоматическими технологиями компенсации опорного уровня, частоты и температуры.
ATSP9020 поддерживает параллельное тестирование для оптимизации времени испытаний и коэффициента использования тестового оборудования. В компактном корпусе реализованы 8 двунаправленных полнодуплексных RF-портов In/Out и 1 отдельный однонаправленный RF-выход Tx AUX; прибор допускает вертикальную и горизонтальную установку. Низкое энергопотребление и активное охлаждение позволяют снижать стоимость тестирования и использовать прибор на автоматизированных производственных линиях. Поддерживаются дистанционное управление и измерения, оптимизация времени тестирования и коэффициента использования оборудования. По сравнению с тестированием одного DUT широковещательная передача DL и перекрёстная оптимизация времени теста существенно сокращают время калибровки и проверки. Поддерживается плавная миграция с существующих тестовых конфигураций и инструментов, что сокращает время разработки.
ATSP9020.
Производственный тестер беспроводных терминалов.Основные возможности
ATSP9020 содержит один радиочастотный модуль TRx с 8 двунаправленными полнодуплексными портами (In/Out) и 1 однонаправленным передающим портом (Out). В приборе объединены функции генерации и анализа RF-сигналов. Технологии broadcast, list mode, ARB и параллельного тестирования используются для максимального повышения пропускной способности производственной линии. ATSP9020 предназначен для производственной калибровки и проверки и поддерживает сотовые и несотовые системы.
Поддерживаемые технологии
ATSP9020 поддерживает тестирование большинства распространённых технологий связи: мобильных сотовых стандартов, сотовых IoT-технологий и несотовых стандартов. Также поддерживаются RF-тесты SparkLink SLB/SLE.
| Категория | Технологии |
|---|---|
| Сотовые технологии | 5G NR (sub-6 GHz); RedCap; LTE / LTE-Advanced; C-V2X; WCDMA; GSM/EDGE; CDMA2000; TD-SCDMA |
| Несотовые технологии | WLAN IEEE 802.11 a/b/g/n/ac/ax/be; Bluetooth до 5.0; SparkLink SLE; SparkLink SLB; Zigbee |
| GNSS | GPS; BeiDou |
| IoT | NB-IoT; CAT M1 |
Возможности тестирования
Ориентация на высокий процент прохождения с первого раза
Производительность и режимы тестирования
Производственная линия терминалов одновременно предъявляет требования к эффективности тестирования и стоимости. Количество каналов, поддерживаемых одним прибором, и интеллектуальное разделение каналов являются важными показателями производительности тестовой системы.
ATSP9020 поддерживает обычное тестирование, ping-pong, MUTEX/SYNC и Smart Channel. Один ATSP9020 может обеспечивать производительность от 1 до 8 обычных приборов. Прибор позволяет выполнять ping-pong тестирование нескольких терминалов, а также подключаться к нескольким антенным портам одного терминала для последовательного тестирования.
Один радиочастотный модуль TRx ATSP9020 может использоваться как один или несколько (не более 8) независимых приборов. Каждый из них поддерживает RF-последовательности для различных режимов ARB. Это позволяет адаптировать систему к текущим и будущим задачам калибровки и проверки терминалов, повышать эффективность испытаний и снижать затраты на производственное тестирование и обслуживание.
ATSP9020.
Режимы тестирования: Single DUT, Interleaving и DL broadcast.
ATSP9020.
Пример многотерминального тестирования Multi-UE.Интерфейсы
ATSP9020.

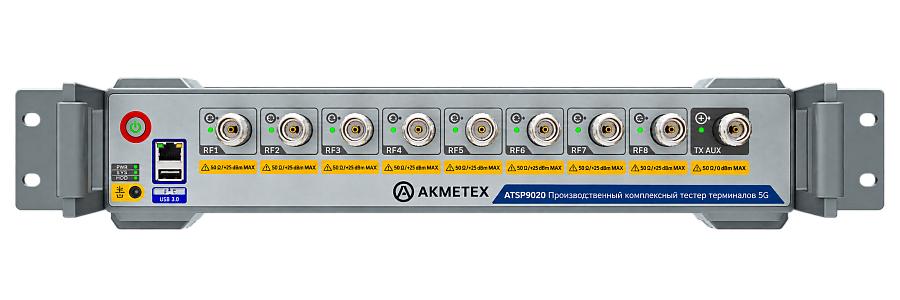

Передняя панель и назначение интерфейсов.| № | Интерфейс |
|---|---|
| 1 | Кнопка питания Power On/Off ×1 |
| 2 | RF1–RF8 I/O, N-type: дуплексный / широковещательный режим, быстрое подключение (fast insertion) |
| 3 | RF OUT ×1, N-type, Tx AUX: широковещательный режим, быстрое подключение (fast insertion) |
| 4 | LED-индикация Ready / Remote / Error и IP RST |
| 5 | LAN ×1 и USB ×1 |
ATSP9020.
Задняя панель и интерфейсы.| № | Интерфейс |
|---|---|
| 6 | Разъём заземления ×1 |
| 7 | LAN ×1 |
| 8 | HDMI ×1 |
| 9 | USB ×1 |
| 10 | Trigger In/Out, BNC |
| 11 | Опорная частота 10 МГц, BNC |
| 12 | Разъём адаптера питания |
Технические характеристики RF-генератора
| Параметр | Значение |
|---|---|
| Диапазон частот | 400 МГц–6000 МГц |
| Разрешение по частоте | 0,1 Гц |
| Диапазон выходного уровня RF1–RF8 | 400–4000 МГц:CW −130…−5 dBm; PEP до −5 dBm; overranging PEP до 0 dBm.4000–6000 МГц:CW −120…−10 dBm; PEP до −10 dBm; overranging PEP до −5 dBm. |
| Диапазон выходного уровня Tx AUX | 400–4000 МГц: CW −80…+8 dBm; PEP до +8 dBm; overranging PEP до +13 dBm.4000–6000 МГц: CW −80…+8 dBm; PEP до +8 dBm; overranging PEP до +13 dBm. |
| Разрешение выходного уровня | 0,01 dB |
| Неопределённость выходного уровня RF1–RF8, мощность >−120 dBm | +20…+30 °C:400–2700 МГц +5…+45 °C: 400–2700 МГц |
| Неопределённость выходного уровня Tx AUX, уровень >−80 dBm | +20…+30 °C: 400–2700 МГц +5…+45 °C: 400–2700 МГц |
| Разбаланс выходного уровня RF1–RF8 | Тип. |
| FDA — диапазон частотно-зависимого ослабления | −30…0 dB; диапазон с гарантированной точностью −10…0 dB |
| Утечка несущей | При выходном уровне > −80 dBm: При выходном уровне −110…−130 dBm: абсолютный уровень утечки |
| Подавление 2-й гармоники | >30 dB |
| Подавление 3-й гармоники | >40 dB |
| Подавление негармонических составляющих | Смещение от несущей >5 кГц, выходной уровень >−40 dBm, полномасштабный CW-сигнал: 400–3300 МГц: >60 dB; 3300–3600 МГц: >25 dB; 3600–6000 МГц: >40 dB. |
| Фазовый шум | Смещение от несущей ≥1 МГц: 400–3300 МГц: 3300–6000 МГц: |
| Выходной SNR RF1–RF8 | Смещение 5 МГц от несущей, выходной уровень >−30 dBm: 400–3300 МГц: >90 dB, тип. >98 dB (1 кГц); 3300–6000 МГц: >89 dB (1 кГц); >122 dB, тип. >128 dB (1 Гц). |
| Максимальная RF-полоса | 160 МГц |
| Память ARB | 8 ГБ |
| Длина слова ARB | 16 бит I/Q на канал |
Технические характеристики RF-анализатора
| Параметр | Значение |
|---|---|
| Диапазон частот | 400 МГц–6000 МГц |
| Разрешение по частоте | 0,1 Гц |
| Диапазон входного уровня, RBW=1 кГц | 400–4000 МГц: CW −84…+34 dBm; PEP до +36 dBm.4000–6000 МГц: CW −74…+34 dBm; PEP до +36 dBm.Максимальный входной уровень DC: 0 В DC. |
| Динамический диапазон опорного уровня, CW | 400–4000 МГц, RBW 1 кГц: >100 dB; 4000–6000 МГц, RBW 1 кГц: >97 dB |
| Диапазон опорного уровня, полный динамический диапазон, CW | 400–4000 МГц, RBW 1 кГц: −8…+42 dBm; 4000–6000 МГц, RBW 1 кГц: +2…+42 dBm |
| Неопределённость входной мощности +20…+30 °C | 400–3300 МГц |
| Неопределённость входной мощности +5…+45 °C | 400–3300 МГц |
| Максимальная полоса приёма | 160 МГц |
| Неравномерность в полосе | |
| Отклик 2-й гармоники | |
| Отклик 3-й гармоники | |
| Подавление зеркального канала | 25 dBc |
| Шумовой пол | @ опорном уровне >−10 dBm: |
| Линейность заданного опорного уровня | +20…+30 °C, 0…−40 dB: |
| Паразитные отклики | Полномасштабный однотональный входной сигнал: 400–3300 МГц: 3300–3700 МГц: 3700–6000 МГц: |
| Фазовый шум @1 МГц | 400–4000 МГц: 4000–6000 МГц: |
| Источники запуска | FREE RUN; IF power; MARKER; Fixed cycle |
| Диапазон теста потерь тракта | 0–12 dB |
| Неопределённость потерь тракта RF1–RF8, +20…+30 °C | 400–2700 МГц: 3300–6000 МГц: |
Дополнительные RF-характеристики и синхронизация
КСВН
| Порт / диапазон | КСВН |
|---|---|
| RF1–RF8, 400–3300 МГц | |
| RF1–RF8, 3300–4000 МГц | |
| RF1–RF8, 4000–6000 МГц | |
| Tx AUX, 400–4000 МГц | |
| Tx AUX, 4000–6000 МГц |
Развязка
| Условие | 900 МГц | 2400 МГц | 3800 МГц | 6000 МГц |
|---|---|---|---|---|
| Измеритель мощности: любой OFF-порт → активный порт, RF-генератор активен | тип. >50 dB | тип. >55 dB | тип. >60 dB | тип. >50 dB |
| Измеритель мощности: любой OFF-порт → активный порт, RF-генератор на активном порту выключен | тип. >95 dB | тип. >85 dB | тип. >80 dB | тип. >65 dB |
| RF-генератор: активный порт → любой OFF-порт | тип. >80 dB | тип. >70 dB | тип. >65 dB | тип. >50 dB |
| RF-генератор: порт измерителя мощности → порт RF-генератора | тип. >60 dB | тип. >60 dB | тип. >60 dB | тип. >60 dB |
| Порт RF-генератора → порт измерителя мощности, генератор на порту измерителя выключен | тип. >50 dB | тип. >40 dB | тип. >35 dB | тип. >25 dB |
| Параметр | Значение |
|---|---|
| Время переключения порта list mode | |
| Время установки мощности передачи | |
| Время установки опорного уровня приёма | |
| Время переключения частоты / частоты дискретизации | |
| Количество конфигурируемых каналов (single) | 10 000 (макс.) |
| Объём данных одной выборки | 8 ГБ |
Внутренний OCXO и опорная частота
| Параметр | Значение |
|---|---|
| Выходная амплитуда OCXO | 1,2 В ±200 мВ |
| Неопределённость | ±0,1 Гц @ 10 МГц |
| Максимальное старение / год | |
| Максимальное старение / день | |
| Диапазон мощности внешнего 10 МГц опорного сигнала | −15…+25 dBm |
| Диапазон частоты внешней опоры 10 МГц | 10 МГц ±5 Гц |
| Время стабилизации при переключении опорного генератора | |
| Температурная стабильность 10…45 °C | |
| Фазовый шум | −85 dBc/Hz @1 Гц; −120 @10 Гц; −140 @100 Гц; −150 @1 кГц; −155 @10 кГц |
| Амплитуда выхода 10 МГц | 2 В ±200 мВ |
| Точность опорного выхода 10 МГц | ±0,1 Гц @ 10 МГц |
| Амплитуда входа 10 МГц | 0,4–4 В |
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 386 мм (Ш) × 400 мм (В) × 61,4 мм (Г) |
| Масса | 8 кг |
Конфигурация и программные опции
Аппаратная часть
| № | Наименование | Модель |
|---|---|---|
| 1 | Основной блок производственного тестера связи ATSP9020 | ATSP9020A |
Программное обеспечение
| № | Наименование | Модель |
|---|---|---|
| 2 | ATSP9020-WM100 — пакет генерации и измерений LTE V1.0 | ATSP9020-WM100 |
| 2.1 | ATSP9020-WM101 — генерация и измерения LTE | ATSP9020-WM101 |
| 2.2 | ATSP9020-WM102 — генерация и измерения LTE-A | ATSP9020-WM102 |
| 2.3 | ATSP9020-WM103 — генерация и измерения LTE Cat-M1 | ATSP9020-WM103 |
| 2.4 | ATSP9020-WM104 — генерация и измерения LTE R14 C-V2X PC5 | ATSP9020-WM104 |
| 3 | ATSP9020-WM200 — пакет генерации и измерений WCDMA V1.0 | ATSP9020-WM200 |
| 4 | ATSP9020-WM300 — пакет генерации и измерений TD-SCDMA V1.0 | ATSP9020-WM300 |
| 5 | ATSP9020-WM400 — пакет генерации и измерений GSM V1.0 | ATSP9020-WM400 |
| 6 | ATSP9020-WM500 — пакет генерации и измерений CDMA2000 V1.0 | ATSP9020-WM500 |
| 7 | ATSP9020-WM700 — пакет Connectivity Waveforms and Measurements V1.0 | ATSP9020-WM700 |
| 7.1 | ATSP9020-WM701 — WLAN IEEE 802.11a/b/g/n, генерация и измерения | ATSP9020-WM701 |
| 7.2 | ATSP9020-WM702 — WLAN IEEE 802.11ac, генерация и измерения | ATSP9020-WM702 |
| 7.3 | ATSP9020-WM703 — WLAN IEEE 802.11ax SISO, генерация и измерения | ATSP9020-WM703 |
| 7.4 | ATSP9020-WM704 — WLAN IEEE 802.11be SISO, генерация и измерения, 160 МГц | ATSP9020-WM704 |
| 7.5 | ATSP9020-WM710 — Bluetooth Classic 1.x/2.x/3.x, генерация и измерения | ATSP9020-WM710 |
| 7.6 | ATSP9020-WM711 — Bluetooth Low Energy 4.0/4.1/4.2, генерация и измерения | ATSP9020-WM711 |
| 7.7 | ATSP9020-WM712 — Bluetooth Low Energy 5.0, генерация и измерения | ATSP9020-WM712 |
| 7.8 | ATSP9020-WM720 — SparkLink Low Energy (SLE), генерация и измерения (G/T) | ATSP9020-WM720 |
| 7.9 | ATSP9020-WM721 — SparkLink Basic (SLB), генерация и измерения (G/T) | ATSP9020-WM721 |
| 7.10 | ATSP9020-WM740 — LR-WPAN (Zigbee), генерация и измерения | ATSP9020-WM740 |
| 7.11 | ATSP9020-SparkLink Automated Testing Tools/SEQUENCE (G/T) | |
| 8 | ATSP9020-WV800 — пакет GNSS Waveforms and Measurements V1.0 | ATSP9020-WV800 |
| 8.1 | ATSP9020-WV801 — сигналы GPS | ATSP9020-WV801 |
| 8.2 | ATSP9020-WV802 — сигналы BeiDou | ATSP9020-WV802 |
| 9 | ATSP9020-WM900 — пакет RedCap Waveforms and Measurements V1.0 | ATSP9020-WM900 |
| 10 | ATSP9020-WMA00 — пакет 5G NR FR1 Waveforms and Measurements V1.0 | ATSP9020-WMA00 |
| 11 | ATSP9020-PathLoss — пакет PathLoss Waveforms and Measurements V1.0 | ATSP9020-MSB00 |
| 12 | ATSP9020-Smart Measurement Suites | ATSP9020-MM000 |
| 12.1 | ATSP9020-Smart Channel Test Suites V1.0 | ATSP9020-MM001 |
| 12.2 | ATSP9020-Mutex/Sync Test Suites V1.0 | ATSP9020-MM002 |
