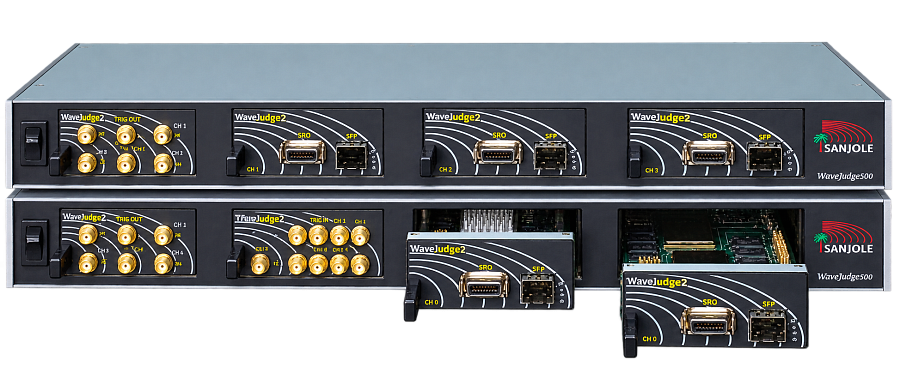

Keysight WJ5000A WaveJudge 5000 Wireless Analyzer Platform

Name: Keysight WJ5000A WaveJudge 5000 Wireless Analyzer Platform — модульная платформа захвата и анализа беспроводных сигналов LTE/5G, NTN и Wi-Fi
Brand: Keysight Technologies
Availability: PreOrder

Keysight WJ5000A WaveJudge 5000 Wireless Analyzer Platform — модульная платформа захвата и анализа беспроводных сигналов LTE/5G, NTN и Wi-Fi

Keysight WJ5000A WaveJudge — модульная платформа анализатора беспроводных сетей для пассивного захвата и совместного анализа RF-сигналов и протокольного обмена. Поддерживает LTE, NB-IoT, eMTC, 5G NR, C-V2X и Wi-Fi, диапазон 380 МГц–11,4 ГГц, полосу до 800 МГц и FR2 до 42,5 ГГц с mmWaveJudge. Масштабируется до 8 RF-портов на шасси и декодирует MAC, RLC, PDCP, RRC, NAS и TCP/IP в реальном времени.

Тип:Масштабируемая аппаратная платформа для пассивного OTA-захвата RF/IQ, декодирования протоколов и анализа беспроводных сигналов

Частотный диапазон:380 МГц–6 ГГц или 2–11,4 ГГц в зависимости от RF-модуля; с внешним mmWave-преобразователем — до 42,5 ГГц

Полоса анализа:До 800 МГц на RF-порт

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Полоса анализа:До 800 МГц на RF-порт

Модели

Сервис

WJ5000A WaveJudge — платформа анализатора беспроводных сетей

Для чего нужен WJ5000A: задачи и решаемые проблемы

Keysight WJ5000A WaveJudge применяется для пассивного захвата и детального анализа радиообмена в беспроводных сетях. Платформа позволяет наблюдать реальные сигналы и протокольные процедуры без вмешательства в работу исследуемой сети и помогает определить, на каком уровне возникает проблема — в радиосигнале или в протокольном обмене.

• Поиск причин сбоев связи. Анализ фактического радиообмена помогает локализовать проблемы установления и поддержания соединения, ошибки сигнальных процедур и другие нарушения взаимодействия между устройством и сетью.

• Одновременный анализ RF и протоколов. Инженер может сопоставлять параметры радиосигнала с декодированными данными уровней MAC, RLC, PDCP, RRC, NAS и TCP/IP, чтобы быстрее определить источник неисправности.

• Анализ сетей и устройств в реальном времени. WJ5000A позволяет захватывать и декодировать беспроводной трафик во время испытаний, что удобно при разработке, интеграции, валидации и поиске неисправностей.

• Исследование LTE и IoT-сетей. Поддерживается декодирование LTE, NB-IoT и eMTC в реальном времени.

• Работа с широкополосными 5G-сигналами. Платформа поддерживает диапазоны FR1 и FR2 и полосу канала до 800 МГц, что позволяет использовать её при исследовании современных 5G-систем.

• Многоканальные измерения. Масштабируемое число RF-портов позволяет одновременно наблюдать несколько сигналов и конфигураций в составе одной измерительной системы.

В результате WJ5000A помогает сократить время диагностики сложных проблем беспроводной связи: вместо раздельного анализа радиочасти и протокольных логов инженер получает единое представление о том, что происходило в эфире и как на это реагировали протоколы сети.

Введение

Этот даташит описывает основные технические характеристики платформы Keysight WJ5000A WaveJudge Wireless Analyzer.

Keysight WJ5000A WaveJudge Wireless Analyzer Platform

Общие характеристики

• масштабируемая архитектура с поддержкой до 256 модулей;

• гибкий выбор модулей, включая RF, синтезатор, DSP и SSD-память;

• широкополосный RF-диапазон от 380 МГц до 11,4 ГГц с полосой до 800 МГц;

• дополнительный mmWave-модуль для тестирования Frequency Range 2 (FR2) — до 42,5 ГГц;

• широкий динамический диапазон для использования в лаборатории и в полевых условиях;

• когерентные RF-порты — до 16 в одном наборе;

• все режимы передачи — до 8 слоёв;

• агрегация несущих (CA) до 8 компонентных несущих (CC) с каналами до 800 МГц;

• потоковый анализ в реальном времени неограниченного числа тестируемых устройств в течение любого времени;

• хранение IQ-данных на расширяемом SSD в течение минут или часов;

• отличные характеристики фазового шума вблизи несущей.

Форматы модуляции

• OFDMA/SC-FDMA с BPSK;

• QPSK;

• 16QAM;

• 64QAM;

• 256QAM;

• 1024QAM;

• Zadoff-Chu.

Графики

• созвездие;

• двумерное физическое представление;

• мощность во временной области;

• EVM в зависимости от поднесущей;

• EVM в зависимости от времени символа;

• ранг MIMO по поднесущим;

• ранг MIMO по символам;

• пропускная способность и BLER;

• спектральная неравномерность (частотная область);

• амплитудная неравномерность (временная область);

• CCDF, PAPR;

• спектральная мощность;

• амплитуда, фаза и частота во время сигнала синхронизации;

• импульсная характеристика.

Примеры статистических параметров

• EVM;

• пиковый EVM;

• EVM опорного сигнала;

• ошибка частоты несущей и тактовой частоты дискретизации;

• IQ-смещение;

• коэффициент ошибок CFI;

• биты полезной нагрузки;

• CRC;

• количество TB;

• SINR, RSSI, RSRP, RSRQ;

• RNTI;

• MCS;

• N ресурсов;

• тип модуляции.

Декодирование анализатором протоколов

• MAC;

• RLC;

• PDCP;

• RRC;

• NAS;

• TCP/IP (доступно декодирование, поддерживаемое Wireshark).

Общие технические характеристики

Платформа WJ5000A состоит из шасси и четырёх модулей. Комбинации RF-модулей приёмника RXJudge, модулей синтезатора SynthJudge, SSD-модулей хранения StoraJudge и модулей обработки IntelliJudge обеспечивают анализ различных технологий, включая LTE, NB-IoT, eMTC, 5G NR, C-V2X и Wi-Fi. В зависимости от используемых модулей RXJudge каждое шасси поддерживает до 8 RF-портов и до 2 модулей синтезатора.

Характеристики шасси

Параметр	Спецификация	Условия
Диапазон рабочих температур	0–55 °C	—
Диапазон температур хранения	−40–80 °C	—
Размеры	16,75 × 1,72 × 12 дюймов (Ш × В × Г)	—
Калибровка	Регулярная калибровка не требуется	—
Питание	12 В DC, 18,3 А	Преобразователь → шасси
Питание	110 или 240 В AC, 2,5 А, 50 или 60 Гц	AC → преобразователь

Входы и выходы задней панели

Порт	Описание	Тип разъёма	Спецификация
GPS ANT IN	Вход от GPS-антенны с использованием LNA	SMA, гнездо	0–5 В, 0,1 мкА, 0,9 В — низкий уровень, 1,2 В — высокий уровень
PPS IN	Вход внешнего источника точного времени	SMA, гнездо	1 pps, уровень сигнала TTL
PPS OUT	Выход GPS pulse per second, полученный из GPS-сигнала на порте GPS ANT IN	SMA, гнездо	1 pps, уровень сигнала TTL
SYNC OUT	Выход для синхронизации нескольких шасси	RF twinax	—
SYNC AUX OUT	Выход для синхронизации нескольких шасси	RF twinax	—
SYNC IN	Вход для синхронизации нескольких шасси	RF twinax	—
TRIGGER AUX IN	Вход от шасси, анализирующего 4G, для синхронизации с шасси, анализирующим 5G	RF twinax	—
DC IN	Вход внешнего питания DC	—	12 В DC, 18,3 А

StoraJudge — SSD-модуль хранения IQ

Хранение до 1 ТБ на SSD. Для соединения с другими модулями WaveJudge используются два интерфейса SRIO.

Разъёмы передней панели

Порт	Описание	Спецификация
SRIO ×2	Соединение с другими модулями	20 Gb

Модуль IntelliJudge2

Каждый модуль содержит:

• два многоядерных DSP TM320C6670;

• 4 ГБ DDR3 SDRAM;

• 8-портовый коммутатор Gen2 SRIO.

Разъёмы передней панели

Порт	Описание	Спецификация
SRIO	Соединение с другими модулями	20 Gb
SFP	Подключение к внешнему ПК	Ethernet 1 Gb

RXJudge — 4-портовый RF-модуль приёмника

В каждом шасси WJ5000A может использоваться один или два модуля RXJudge. Каждый модуль RXJudge имеет 4 RF-порта. Для каждого модуля RXJudge требуется как минимум один вход от модуля SynthJudge.

Амплитудные характеристики

Параметр	Спецификация	Условия
Максимальный входной уровень	≤ 22 dBm	—
DANL		1024 точки, полоса канала 10 МГц (приблизительно 15 кГц RBW)
Диапазон измерений	От DANL до максимального входного уровня	—
Абсолютная точность по амплитуде		—
Относительная точность по амплитуде		Соседние тоны — 11 кГц
Ослабление	0–60 дБ с шагом 2 дБ	—
Переменное усиление	−35…25 дБ, тип.	На 2 ГГц

Частотные характеристики

Параметр	Спецификация	Условия
Диапазон частот	380 МГц–6 ГГц	От входа синтезатора
Разрешение центральной частоты	1 Гц	—
Максимальная мгновенная полоса	40 МГц	—

Характеристики дискретизации

Параметр	Спецификация	Условия
Разрядность A/D	16 бит	—
Тактовая частота A/D (частота дискретизации)	90 МГц	—
Искажения второй гармоники		—
Искажения третьей гармоники		—
Двухтоновая интермодуляция		—
Устанавливаемая частота дискретизации (Fs)	1–45 МГц	Оптимизировано для полосы канала
Точность установки частоты дискретизации	10 Гц, тип.	—

Входы передней панели

Входной порт	Описание	Тип разъёма	Спецификация
CH 0	RF-вход 1	SMA, гнездо	50 Ом
CH 1	RF-вход 2	SMA, гнездо	50 Ом
CH 2	RF-вход 3	SMA, гнездо	50 Ом
CH 3	RF-вход 4	SMA, гнездо	50 Ом
SYNTH 1 IN	Вход синтезатора для CH 0 и CH 1	MCX, гнездо	50 Ом, AC-связь
SYNTH 2 IN	Вход синтезатора для CH 2 и CH 3	MCX, гнездо	50 Ом, AC-связь

Пример измеренных характеристик

Параметр	Измеренная характеристика	Условия
Уровень шума EVM	−98,1 dBm	Канал LTE 10 МГц
Шум PHY-оценки	2 дБ	Канал LTE 10 МГц
Фактический уровень шумового пола	−100,1 dBm	Канал LTE 10 МГц
Теоретический уровень шумового пола	−104 dBm	Канал LTE 10 МГц
Коэффициент шума	3,9 дБ	Канал LTE 10 МГц с ослаблением 0 дБ

Пример измеренного мгновенного динамического диапазона WJ5000A для канала LTE 10 МГц

Рисунок 1.

Пример измеренного мгновенного динамического диапазона для канала LTE 10 МГц

Пример измеренного полного динамического диапазона WJ5000A для канала LTE 10 МГц

Рисунок 2.

Пример измеренного полного динамического диапазона для канала LTE 10 МГц

SynthJudge 2-OXCO — модуль тактовой частоты

Модули SynthJudge формируют опорную частоту для модулей RXJudge через входные порты FREQ 1/2 на модуле RXJudge. Модуль SynthJudge может находиться в другом шасси, чем модуль RXJudge. В качестве опции вместо OCXO SynthJudge на порт REF IN может подаваться внешний опорный сигнал.

Частотные характеристики

Параметр	Спецификация	Условия
Диапазон частоты несущей	380 МГц–6 ГГц	—
Разрешение центральной частоты	4 Гц	—
Точность калибровки частоты несущей		—
Фазовый шум одной боковой полосы		Смещение 1 кГц, нормировано к 2 ГГц
Фазовый шум одной боковой полосы		Смещение 10 кГц, нормировано к 2 ГГц
Фазовый шум одной боковой полосы		Смещение 100 кГц, нормировано к 2 ГГц
Фазовый шум одной боковой полосы		Смещение 1 МГц, нормировано к 2 ГГц
Опорная частота OCXO	100 МГц	—
Температурная стабильность OCXO		0–50 °C
Старение OCXO		За 1 год
Старение OCXO		За 10 лет
Точность калибровки OCXO		—
Точность частоты OCXO		—
Частота внешнего опорного входа	10	—
Уровень внешнего опорного входа	0,8–3,3 V p-p	—

Входы и выходы передней панели

Порт	Описание	Тип разъёма	Спецификация
REF IN	Опциональный внешний вход опорного сигнала 10 МГц	MCX, гнездо	50 Ом
FREQ 1 OUT	Первый набор из четырёх выходов тактовой частоты, одновременно работающих на одной частоте	MCX, гнездо	50 Ом
FREQ 2 OUT	Второй набор из четырёх выходов тактовой частоты, одновременно работающих на одной частоте	MCX, гнездо	50 Ом

RXJudge Digital IF — модуль цифровой ПЧ (800 МГц)

В каждом шасси WJ5000A может использоваться один или два модуля RXJudge digital IF. Каждый модуль RXJudge digital IF имеет 1 RF-порт и встроенный синтезатор. Модули RXJudge digital IF и 4-портовые модули RXJudge не могут использоваться одновременно в одном шасси.

Амплитудные характеристики

Параметр	Спецификация	Условия
Максимальный входной уровень	≤ 15 dBm	—
Оптимальный диапазон измерений	−32…−2 dBm	—
Уровень триггерного входа	0–3,3 В	Уровень запуска 1,2 В
Вспомогательный триггерный выход	0–3,3 В, 50 мА	—

Частотные характеристики

Параметр	Спецификация	Условия
Диапазон частоты несущей	2–11,4 ГГц	Включая мгновенную полосу ±400 МГц
Мгновенная полоса	800 МГц	—
Частота внешнего опорного входа	10 МГц	—
Уровень внешнего опорного входа	0,8–1,8 V p-p	—

Пример типовых характеристик фазового шума WJ5000A на частоте 4 ГГц

Рисунок 3.

Пример типовых характеристик фазового шума на частоте 4 ГГц

Входы и выходы передней панели

Порт	Описание	Тип разъёма	Спецификация
RF IN	RF-вход	SMA, гнездо	300 Ом, AC-связь
mmWave	Подключение питания к опциональному WJ1000A mmWaveJudge для тестирования FR2	—	—
LO OUT	Выход LO на опциональный WJ1000A mmWaveJudge для тестирования FR2	SMA, гнездо	50 Ом
REFCLK	Опциональный внешний вход опорного сигнала 10 МГц	SMA, гнездо	300 Ом, AC-связь
TRIG IN	Опциональный триггерный вход	SMA, гнездо	100 кОм, DC-связь
AUX OUT	Возможное использование в будущем	SMA, гнездо	—

Упрощение поиска неисправностей RF и сигнализации

Keysight WJ5000A WaveJudge Wireless Analyzer упрощает поиск и устранение проблем RF и сигнализации.

• уникальное решение для пассивного захвата и анализа сигналов;

• декодирование сигналов LTE, NB-IoT и eMTC в реальном времени;

• FR1 и FR2 с полосой канала до 800 МГц;

• масштабируемое число портов на шасси.

Для получения дополнительной информации перейдите по следующим ссылкам.

• WJ5000A WaveJudge Wireless Analyzer Platform;

• SJ001A WaveJudge Wireless Analyzer Toolset;

• WJ001000A WaveJudge Wireless Analyzer software;

• WJ1000A mmWaveJudge Remote Receiver (для расширения до FR2).

подробнее свернуть

Характеристики Keysight WJ5000A WaveJudge 5000 Wireless Analyzer Platform — модульная платформа захвата и анализа

Название	Значение
Тип	Масштабируемая аппаратная платформа для пассивного OTA-захвата RF/IQ, декодирования протоколов и анализа беспроводных сигналов
Частотный диапазон	380 МГц–6 ГГц или 2–11,4 ГГц в зависимости от RF-модуля; с внешним mmWave-преобразователем — до 42,5 ГГц
Полоса анализа	До 800 МГц на RF-порт
RF-порты	4 порта на шасси; до 16 когерентных RF-портов в объединённой конфигурации
Поддерживаемое ПО	SJ001A WaveJudge Wireless Analyzer Toolset
Технологии	5G NR Release 15–16, LTE Release 9–16, RedCap Release 17, NB-NTN Release 17–18, eMTC, NB-IoT, V2X, Wi-Fi 802.11a/b/g/n/ac/ax
Протокольный анализ	PHY, MAC, RLC, PDCP, RRC, NAS, IP, SDAP; декодирование зашифрованных данных при наличии ключей
MIMO и Carrier Aggregation	До 8 пространственных слоёв; до 8 компонентных несущих
Захват данных	Потоковый анализ в реальном времени для LTE/eMTC/NB-IoT; расширяемое SSD-хранилище для длительной записи IQ-данных
Измерения	EVM, Peak EVM, Reference Signal EVM, RSSI, RSRP, RSRQ, MCS, Carrier Frequency Error, Sampling Clock Error, IQ Offset, спектральная и амплитудная плоскостность, CCDF/PAPR, MIMO Rank и Impulse Response
Масштабирование	Архитектура до 256 модулей RF, Synth, DSP и SSD
Назначение	Пассивный анализ радиоинтерфейса и протокольного обмена LTE/5G, NTN, V2X и Wi-Fi, поиск RF- и signaling-проблем, анализ MIMO и Carrier Aggregation
Особенности	Широкий динамический диапазон для лабораторных и полевых измерений, когерентный многоканальный RF-захват, длительная запись IQ, корреляция физических измерений с протокольными событиями и анализ нескольких UE одновременно

Документация Keysight WJ5000A WaveJudge 5000 Wireless Analyzer Platform — модульная платформа захвата и анализа

Keysight_WJ5000A_RU.pdf

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

Keysight Technologies

Все товары бренда
