Keysight PathWave Vector Signal Analysis (VSA) — программное

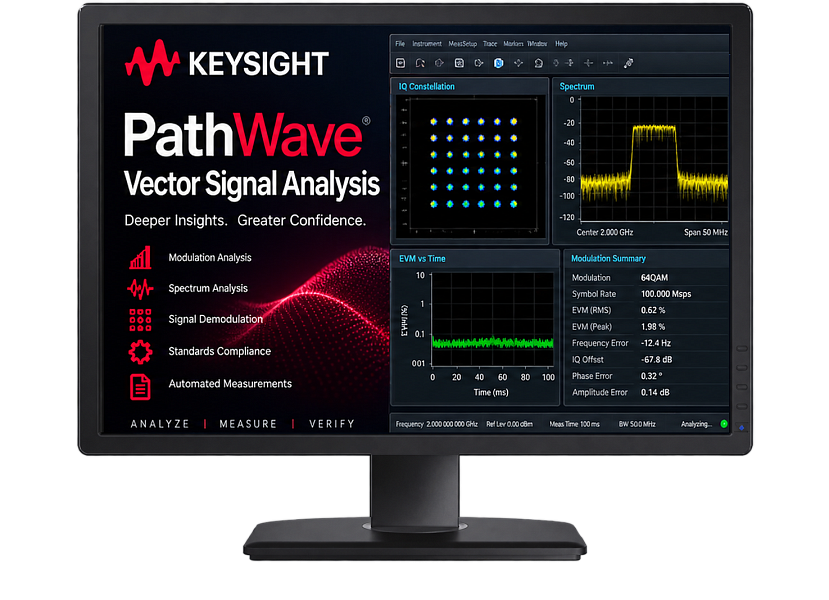

Keysight Vector Signal Analysis (89600 VSA)
Увидеть сквозь сложность
Бесплатная 30-дневная пробная версия
Загрузите программное обеспечение Vector Signal Analysis (VSA) и используйте его бесплатно в течение 30 дней для измерений с вашим аппаратным анализатором либо применяйте записанные демонстрационные сигналы, доступные через меню File > Recall > Recall Demo > тип сигнала. 30-дневная пробная лицензия может активировать все базовые возможности векторного анализа сигналов и подключения к аппаратным платформам на уровне Advanced. Запросите бесплатную пробную лицензию.
Дополнительные возможности базовой платформы 89600 VSA
Технический обзор базовой платформы 89600 VSA дополняет брошюру подробностями о подключении аппаратуры, автоматизации и средствах анализа. В базовую платформу 8960120xC входят инструменты и интерфейс VSA, а также подключение к аппаратным средствам.
Инструменты для демодуляции и анализа самых сложных сигналов
Разработка становится сложнее, когда высокие скорости передачи данных сочетаются с современным перегруженным спектром. Обнаружить проблему в сигнале необходимо, но ключевая задача — получить достаточную ясность, чтобы точно определить её причину. Программное обеспечение Keysight Vector Signal Analysis (VSA) представляет собой комплексный набор инструментов для демодуляции и векторного анализа сигналов. Эти инструменты позволяют исследовать практически каждый аспект сигнала и оптимизировать наиболее передовые разработки. При анализе компромиссов Keysight Vector Signal Analysis (VSA) помогает увидеть сквозь сложность.
Рисунок 1.
Исследование сложной модуляции развивающихся стандартов сотовой связи, таких как 5G NR (New Radio).Выбор между 89600 VSA и измерительными приложениями X-Series
Программное обеспечение Keysight Vector Signal Analysis (VSA) оптимально для оценки и диагностики беспроводных сигналов в НИОКР. Оно работает на ПК, поддерживает множество аппаратных измерительных платформ и предоставляет гибкость и развитые измерительные средства, необходимые для поиска и устранения проблем в сигналах.
Измерительные приложения X-Series предоставляют встроенные в прибор измерения для конкретных форматов, выполняемые одной кнопкой на анализаторах X-Series. Благодаря высокой скорости измерений, тестированию pass/fail и простоте эксплуатации эти приложения особенно хорошо подходят для автоматизированной верификации конструкции и производственного тестирования.
Принцип векторного анализа сигналов
Широкополосные векторно-модулированные и изменяющиеся во времени сигналы особенно эффективно анализируются с помощью FFT и других методов цифровой обработки сигналов. Векторный анализ обеспечивает быстрые высокоразрешающие спектральные измерения, демодуляцию и расширенный анализ во временной области и особенно полезен для импульсных, переходных и модулированных сигналов в системах связи, видео, вещания, радиолокации и ультразвуковой визуализации.
PathWave Vector Signal Analysis (VSA) является цифровой системой: для анализа ей нужны дискретизированные данные от прибора, программного обеспечения или цифровой шины. Измерительный front-end подключается к испытуемому устройству, оцифровывает и захватывает сигнал и передаёт на ПК последовательность блоков данных; после этого VSA выполняет векторный и модуляционный анализ.
Тестируйте современные сигналы и будьте готовы к стандартам и типам модуляции будущего
С программным обеспечением Keysight Vector Signal Analysis (VSA) можно измерять более 75 стандартов сигналов и типов модуляции для сотовой связи, включая развивающийся 5G New Radio, беспроводных соединений, WLAN 802.11ax/11be, 802.15.4/4z HRP UWB, MILCOM, спутниковой связи и других областей. Программное обеспечение Keysight Vector Signal Analysis (VSA) также позволяет использовать накопленный Keysight опыт ранней поддержки новых стандартов ещё до их окончательной ратификации.
Рисунок 2.
Проверка качества сигнала WLAN 802.11ax в нескольких областях представления.Более 75 стандартов сигналов и типов модуляции, включая
Рисунок 3.
Анализ типов модуляции от AM/FM/PM до QPSK (показано на рисунке) и вплоть до 4096 QAM.Множественные измерения: одновременный анализ и отображение нескольких сигналов
Функция множественных измерений позволяет одновременно настраивать, выполнять и отображать несколько измерений. Например, системный инженер может анализировать совместную работу сигналов 5G и LTE с использованием Dynamic Spectrum Sharing. Набор измерений можно создать и сохранить в памяти для мгновенного запуска. Можно одновременно подключаться к нескольким анализаторам либо использовать один многоканальный прибор, чтобы параллельно захватывать сигналы из различных тестовых точек или частотных диапазонов. Мощные средства отображения позволяют сравнивать и коррелировать результаты разных измерений.
Рисунок 4.
Множественные измерения обеспечивают одновременный захват, анализ и отображение нескольких сигналов. Показаны четыре измерения: векторное измерение общего спектра и CCDF, а также демодуляция GSM, W-CDMA и LTE.Синхронные и последовательные множественные измерения
PathWave VSA поддерживает одновременные и последовательные измерения для разных форматов радиосигналов, различных частотных диапазонов и нескольких приборов. Это позволяет анализировать агрегацию несущих и совместную работу 5G NR/LTE с Dynamic Spectrum Sharing.
Context Extensions позволяют единообразно настраивать несколько измерений. Для 5G NR один контекст может одновременно задать параметры EVM, Adjacent Channel Power (ACP) и Spectral Emissions Mask (SEM), обеспечивая согласованные смещения частот, опорные уровни мощности и пределы спектральной маски.
Полная характеристика искажений усилителя мощности и схем envelope tracking
Комплексные измерения «стимул–отклик» позволяют измерять и сравнивать два сигнала, включая следующие параметры:
Автоматическое временное выравнивание, компенсация амплитуды и фазы упрощают настройку и анализ. Уникальная возможность программного обеспечения Keysight Vector Signal Analysis (VSA) сравнивать сигналы основной полосы и RF делает его подходящим инструментом для оптимизации и валидации усилителей мощности с envelope tracking и схем их питания.
Рисунок 5.
Применение всех расширенных средств отображения и диагностики программного обеспечения к измерениям «стимул–отклик».Аналоговая демодуляция AM, FM, PM и компонентные измерения
Расширение аналоговой демодуляции VSA предназначено для анализа амплитудной (AM), частотной (FM) и фазовой (PM) модуляции. Помимо базовой демодуляции, оно может применяться для исследования стабильности частоты генераторов и переходных процессов фазы и частоты. Фазовая демодуляция позволяет измерять случайные фазовые флуктуации во времени при анализе фазового шума, а анализ боковых полос помогает выявлять модуляционные составляющие в фазовом шуме.
Для измерений «стимул–отклик» VSA автоматически выполняет временное выравнивание, нормализацию амплитуды и компенсацию фазовой ошибки, что упрощает AM/AM, AM/PM, измерения компрессии усиления и другие компонентные измерения.
Измерения качества канала и Component Test
Измерения качества канала характеризуют групповую задержку, линейность фазы и амплитудно-частотную характеристику канала с использованием широкополосного многотонального стимулирующего сигнала. Они применимы как для испытаний спутниковых трактов, так и для общего анализа каналов.
Начиная с выпуска VSA 2026 U2 название Channel Quality Measurement изменено на Component Test Measurement. Расширенные возможности Component Test — статистический режим вычислений, balanced/unbalanced I/Q response и triggerless mode — требуют отдельной лицензии 89601CSDC Stimulus Response Signal Analysis.
Точно находите решение с помощью расширенных средств диагностики
Можно глубже исследовать сигналы и находить первопричину проблем с помощью измерений во временной, частотной и модуляционной областях. Спектральные характеристики количественно оцениваются высокоразрешающими FFT-измерениями и развитым набором маркеров. Качество сигнала во временной области анализируется с помощью временного стробирования, CCDF и автокорреляции. Сложные схемы модуляции исследуются по созвездию, EVM, декодированным битам и другим параметрам. Помимо стандартных инструментов, таких как созвездия, параметры IQ и общий EVM, Vector Signal Analysis (VSA) предоставляет:
Рисунок 6.
Более глубокое исследование сигналов с расширенными средствами диагностики, включая декодирование информации DOCSIS 3.1.Захват и воспроизведение сигналов
Захватывайте и воспроизводите сигналы для детального анализа без пропусков. Полнофункциональное воспроизведение облегчает анализ благодаря циклическому воспроизведению выбранного сигнала, хранению определяемых пользователем сегментов файла и графическим/числовым представлениям, показывающим ход воспроизведения файла сигнала. Гибкая обработка с перекрытием, встроенная в Vector Signal Analysis (VSA), замедляет воспроизведение для детального анализа захваченного файла.
Одновременный просмотр нескольких аспектов сложных сигналов
Графический интерфейс (GUI) программного обеспечения Vector Signal Analysis (VSA) помогает видеть больше и с большей ясностью. Он позволяет точно локализовать проблемы благодаря произвольному размещению и гибкому изменению размеров неограниченного числа трасс, каждая из которых может содержать неограниченное число маркеров. Формируйте нужное представление испытания для оптимизации оценки и диагностики сигнала.
Выполняйте подробный анализ динамического поведения сигналов с помощью расширенных типов отображения и запуска. Спектрограмма, цифровое послесвечение и отображение накопленной истории помогают наблюдать динамику частоты и амплитуды во времени.
Улавливайте труднообнаружимые сигналы с помощью гибких триггеров по амплитуде и внешнему сигналу, а также триггера по частотной маске при использовании анализаторов сигналов UXA, PXA и MXA с поддержкой режима реального времени. В совокупности эти возможности обеспечивают детализированный анализ кратковременных событий сигнала во временной, спектральной и модуляционной областях.
Рисунок 7.
Создание и выполнение спектрально-селективного триггера по частотной маске из Vector Signal Analysis (VSA) при подключении к анализаторам сигналов UXA, PXA и MXA с поддержкой режима реального времени.
Рисунок 8.
На трассе E показана паразитная составляющая в сигнале 16QAM. Эта маломощная прерывистая внутриполосная помеха маскируется сигналом и не видна при стандартном измерении спектра (трасса B). Демодуляция сигнала и просмотр EVM Spectrum с включённым отображением накопленной истории позволяют выявить эту трудноизолируемую проблему.Мощный графический интерфейс
Интерактивные hotspots, контекстные меню и настраиваемая рабочая область
Интерактивные hotspots на трассах позволяют изменять параметры непосредственно в области отображения: прокруткой мыши, вводом числового значения или выбором параметра из раскрывающегося меню. Контекстное меню по правой кнопке мыши предоставляет быстрый доступ к часто используемым функциям, например Y-autoscale.
Неограниченные трассы, Docking Manager и связанные маркеры
Система управления трассами позволяет отображать неограниченное число трасс и произвольно изменять их размеры и расположение. Docking Manager поддерживает drag-and-drop, несколько окон отображения на одном или нескольких мониторах, наложение связанных трасс, скрытие ненужных трасс и отделение окон для размещения на рабочем столе.
Связанные маркеры синхронизируют анализ между несколькими трассами: перемещение маркера на одной трассе автоматически изменяет соответствующий маркер на других. Это удобно для сопоставления событий между временной, частотной и модуляционной областями.
Ускоряйте разработку благодаря единому набору инструментов
Vector Signal Analysis (VSA) работает на ПК или внутри приборов на базе ПК и поддерживает более 45 платформ Keysight: анализаторы сигналов, осциллографы, логические анализаторы, векторные анализаторы цепей, модульные измерительные системы, а также программное обеспечение для моделирования. Это обеспечивает повторяемые и сопоставимые результаты между командами — от основной полосы до RF и mmWave, от моделирования до валидации конструкции.
Рисунок 9.
Контекстные «горячие точки» на трассе обеспечивают удобную и быструю настройку и управление измерениями.Поддерживайте 89600 VSA в актуальном состоянии
В условиях быстрого развития стандартов и постоянного совершенствования анализа сигналов услуга обновления ПО в виде подписки поддержки KeysightCare предоставляет немедленный доступ к новейшим функциям и улучшениям по мере их появления для Keysight Vector Signal Analysis (VSA).
Рисунок 10.
Использование программного обеспечения 89600 VSA более чем с 45 аппаратными платформами, включая анализаторы спектра и сигналов, модульные приборы и осциллографы.Единый анализ от моделирования до лабораторных измерений
Одна floating-лицензия VSA может использоваться на разных этапах рабочего процесса — от анализа цифрового двойника и моделирования до лабораторных измерений. На стадии моделирования PathWave VSA анализирует и визуализирует результаты симуляции; после появления прототипа те же алгоритмы измерений применяются к физическому устройству с выбранной аппаратной платформой. Это обеспечивает сопоставимость результатов от основной полосы до RF и mmWave.
Унифицированная интеграция аппаратуры и Instrument Manager
PathWave 89600 VSA подключается более чем к 45 аппаратным платформам и поддерживает более 400 моделей приборов Keysight. В едином GUI могут использоваться анализаторы сигналов, осциллографы, логические анализаторы и модульные приборы. Подключение возможно через GPIB, LAN, USB и PXI; на приборах с ПК VSA может работать непосредственно внутри прибора.
Кроме измерительной аппаратуры, VSA принимает IQ-данные из системного моделирования, различные форматы записанных файлов и поток данных от собственных дигитайзеров или пользовательского оборудования через Direct Data Connectivity (89601101C).
Instrument Manager в Utilities > Hardware заменяет прежнюю VSA IO Connections utility. Он позволяет добавлять, удалять и игнорировать соединения, повторно обнаруживать настроенные приборы командой Rediscover Instruments и включать в обнаружение VISA-приборы, управляемые через Keysight Connection Expert.
Автоматизация, события и статистический мониторинг
Event-Based Actions и Event Log
Event-Based Actions автоматизирует реакцию на заданные условия измерения и снижает необходимость ручного наблюдения при длительных тестах. Правила могут использовать значения измерений или характерные сигнальные события; при выполнении условия VSA может автоматически приостановить измерение, запустить указанный макрос или выполнить другое заданное действие.
Event Log сохраняет сработавшие события вместе с правилом, значением, вызвавшим срабатывание, именем измерения и временной меткой. Журнал можно использовать как во время измерения, так и при воспроизведении записанных данных.
Trendlines and Statistics
Trendlines and Statistics позволяет отслеживать во времени значения из маркеров, таблиц или метаданных, строить тренды и гистограммы — например, для пиковой мощности или EVM. Можно удалять среднее значение или линейный наклон для выделения полезных флуктуаций, задавать число точек и единицы оси X, а также строить X-Y Graph для анализа взаимосвязи между двумя трендами.
Автоматизация через .NET, SCPI и макросы
89600 VSA позволяет создавать тесты верификации конструкции через SCPI или поддерживаемые языки .NET, включая C#. Запись макросов фиксирует действия пользователя в GUI и упрощает создание сценариев. Функция Show Code отображает C#-код или SCPI-команды, соответствующие выполненным действиям, что ускоряет разработку автоматизированных последовательностей.
Dynamic Help
Dynamic Help предоставляет контекстно-зависимую справку непосредственно в рабочем окне. При наведении на трассу, пункт меню или настройку отображается относящийся к ней справочный текст. Окно справки можно отделить и закрепить; из интерфейса доступно более 4000 страниц справочной информации.
Базовый векторный анализ сигналов и подключение к аппаратным средствам с многоуровневыми опциями
Базовый векторный анализ сигналов 89600 VSA формирует основу набора инструментов и пользовательского интерфейса программного обеспечения Vector Signal Analysis (VSA). Исследуйте каждый аспект самых сложных современных сигналов в представлениях временной, частотной и модуляционной областей. Используйте гибкий GUI: произвольное размещение и изменение размеров неограниченного числа трасс, каждая с неограниченным числом маркеров. Развитые форматы отображения, запись и воспроизведение сигналов, а также подробная справочная система дают информацию, необходимую для анализа сигналов. Подключение к аппаратуре, входящее в базовый векторный анализ, позволяет связать 89600 VSA более чем с 400 моделями приборов Keysight. Можно выбрать подходящий прибор для конкретного приложения и применять векторный анализ сигналов во всей смешанной сигнальной системе.
Начиная с выпуска VSA 2025 U1, в 89600 VSA введены три уровня опций, предназначенные для баланса стоимости и возможностей в широком диапазоне измерительных задач. Для работы базовой платформы 89600 VSA требуется как минимум один из этих уровней.
Уровень Essentials (89601203C)
Уровень Standard (89601202C или 89601203C с 89601202U)
Уровень Advanced (89601201C или 89601202C с 89601201U)
Для существующих пользователей устаревшая лицензия 89601200C без разрыва переходит на уровень Advanced (89601201C), сохраняя те же развитые возможности и гибкость измерений. Она полностью совместима с VSA версии 2019 U1 и выше, включая версии до и после обновления VSA 2025 U1. Это обеспечивает непрерывность для существующих пользователей и доступ к новым функциям.
Новые многоуровневые опции 89601201C, 89601202C и 89601203C требуют VSA 2025 U1 или новее. Апгрейды 89601201U и 89601202U требуют VSA 2025 U2 или новее. Для подробных рекомендаций по совместимости и планированию перехода обратитесь к представителю Keysight.
Рисунок 11.
Определение уровней 89600 VSA и рекомендации по областям применения.Как выбрать подходящую аппаратную платформу и уровень VSA
На рисунке выше показаны уровни программного обеспечения 89600 VSA. При выборе конфигурации учитывайте следующие факторы:
Проектирование 5G NR FR1Ключевые требования:• Частота: 450 МГц – 6 ГГц • Полоса: ≤ 100 МГц • Анализ одной несущей Рекомендовано:Аппаратура: MXA N9020B Уровень: Essentials (89601203C) | Исследования mmWaveКлючевые требования: • Частота: > 55 ГГц • Широкополосный анализ • Несколько каналов/MIMO Рекомендовано: Аппаратура: UXA N9042B + V3050A Уровень: Advanced (89601201C) | Спутниковая связьКлючевые требования: • X/Ku/Ka-диапазон (до 40 ГГц) • Умеренная полоса • Несколько каналов Рекомендовано: Аппаратура: PXA N9030B Уровень: Standard (89601202C) |
Приведённые примеры показывают типовые сочетания аппаратуры и уровней. Конкретные требования могут отличаться. Для подробного подбора конфигурации обратитесь к представителю Keysight. Полный список поддерживаемых аппаратных конфигураций доступен у Keysight. Ниже приведена таблица базовых конфигураций уровней векторного анализа, рекомендуемых Keysight для аппаратных платформ.
Рекомендуемый базовый векторный анализ 89600 VSA с многоуровневыми опциями по моделям аппаратуры
| Модель аппаратуры | Макс. частота | Макс. полоса | Макс. каналов | Уровень VSA |
|---|---|---|---|---|
| UXA N9042B | 75 ГГц | 4 ГГц | 1 | 89601202C (рекомендуется) 89601201C (частота >55 ГГц или полоса >2 ГГц) |
| UXA N9042B + V3050A | 110 ГГц | 4 ГГц | 1 | 89601201C (рекомендуется) |
| UXA N9041B | 110 ГГц | 1 ГГц | 1 | 89601201C (рекомендуется) |
| UXA N9040B | 50 ГГц | 1 ГГц | 1 | 89601202C (рекомендуется) |
| PXA N9032B | 55 ГГц | 2 ГГц | 1 | 89601202C (рекомендуется) |
| PXA N9030A / N9030B | 50 ГГц | 2 ГГц | 1 | 89601202C (рекомендуется) |
| MXA N9021B | 50 ГГц | 510 МГц | 1 | 89601202C (рекомендуется) |
| MXA N9020A / N9020B | 50 ГГц | 160 МГц | 1 | 89601202C (рекомендуется) |
| EXA N9010A/B | 44 ГГц | 40 МГц | 1 | 89601203C (рекомендуется) 89601202C (частота >8 ГГц) |
| CXA N9000A/B | 26,5 ГГц | 25 МГц | 1 | 89601203C (рекомендуется) 89601202C (частота >8 ГГц) |
| CXA-m M9290A | 26,5 ГГц | 25 МГц | 1 | 89601203C (рекомендуется) 89601202C (частота >8 ГГц) |
| PXE N9048B | 44 ГГц | 40 МГц | 1 | 89601202C (рекомендуется) |
| MXE N9038B | 44 ГГц | 160 МГц | 1 | 89601202C (рекомендуется) |
| PXI VXT M9421A/1xA PXI VXT M941xE | 26,5 ГГц | 1,2 ГГц | 8 | 89601202C (рекомендуется) 89601201C (измерительных каналов >4) |
| PXI VSA M9391A/M9393A | 27 ГГц | 160 МГц | 4 | 89601202C (рекомендуется) |
| Radio Test Set M8920A/B | 26,5 ГГц | 1,2 ГГц | 1 | 89601202C (рекомендуется) |
| OMA N4391B | 110 ГГц | 110 ГГц | 4 | 89601201C (рекомендуется) |
| UXR | 110 ГГц | 110 ГГц 2,16 ГГц (DDC) 320 МГц (RTSA) | 4 | 89601202C (рекомендуется) 89601201C (частота >55 ГГц, полоса >2,16 ГГц или каналов >4) |
| MXR | 6 ГГц | 6 ГГц 2 ГГц (DDC) 320 МГц (RTSA) | 8 | 89601202C (рекомендуется) 89601201C (полоса >2,16 ГГц или каналов >4) |
| EXR | 6 ГГц | 6 ГГц | 8 | |
| InfiniiVision HD3 | 1 ГГц | 1 ГГц | 4 | 89601203C (рекомендуется) |
| FieldFox N99xxA/B/C | 54 ГГц | 100 МГц | 1 | 89601202C (рекомендуется) |
| FieldFox N99xxD | 54 ГГц | 120 МГц | 1 | 89601202C (рекомендуется) |
| PNA N52xxB | 120 ГГц | 10 МГц | 1 | 89601202C (рекомендуется) 89601201C (частота >55 ГГц) |
| ENA E508xA/B | 53 ГГц | 10 МГц | 1 | 89601202C (рекомендуется) |
| PXI NA M980xA | 53 ГГц | 10 МГц | 1 | 89601202C (рекомендуется) |
| Streamline USB VNA P50xxA | 53 ГГц | 10 МГц | 1 | 89601202C (рекомендуется) |
| UXM E7515A / E7515B | 49,2 ГГц | 800 МГц | 8 | 89601202C (рекомендуется) 89601201C (измерительных каналов >4) |
| EXM E6640A | 6 ГГц | 160 МГц | 8 | 89601202C (рекомендуется) 89601201C (измерительных каналов >4) |
| Wireless Test Set E6680E | 7,3 ГГц | 800 МГц | 4 | 89601202C (рекомендуется) |
| 5G Multi-band Vector Transceiver S9110A/E, S9115A | 49 ГГц | 1,2 ГГц | 2 | 89601202C (рекомендуется) |
Технический справочник базовой платформы 89600 VSA
Следующие параметры относятся к базовым опциям 89601200C, 89601201C, 89601202C и 89601203C и, если не указано иное, не зависят от используемой аппаратной платформы.
Временная область, запись сигналов и разрешающая способность
| Параметр | Описание |
| Характеристика временной записи | Измерения основаны на time record — блоке отсчётов сигнала, из которого формируются данные временной, частотной и модуляционной областей. |
| Режим данных: Zoom | Измерение с ненулевой начальной частотой. Во временной области отображается комплексная огибающая входного сигнала — амплитуда и фаза относительно центральной частоты анализатора. |
| Режим данных: Baseband | Измерение начинается от 0 Гц. Входной сигнал оцифровывается напрямую; во временной области отображается весь сигнал — несущая и модуляция. |
| Длина time record (Main Time) | (Число частотных точек – 1) / Span при RBW mode = arbitrary, auto-coupled. |
| Разрешение по времени | 1/(k × span), где k = 2,56 для режима baseband и k = 1,28 для остальных режимов, включая zoom. |
| Запись во времени | В режиме записи входной сигнал захватывается без пропусков в высокоскоростную память time capture. Данные можно воспроизводить с полной или пониженной скоростью, сохранять на накопитель или передавать в другое приложение. При анализе записи можно изменять span и центральную частоту, если новый span полностью находится внутри исходно захваченного диапазона. |
| Объём памяти записи | Зависит от используемой аппаратной платформы. |
| Значения RBW | Диапазон доступных RBW зависит от выбранного span и числа вычисляемых частотных точек. Доступна последовательность 1-3-10 или произвольный ввод полосы. |
| Диапазон RBW | 0,287 × максимального span. |
| RBW shape factor | Форма окна выбирается для оптимизации точности амплитуды, динамического диапазона или отклика на переходные процессы. |
| Окно | Selectivity | Passband Flatness | Rejection |
| Flat top | 0,41 | 0,01 дБ | 95 dBc |
| Gaussian top | 0,25 | 0,68 дБ | 125 dBc |
| Hanning | 0,11 | 1,5 дБ | 31 dBc |
| Uniform | 0,0014 | 4,0 дБ | 13 dBc |
| Blackman-Harris | 0,26 | 0,83 дБ | 92 dBc |
| Kaiser-Bessel | 0,26 | 0,83 дБ | 89 dBc |
| Gaussian | 0,22 | 0,83 дБ | 73 dBc |
Входы и запуск измерений
| Параметр | Значение / описание |
| Число каналов | До 8 (зависит от аппаратуры). |
| Формат | Individual; I+jQ (ch1 + jch2); dual I+jQ (ch1 + jch2, ch3 + jch4). |
| Range | Выбираемый диапазон или одноразовый auto-range, устанавливающий полный входной диапазон аппаратуры; применяется к активному или ко всем каналам. |
| Coupling | AC, DC. |
| Connection | Single-ended; differential (balanced). |
| Free run | Измерения выполняются непрерывно без ожидания условия запуска. |
| Channel trigger | Триггер по уровню для сигналов основной полосы. |
| IF magnitude | Запуск по внутриполосной энергии; полоса триггера определяется span. Для zoom data. Временные критерии доступны на UXA, PXA и MXA с wideband digital IF. |
| External | Внешний сигнал через порт внешнего триггера аппаратной платформы. |
| Periodic | Доступен только для аппаратуры PSA Option 122. |
| Frequency mask trigger | Частотно-селективный запуск по маске и критерию. Доступен на UXA, PXA и MXA с real-time; может комбинироваться с временными критериями. |
| Event trigger | Позволяет задавать действия VSA по событию, например Pause Measurement или Run Macro. |
| Playback trigger | Запуск по записанным данным при воспроизведении с использованием free run, channel, magnitude или periodic style. |
| Trigger delay | Поддерживает отрицательную pre-trigger и положительную post-trigger задержку; диапазон зависит от аппаратуры. |
| Trigger hold-off | Предотвращает повторный запуск до окончания заданного интервала hold-off. |
| Arming trigger | External может использоваться как arming trigger. |
| Gate trigger | Используется для segmented capture. |
Данные трасс, межканальный анализ и Trace Math
| Тип | Описание |
| Trace Data | До 8 каналов; каждый канал отображается отдельно. |
| Autocorrelation | Автокорреляция выбранного входного канала, например для определения повторяемости сигнала при многолучевом распространении. |
| CCDF / CDF | Complementary cumulative distribution function / cumulative distribution function. |
| Correction | Корректирующие данные, полученные из калибровки. |
| Gate time | Часть main time record, отмеченная стробом при включённом time gating. |
| Instantaneous main time / spectrum | Неусреднённые временные / спектральные данные. |
| Main time | Скорректированные, передискретизированные временные данные. |
| Probability density function. | |
| PSD | Power spectral data. |
| Raw main time | Исходные временные отсчёты. |
| Spectrum | Частотный спектр, вычисленный по временной трассе. |
| AM/AM | Амплитуда response signal относительно амплитуды stimulus signal. |
| AM/PM | Фаза response signal относительно амплитуды stimulus signal. |
| Gain compression | Усиление относительно амплитуды stimulus signal. |
| Stimulus time / Response time | Сигналы после компенсации и временного выравнивания. |
| Delta EVM time | Амплитуда дифференциального вектора ошибки между stimulus и response относительно времени. |
| Channel N × M: Coherence | Степень сходства между двумя сигналами. |
| Cross correlation | Определение временной задержки общего сигнала между двумя различными трактами. |
| Cross spectrum | Взаимный спектр мощности Ch N относительно Ch M. |
| Frequency response | Частотная характеристика Ch N относительно Ch M. |
| Impulse response | Обратное преобразование frequency response для Ch N относительно Ch M. |
| Trace Math — применения | Преобразование данных каждого измерения; при multi-measurements математические операции могут выполняться между результатами разных измерений. Применения: пользовательские единицы, коррекция данных, нормализация. |
| Trace Math — операнды | Measurement data, data register, constants, jω. |
| Trace Math — операции | +, –, ×, /, conjugate, magnitude, phase, real, imaginary, square, square root, FFT, inverse FFT, windowing, logarithm, exponential, peak value, reciprocal, phase unwrap, zero, cross correlation, differentiate, smoothing, sine, cosine, tangent, power operator, constants. |
Графики, представление трасс, усреднение и Time Gating
| Параметр | Значение / описание |
| Graph settings | Выбор stimulus/response data (auto или manual); компенсация: amplitude normalization, time alignment, phase error compensation; порядок полинома curve-fit. |
| Graph results | Differential EVM, усреднённый по всем временным точкам; среднее усиление response/stimulus; задержка; средняя мощность stimulus и response; коэффициенты curve-fit. |
| Форматы трасс | Log mag (dB или linear), linear mag, real (I), real (Q), wrap phase, unwrap phase, I-Q, constellation, I-eye, Q-eye, trellis-eye, group delay. |
| Расположение трасс | Неограниченное число трасс на отделяемых сетках с пользовательским расположением. |
| Цвета | Пользовательская цветовая палитра. |
| Специальные визуализации | Cumulative history, digital persistence, spectrogram. |
| Color mapping | Color normal, color reverse, grey normal, grey reverse, user-defined. |
| Enhance | Определяет распределение цветов. |
| Threshold | Устанавливает порог для выбранного типа визуализации. |
| Усреднение | RMS (video), RMS (video) exponential, peak hold, time, time exponential. |
| Максимальное число усреднений | > 10^8. |
| Overlap processing | 0–99,99%. |
| Time Gating | Частотно-временной анализ выбранного участка для входных или аналогово-демодулированных временных данных; независимая gate delay для каждого входного канала. |
| Максимальная длина gate | Main time length. |
| Минимальная длина gate | Window shape/(0,3 × frequency span), где коэффициенты: Flat top 2,2; Hanning 1,5; Uniform 1; Blackman-Harris 2,0044; Kaiser-Bessel 2,0013; Gaussian 2,0212; Gaussian Top 2,215. |
Маркеры, OBW, ACP и Limit Lines
| Параметр | Значение / описание |
| Число маркеров | Неограниченное число на каждой трассе. |
| Типы | Normal, delta, fixed, OBW, ACP, spectrogram. |
| Поиск | Peak, next peak left/right, peak lower/higher, minimum. |
| Copy marker to | Start freq, stop freq, center freq, ref level, despread chan, analysis TS/FS, delta to span, counter to center frequency, centroid to center. |
| Marker functions | Peak signal track, frequency counter, band power, couple. |
| Band power | Расчёт band power, rms square root (of power), C/N или C/No в выбранной области временной, частотной или демодулированной трассы. |
| Occupied bandwidth (OBW) | На спектральных трассах динамически вычисляет полосу, содержащую x% мощности; x задаётся пользователем от 0 до 100%. |
| Результаты OBW | Total power in span; Power in OBW; Power ratio (OBW/Span); нижняя/верхняя частота OBW; OBW; centroid frequency; offset frequency. |
| Adjacent channel power | Применяется к спектральным трассам. Задаются центральная частота и полоса несущего канала, смещение и полоса каждого соседнего канала; reference offset позволяет размещать канал смещения в любой части экрана. |
| Результаты ACP | Pass/fail limits; carrier band power; мощность нижней и верхней полосы для каждого смещения; ACPR; worst-case ACPR; pass/fail относительно пользовательских порогов. |
| Limit tests | Набор limit lines, применяемых к trace data; задаются пользователем или формируются из сохранённой трассы. |
| Результаты limit test | Pass/fail status и margin; worst-case failed point или минимальный margin; статус всех трасс и таблица результатов. |
| Параметры limit line | Upper/lower limit; limit margin; export/import из frequency mask. |
| Программирование limit | Все функции управляются через .NET; ошибка limit test формирует measurement status event. |
Программные интерфейсы, макросы и форматы файлов
| Интерфейс / формат | Описание |
| Общий принцип | Программные интерфейсы полностью инкапсулируют доступ к измерительному front-end. Прямой программный доступ к измерительной аппаратуре через эти интерфейсы не требуется и не поддерживается. |
| .NET | Основной удалённый интерфейс. Поддерживаются среды с .NET remoting, включая Microsoft Visual Studio. Начиная с VSA 2024 Upd ate 2 клиенты .NET 6.0 и выше могут удалённо подключаться к VSA на Windows 10/11 с Linux-платформ. |
| SCPI | Предоставляет SCPI-контроллерам доступ к подмножеству функций 89600 VSA. Совместим с Keysight VEE и Command Expert; MATLAB-пользователям рекомендуется SCPI. Начиная с VSA 2025 интерфейс может отображать SCPI-команды при работе пользователя с GUI. |
| Макросы | Встроенная запись макросов и редактор C#/VB.NET; макросы можно разрабатывать на любом поддерживаемом .NET-языке. Редактор поддерживает подсветку синтаксиса и перенос кода в Microsoft Visual Studio. Старые VBA-макросы 89601A имеют доступ только к COM compatibility interface. |
| Удалённое отображение | Для удалённой работы с VSA или просмотра дисплея рекомендуется стандартное ПО удалённого доступа к ПК. |
| ASCII | Tab-delimited (.txt), comma-delimited (.csv). |
| Binary | Keysight SDF (.sdf, .cap, .dat), E3238 search system time snapshot (.cap), time recording (.cap) до 2 ГБ; файлы генераторов N5110/N5106 (.bin) могут превышать 2 ГБ начиная с VSA 2020. |
| MATLAB | MAT-file MATLAB 4+ (.mat); MATLAB 2006+ MAT-file (.mat) и HDF5 (.hdf, .h5). |
| VITA-49 | *.vita49 по DIFI v1.0/v1.1; VITA-49 stream поддерживается с VSA 2024; 4–15 bit depth по DIFI — с VSA 2025; .pcapng/.pcap как recording file, timestamp для VITA-49, привязка к stream identifier и multicast reception — с VSA 2026. |
| ORB | *.orb; поддерживается загрузка нескольких одноканальных *.orb recording files в многоканальное измерение. |
| Timestamp | Поддерживаются аппаратные или пользовательские временные метки захвата данных. |
| Simulation Environments | Keysight EDA SystemVue и ADS; MathWorks Simulink доступен только с VSA 7.00 до 17.20. |
| Размер файлов | Начиная с VSA 2018 для SDF и HDF5 доступен объём до 2^63 отсчётов на канал; это расширение не относится к MAT, ASCII и Binary (.bin). |
Ключевые параметры интеграции с X-Series
Технический обзор указывает номинальные характеристики программного обеспечения при работе с конкретными измерительными платформами. Полные спецификации определяются документацией соответствующей аппаратной платформы.
| Параметр | Значение |
| Число частотных точек — calibrated | 51–409 601. |
| Число отображаемых точек | 51–524 288. |
| ADC overload | +2 dBfs. |
| PC / анализатор | 89600 VSA может работать внутри анализатора X-Series или на внешнем ПК, соединённом по LAN. При работе на внешнем ПК данные передаются через LAN crossover cable, LAN hub или LAN switch. |
| Локальная работа | При установке внутри анализатора можно использовать подключённые по USB мышь и клавиатуру. |
| Освобождение data acquisition | При работе внутри большинства X-Series можно нажать [Mode], использовать Control > Disconnect или закрыть VSA; при удалённом ПК используется та же команда Disconnect или закрытие VSA. |
Максимальный объём и длительность захвата X-Series
| Режим / span | UXA | PXA | MXA | EXA | CXA |
| Максимальный объём захвата | |||||
| Complex samples (standard) | — | — | 4 MSa | 4 MSa | 4 MSa |
| B40 с DP2 | 512 MSa (32-bit) / 256 MSa (64-bit) | 512 MSa / 256 MSa | 512 MSa / 256 MSa¹ | 512 MSa / 256 MSa² | — |
| B85/B1X/B2X/B5X с DP4 | 1073 MSa (32-bit) / 536 MSa (64-bit) | 1073 / 536 MSa | 2147 MSa (32-bit) / 1073 MSa (64-bit) | — | — |
| H1G | 838 MSa (32-bit) | — | — | — | — |
| R10/R15/R20 | 4 GSa (32-bit) | 4 GSa (32-bit) | — | — | — |
| R40 | 4 GSa (32-bit) | — | — | — | — |
| Analog baseband samples | — | 500 MSa (Opt BBA) | 500 MSa (Opt BBA) | — | — |
| Максимальное время захвата при максимальном RF span (complex samples, 32 bit) | |||||
| 10 МГц | 40 s | 40 s | 266,6 ms | 266,6 ms | 266,6 ms |
| 25 МГц | 16 s | 16 s | 88,8 ms | 88,8 ms | 88,8 ms |
| 40 МГц (B40) | 10 s | 10 s | 10 s | 10 s | — |
| 85 МГц (B85) | 4,9 s (DP2) / 9,8 s (DP4) | 4,9 s (DP2) / 9,8 s (DP4) | 4,9 s | — | — |
| 125 МГц (B1A) | 3,3 s (DP2) / 6,6 s (DP4) | N/A | 3,3 s | — | — |
| 160 МГц (B1X) | 2,6 s (DP2) / 5,2 s (DP4) | 2,6 s (DP2) / 5,2 s (DP4) | 2,6 s | — | — |
| 255 МГц (B2X) | 7,1 s (DP4) | 7,1 s (DP4) | 3,57 s (DP4) | — | — |
| 510 МГц (B5X) | 3,55 s (DP4) | 3,55 s (DP4) | 3,56 s (DP4) | — | — |
| 1 ГГц (H1G) | 665 ms | — | — | — | — |
| 1 ГГц (R10) | 1660 ms | 1660 ms | — | — | — |
| 1,5 ГГц (R15) | 830 ms | 830 ms | — | — | — |
| 2 ГГц (R20) | 830 ms | — | — | — | — |
| 4 ГГц (R40) | 429 ms | — | — | — | — |
Подключение аппаратных платформ: анализаторы и беспроводные тестовые системы
| Класс | Модели | Входные каналы | Baseband I/Q | MIMO | Полоса анализа | Диапазон частот | EVM | Применение |
| X-Series signal analyzers | N9000A/B, N9010A/B, N9020A/B, N9021B, N9030A/B | 1; 2 при совместном управлении N9010A или N9020A | Да, опция | 2×2 MIMO с двумя N9010A/B или N9020A/B, только time-synchronous | До 510 МГц; до 25 МГц для совместно управляемых приборов | До 50 ГГц | 0,50–1,5% rms³ | От недорогих до высокопроизводительных решений baseband/RF, 2-ch MIMO |
| N9032B | 1 или 2 RF | Нет | Нет | До 2 ГГц | До 55 ГГц | TBD | mmWave, 5G, 2-ch ccEVM | |
| N9040B | 1 RF | Нет | Нет | До 1 ГГц | До 50 ГГц | 0,16–0,89% (nom) | mmWave, 5G | |
| N9041B | 1 RF | Нет | Нет | До 1 ГГц (int.), до 4 ГГц (ext.) | До 110 ГГц | 0,29–0,89% (nom) | mmWave, 5G | |
| N9042B | 1 или 2 RF | Нет | Нет | До 4 ГГц (int.), до 11 ГГц (ext.) | До 50 ГГц; до 110 ГГц с V3050A VDI mixer и N9042B-EXW | TBD | 5G, спутниковая связь, 2-ch ccEVM | |
| UXM Wireless Test Se t | E7515A | 2 RF, 2 digital | Нет | Нет | 100 МГц | 300 МГц–6 ГГц | Недоступно | Signaling test, 2G/3G/4G |
| PXE EMI receiver | N9048B | 1 RF | Нет | Нет | 40 МГц | 1 Гц–44 ГГц | Недоступно | CISPR compliance testing |
| MXE EMI receiver | N9038A | 1 RF | Нет | Нет | До 85 МГц | До 44 ГГц | Недоступно | CISPR compliance testing |
| CXA-m PXIe signal analyzer | M9290A | 1 RF | Нет | Нет | До 25 МГц | До 26,5 ГГц | Недоступно | Модульный, экономичный |
| PSA spectrum analyzer⁷ | E4440A, E4443A, E4445A, E4446A, E4447A, E4448A | 1; 2 при совместном управлении двумя приборами | Нет | 2×2 MIMO, только time-synchronous | До 80 МГц; 8 МГц для совместно управляемых приборов | До 50 ГГц | 0,50–1,5% rms⁵ | Высокопроизводительный RF |
| Wideband transceiver | E7760A, E7760B | 1 RF | Нет | Нет | 2 ГГц | 2–18 ГГц; 55–68 ГГц | Недоступно | WLAN 802.11ad, компактный mmWave 5G non-signaling |
| Wireless Device Set | E6680A, E6680E | 1–4 RF | Нет | 4×4 MIMO | До 800 МГц | До 7,3 ГГц | Недоступно | WLAN 802.11ax/11be |
| FieldFox handheld analyzers | FieldFox N99xxA/B/C (spectrum, combination analyzer) | 1 RF | Нет | Нет | До 100 МГц | До 54 ГГц | Недоступно | Полевые измерения, I&M |
| FieldFox handheld analyzers | N99xxD (spectrum, combination analyzer) | 1 RF | Нет | Нет | До 120 МГц | До 54 ГГц | Недоступно | Полевые измерения, I&M |
| Infiniium oscilloscopes | S-Series; V-Series; Z-Series; 9000 Series; 90000A; 90000 X/Q-Series⁷; 9000 H-Series⁷; UXR Series | 1/2/3/4 | Да, включая dual I+jQ и quad I+jQ | До 4×4, включая baseband | До 61 ГГц (62,5 ГГц с reduced alias protection) | До 61 ГГц (62,5 ГГц с reduced alias protection) | Недоступно | Широкая полоса, baseband, экономичный MIMO-анализ |
| Infiniium oscilloscopes | UXR Series; XR8 Class; MXR Series; EXR Series; MXR+V3050A | До 4 ch; до 4 ch; до 8 ch | — | До 4×4; до 4×4; до 8×8 | До 110 ГГц; до 33 ГГц; до 2,5 ГГц | До 110 ГГц; до 33 ГГц; до 2,5 ГГц | — | — |
| InfiniiVision | 2000 Series | До 2 ch | Да | До 2 | До 200 МГц | До 200 МГц | Недоступно | Узкополосный демодуляционный анализ |
| InfiniiVision | 4000G Series | До 4 ch | Да | До 4×4 | До 1,5 ГГц | До 1,5 ГГц | Недоступно | Узкополосный демодуляционный анализ |
| InfiniiVision | HD3 Series | До 4 ch | Да | До 4×4 | До 1 ГГц | До 1 ГГц | Недоступно | Узкополосный демодуляционный анализ |
Подключение аппаратных платформ: дигитайзеры, RF-трансиверы, VNA и PXIe
| Класс | Модели | Входные каналы | Baseband I/Q | MIMO | Полоса анализа | Диапазон частот | EVM | Применение |
| PXIe digitizer | M9203A | 2 | Да | До 8×8 | 1 ГГц | DC–2 ГГц | Недоступно | Многоканальный, широкополосный, baseband |
| PXIe digitizer | M8131A | 4 | Да | До 4×4 | До 12,5 ГГц | DC–12,5 ГГц | Недоступно | Многоканальный, MIMO, широкая полоса, multi-antenna, RF и baseband |
| PXIe digitizer | M3102A | 4 | Да | До 4×4 | До 200 МГц | DC–200 МГц | Недоступно | Многоканальный baseband, Baseband I/Q |
| PXIe digitizer | M5200A single module; M5200A multi-module с/без M9032A | 4 | Да | До 4×4 | До 2 ГГц | DC–2 ГГц | Недоступно | Многоканальный baseband, Baseband I/Q |
| AXIe high-speed digitizer | M9703A³, M9703B | 8 | Да | До 8×8 | 1 ГГц | DC–1,6 ГГц | –44 dB и –47 dB (nominal)⁴ | Многоканальный, широкополосный, baseband, multi-antenna, MIMO |
| AXIe high-speed digitizer | M9710A | 4 | Да | До 4×4 | 2,5 ГГц | DC–2,5 ГГц | Недоступно | Многоканальный, широкополосный, baseband, multi-antenna, MIMO |
| PCIe high-speed digitizer | U5303A | 8 | Да | До 8×8 | 1 ГГц | DC–1,6 ГГц | Недоступно | Многоканальный, широкополосный, baseband, multi-antenna, MIMO |
| RF sensor | N6841A | 1 | Нет | Нет | До 20 МГц | 20 МГц–6 ГГц | Недоступно | Погодозащищённый, экономичный |
| RF Transceiver | E6416A | 16 | Нет | До 16 | До 200 МГц | 30–7250 МГц | Недоступно | Massive MIMO |
| RF Transceiver | E6464A | 64 | Нет | До 64 | До 200 МГц | 30–7250 МГц | Недоступно | Massive MIMO |
| Streamline VNA | P50xxA, P50xxB | До 50 портов | Нет | Да | До 29 МГц | До 53 ГГц | Недоступно | Модульный, экономичный |
| PNA-X Pro VNA | NA5202A, NA5204A, NA5205A | До 4 портов | Нет | Да | До 33 МГц | До 50 ГГц | Недоступно | DPD усилителей, EVM преобразователей частоты, OTA phased-array antennas |
| PNA VNA | E5221B/E5222B/E5224B/E5225B/E5227B/E5241B/E5242B/E5244B/E5245B/E5247B/E5249B | До 4 портов | Нет | Да | До 33 МГц | До 67 ГГц | Недоступно | DPD усилителей, EVM преобразователей частоты, OTA phased-array antennas |
| ENA VNA | E5080B | До 4 портов | Нет | Да | До 33 МГц | До 53 ГГц | Недоступно | DPD усилителей, EVM преобразователей частоты, OTA phased-array antennas |
| Logic analyzer | Любой Logic and Protocol Analyzer, поддерживаемый его ПО | Зависит от аппаратуры | Нет | Нет | Зависит от аппаратуры | Зависит от аппаратуры | Не применимо | Digital bus и FPGA analysis, все приложения |
| PXIe VXT | M9421A, M9420A | 8 | Нет | До 8×8 (WLAN), до 4×4 (5G NR) | До 160 МГц | 60 МГц–6 ГГц | Недоступно | Модульный, экономичный, WLAN, MIMO |
| PXIe VXT | M9410A/E, M9411A/E | 4 | Нет | До 4×4 | До 1,2 ГГц | 380 МГц–6 ГГц | Недоступно | Модульный, широкополосный, 5G, WLAN, MIMO |
| PXIe VXT | M9415A/E, M9416A/E | 4 | Нет | До 4×4 | До 1,2 ГГц | 380 МГц–12 ГГц | Недоступно | Модульный, широкополосный, 5G, WLAN |
| PXIe VXT | M9415B | 4 | Нет | До 4×4 | До 1,2 ГГц | 380 МГц–20 ГГц | Недоступно | Модульный с Analog differential BBIQ |
| PXIe VSA | M9393A | До 4 на шасси | Нет | До 4×4 | До 160 МГц | 9 кГц–50 ГГц | Недоступно | Модульный, high-performance, fast, MIMO, Power Spectrum |
| PXIe VSA | M9391A | До 4 на шасси | Нет | До 4×4 | До 160 МГц | 1 МГц–6 ГГц | –42…–47,5 dB (nominal)⁴ | Модульный, широкополосный, быстрый, MIMO |
| PXIe VSA | M9393A + M9203A | До 4 на шасси | Нет | До 4×4 | До 1 ГГц | 9 кГц–50 ГГц | Недоступно | Модульный, широкополосный, быстрый |
| PXIe VNA | M980xA | До 50 портов | Нет | Да | До 29 МГц | 100 кГц–53 ГГц | Недоступно | Модульный, экономичный |
| PXIe VNA | M983xA | a receiver channel | Нет | Да | До 29 МГц | 10 МГц–44 ГГц | Недоступно | Модульный, экономичный |
| S9100A | M1740A + E7770A + M9410A | 1 | Нет | Нет | До 1,2 ГГц | FR1: 380 МГц–6 ГГц; FR2: 24,25–43,5 ГГц | Производство базовых станций 5G | |
| S9110A / S9110E (Beta) | S9110A, S9110E | 1 или 2 | Нет | Да | До 1,2 ГГц | FR1: 380 МГц–6 ГГц; FR2: 22,7–49,2 ГГц | Недоступно | Базовые станции 5G |
| S9115A | S9115A | 1 или 2 | Нет | Да | До 1,2 ГГц | FR1: 380 МГц–6 ГГц; FR2: 22,7–49,2 ГГц | Недоступно | Wideband Transceiver Test Solution |
Управление генераторами сигналов из VSA
| Класс | Модель | Частота | Каналы источника | Модуляция | Загрузка waveform | Требования |
| VXG-C | M9484C | 9 кГц–54 ГГц | 1/2/4 | Vector | Да | 89601200C: ≥2019 U1 (1 ch), ≥2024 U2 (2 ch), ≥2025 — несколько virtual signals на канал; 89601201C/202C: ≥2025 U1 |
| VXG-B | M9384B | 1 МГц–44 ГГц | 1/2 | Vector | Да | 89601200C ≥2020; 89601201C/202C ≥2025 U1 |
| VXG-m | M9383B | 1 МГц–44 ГГц | 1 | Vector | Да | 89601200C ≥2020; 89601201C/202C ≥2025 U1 |
| PXI VSG | M9381A | 1 МГц–6 ГГц | 1 | Vector | Да | 89601200C ≥2019 Update 1.3; 89601201C/202C ≥2025 U1 |
| EXG | N5172B | 9 кГц–6 ГГц | 1 | Vector | Да | 89601200C ≥2019 Update 1.3; 89601201C/202C ≥2025 U1 |
| MXG-B | N5182B | 9 кГц–6 ГГц | 1 | Vector | Да | 89601200C ≥2019 Update 1.3; 89601201C/202C ≥2025 U1 |
| MXG | N5186A | 9 кГц–8,5 ГГц | 1/4 | Vector | Да | 89601200C ≥2024 Update 1.0; 89601201C/202C ≥2025 U1 |
| PXI VXT | M9410/11/15/16A; M9410/11/15/16E | 380 МГц–6/8/12 ГГц; расширение до 26,5 ГГц | 1 | Vector | Да | 89601200C ≥2024 U1 (1 ch), ≥2025 (>1 ch); 89601201C/202C ≥2025 U1 |
| PSG | E8267D | 1 МГц–44 ГГц | 1 | Vector | Да | 89601200C ≥2019 Update 1.3; 89601201C/202C ≥2025 U1 |
| EXG | N5171B | 9 кГц–6 ГГц | 1 | Analog | Нет | 89601200C ≥2019 Update 1.3; 89601201C/202C ≥2025 U1 |
| MXG | N5181B | 9 кГц–6 ГГц | 1 | Analog | Нет | 89601200C ≥2019 Update 1.3; 89601201C/202C ≥2025 U1 |
| PSG | E8257D | 100 кГц–67 ГГц | 1 | Analog | Нет | 89601200C ≥2019 Update 1.0; 89601201C/202C ≥2025 U1 |
| 5G Multi-band Vector Transceiver | S9110A | 380 МГц–6 ГГц; 22,7–49,2 ГГц | 1/2 | Vector | Да | 89601200C ≥2024 U2; 89601201C/202C ≥2025 U1 |
| XG4-Class | AP5041A | до 40 ГГц, полоса 400 МГц | 1 | Vector | Да | 89601200C/201C/202C ≥2026 U2 |
| XG4-Class | AP5042A | до 40 ГГц, полоса 400 МГц | 4 | Vector | Да | 89601200C/201C/202C ≥2026 U2 |
| AWG | M8190A | Max sample rate 12 GSa/s, 5 ГГц | 1/2 | Vector | Да | 89601200C/201C/202C ≥2026 U2 |
| AWG | M8195A | Max sample rate 65 GSa/s, 25 ГГц | 1/2/3/4 | Vector | Да | 89601200C/201C/202C ≥2026 U2 |
| AWG | M8198A | Max sample rate 128 GSa/s, 58 ГГц BW | 1 | Vector | Да | 89601200C/201C/202C ≥2026 |
| AWG | M8199A/B | Max sample rate 256 GSa/s, 80 ГГц BW | 1 | Vector | Да | 89601200C/201C/202C ≥2026 |
Выбор лицензии Vector Signal Analysis (89600 VSA)
| Описание | Номер модели | Дополнительная информация |
|---|---|---|
Расширенный векторный анализ сигналов и подключение к аппаратуре• Нет ограничения по центральной частоте • Нет ограничения по полосе IF/BBIQ • Нет ограничения по числу каналов • До 64 каналов • До 512 параллельных экземпляров | 89601200C (уровень Advanced работает с VSA 2019 U1 или выше) 89601201C1 (уровень Advanced работает с VSA 2025 U1 или выше) | Требуется один из базовых уровней ядра (89601200C, 89601201C, 89601202C или 89601203C) для запуска 89600 VSA.Базовый векторный анализ может предоставлять:• Анализ во временной и частотной областях с FFT до 409 601 точки • Гибкие трассы и представления с одновременными и множественными измерениями • Аналоговая демодуляция (AM, FM, PM) • Измерение компонентов (ранее channel quality measurement) • Тестирование компонентов: компрессия усиления, AM/AM и AM/PM • Тепловые карты Freq vs. Time и Time vs. Time • Действия по событиям и сценарии (SCPI/.NET) • Расширенный триггер с выбором уровня, фронта, задержки и hold-off • Запись захваченных сигналов для последующего воспроизведения и диагностики • Подключение более чем к 400 моделям приборов |
Стандартный векторный анализ сигналов и подключение к аппаратуре• Центральная частота до 55 ГГц • Полоса IF/BBIQ до 2,16 ГГц • До 4 каналов • До 4 параллельных экземпляров | 89601202C1 (уровень Standard работает с VSA 2025 U1 или выше) | |
Векторный анализ уровня Essentials и подключение к аппаратуре• Центральная частота до 8 ГГц • Полоса IF/BBIQ до 160 МГц • Поддержка одного измерительного канала (RF или I+Q) | 89601203C (уровень Essentials работает с VSA 2025 U1 или выше) | |
| Анализ цифровой демодуляции | 89601AYAC | Анализ более 40 форматов модуляции, включая пользовательскую APSK и предустановки для GSM/EDGE, ZigBee FSK, Bluetooth® BR, APCO25 и SOQPSK Проприетарные и предсерийные сигналы с пользовательским IQ-созвездием Анализ модуляции TEDS Измерения отклика канала: фазовый/амплитудный отклик и групповая задержка multi-tone Гибкий анализ кадровых сигналов |
| Генерация сигналов FlexFrame | 89602AYAC | Генерация идеального сигнала с настройками FlexFrame, применение предыскажений, нарушений IQ и/или AWGN с последующим воспроизведением в VSA, сохранением в файл или загрузкой в заданный генератор сигналов. Требуется лицензия 89601AYAC. |
| Пользовательский анализ OFDM-модуляции | 89601BHFC | Проприетарные и предсерийные форматы OFDM, включая WLAN, DAB, DVB-T/H, DVB-SH, ISDB-T, 5G NR, исследования 6G и другие. |
| Измерения Power Suite | 89601PSMC | Поддержка измерений PowerSuite SEM и ACP в режиме FFT. |
| Direct Data Connectivity | 89601101C | Позволяет использовать собственный входной поток данных пользователя для измерений 89600 VSA. |
| Сотовая связь | ||
| Анализ модуляции 5G NR | 89601BHNC | Анализ модуляции 5G NR и 5G-Advanced Анализ модуляции pre-5G |
| Анализ модуляции LTE/LTE-A FDD | 89601BHGC | Анализ модуляции LTE FDD Анализ модуляции LTE-Advanced FDD |
| Анализ модуляции LTE/LTE-A TDD | 89601BHHC | Анализ модуляции LTE TDD Анализ модуляции LTE-Advanced TDD |
| Пакет анализа модуляции 3G | 89601B7NC | W-CDMA/HSPA+ TD-SCDMA/HSPA cdma2000 1xEV-DO и 1xEV-DV |
| Беспроводные соединения | ||
| Анализ модуляции беспроводных соединений | 89601B7RC | WLAN 802.11a/b/g/j/p WiMax™ |
| Анализ модуляции WLAN высокой пропускной способности | 89601BHXC | WLAN 802.11n/ac WLAN 802.11ax WLAN 802.11be WLAN 802.11bn |
| Анализ модуляции IoT | 89601BHTC | Анализ NB-IoT Анализ RFID HRP UWB (IEEE 802.15.4/4z/4ab) |
| Спутниковая связь | ||
| Анализ модуляции DVB Satellite Communication | 89601DVBC | Анализ модуляции DVB-S2/S2X с полным декодированием канала; поддержка DVB-S2X Super Frame форматов 5/6/7, dummy frame DVB-S2/S2X и обратного канала DVB-RCS2. |
| Генерация сигналов DVB SatComm | 89602DVBC | Генерация идеального сигнала с настройками DVB-S2/S2X или DVB-RCS2, применение предыскажений и/или AWGN, воспроизведение в VSA, сохранение в файл или загрузка в заданный генератор сигналов. Требуется лицензия 89601DVBC. |
| Анализ радаров | ||
| Импульсный анализ | 89601BHQC | Анализ импульсно-модулированных радиолокационных сигналов Анализ сигналов со скачкообразной перестройкой частоты Расширенный анализ радиолокационных сигналов |
| Анализ FMCW | 89601BHPC | Для многочирповых сигналов с линейной ЧМ или автомобильных радаров. |
| Другие стандартные форматы | ||
| Анализ модуляции DOCSIS | 89601BHMC | Анализ модуляции DOCSIS 3.1 downstream и upstream. |
| Подключение аппаратуры разных производителей | 89601301C | Подключение аппаратуры разных производителей для анализа модуляции. |
| ccEVM и IQ-NC | 89601EVMC | Повышение точности измерения EVM с помощью технологии Cross-Correlated EVM (ccEVM) или IQ Noise Correction (IQ-NC). |
| Расширитель числа фазокогерентных каналов до 8 портов | 89601CC1C | Расширитель числа фазокогерентных каналов до 8 портов с последовательным захватом. |
| Расширитель числа фазокогерентных каналов до 64 портов | 89601CC2C | Расширитель числа фазокогерентных каналов до 64 портов с последовательным захватом. |
| Анализ сигналов «стимул–отклик» | 89601CSDC | Включает измерение зондирования канала (Channel Sounding) и расширенные функции тестирования компонентов внутри Component Test Measurement (ранее Channel Quality Measurement), включая режим статистических вычислений, балансные/небалансные/I/Q-отклики и режим без запуска (triggerless). |
Примечание.
1. Стандартный векторный анализ сигналов и подключение к аппаратуре 89601202C уже включены в каждый пакет приложений, поэтому отдельно заказывать его не требуется.Гибкие типы и сроки лицензирования
| Тип лицензии | Описание | Формула цены |
|---|---|---|
| Node-locked | Позволяет использовать лицензию на одном указанном приборе/компьютере. | |
| Transportable | Позволяет использовать лицензию на одном приборе или компьютере за раз. Лицензию можно перенести на другой прибор или компьютер с помощью онлайн-инструмента Keysight. | 130% от node-locked |
| USB Portable | Позволяет конечному пользователю переносить лицензию с одного прибора/компьютера на другой с помощью сертифицированного USB-ключа. Для USB portable требуется заказать либо уже иметь USB Dongle FLEX10. | 130% от node-locked |
| Floating | Позволяет получать доступ к лицензии на сетевых приборах/компьютерах с сервера по одному пользователю за раз. Для одновременного доступа можно приобрести несколько лицензий. | 140% от node-locked (floating, один сайт) 160% (один регион) 180% (весь мир) |
| Perpetual | Лицензия на программное обеспечение может использоваться бессрочно. | |
| Subscription (Time-based) | Лицензия на программное обеспечение ограничена определённым сроком, например 12 месяцами. | 38% от perpetual за 12 месяцев |
| Контракт поддержки для perpetual-лицензии | Предоставляет владельцу лицензии доступ к технической поддержке Keysight и всем обновлениям программного обеспечения. | 15% или 3% от perpetual за 12 месяцев поддержки |
Коды типов программных лицензий и поддержки
| Тип лицензии | Software License | Support Subscription |
| Node-locked perpetual | SW1000-LIC-01 | SW1000-SUP-01 |
| Node-locked time-based | SW1000-SUB-01 | Включено |
| Transportable perpetual | SW1000-LIC-01 | SW1000-SUP-01 |
| Transportable time-based | SW1000-SUB-01 | Включено |
| Floating perpetual (single site) | SW1000-LIC-01 | SW1000-SUP-01 |
| Floating time-based (single site) | SW1000-SUB-01 | Включено |
| Floating perpetual (regional) | SW1000-LIC-01 | SW1000-SUP-01 |
| Floating time-based (regional) | SW1000-SUB-01 | Включено |
| Floating perpetual (worldwide) | SW1000-LIC-01 | SW1000-SUP-01 |
| Floating time-based (worldwide) | SW1000-SUB-01 | Включено |
| USB portable perpetual | SW1000-LIC-01 | SW1000-SUP-01 |
| USB portable time-based | SW1000-SUB-01 | Включено |
Продление KeysightCare для perpetual-лицензий
| Support Subscription | Описание |
| SW1000-SUP-01 | Perpetual KeysightCare support: от 1 до 60 месяцев. |
| SW1000-B2S | Back to KeysightCare support fee — разовый сбор для perpetual support. Для продления требуется минимум 12 месяцев. |
Выбор пакета подписки приложений Keysight Vector Signal Analysis (89600 VSA)
Если несколько измерительных приложений одной категории нужны на ограниченный срок, Keysight предлагает пакеты подписки, объединяющие несколько измерительных приложений в один пакет. Необходимо выбрать требуемый тип лицензии и срок использования программного обеспечения. В таблице ниже определены четыре вида пакетов подписки 89600 VSA и указанные измерительные приложения, входящие в каждый пакет.
| Описание | Номер модели | Включённые возможности Keysight Vector Analysis (89600 VSA) |
|---|---|---|
| Custom Modulation Package | 89601C1, 2, 3 | 89601202C — базовый векторный анализ сигналов и подключение к аппаратуре 89601AYAC — цифровая демодуляция, анализ Custom IQ и Flex Frame 89601BHFC — анализ пользовательской OFDM-модуляции 89601EVMC — технологии улучшения EVM ccEVM и IQ-NC 89601PSMC — измерения PowerSuite SEM и ACP в режиме FFT |
| Pulse Analysis Package | 89602C1, 2, 3 | 89601202C — базовый векторный анализ сигналов и подключение к аппаратуре 89601BHQC — импульсный и расширенный анализ радаров 89601BHPC — анализ FMCW |
| Wireless Connectivity Package | 89603C1, 2, 3 | 89601202C — базовый векторный анализ сигналов и подключение к аппаратуре 89601B7RC — анализ модуляции беспроводных соединений 89601BHXC — анализ модуляции высокой пропускной способности 89601PSMC — PowerSuite SEM и ACP в режиме FFT 89601EVMC — технологии улучшения EVM ccEVM и IQ-NC |
| Cellular Package | 89604C1, 2, 3 | 89601202C — базовый векторный анализ сигналов и подключение к аппаратуре 89601B7NC — анализ модуляции 3G (W-CDMA/HSPA+, TD-SCDMA/HSPA, cdma2000/1xEV-DV, 1xEV-DO) 89601BHHC — анализ LTE/LTE-A TDD 89601BHGC — анализ LTE/LTE-A FDD 89601BHNC — анализ 5G NR 89601PSMC — PowerSuite SEM и ACP в режиме FFT 89601EVMC — технологии улучшения EVM ccEVM и IQ-NC |
| Pick Any 3 or 5 89600 VSA Bundle | 89601BAXC1, 2, 3 | Выберите любые 3 или 5 лицензий из списка лицензий Vector Signal Analysis 89600 VSA. |
| Pick Any 3 or 5 Signal Studio Waveform Playback and 89600 VSA Bundle | N7689EAZC4, 5 | Выберите комбинацию любых 3 или 5 лицензий из: • списка лицензий воспроизведения сигналов Signal Studio внутри N7689EAXC; • списка лицензий Vector Signal Analysis 89600 VSA внутри 89601BAXC. |
| Pick Any 3 or 5 Signal Studio PC Application and 89600 VSA Bundle | N7689PAZC4, 5 | Выберите комбинацию любых 3 или 5 лицензий из: • списка лицензий ПК-приложений генерации векторных сигналов внутри N7689PAXC; • списка лицензий Vector Signal Analysis 89600 VSA внутри 89601BAXC. |
Примечания
Характеристики Keysight PathWave Vector Signal Analysis (VSA) — программное обеспечение для векторного анализа
Документация Keysight PathWave Vector Signal Analysis (VSA) — программное обеспечение для векторного анализа
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Госреестр 84004-21
Госреестр 69527-17
Сервисное обслуживание
