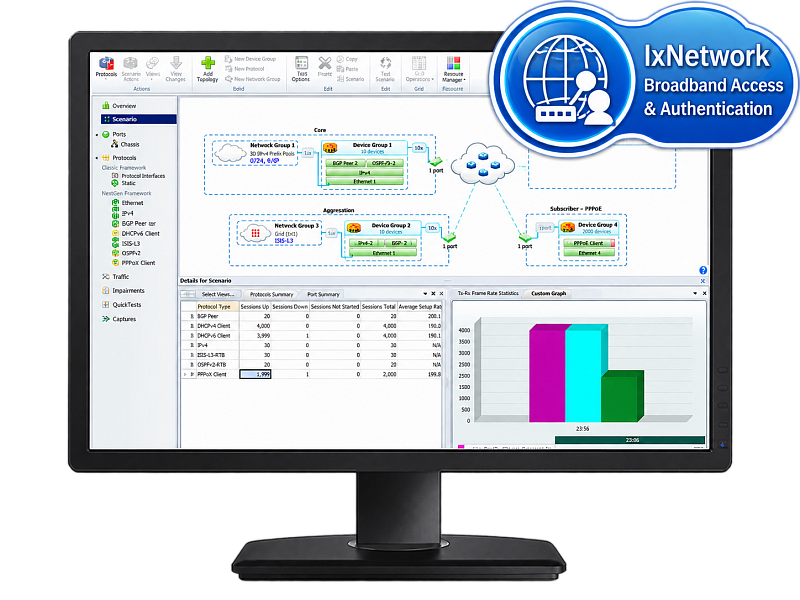

Keysight IXIA IxNetwork Broadband Access and Authentication Test
Keysight IXIA IxNetwork Broadband Access and Authentication Test Solution предназначено для функционального и нагрузочного тестирования широкополосного доступа, BNG/BRAS и систем аутентификации абонентов. Решение эмулирует массовые PPPoE-, DHCP- и 802.1X-сессии, поддерживает RADIUS, L2TP, ANCP, IPv4/IPv6 и позволяет проверять масштабируемость, производительность и устойчивость инфраструктуры доступа.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Keysight IXIA IxNetwork Broadband Access and Authentication Test Solution предназначено для функционального и нагрузочного тестирования широкополосного доступа, BNG/BRAS и систем аутентификации абонентов. Решение эмулирует массовые PPPoE-, DHCP- и 802.1X-сессии, поддерживает RADIUS, L2TP, ANCP, IPv4/IPv6 и позволяет проверять масштабируемость, производительность и устойчивость инфраструктуры доступа.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
IxNetwork — Broadband Access and Authentication Test Solution
Проверка с реальными сочетаниями абонентов и сервисов до развертывания
Основные особенности
•Обеспечение бесперебойного развертывания за счет тестирования в реалистичных сценариях сети доступа со смешанными типами абонентов на одном канале и смешанными unicast- и multicast-сервисами поверх эмулируемых абонентов.
•Стресс-тестирование и измерение ключевых показателей эффективности (KPI) управления абонентами.
•Оценка готовности IPv6 к обработке абонентов IPv4, IPv6 и dual-stack, а также производительности смешанного трафика IPv4 и IPv6.
•Сравнительная оценка производительности пересылки данных при асимметричном upstream- и downstream-трафике в сети доступа.
•Обеспечение надежности сервиса и пользовательского QoE за счет характеристики производительности multicast-инфраструктуры для доставки IPTV и услуг triple-play.
•Проверка базовой сетевой безопасности путем тестирования портового и веб-управления доступом.
Проблема: рост числа пользователей Интернета и сервисов создает нагрузку на пропускную способность сетей доступа и соглашения об уровне обслуживания
Рост числа пользователей Интернета и стремительное увеличение количества предлагаемых сервисов создают сложности для существующих сетей доступа. Поставщики услуг вынуждены модернизировать свои сети, тщательно планируя пропускную способность и учитывая переход на IPv6. Возможности периферийных агрегирующих устройств и сетей доступа по управлению абонентами необходимо тщательно квалифицировать и проводить полевые испытания, чтобы обеспечить бесперебойное развертывание с минимальным временем простоя.
Решение: комплексное тестовое решение для обеспечения динамичных и надежных сетей доступа
Решение Keysight IxNetwork Broadband Access and Authentication для тестирования предоставляет богатый набор эмуляций, включая различные абонентские протоколы, unicast- и multicast-сервисы и контроль доступа supplicant. Оно позволяет подвергать сети доступа стресс-тестированию в реалистичных условиях со смешанными типами абонентов и сервисов, обеспечивая тщательную квалификацию устройств и услуг для уверенного развертывания с соблюдением SLA абонентов.
Эмуляция Dual-Stack PPPoE- и IPoE-абонентов IxNetwork
Ключевые особенности: Keysight IXIA IxNetwork Broadband Access and Authentication Test Solution — решение для
•Эмуляция большого числа абонентов PPPv4, PPPv6 и Dual-Stack PPP, а также промежуточного агента поверх Ethernet и ATM, с запуском сервисов поверх эмулированных абонентов для квалификации возможностей управления абонентами периферийных агрегирующих устройств, таких как Broadband Network Gateway (BNG) и Broadband Remote Access Server (BRAS).
•Эмуляция оптовых сценариев с PPP-абонентами поверх L2TP для проверки способности L2TP Access Concentrator (LAC) и L2TP Network Server (LNS) туннелировать и терминировать PPP-абонентов.
•Эмуляция IPoE-абонентов, включая DHCPv4, DHCPv6 и dual-stack DHCP, с запуском сервисов поверх эмулированных абонентов для квалификации возможностей управления абонентами периферийных агрегирующих устройств, таких как BNG и BRAS.
•Эмуляция SLAAC (stateless address autoconfiguration) для тестирования базовых возможностей обнаружения IPv6-хостов и автоконфигурации.
•Эмуляция узлов доступа с поддержкой ANCP вместе с эмуляцией абонентов для проверки управления узлами доступа и применения абонентских политик периферийными агрегирующими устройствами, такими как BNG и BRAS.
•Эмуляция IGMP/MLD querier и receiver, а также IPTV-абонентов для квалификации эффективности, производительности и устойчивости multicast-инфраструктуры.
•Эмуляция IPv6- и dual-stack-абонентов для проверки готовности сети доступа к IPv6.
•Реалистичная эмуляция сети доступа со смешанными типами абонентов на одном канале, а также смешанными unicast- и multicast-сервисами поверх эмулированных абонентов.
•Готовый Asymmetric Data Performance QuickTest, специально предназначенный для сравнительной оценки производительности пересылки данных независимо в направлениях upstream и downstream.
•Эмуляция абонентов, работающих поверх агрегации каналов с LACP bundle или static bundle, для проверки типичного сценария доступа.
•Эмуляция абонентов поверх EoGRE (или SoftGRE) для проверки сценариев Wi-Fi offload.
•Эмуляция Automatic Multicast Tunneling (AMT) для квалификации способности AMT relay доставлять multicast-трафик в изолированный unicast-домен.
•Эмуляция сотен или тысяч supplicant с широким набором элементов управления и параметров для тестирования authenticator в различных сценариях.
•Эмуляция vBRAS Control and User Plane Separation Protocol (CUSP) для тестирования разделения Control Plane и User Plane дезагрегированного Broadband Network Gateway (BNG) в соответствии со стандартами CMCC.
•Эмулируемый vBRAS CP поддерживает CUSP как интерфейс управления, VxLAN GPE как сервисный интерфейс и NETCONF как интерфейс управления. Поддерживаются абоненты PPPoE, IPoE и Static; также решение может работать как L2TP LAC.
Спецификации
| PPPoX и L2TPv2 | |
| Стандарты | •RFC 1332 — The PPP Internet Protocol Control Protocol (IPCP) •RFC 1334 — PPP Authentication Protocols (PAP) •RFC 1570 — расширения PPP LCP •RFC 1661 — The Point-to-Point Protocol (PPP) •RFC 1877 — расширения PPP IPCP •RFC 1990 — The PPP Multilink Protocol (MP) (ограниченная Control Plane согласно возможностям N2X) •RFC 1994 — PPP Challenge Handshake Authentication Protocol (CHAP) •RFC 2364 — PPP over AAL5 (PPPoA) •RFC 2516 — метод передачи PPP поверх Ethernet (PPPoE) •RFC 2661 — Layer 2 Tunneling Protocol (L2TP) •RFC 4241 — модель услуги доступа в Интернет с dual stack IPv6/IPv4 •IEEE 802.1q VLAN •RFC 4862 — IPv6 stateless address autoconfiguration •RFC 5072 — The PPP IPv6 Control Protocol (IPv6CP) •DSL Forum TR-101 Migration to Ethernet Based DSL Aggregation draft-lihawi-ancp-protocol-access-extension-01 •RFC 5515 — расширения Layer 2 Tunneling Protocol (L2TP) Access Line Information Attribute Value Pair (AVP) |
| Эмуляция PPPoX | •PPPoE, PPPoA и PPPoEoA •PPPoE с VLAN и stacked VLAN (до 6 стеков VLAN) •ATM: инкапсуляция LLC и VC multiplexed поверх AAL5 •Полная эмуляция PPPv6 и Dual-Stack PPP, включая DHCPv6oPPP •Управление каналом LCP, сетевое управление IPCP/IPv6CP •Аутентификация: PAP и CHAP (MD5) с уникальными именами пользователей и паролями •Ответы и запросы keep-alive •Группы доменов, используемые для направления трафика доступа к сетевому порту •Поддержка intermediate agent •Автоматическое обнаружение и повторное установление разорванных PPP-сессий •Полное управление сессиями: скорость установления и завершения с throttling; повторные попытки; запуск/остановка по сессиям; открытие/закрытие IPCP/IPv6CP; перезапуск неуспешных сессий; Echo request/reply •Измерение глобальной и портовой скорости установления и завершения сессий •Состояние сессии для каждого абонента с измерением времени установления сессии •Flapping PPP-сессий, интегрированный с Test Composer Switch Config |
| Эмуляция L2TPv2 | •Эмуляция L2TPv2 LAC и LNS •Поддержка L2TPoE и L2TPoA •Полная эмуляция PPPv6 и Dual-Stack PPP поверх L2TPv2, включая DHCPv6oPPPoL2TP •Несколько PPP-сессий на один L2TP-туннель •Аутентификация туннеля с уникальными именами хостов и секретами •Запросы и ответы Hello •Полное управление сессиями: скорость установления и завершения с throttling; повторные попытки; запуск/остановка по сессиям; открытие/закрытие IPCP/IPv6CP; перезапуск неуспешных сессий; Echo Request/Reply •Управление типом и пропускной способностью bearer •Поддержка redial •Обновление скорости соединения (CSUN и CSURQ) |
| DHCPv4 | |
| Стандарты | •RFC 2131 — Dynamic Host Configuration Protocol •RFC 2132 — DHCP Options and BOOTP Vendor Extensions •RFC 3046 — DHCP Relay Agent Information Option •RFC 3203 — DHCP Reconfigure Extension •RFC 3527 — Link Selection sub-option for DHCPv4 Relay Agent Information Option •RFC 5107 — DHCP Server Identifier Override Sub option |
| Параметры протокола | DHCPv4 client •Количество •Таймер renew •Rapid commit •Использовать первый сервер •Адрес сервера •Broadcast flag •Размер Discover padding •Профиль TLV (пользовательская опция) •Скорость установления •Скорость завершения •Максимальное число outstanding •Начальный timeout Discover •Повторные попытки Discover •Порт клиента •Порт сервера •Renew при link up •Пропуск Release при остановке DHCPv4 relay agent •Адрес relay •Адрес сервера •Option 82 DHCPv4 server •Rapid commit •Время аренды •Начальный адрес пула •Приращение адреса пула •Размер пула •IP-префикс •Router •Первый DNS-сервер •Второй DNS-сервер •Echo relay info |
| Статистика | Сводка протокола •Сессии up •Сессии down •Сессии не запущены •Средняя скорость установления •Средняя скорость завершения Для порта •Сессии up •Сессии down •Сессии не запущены •Всего сессий •Discovers Tx •Offers Rx •Request Tx •ACKs Rx •NACKS Rx •Release Tx •Declines Tx •Включенные интерфейсы •Обнаруженные адреса •Инициированные сессии •Успешные сессии •Неуспешные сессии •Инициировано завершение •Завершение успешно •Завершение неуспешно •Мгновенная скорость установления •Минимальная скорость установления •Максимальная скорость установления •Мгновенная скорость завершения •Минимальная скорость завершения •Максимальная скорость завершения •Средняя скорость установления •Средняя скорость завершения •Минимальное время установления •Среднее время установления •Максимальное время установления Для сессии •Статус •Discovers Tx •Offers Rx •Request Tx •ACKs Rx •NACKS Rx •Release Tx •Declines Tx •Адрес •Шлюз •Время аренды •Время установления аренды |
| DHCPv6 | |
| Стандарты | •RFC 3315 — Dynamic Host Configuration Protocol for IPv6 (DHCPv6) •RFC 3633 — опции IPv6-префикса для DHCPv6 •RFC 3646 — опции конфигурации DNS для DHCPv6 •RFC 3736 — Stateless DHCP service for IPv6 •RFC 4580 — DHCPv6 relay agent subscriber-ID option •RFC 4649 — DHCPv6 relay agent remote-ID option •RFC 4862 — IPv6 stateless address autoconfiguration •RFC 6221 — Lightweight DHCPv6 relay agent •Поддержка команды DHCP reconfigure |
| Параметры протокола | DHCPv6 client •Таймер renew •Rapid commit •Профиль TLV (пользовательская опция) •Тип IA •IA ID •IA T1 •IA T2 •Тип DUID •DUID enterprise ID •DUID vendor ID •Stateless mode •Назначение WAN-адреса из префикса •Количество IANA •Количество IAPD •Максимальное число адресов/префиксов на клиента DHCPv6 relay agent •Адрес relay •Адрес сервера •Interface-Id •Option 82 DHCPv6 server •Rapid commit •Первый DNS-сервер •Второй DNS-сервер •Список поиска DNS-доменов •Тип IA •Время аренды •Приращение времени аренды •Использование пользовательских времен •Время renew •Время rebind •DUID NAK mask •DUID NAK pattern •DUID ignore •DUID ignore mask •DUID ignore pattern •Начальный адрес пула •Приращение адреса пула •Размер пула •IP-префикс •Address match DUID •Address DUID mask •Address DUID pattern •Адресов на IA •Начальный префикс пула •Приращение префикса пула •Размер префикса пула •Длина префикса •Prefix match DUID •Prefix DUID start •Prefix DUID increment •Префиксов на IA |
| Статистика | Сводка протокола •Сессии up •Сессии down •Сессии не запущены •Средняя скорость установления •Средняя скорость завершения Для порта •Сессии up •Сессии down •Сессии не запущены •Всего сессий •Solicits Tx •Advertisements Rx •Advertisements ignored •Request Tx •Replies Rx •Information request Tx •Renews Tx •Rebinds Tx •Release Tx •Включенные интерфейсы •Обнаруженные адреса •Инициированные сессии •Успешные сессии •Неуспешные сессии •Инициировано завершение •Завершение успешно •Завершение неуспешно •Мгновенная скорость установления •Минимальная скорость установления •Максимальная скорость установления •Мгновенная скорость завершения •Минимальная скорость завершения •Максимальная скорость завершения •Средняя скорость установления •Средняя скорость завершения •Минимальное время установления •Среднее время установления •Максимальное время установления Для сессии •Статус •Solicits Tx •Advertisements Rx •Advertisements ignored •Request Tx •Replies Rx •Information request Tx •Renews Tx •Rebinds Tx •IP-адрес •Адрес GW •Время аренды •IP-префикс •Длина префикса •Время аренды префикса •Список поиска DNS •Время установления |
| IPv6 Autoconfiguration (SLAAC) | |
| Стандарты | •RFC4682 — IPv6 stateless address autoconfiguration •RFC4681 — Neighbor discovery for IP version 6 |
| Изученная информация | •Адрес •Префикс •IP шлюза •Разрешенный MAC шлюза |
| ANCP | |
| Стандарты | •draft-ietf-ancp-protocol-05 •RFC 6320 — Protocol for access node control mechanism in broadband networks •draft-ietf-ancp-protocol-access-extension-06 •draft-lihawi-ancp-protocol-access-extension-01 |
| Параметры протокола | IP interface •IP-адрес тестера •IP-адрес шлюза •IP-адрес DUT ANCP access loop •Circuit ID •Access aggregation circuit ID binary •DSL VLAN allocation ANCP NAS •IP-адрес NAS •Сервисный порт NAS •Keep-alive timeout •Keep-alive retries Настройка скорости для порта •Port-up rate •Port-down rate •Port resync rate DSL distribution •Процент распределения •Распределение профиля возможностей DSL •Распределение профиля возможностей DSL resync •DSL distribution DSL profile TLVs •Фактическая скорость upstream/downstream •Минимальная скорость upstream/downstream •Максимальная скорость upstream/downstream •Достижимая скорость upstream/downstream •Минимальная net low power data rate upstream/downstream •Максимальная interleaving delay upstream/downstream •Фактическая interleaving delay upstream/downstream •Инкапсуляция access loop |
| Статистика | Общая статистика •DSL lines up •ANs established •ANCP packets sent •ANCP packets received •ANCP bytes sent •ANCP bytes received Adjacency •ANs established •ANCP adjacency packets sent •ANCP adjacency packets received •ANCP adjacency bytes sent •ANCP adjacency bytes received •ANCP adjacency SYN sent •ANCP adjacency SYN received •ANCP adjacency SYNACK received •ANCP adjacency SYNACK sent •ANCP adjacency ACK sent •ANCP adjacency ACK received •ANCP adjacency RSTACK sent •ANCP adjacency RSTACK received События портов •DSL lines up •ANCP PORT-UP sent •ANCP PORT-DOWN sent •ANCP event packets sent |
| IPTV | |
| Стандарты | •RFC2236-IGMPv2 •RFC3376-IGMPv3 •RFC2710-MLDv1 •RFC3810-MLDv2 |
| Параметры протокола | Протоколы доступа абонентов •Static IP •DHCP •PPPoE IPTV-протокол абонента •IGMPv1 •IGMPv2 •IGMPv3 •MLDv1 •MLDv2 |
| Параметры конфигурации | IGMP/MLD •Версия IGMP •Router alert •Отправлять ответ на general query •Отправлять ответ на group-specific query •Отправлять unsolicited response •Частота report •Отправлять немедленный ответ •Множитель join/leave IPTV •Задержка запуска между STB •Задержка STB leave-join •Список каналов •Профиль просмотра •Порог задержки join •Порог задержки leave •Ведение timestamp отказов Диапазон multicast-групп •Тип IP •IP-адрес •Приращение на •Количество •Первый канал •Режим фильтра источников •IP-адрес источника •Приращение источника на •Количество источников Список каналов •Multicast group •Первый канал •Последний канал •Приращение на •Начальный просматриваемый канал •Начальное приращение на Профили просмотра •Поведение zap •Направление zap •Тип интервала zap •Интервал zap •Число переключений канала перед просмотром •Длительность просмотра |
| Статистика | Для канала •Ошибки join •Ошибки leave •Задержанные join •Задержка join (min/avg/max) •Задержка leave (min/avg/max) •Задержка смены канала (min/avg/max) •Разрыв канала (min/avg/max) •Перекрытие каналов (min/avg/max) •Получено Rx-кадров •Получено Rx-байт •Скорость Rx-кадров •Дублированные кадры •Поздние кадры •Переупорядоченные кадры •Потерянные кадры •Всего кадров с ошибками Для абонента •VLAN ID •Ошибки join •Ошибки leave •Задержанные join •Задержка join (min/avg/max) •Задержка leave (min/avg/max) •Задержка смены канала (min/avg/max) •Разрыв канала (min/avg/max) •Перекрытие каналов (min/avg/max) •Получено Rx-кадров •Получено Rx-байт •Скорость Rx-кадров •Дублированные кадры •Поздние кадры •Переупорядоченные кадры •Потерянные кадры •Всего кадров с ошибками |
| Аутентификация | |
| Стандарты | •802.1X — IEEE Std 802.1X-2004 edition •802.1X — IEEE Std 802.1X-2020 edition |
| Протоколы аутентификации | •802.1x (dot1x) •MS machine authentication •Layer 2 NAC, Layer 3 NAC (EAPoUDP, LPIP, GWIP) |
| Режимы аутентификации | •Single-Host •Multi-Host Single-Auth •Multi-Host Multi-Auth |
| Типы аутентификации | •EAP-MD5, EAP-TLS, EAP-TTLS, PEAP, EAP-FAST •Автоматическая генерация сертификатов с использованием внешнего центра сертификации •Возможность смешивать типы аутентификации в одном тесте |
| Параметры конфигурации | Параметры управления протоколом •Повторные попытки •Период аутентификации •Тайминг сессии •Время удержания после отказа •Время ожидания запроса ID после EAPOL start •Максимальное число последовательных сообщений EAPOL start •Размер фрагмента EAP TLS Параметры supplicant •Исходный MAC-адрес •Исходный IP-адрес •Имя пользователя •Пароль •VLAN ID •Тип аутентификации Параметры NAC •Каталоги состояний приложений •Posture приложений •Последовательности posture приложений Параметры EAPoUDP •Управление скоростью клиента •Таймер renew •Timeout •Размер cookie •Номер порта •Триггеры трафика, включая ARP, GARP, DHCP и Web Traffic |
| Статистика | Управление тестом •Максимальное число сессий аутентификации •Задержка setup •Задержка establish •Задержка tear-down •Режим теста •Время удержания сессии •Случайное время удержания •Длительность теста Сессия •Число попыток •Успех •Ошибки EAP •Timeout EAP •Минимальная, максимальная и средняя задержка (время до успешной аутентификации) •Статистика по категориям в зависимости от типа аутентификации (MD5, TLS, PEAP) Кадры EAPOL •EAPOL frames received •EAPOL frames transmitted •EAPOL start frames transmitted •EAPOL logoff frames transmitted •EAP response/ID frames transmitted •EAP response frames transmitted •EAP response/ID frames received •EAP response frames received •EAP request/ID frames received •EAP request frames received •Invalid EAPOL frames received •EAP length error frames received •EAP alert •EAP successes •EAP failures |
| AMT | |
| Стандарты | •draft-ietf-mboned-auto-multicast-12.txt •RFC2236-IGMPv2 •RFC3376-IGMPv3 |
| Параметры протокола | Протоколы receiver •IGMPv1 •IGMPv2 •IGMPv3 |
| Роль устройства | •AMT gateway •Multicast receiver |
| Протокол GRE tunnel bonding | |
| Стандарты | •RFC 8157 — протокол GRE tunnel bonding Huawei |
| Параметры протокола | •Протокол GRE tunnel bonding •DHCP-клиент поверх LTE-туннеля |
| Роль устройства | •Home gateway (DHCP-абонент эмулируется в LTE-туннеле) |
| TLV | •Link Type TLV •Custom TLV |
| Операции | Операции Notify •Diagnostics bonding tunnel start •Diagnostics DSL tunnel start •Diagnostics LTE tunnel start •End diagnostics •Switch to DSL tunnel •Overflow to LTE tunnel •DSL link failure •LTE link failure Tear down from HG •Сообщение Teardown с определяемым пользователем кодом ошибки Stop hello •Прекратить отправку сообщений hello от HG Resume hello •Возобновить отправку сообщений hello от HG |
| Статистика | Управление тестом •DSL tunnel to Wait for LTE tunnel to come up •Key usage •Emulate L2 Switch MAC Сессия •BondedGRE up •BondedGRE down •BondedGRE not started •BondedGRE total •DSL tunnel up •LTE tunnel up •Total tunnel up •DSL tunnel down •LTE tunnel down •Total tunnel down Сообщения BondedGRE •Setup message transmitted •Accept message received •Setup deny message received •Tunnel hello transmitted •Tunnel hello received •Tunnel teardown transmitted •Tunnel teardown received •Tunnel notify transmitted •Tunnel notify received •Total GRE messages transmitted •Total GRE messages received •Tunnel verification messages received •Switching to DSL tunnel messages transmitted •Overflowing to LTE tunnel messages transmitted Drill-down статистика •HAAP IP address •HAAP IPv6 address •Session ID •RTT difference threshold (msecs) •Bypass bandwidth check interval (seconds) •Hello retry times •Idle Timeout (seconds) •RTT difference threshold compliance •Idle hello Interval (seconds) •No traffic monitored Interval (seconds) •Active hello interval (seconds) •Bonding key value •Configured DSL upstream bandwidth (kbps) •Configured DSL downstream bandwidth (kbps) •Tunnel notify transmitted •Tunnel notify received •Setup message transmitted •Accept message received •Setup deny message received •Tunnel hello transmitted •Tunnel hello received •Tunnel teardown transmitted •Tunnel teardown received •Tunnel verification messages received •Switching to DSL tunnel messages transmitted •Overflowing to LTE tunnel messages transmitted •RTT (msecs) |
| vBRAS CP | |
| Стандарты | •Стандарт CMCC для vBRAS CUSP •draft-ietf-nvo3-vxlan-gpe-12 •Определенные CMCC модули YANG для конфигурации UP |
| Параметры протокола | Сообщения CUSP •Hello message •Heartbeat message •Hello, keep alive, dead timer •Sync request message •Sync begin message •Sync data message •Sync end message •Update object message •Update object ack message •QoS message •Resource report message •Resource remove message •Address allocation request/Ack message •Address renew request/Ack message •Address release request/Ack message CUSP TLV •BRAS_ACCESS_IFSRV_INFO •BRAS_USER_BASIC_INFO •BRAS_USER_PPP_INFO •BRAS_USER_IPV4_INFO •BRAS_USER_IPV6_INFO •BRAS_USER_AUTH_INFO •BRAS_ROUTEV4_INFO •BRAS_ROUTEV6_INFO •BRAS_IPV4_STATIC_USER_INFO •BRAS_USER_L2TP_LAC_INFO •BRAS_USER_L2TP_LNS_INFO •BRAS_USER_L2TP_LAC_TNL •BRAS_USER_L2TP_LAC_TNL •BRAS_USER_NAT_INFO •BRAS_IPV6_STATIC_USER_INFO •HELLO_INFO •ERROR_INFO •INTERFACE_INFO •BOARD_INFO •VRF_INFO •ADDR_ALLOC_REQ •ADDR_ALLOC_ACK •ADDR_RENEW_REQ •ADDR_RENEW_ACK •ADDR_RELEASE_REQ •ADDR_RELEASE_ACK •USER_ACL_POLICY •USER_POLICY_GROUP •RULE_ACTION_PAIRS •RULE_DESCRIPTION •SERVICE_ACTION_DESCRIPTION •QOS_ACTION_DESCRIPTION •HQOS_RULE_ACTION_PAIRS •HQOS_RULE_DESCRIPTION •HQOS_ACTION_DESCRIPTION •HQOS_CFG_PROFILE_LEVEL1 •HQOS_APPLY_PROFILE_LEVEL1 •HQOS_CFG_PROFILE_LEVEL2 •HQOS_APPLY_PROFILE_LEVEL2 •HQOS_CFG_PROFILE_LEVEL3 •WEB_PORTAL_PROFILE VxLAN GPE •Конфигурация VNI NETCONF •Конфигурация CUSP channel •Конфигурация VxLAN channel •Конфигурация BRAS sub-interface •Конфигурация VLAN vBRAS CP •CUSP как protocol interface •VxLAN как service interface •NETCONF как management interface •Сессии CUSP с несколькими UP •Обновления по запросу с управлением скоростью •Carrier Grade NAT (CGN) •Возможность генерации ошибок •Сессия CUSP с сотнями UP •Поддержка PPPoX IPv4/v6/dual stack, DHCPv4/v6/dual stack, Static subscribers v4/v6/dual stack •Эмуляция L2TP LAC •Действие on-the-fly для прекращения отправки непрерывных сообщений Update request или Update delete request •Learned Info для отображения информации Data Plane, полученной в event messages от UP |
| Статистика | Сводка протокола •Сессии up •Сессии down •Сессии не запущены •Средняя скорость установления •Средняя скорость завершения Для порта CUSP CP •Сессии up •Сессии down •Сессии не запущены •Всего сессий •Session flap count •Hello Tx •Hello Rx •Hello Ack Tx •Hello Ack Rx •Heartbeat Tx •Heartbeat Rx •Resource report Rx •Resource Remove Rx •QoS config Tx •QoS config Delete Tx •Outstanding subscribers •Update request Tx •Update delete request Tx •Update response Rx •Update delete response Rx •Subscriber session up •Subscriber session failed •Sync request Tx •Sync request Rx •Sync begin Tx •Sync begin Rx •Sync begin Ack Tx •Sync begin Ack Rx •Sync data Tx •Sync data Rx •Sync end Tx •Sync end Rx •Sync end Ack Tx •Sync end Ack Rx •Address alloc request Rx •Address alloc Ack Tx •Address renew request Rx •Address renew Ack Tx •Address release request Rx •Address release Ack Tx •Erroneous message Rx •Total message Tx •Total message Rx Для сессии CUSP CP •Вся статистика для порта, кроме: Sessions up, Sessions down, Sessions not started, Sessions total Для порта VxLAN GPE •Сессии up •Сессии down •Сессии не запущены •Всего сессий •Bytes Tx •Bytes Rx •Packets Tx •Packets Rx Для сессии VxLAN GPE •Статус •VNI •Bytes Tx •Bytes Rx •Packets Tx •Packets Rx |
| Изученная информация | Для сессии CUSP •Информация о ресурсах UP •Информация CGN •База данных абонентов PPPoE/DHCP/L2TP/Static |
Аппаратные платформы
| Виртуальная платформа | |
| Шасси | |
| Фиксированные шасси | •AresONE 400G OSFP |
| Апплайансы | •NOVUS ONE 10GE/1GE/100M |
| Нагрузочные модули | •K400 QSFP-DD 400/200/100/50GE •K400 CFP8 400GE •Xcellon-Multis QSFP28 100/50/25GE •Xcellon-Multis CFP4 100GE •Xcellon-Multis CXP 100/40/10GE •Xcellon-Multis QSFP 40/10GE •Xcellon-Lava CFP 100/40GE •Xcellon-Flex QSFP/SFP+ 40/10GE |
Технологические решения IxNetwork
•IxNetwork Broadband Access and Authentication — решение для тестирования
•IxNetwork Data Center Ethernet — решение для тестирования
Информация для заказа
| Партномер | Описание |
|---|---|
| Эмуляция PPPoX и L2TPv2 | |
| 930-2024 | IxNetwork, опциональное ПО, эмуляция PPPoX и L2TPv2; рекомендуется вместе с 930-2027 Broadband Control Plane Tests; ТРЕБУЕТСЯ существующая базовая лицензия 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2038 | IxNetwork, опциональное ПО, Radius Attributes for L2TP; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2047 | IxNetwork, опциональное ПО, эмуляция Dual-stack PPPoX; ТРЕБУЕТСЯ ПО эмуляции PPP и L2TPv2 930-2024; ТРЕБУЕТСЯ существующая базовая лицензия 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2065 | IxNetwork, опциональное ПО, эмуляция Dual-stack PPPoX поверх L2TP; ТРЕБУЕТСЯ ПО эмуляции PPP и L2TPv2 930-2024 и эмуляция Dual-stack PPPoX 930-2047; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2048 | IxNetwork, комплект Dual-stack PPPoX и PPPoL2TP; ВКЛЮЧАЕТ: эмуляцию PPP и L2TPv2 930-2024, эмуляцию DHCPv4/v6 Server 930-2045, эмуляцию DHCPv4/v6 Client and Relay Agent 930-2046, эмуляцию Dual-stack PPPoX 930-2047 и эмуляцию Dual-stack PPPoX поверх L2TP 930-2065; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2058 | IxNetwork, Broadband Bundle; ВКЛЮЧАЕТ: эмуляцию PPP/L2TP 930-2024, Control Plane Tests 930-2027 для PPP/L2TPv2, 802.1x и NAC, эмуляцию ANCP Protocol 930-2037, эмуляцию DHCPv4/v6 Server 930-2045, эмуляцию DHCPv4/v6 Client and Relay Agent 930-2046, эмуляцию Dual-stack PPPoX 930-2047, эмуляцию Dual-stack PPPoX поверх L2TP 930-2065; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| Эмуляция DHCPv4 и DHCPv6 | |
| 930-2045 | IxNetwork, опциональное ПО, эмуляция DHCPv4/v6 Server; ТРЕБУЕТСЯ существующая базовая лицензия 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2046 | IxNetwork, опциональное ПО, эмуляция DHCPv4/v6 Client and Relay Agent; рекомендуется вместе с тестом Broadband Control Plane 930-2027; ТРЕБУЕТСЯ существующая базовая лицензия 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2059 | IxNetwork, опциональный программный комплект DHCP Bundle; ВКЛЮЧАЕТ эмуляцию DHCPv4/v6 Server 930-2045 и эмуляцию DHCPv4/v6 Client and Relay Agent 930-2046; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| ANCP | |
| 930-2037 | IxNetwork, опциональное ПО, эмуляция ANCP; ТРЕБУЕТСЯ существующая базовая лицензия 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| IGMP/MLD | |
| 930-2067 | IxNetwork, опциональное ПО, эмуляция IGMP/MLD; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2004 | IxNetwork, опциональное ПО, Multicast Emulation, включая поддержку IGMPv1/v2/v3, MLDv1/v2, PIM-SM/SSMv4/v6 и Multicast VPN; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| IPTV | |
| 930-2407 | IxNetwork, опциональное ПО, IPTV QuickTests; ТРЕБУЕТСЯ эмуляция IGMP/MLD 930-2067 (или IxNetwork Multicast Emulation 930-2004); ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2090 | IxNetwork, опциональный программный комплект IPTV Test Basic Bundle; ВКЛЮЧАЕТ IPTV QuickTests 930-2407 и эмуляцию IGMP/MLD 930-2067; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2091 | IxNetwork, опциональный программный комплект IPTV Test Advanced Bundle; ВКЛЮЧАЕТ IPTV QuickTests 930-2407, эмуляцию IGMP/MLD 930-2067, эмуляцию DHCPv4/v6 Client/Relay Agent 930-2046 и эмуляцию PPP и L2TP 930-2024; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| Агрегация каналов | |
| 930-2035 | IxNetwork, опциональное ПО, эмуляция протокола LACP IEEE 802.3ad; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2051 | IxNetwork, опциональное ПО, эмуляция протоколов поверх IEEE 802.3ad (LACP); ТРЕБУЕТСЯ эмуляция LACP IEEE 802.3ad Protocol Emulation 930-2035; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| Session-aware traffic | |
| 930-2079 | IxNetwork, опциональное ПО, Session Aware: Traffic; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| EoGRE | |
| 930-2108 | IxNetwork, Generic Routing Encapsulation (GRE) и эмуляция Protocol over GRE; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| Bonded GRE HG | |
| 930-2131 | IxNetwork, опциональное ПО, эмуляция Bonded GRE HG (Home Gateway); позволяет использовать DHCPv4 поверх Bonded GRE tunnel для тестирования Hybrid Access Gateway; ТРЕБУЕТСЯ: эмуляция DHCPv4/v6 Client and Relay Agent 930-2046 И эмуляция Generic Routing Encapsulation (GRE) и Protocol over GRE 930-2108; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| Эмуляция аутентификации | |
| 930-2025 | IxNetwork, опциональное ПО, эмуляция 802.1x; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076); работает с опциональным ПО Generic Control Plane Tests 930-2027. |
| 930-2026 | IxNetwork, опциональное ПО, эмуляция Cisco NAC Layer 2/3; работает с опциональным ПО Control Plane Tests 930-2027; ТРЕБУЕТСЯ существующая базовая лицензия 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2028 | IxNetwork, опциональное ПО, Web Authentication Emulation; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| QuickTest | |
| 930-2027 | IxNetwork, опциональное ПО, Control Plane Tests для PPPoX/L2TPv2, DHCPv4/v6, 802.1x и NAC; ТРЕБУЕТСЯ либо эмуляция PPPoX и L2TPv2 930-2024, либо эмуляция DHCPv4/v6 Client and Relay Agent 930-2046, либо эмуляция 802.1x 930-2025; ТРЕБУЕТСЯ существующая базовая лицензия 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2409 | IxNetwork, опциональное ПО, Asymmetric Data Performance QuickTest; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| Эмуляция vBRAS | |
| 930-2138 | IXIA IxNetwork, опциональное ПО, эмуляция Control and User Plane Separation Protocol (CUSP); позволяет тестировать протокол CUSP между Control Plane (CP) и User Plane (UP) дезагрегированного Broadband Network Gateway (BNG); ТРЕБУЕТСЯ: эмуляция VxLAN 930-2103; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 или IxNetwork Base PLUS (930-2056), ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076); рекомендуется с: эмуляцией PPP и L2TPv2 930-2024 И эмуляцией Dual-stack PPPoX 930-2047 И эмуляцией Dual-stack PPPoX поверх L2TP 930-2065, и/или эмуляцией DHCPv4/v6 Server 930-2045 И эмуляцией DHCPv4/v6 Client and Relay Agent 930-2046; а также эмуляцией NETCONF 930-2124. |
| 930-2520 | IXIA IxNetwork, опциональный программный комплект BNG Control and User Plane Separation Bundle; позволяет тестировать разделение Control Plane (CP) и User Plane (UP) дезагрегированного Broadband Network Gateway (BNG); ВКЛЮЧАЕТ: эмуляцию CUSP 930-2138, эмуляцию VxLAN 930-2103, эмуляцию PPP и L2TPv2 930-2024, эмуляцию Dual-stack PPPoX 930-2047, эмуляцию Dual-stack PPPoX поверх L2TP 930-2065, эмуляцию DHCPv4/v6 Server 930-2045, эмуляцию DHCPv4/v6 Client and Relay Agent 930-2046; эмуляцию NETCONF 930-2124; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 или IxNetwork Base PLUS (930-2056), ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076). |
