Keysight IXIA IxNetwork Industrial, Automotive, and Carrier Ethernet Test Solution предназначено для тестирования промышленных, автомобильных и операторских Ethernet-сетей. Решение поддерживает TSN/AVB, IEEE 1588v2/PTP, gPTP, SyncE, Ethernet OAM, PBB-TE и TWAMP, а также проверку соответствия IEEE 802.1AS, 802.1Qbv, 802.1Qbu, 802.1CB, 802.1Qci и профилям Avnu.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Keysight IXIA IxNetwork Industrial, Automotive, and Carrier Ethernet Test Solution
Валидация расширенного Ethernet и сетей с детерминированной передачей данных
Задача: неопределённость при замене специализированных интерфейсов Ethernet
Популярность Ethernet в ИТ привела к его активному внедрению и в других областях: Ethernet Virtual Connections (EVC) для доступа Metro Ethernet, профессиональные Audio/Video-системы, соединения электронных блоков управления автомобилей (ECU), промышленная автоматизация и управление, а также распределение времени и синхронизации. Однако успешная замена специализированных сетей требует существенного расширения Ethernet — новых протоколов сигнализации и механизмов управления трафиком. Необходимо проверить, обеспечивает ли расширенный Ethernet уровень производительности и качества, сопоставимый с устаревшими специализированными технологиями, в конвергированной сети IT/OT.
Решение: система тестирования Ethernet с поддержкой Industrial Ethernet
IxNetwork предназначен для тестирования Ethernet у производителей сетевого оборудования и операторов связи. Решение IxNetwork Industrial, Automotive, and Carrier Ethernet расширяет тестовое покрытие для промышленных, автомобильных и операторских сценариев. Каждый тестовый порт IxNetwork может эмулировать сотни конечных точек Ethernet с реалистичным поведением. Сценарии выполняются через графический интерфейс (GUI) или автоматизируются через API для выявления узких мест производительности и проверки устойчивости.
Решение позволяет проверить, что реализация Ethernet:
•обеспечивает масштаб и производительность операторского класса, необходимые для доступа Metro EVC;
•обеспечивает низкую задержку/джиттер и выделенную полосу пропускания, необходимые профессиональным Audio/Video-системам;
•обеспечивает планирование трафика и надёжность для критически важных промышленных приложений;
•обеспечивает масштаб и точность, необходимые для синхронизации времени и тактовой частоты между сетевыми устройствами.
Основные возможности
•Валидация Scheduled Traffic для промышленных Time-Sensitive Networking (TSN) по IEEE 802.1Qbv в нескольких резервируемых доменах синхронизации IEEE 802.1AS-2020.
•Проверка Frame Preemption (IEEE 802.1Qbu) с точной эмуляцией фрагментов, preemptable- и express-кадров.
•Проверка TSN-стандартов IEEE 802.1CB, IEEE 802.1Qci и IEEE 802.1Qcc.
•Проверка профессиональных AV-систем, требующих жёстких ограничений по задержке/джиттеру и резервирования ресурсов, за счёт эмуляции большого числа AVB Talker/Listener и их трафика.
•Проверка производительности и масштабируемости Carrier Ethernet-сервисов E-Line, E-LAN и E-Tree посредством эмуляции Maintenance Intermediate Point (MIP) и Maintenance End Point (MEP).
•Проверка функциональности, качества и масштаба реализаций PTP по IEEE 1588v2, телеком-профилям G.8265.1/G.8275.1 и профилю SMPTE ST-2059-2 для профессионального вещания с эмуляцией Leader- и Follower-часов.
•Проверка соответствия Avnu Alliance Automotive Profile и пакету TSN Conformance Test.
•Проверка соответствия Avnu Industrial Test Plan для IEEE 802.1Qbv.
•Проверка соответствия Avnu Base TSN Test Plan для IEEE 802.1AS-2020 и IEEE 802.1Qbv.
Ключевые особенности
•Эмуляция TSN: Scheduled Traffic (IEEE 802.1Qbv) на основе времени gPTP (IEEE 802.1AS-2020), Frame Preemption (IEEE 802.1Qbu / IEEE 802.3br), Frame Replication (IEEE 802.1CB), Filtering & Policing (IEEE 802.1Qci).
•Конфигурирование TSN-устройств через Netconf/Yang (IEEE 802.1Qcc, IEEE 802.1Qbv).
•Эмуляция AVB: Stream Reservation Protocol IEEE 802.1Q Clause 35, forwarding/queueing time-sensitive приложений IEEE 802.1Qav, транспорт AV-потоков IEEE 1722.
•Пакеты тестирования соответствия новым TSN-стандартам, Automotive Profile Avnu, Industrial Test Plan Avnu и Component Tests Avnu.
•Автоматическая генерация фрагментов мастером TSN на основе конфигурации preemptable stream в сценарии Frame Preemption (IEEE 802.1Qbu).
•Автоматическая генерация MACsec-зашифрованных express-stream и preempted fragments мастером TSN в сценарии Frame Preemption (IEEE 802.1Qbu).
•Эмуляция Precision Time Protocol IEEE 1588v2 (PTP).
•Поддержка телеком-профилей PTP ITU-T G.8265.1/G.8275.1/G.8275.2.
•Поддержка профиля PTP SMPTE ST-2059-2 для профессиональных Broadcast-приложений.
•Эмуляция Ethernet Service OAM — IEEE 802.1ag и ITU-T Y.1731.
•Эмуляция Synchronous Ethernet (ESMC).
•Эмуляция Provider Backbone Bridges with Traffic Engineering (PBB-TE).
•Эмуляция Ethernet Link OAM по IEEE 802.3ah Clause 57.
•Ethernet Local Management Interface (ELMI), MEF 16.

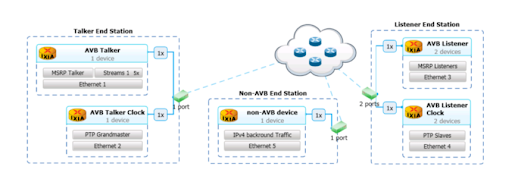

Рисунок 1. Визуальные интерфейсы IxNetwork обеспечивают наглядную и комплексную эмуляцию AVB/TSN Talker и Listener, а также gPTP Leader и Follower.
Покрытие тестов соответствия
Пакеты Conformance включают:
•генерацию пользовательских тест-кейсов на основе сценариев;
•графическое представление результатов тестирования;
•подробное журналирование;
•отладку ошибок на уровне захвата пакетов.
Avnu Alliance Component Test Plan для IEEE 802.1AS-2020, IEEE 802.1Qbv, IEEE 802.1Qav и IEEE 802.1Qbu
По мере распространения TSN в различных экосистемах производителям устройств необходимо проверять корректность реализации стандартов IEEE 802.1. Avnu определила спецификации тестирования TSN для IEEE 802.1AS-2020 — Timing & Synchronization for Time-Sensitive Applications, IEEE 802.1Qbv — Enhancements for Scheduled Traffic, IEEE 802.1Qbu — Frame Preemption и IEEE 802.1Qav — Forwarding and Queuing Enhancements for Time-Sensitive Streams. Пакет IxNetwork TSN используется для проверки соответствия базовому Avnu TSN Test Plan.
Avnu Industrial Test Plan для IEEE 802.1Qbv
Avnu разработала тест-кейсы для проверки соответствия устройств требованиям IEEE 802.1Qbv-2015 Enhancements for Scheduled Traffic. Производители устройств могут использовать пакет IxNetwork TSN для проверки соответствия Avnu Industrial Test Plan.
Avnu Automotive Profile Test Plan
Avnu выпустила спецификацию и план тестирования для производителей автомобильных AVB-продуктов. Эти тест-планы могут использоваться при сертификации Avnu или в сертифицированных испытательных лабораториях. IxNetwork Avnu Automotive Test Package помогает проверить реализацию и подготовиться к сертификации. Пакет содержит:
•gPTP;
•FQTSS;
•Media Formats and SR Classes;
•Exception Handling;
•Diagnostics Counters;
•Network and Device Startup.
IxNetwork TSN Conformance Package
Пакет содержит тест-кейсы для тестирования и бенчмаркинга сценариев, охватывающих следующие TSN-стандарты:
•802.1AS
•802.1AS-2020
•802.1Qbv
•802.1Qbu
•802.1CB
•802.1Qci
•802.1Qcc
Технические характеристики
Ethernet Service OAM
| Параметр | Описание |
|---|---|
| Поддерживаемые стандарты | IEEE 802.1ag ITU-T Y.1731 |
| Эмуляция | Эмуляция сущностей в сети CFM, включая: Maintenance End Point (MEP) Maintenance Intermediate Point (MIP) |
| Конфигурация | Полная настройка параметров Maintenance Point, включая: Maintenance Association (MA) Name (все стандартные форматы) Maintenance Domain (MD) Name (все стандартные форматы) Maintenance Domain Level (0–7) |
| Протоколы IEEE 802.1ag | Continuity Check Protocol Continuity Check Message (CCM) ° Полный диапазон поддерживаемых Continuity Check Interval (CCI): 3,33 мс – 10 минут Loopback Protocol ° Loopback Message (LBM) и Loopback Reply (LBR) Linktrace Protocol ° Linktrace Message (LTM) и Linktrace Reply (LTR) |
| Протоколы ITU-T Y.1731 | OAM Functions for Fault Management ° Ethernet Continuity Check (ETH-CC) ° Ethernet Loopback (ETH-LB) ° Ethernet Link Trace (ETH-LT) ° Ethernet Alarm Indication Signal (ETH-AIS) ° Ethernet Remote Defect Indication (ETH-RDI) ° Ethernet Locked Signal (ETH-LCK) ° Ethernet Test Signal (ETH-Test) |
| Ethernet Service OAM | OAM Functions for Performance Monitoring ° Frame Loss Measurement (ETH-LM) ° Frame Delay Measurement (ETH-DM) ° Frame Delay Variation Measurement (ETH-DVM) ° Поддержка One-Way DM и DVM |
Статистика
| Bridge/MEP | Bridges Configured MEPs Configured MAs Configured Remote MEPs MEP FNG Defect MEP FNG Defect | Bridges Running MEPs Running MAs Running MEP FNG Reset MEP FNG Defects Reported Clearing Session Flap Count |
| Continuity Check | CCM Tx/RX CCM Received Equal Invalid CCM Received, Defective RMEPS CCM Cross Connect Defects, CCM Unexpected Periods CCM Unexpected Level, Out of Sequence CCM Received RMEP Ok, RMEP Failed RMEP Error NoDefect, RMEP Error Defect RMEP XConn Defect, RMEP XConn NoDefect AIS Tx/Rx LCK Tx/Rx TST Tx/Rx TST Out of Sequence Tx/Rx TST PRBS Bit Error Rx | RDI Tx/Rx CCM Received Low |
| Performance Measurements | LMM Tx/Rx LMR Tx/Rx DMM Tx/Rx DMR Tx/Rx 1DM Tx/Rx | |
| Linktrace | LTM Sent LTR Sent Invalid LTR Received LTR Received State | LTM Received LTR Received LTM Received State |
| Loopback | LBM Tx/Rx LBR Tx/Rx Invalid LBM Received LBI Idle LBI Waiting LR Respond | Invalid LBR Received LBI Transmitting LBR Respond |
Ethernet Link OAM
| Параметр | Описание |
|---|---|
| Стандарты | IEEE 802.3ah-2004 Clause 57 |
| Статистика | Local Discovery State Information PDU Tx/Rx Unique Information PDU Tx/Rx Event Notification PDU Tx/Rx Unique Event Notification PDU Tx/Rx Variable Request PDU Tx/Rx Variable Response PDU Tx/Rx Loopback Enable Control PDU Tx/Rx Loopback Disable Control PDU Tx/Rx Unsupported PDU Rx Errored Symbol Period Event Running Total Tx/Rx Errored Frame Event Running Total Tx/Rx Errored Frame Period Event Running Total Tx/Rx Errored Frame SS Event Running Total Tx/Rx Organization Specific PDU Tx/Rx Link Fault Tx/Rx Dying Gasp Tx/Rx Critical Event Tx/Rx Remote Revision Local Revision |
Provider Backbone Bridges with Traffic Engineering (PBB-TE)
| Параметр | Описание |
|---|---|
| Стандарты | IEEE 802.1Qay PBB-TE Nortel-led Carrier Ethernet Ecosystem Certified Interoperable PBT Implementation IEEE 802.1ah Provider Backbone Bridges |
| PBB-TE Specific Per Port Statistics | Trunks Configured Trunks Running |
| Standard and pre-standard B-VLAN TPID values | 0x8100, 0x9100, 0x9200 и 0x88A8 |
| Конфигурация | Enable/Disable Individual Trunks Enable/Disable Optional TLV Validation Enable/Disable Out of Sequence CCM Detection |
| Per Trunk Configuration | MEP ID Source MAC Address / Destination MAC Address Short MA Name Format (поддерживаются все стандартные форматы) Short MA Name MD Level MD Name Format (поддерживаются все стандартные форматы) MD Name CCI Interval (поддерживаются все стандартные интервалы) B-VLAN ID B-VLAN Priority B-VLAN TPID |
Ethernet Local Management Interface (ELMI)
| Параметр | Описание |
|---|---|
| Протокол | Ethernet Local Management Interface (E-LMI) |
| Стандарт | MEF 16 |
| Статистика | Learned Info: ° LMI Status ° LMI Status ° Protocol Version ° Send Sequence Num ° Receive Sequence Num ° Data Instance ° Invalid Protocol Version ° Invalid EVC Reference Id ° Invalid Message Type ° Out of Sequence IE ° Duplicated IE ° Mandatory IE Missing ° Invalid Mandatory IE ° Invalid Non-Mandatory IE ° Unrecognized IE ° Unexpected IE ° Short Message UNI Status ° EVC MAP type ° UNI Id Length ° UNI Id ° CM ° CF ° Per CoS ° CIR Magnitude ° CIR Multiplier ° CBS Magnitude ° CBS Multiplier ° EIR Magnitude ° EIR Multiplier ° EBS Magnitude ° EBS Multiplier ° UPB 000 ° UPB 001 ° UPB 010 ° UPB 011 ° UPB 100 ° UPB 101 ° UPB 110 ° UPB 111 EVC Status ° Reference Id ° Status Type ° EVC Type ° Untagged/Priority Tag ° Default EVC ° EVC Id Length ° EVC Id ° Vlan Id ° CM ° CF ° Per CoS ° CIR Magnitude ° CIR Multiplier ° CBS Magnitude ° CBS Multiplier ° EIR Magnitude ° EIR Multiplier ° EBS Magnitude ° EBS Multiplier ° UPB 000 ° UPB 001 ° UPB 010 ° UPB 011 ° UPB 100 ° UPB 101 ° UPB 110 ° UPB 111 ° Global Statistics E-LMI Aggregated Statistics ° UNI-C configured ° UNI-C Running ° UNI-N configured ° UNI-N Running ° Session Operational ° Session Flap ° Check Tx ° Check Rx ° Full Status Enquiry Tx ° Full Status Enquiry Rx ° Full Status Tx ° Full Status Rx ° Full Status Continued Enquiry Tx ° Full Status Continued Enquiry Rx ° Full Status Continued Tx ° Full Status Continued Rx ° Single EVC Asynchronous Status Tx ° Single EVC Asynchronous Status Rx ° UNI Status Tx ° UNI Status Rx ° EVC Status Tx ° EVC Status Rx ° CE-VLAN ID/EVC MAP Tx ° CE-VLAN ID/EVC MAP Rx ° Remote Protocol Version ° Invalid Protocol Version ° Invalid Message Type ° Out of Sequence IE Rx ° Duplicated IE Rx ° Mandatory IE Missing Rx ° Invalid Mandatory IE Rx ° Unrecognized IE Rx ° Unexpected IE Rx ° Short Message Rx ° Unsolicited Status Rx ° Invalid Status Rx |
IEEE 1588 Precision Time Protocol (PTP)
| Параметр | Описание |
|---|---|
| Стандарты | IEEE 1588v2 (2008) G.8265.1 Telecom Profile G.8275.1 Telecom Profile G.8275.2 Telecom Profile IEEE 802.1AS gPTP Profile и части gPTP-rev для поддержки нескольких доменов (требуется отдельная лицензия AVB 930-2113) SMPTE ST-2059-2 PTP Power Profile IEEE C37.238-2017 |
| Protocol Options | PTP поверх различных инкапсуляций: IEEE 802.3/Ethernet (с опциональными VLAN), UDP/IPv4, UDP/IPv6 PTP Mode: Multicast, Unicast and Mixed Delay-Request Mechanisms: Delay Request/Response, Peer Delay или One-Way mode (с отключением delay requests) Timestamping mode: One-step, Two-step Настройка IP ToS или DiffServ value VLAN 802.3 priority (с поддержкой нескольких вложенных VLAN) Привязка времени эмулируемого Follower к времени эмулируемого Grandmaster для вычисления raw time error, внесённой switches/bridges (Transparent или Boundary clocks), путём отключения Update Time Регулировка frequency и time offset для каждой эмулируемой session (Timestamp offset и Nanoseconds per Second) |
| Key Configuration Parameters | Clock parameters: Clock Identity, Port Number, Domain Messages rates: ° Announce Interval Log -9 (512/s) to Log 9 (1 per 512s) ° Sync Interval Log -9 (512/s) to Log 9 (1 per 512s) ° (P)Delay Request Interval Log -9 (512/s) to Log 9 (1 per 512s) ° Management interval Log -9 (512/s) to Log 9 (1 per 512s) Announce and Sync Receipt Timeout intervals Correction fields values for Sync, Follow-Up, (P)DelayReq, (P)DelayResp and PdelayResp Follow-up (when emulating Transparent Clock port) Grandmaster Identity, Steps Removed, and Path Trace TLV (when emulating a Boundary Clock port) BMCA related parameters: Priority 1, Clock Class, Clock Accuracy, Offset Scaled Log Variance, Priority 2 Strict Grant, Signal Interval and Grant Unicast Duration (configurable separately for Announce, Sync and DelayReq messages) Edit bits in Announce message including PTP Timescale, Time Source, Alternate Master Flag, Time Traceable, Frequency Traceable, Leap59, Leap61, Current UTC Offset Valid and Value Unicast parameters: Handle Announce TLV, Send Multicast Announce, Handle Cancel TLV, Renewal Invited, Learn Port ID, Signal Interval, Grant Unicast Duration, Grant Delay Response Duration G.8265.1 parameters: Request Interval, Request Interval Attempts, Request Hold-down Timer, Sync Receipt Timeout, Delay Response Receipt Timeout G.8275.1 parameters: Multicast Address (Non-forwardable or Forwardable), Not Follower and Drop Malformed (accept non-standard values in messages) gPTP parameters: Sync Receipt Timeout, FollowUp TLV fields (Cumulative Scaled Rate Offset, GM Time Base Indicator, Last GM Phase Change, Scaled Last GM Freq Change) Follower recovered clock quality measurement: enable Reverse Sync, Reverse Sync Interval SMPTE Data parameters: Default System Frame Rate Numerator, Default System Frame Rate Denominator, Master Locking Status, Time Address Flags, Current Local Offset, Jump Seconds, Time of Next Jump, Time of Next Jam, Time of Previous Jam, Previous Jam Local Offset, Daylight Saving, Leap Second Jump Debug parameters: Enable Offset Trigger, Offset Trigger (ns), Number of Records to Be Logged, Log Future Packet info, Log File Location, Log Clean Up, Log File Lifetime (days) |
| Impair Timing Messages (negative testing) | Announce Drop Rate (%) Sync Drop Rate (%) Follow Up delay with insertion rate (%) Follow-Up Drop Rate (%) Follow-Up Bad CRC Rate (%) (P)Delay Request Drop Rate (%) (P)Delay Request Timing Offset and Spread (P)Delay Response delay with insertion rate (%) (P)Delay Response Drop Rate (%) PDelay Response Follow-Up delay with insertion rate (%) PDelay Response Follow-Up Drop Rate (%) Drop Signal Request with Announce TLV Drop Signal Request with Sync TLV Drop Signal Request with Delay Response TLV |
| PDU Builder Support for PTP Messages for Negative Testing | |
| Статистика | PTP Total, Per Range or Device Group and Per Session Interface Identifier Range Identifier Session Status PTP Status (Listening/Uncalibrated/Leader/Follower) Offset (Time Error) Path Delay Time Slope Port Identity Master Port Identity Grandmaster Port Identity Min/Max/Avg Offset (Time Error) Min/Max/Avg Path Delay Announce Messages Tx/Rx Sync Messages Tx/Rx FollowUp Messages Tx/Rx DelayReq Messages Tx/Rx DelayResp Messages Tx/Rx PdelayReq Messages Tx/Rx PdelayResp Messages Tx/Rx PdelayResp FollowUp Messages Tx/Rx Signaling Messages Tx/Rx Sync Messages Received Rate FollowUp Messages Received Rate DelayReq Messages Received Rate DelayResp Messages Received Rate PdelayReq Messages Received Rate PDelayResp Messages Received Rate PdelayRespFollowUp Messages Received Rate Local Clock Class Master Clock Class Local Clock Accuracy Master Clock Accuracy Current UTC Offset Steps Removed Leap59 Leap61 Frequency Traceable Time Traceable Correction Field Sync Min/Max/Ave Correction Field Follow-up Min/Max/Ave Correction Field DelayReq Min/Max/Ave Correction Field PDelayReq Min/Max/Ave Correction Field DelayResp Min/Max/Ave Correction Field PDelayResp Min/Max/Ave Foreign Master 0–4 ° Identity ° Port Number Timestamp: T1, T2, T3, T4 Timestamps in UTC format Inter-Arrival Time of Announce (real-time/min/max) Inter-Arrival Time of Sync (real-time/min/max) Inter-Arrival Time of FollowUp (real-time/min/max) Inter-Arrival Time of DelayReq (real-time/min/max) Inter-Arrival Time of DelayResp (real-time/min/max) Inter-Arrival Time of PDelayReq (real-time/min/max) Inter-Arrival Time of PDelayResp (real-time/min/max) Inter-Arrival Time of PdelayResp Follow-up (real-time/min/max) |
| Analyzer Support for Protocol Decode | |
| Test Composer PTP Events (Classic) | Change BMC Parameters ° Priority 1, Priority 2 ° Clock Class ° Clock Accuracy Change Log Message Intervals ° Announce Interval ° Sync Interval ° Delay Request Interval Change Misc. Parameters ° Domain ° Announce Receipt Timeout Change Negative Testing Parameters ° Delay Response with insertion rate ° Delay Response drop rate ° Follow Up delay with insertion rate ° Follow Up drop rate ° Follow Up Bad CRC rate PTP Clear Stats PTP Pause PTP Resume PTP Start PTP Stop |
| Test Composer PTP Events (NGPF) | Change all GUI configuration parameters Start and Stop sessions Clear Statistics Send IEEE 802.1AS Signaling Message |
Ethernet Synchronization Messaging Channel Protocol (ESMC)
| Параметр | Описание |
|---|---|
| Стандарты | ITU-T G.8264 |
| ESMC Protocol Features | SSM Quality Level and extended Quality Level Rate 1/s to 100/s (beyond legal limit of 10/s) Flag Mode (Auto, On or Off) |
| PDU Builder Support for ESMC Messages for Negative Testing | |
| Статистика | Last change (timestamp) Last quality (Quality Level) Total messages Tx/Rx Even messages Tx/Rx STU/UNK Tx/Rx PRS Tx/Rx PRC Tx/Rx INV3 Tx/Rx SSU-A/TNC Tx/Rx INV5 Tx/Rx INV6 Tx/Rx ST2 Tx/Rx SSU-B Tx/Rx INV9 Tx/Rx EEC2/ST3 Tx/Rx EEC1/SEC Tx/Rx SMC Tx/Rx ST3E Tx/Rx PROV Tx/Rx DNU/DUS Tx/Rx Extended TLV Tx/Rx ePRTC Tx/Rx ePRC Tx/Rx eEEC Tx/Rx Minimum inter-arrival time Average inter-arrival time Maximum inter-arrival time Average message rate Maximum message rate |
| Analyzer (Optional) Support for Protocol Analysis and Decode | |
| Test Composer ESMC Events | Change ESMC ° Rate ° Quality Level ° Flag Mode ESMC Clear Stats ESMC Start ESMC Stop |
Two-Way Active Measurement Protocol (TWAMP)
| Параметр | Описание |
|---|---|
| Стандарты | IETF RFC 5357 |
| Статистика | TWAMP Control: Initiated Sessions, Successful Sessions, Failed Sessions, Active Sessions, Initiated Session Rate, Successful Session Rate, Failed Session Rate TWAMP Data: Datagram TX, Datagram RX, Datagram Lost, Datagram Unexpected, Data Streams Initiated, Data Streams Successful, Data Streams Failed TWAMP Test: Initiated Sessions, Successful Sessions, Failed Sessions, Active Sessions, Initiated Session Rate, Successful Session Rate, Failed Session Rate TWAMP Server Control: Initiated Sessions, Successful Sessions, Failed Sessions, Active Sessions, Initiated Session Rate, Successful Session Rate, Failed Session Rate TWAMP Server Data: Datagram TX, Datagram RX, Datagram Lost, Datagram Unexpected, Data Streams Initiated, Data Streams Successful, Data Streams Failed TWAMP Server Test: Initiated Sessions, Successful Sessions, Failed Sessions, Active Sessions, Initiated Session Rate, Successful Session Rate, Failed Session Rate |
Audio Video Bridging (AVB) / Time Sensitive Networking (TSN) Protocols
| Параметр | Описание |
|---|---|
| Стандарт | IEEE 802.1Qat IEEE 802.1Qav IEEE 802.1Qbv IEEE 802.1AS IEEE 1722 |
| MSRP Talker Configuration | Protocol Version Join Timer (ms) Leave Timer (ms) Leave All Timer (ms) Stream Count Domain Count Domains ° SR Class ID ° SR Class Priority ° SR Class VID |
| AVB Stream Configuration | Stream ID Destination MAC VLAN ID Max Frame Size Max Interval Frames Data Frame Priority Rank Port Tc Max Latency (ns) |
| MSRP Talker Statistics | Per packet statistics MSRP Packet Tx MSRP Packet Rx Per attribute type statistics MSRP Listener Advertise Rx MSRP Talker Advertise Tx MSRP Talker Advertise Rx MSRP Listener Ready Rx MSRP Listener Ready Failed Rx MSRP Listener Asking Failed Rx MSRP Domain Packet Rx MSRP Domain Advertise Tx MSRP Domain Advertise Rx MVRP Packet Tx MVRP Packet Rx MSRP Talker New Tx MSRP Listener New Rx MSRP Talker Mt Tx MSRP Listener Mt Rx MSRP Talker JoinMt Tx MSRP Listener JoinMt Rx MSRP Talker JoinIn Tx MSRP Listener JoinIn Rx MSRP Talker Lv Tx MSRP Listener Lv Rx MSRP Talker In Tx MSRP Listener In Rx Per Port statistics MSRP Packet Tx MSRP Packet Rx MSRP Listener Advertise Rx MSRP Talker Advertise Tx MSRP Talker Advertise Rx MSRP Listener Ready Rx MSRP Listener Ready Failed Rx MSRP Listener Asking Failed Rx MSRP Domain Packet Rx MSRP Domain Advertise Tx MSRP Domain Advertise Rx MVRP Packet Tx MVRP Packet Rx MSRP Talker New Tx MSRP Listener New Rx MSRP Talker Mt Tx MSRP Listener Mt Rx MSRP Talker JoinMt Tx MSRP Listener JoinMt Rx MSRP Talker JoinIn Tx MSRP Listener JoinIn Rx MSRP Talker Lv Tx MSRP Listener Lv Rx MSRP Talker In Tx MSRP Listener In Rx |
| MSRP Talker Actions | Stop Start Advertise New |
| SRP Talker Database | Talker Specific Attribute First Value Stream ID Data Frame Parameters TSpec PriorityAndRank Latency Applicant State Registrar State Source MAC Address Talker Advertise Tx Talker JoinMt Tx Talker JoinIn Tx Talker In Tx Talker New Tx Talker Mt Tx Talker Lv Tx Listener Advertise Rx Listener Ready Rx Listener Ready Failed Rx Listener Asking Failed Rx Listener New Rx Listener JoinMt Rx Listener JoinIn Rx Listener In Rx Listener Lv Rx Listener Mt Rx Domain Specific SR Class ID SR Class Priority SR Class VID Source MAC Address VLAN Specific VLAN ID Registrar State Source MAC Address |
| MSRP Listener Configuration | MSRP Listener Protocol Version Join Timer (ms) Leave Timer (ms) Leave All Timer(ms) Start VLAN ID VLAN Count Advertise As New Subscribed Stream Count Domain Count Subscribed Streams Stream ID Domains SR Class ID SR Class Priority SR Class VID |
| MSRP Listener Statistics | Per packet statistics MSRP Packet Tx MSRP Packet Rx Per Listener statistics MSRP Listener Advertise Tx MSRP Listener Tx MSRP Listener Rx MSRP Talker Advertise Rx MSRP Talker Failed Rx MSRP Listener Ready Tx MSRP Listener Ready Failed Tx MSRP Listener Asking Failed Tx MSRP Domain Advertise Tx MSRP Domain Advertise Rx MVRP Packet Tx MVRP Packet Rx MSRP Listener New Tx MSRP Talker New Rx MSRP Listener Mt Tx MSRP Talker Mt Rx MSRP Listener JoinMt Tx MSRP Talker JoinMt Rx MSRP Listener JoinIn Tx MSRP Talker JoinIn Rx MSRP Listener Lv Tx MSRP Talker Lv Rx MSRP Listener In Tx MSRP Talker In Rx Per Port Stats MSRP Packet Tx MSRP Packet Rx Per attribute type statistics MSRP Listener Advertise Tx MSRP Talker Advertise Rx MSRP Talker Fail Rx MSRP Ready Tx MSRP Ready Failed Tx MSRP Asking Failed Tx MSRP Domain Packet Rx MVRP Packet Tx |
| MSRP Listener Actions | Leave Stream Join Stream Stop Start |
| MSRP Listener Database | Listener Specific First Value ° SRP Stream ID ° Data Frame Parameters ° TSpec ° PriorityAndRank ° Accumulated Latency Attribute Type Attribute Sub Type Applicant State Registrar State Source MAC Address Error Code Bridge ID Talker Failed Rx Talker New Rx Talker JoinMt Rx Talker JoinIn Rx Talker In Rx Talker Lv Rx Talker Mt Rx Listener Advertise Tx Listener Ready Tx Listener Ready Failed Tx Listener Asking Failed Tx Listener JoinMt Tx Listener JoinIn Tx Listener In Tx Listener New Tx Listener Mt Tx Listener Lv Tx Accumulated Latency Received VLAN Max Frame Size Max Interval Frames Data Frame Priority Rank Domain Specific SR Class ID SR Class Priority SR Class VID Source MAC Address VLAN Specific VLAN ID Applicant State |
| gPTP Protocol Configuration | См. приведённые выше параметры конфигурации 1588 PTP Automotive Ethernet AVB Functional and Interoperability Specification 1.4 — disable use of BMCA / Announce message |
| gPTP Actions | Send gPTP Specific Signaling Messages |
| gPTP Statistics | См. приведённую выше статистику 1588 PTP |
Варианты платформ
| Категория | Платформы |
|---|---|
| Виртуальная платформа | IxNetwork Virtual Edition (VE) |
| Шасси | XGS12-HSL/SDL/SD Chassis XGS2-HSL/SDL/SD Chassis |
| Фиксированные шасси | AresONE-M 800GE QSFP-DD800 AresONE-M 800GE OSFP800 AresONE-M 800GE Dual Interface Model AresONE-S 400G QSFP-DD AresONE 400G QSFP-DD AresONE 400G OSFP AresONE 400G High Performance QSFP-DD 400/200/100/50GE NOVUS ONE PLUS 3- and 5-Speed 10GE/5GE/2.5GE/1GE/100M |
| Appliances | NOVUS ONE 10GE/1GE/100M |
| Load Modules | K400 QSFP-DD 400/200/100/50GE K400 CFP8 400GE NOVUS High Density QSFP28 100/50/40/25/10GE NOVUS High Density SFP28/QSFP28 100/50/25/10GE NOVUS 3-Speed 10GE/1GE/100M NOVUS 5-Speed 10GE/5GE/2.5GE/1GE/100M Xcellon-Multis QSFP28 100/50/25GE Xcellon-Multis CFP4 100GE Xcellon-Multis CXP 100/40/10GE Xcellon-Multis QSFP 40/10GE Xcellon-Lava CFP 100/40GE Xcellon-Flex QSFP/SFP+ 40/10GE |
| Поддержка AVB/TSN | Протоколы AVB/TSN поддерживаются на NOVUS 10GE/1GE/100M, NOVUS 10GE/5GE/2.5GE/1GE/100M и NOVUS ONE PLUS. Только AVB поддерживается на Xcellon-AVB 40/10GE (944-1132). Скорости 100BASE-T1 и 1000BASE-T1 поддерживаются через дополнительные SFP-трансиверы (948-0062). Для TSN на нагрузочных модулях требуется TSN OPTION ENABLEMENT (Factory Installed) 905-1020 или TSN FIELD UPGRADE OPTION 905-1021. |
Технологические решения IxNetwork
•IxNetwork Industrial, Automotive, and Carrier Ethernet Test Solution
•IxNetwork Data Center Ethernet Test Solution
Информация для заказа
| Партномер | Описание |
|---|---|
| Ethernet Service OAM и PBB-TE | |
| 930-2032 | IxNetwork, Optional Software, эмуляция протоколов Ethernet CFM IEEE 802.1ag и ITU-T Y.1731; требуется существующая лицензия IxNetwork Base 930-1999 либо новая лицензия IxNetwork Base PLUS 930-2056 или IxNetwork Base PREMIUM 930-2076. |
| 930-2033 | IxNetwork, Optional Software, эмуляция PBB-TE; требуется существующая лицензия IxNetwork Base 930-1999 либо новая лицензия IxNetwork Base PLUS 930-2056 или IxNetwork Base PREMIUM 930-2076. |
| 930-2034 | IxNetwork, Software Bundle, Carrier Ethernet; включает 930-2032 и 930-2033; требуется существующая лицензия IxNetwork Base 930-1999 либо новая лицензия IxNetwork Base PLUS 930-2056 или IxNetwork Base PREMIUM 930-2076. |
| Ethernet Link OAM | |
| 930-2040 | IxNetwork, Software Option, эмуляция Ethernet Link OAM (IEEE 802.3ah Clause 57); требуется существующая лицензия IxNetwork Base 930-1999 либо новая лицензия IxNetwork Base PLUS 930-2056 или IxNetwork Base PREMIUM 930-2076. |
| IEEE 1588 Precision Time Protocol (PTP) и Sync-E ESMC | |
| 930-2070 | IxNetwork, Optional Software, эмуляция IEEE 1588v2 (PTP); требуется существующая лицензия IxNetwork Base 930-1999 либо новая лицензия IxNetwork Base PLUS 930-2056 или IxNetwork Base PREMIUM 930-2076. |
| 930-2073 | IxNetwork, Optional Software, эмуляция ITU-T SyncE (ESMC); требуется существующая лицензия IxNetwork Base 930-1999 либо новая лицензия IxNetwork Base PLUS 930-2056 или IxNetwork Base PREMIUM 930-2076. |
| 930-2132 | IXIA IxNetwork, Optional Software, Media Profiles для эмуляции IEEE 1588v2 (PTP): включает профили SMPTE и AES67 для Professional Broadcast Application; требуется 930-2070 IEEE 1588v2 (PTP) Protocol Emulation и существующая лицензия 930-1999 IxNetwork Base либо новая 930-2056 Base PLUS или 930-2076 Base PREMIUM. |
| 930-2137 | IxNetwork, Optional Software, Power Profile для IEEE 1588v2 (PTP): включает IEEE C37.238-2017 Power Profile; требуется 930-2070 IEEE 1588v2 (PTP) Protocol Emulation и существующая лицензия 930-1999 IxNetwork Base либо новая 930-2056 Base PLUS или 930-2076 Base PREMIUM. |
| 930-2501 | IxNetwork, Optional Software Bundle, Timing Protocols Bundle; включает 930-2070 IEEE 1588v2 (PTP) Emulation и 930-2073 ITU-T SyncE (ESMC) Emulation; требуется существующая лицензия 930-1999 IxNetwork Base либо новая 930-2056 Base PLUS или 930-2076 Base PREMIUM. |
| Ethernet Local Management Interface (ELMI) | |
| 930-2075 | IxNetwork, Optional Software, эмуляция ELMI (MEF 16); требуется существующая лицензия 930-1999 IxNetwork Base либо новая 930-2056 Base PLUS или 930-2076 Base PREMIUM. |
| Two-Way Active Measurement Protocol (TWAMP) | |
| 930-2041 | IxNetwork, Software Option, эмуляция Two-Way Active Measurement Protocol (TWAMP) RFC 5357; требуется существующая лицензия 930-1999 IxNetwork Base либо новая 930-2056 Base PLUS или 930-2076 Base PREMIUM. |
| Audio Video Bridging (AVB) / Time Sensitive Networks (TSN) | |
| 905-1020 | TSN Option Enablement для FACTORY INSTALLED CAPABILITY на модулях NOVUS 10GE/1GE/100M или устройствах Novus One 10GE/1GE/100M. |
| 905-1021 | TSN Option Enablement для FIELD UPGRADE CAPABILITY на модулях NOVUS 10GE/1GE/100M или устройствах Novus One 10GE/1GE/100M. |
| 905-1065 | TSN FACTORY INSTALLED OPTION для включения TSN при новой покупке NOVUS 10GE/25GE8SFP28 (944-1164), 8-port, SFP28 10GE/25GE load module. |
| 905-1066 | IXIA TSN FIELD UPGRADE OPTION для включения TSN на NOVUS 10GE/25GE8SFP28 (944-1164), 8-port, SFP28 10GE/25GE load module. |
| 930-2120 | IXIA IxNetwork AVB/TSN для NOVUS 10GE/1GE/100M Modules или NOVUS-S 10/25GE8SFP28 Modules; включает 802.1AS-2011, 802.1AS-2020, Qbv Scheduled Traffic, Qbu Frame Preemption, 802.1CB Redundancy, Qav CBS, MSRP, 1722 и 1733 Protocol Emulation; требуется существующая лицензия 930-1999 IxNetwork Base либо новая 930-2056 Base PLUS или 930-2076 Base PREMIUM. |
| 930-2530 | Ixia IxNetwork perpetual Bundle — Basic package 930-2221 и AVB/TSN для Novus ONE PLUS Fixed Chassis; включает IxNetwork Basic, 802.1AS-2011, 802.1AS-2020, Qbv Scheduled Traffic, Qbu Frame Preemption, 802.1CB Redundancy, Qav CBS, MSRP, 1722 и 1733 Protocol Emulation. |
| 930-9530 | Ixia IxNetwork, node-locked 12-month subscription Bundle — Basic package 930-2221 и AVB/TSN для Novus ONE PLUS Fixed Chassis; включает IxNetwork Basic, 802.1AS-2011, 802.1AS-2020, Qbv Scheduled Traffic, Qbu Frame Preemption, 802.1CB Redundancy, Qav CBS, MSRP, 1722 и 1733 Protocol Emulation. |
| 930-2531 | IXIA IxNetwork Avnu Bundle — тесты соответствия и совместимости TSN; включает спецификации Avnu Automotive, Avnu Component и Avnu Industrial. |
| 930-2532 | IXIA IxNetwork TSN/Avnu Wireline Bundle — тесты соответствия и совместимости TSN; включает TSN Conformance 930-2425 и Avnu Conformance 930-2531. |
| SFP-трансиверы для Automotive Ethernet | |
| 948-0088 | Technica SFP TRANSCEIVER с разъёмом H-MTD, AUTOMOTIVE ETHERNET, 1000BASE-T1, 100BASE-T1, 1GBPS/100MBPS (Marvell 88Q2221M), IEEE Compliant. |
| 948-0086 | Technica SFP TRANSCEIVER с разъёмом H-MTD, Automotive Ethernet, 2.5 Gb/s, 5 Gb/s и 10 Gb/s (Marvell MV-Q3244), IEEE Compliant. |
| 948-0098 | Intrepid SFP TRANSCEIVER с разъёмом H-MTD, AUTOMOTIVE ETHERNET, 1000BASE-T1, 100BASE-T1, 1GBPS/100MBPS (Marvell 88Q2221M), IEEE Compliant. |
| 948-0096 | Intrepid SFP TRANSCEIVER с разъёмом H-MTD, Automotive Ethernet, 2.5 Gb/s, 5 Gb/s и 10 Gb/s (Marvell MV-Q3244), IEEE Compliant. |
| 948-0080 | SFP Copper TRANSCEIVER, поддержка 10M/100M/1G. |
| 948-0099 | Intrepid SFP Transceiver для Automotive Ethernet 10BASE-T1S, Microchip LAN8670. |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Рекомендуем посмотреть
Сервисное обслуживание
от 150 000 ₽
Калибровка и диагностика
подать заявку
цена по запросу
Ремонт измерительного и испытательного оборудования, запчасти, обновление ПО
подать заявку
от 100 000 ₽
Измерения, пуско-наладка и обучение
подать заявку
цена по запросу
Аренда и Б/У оборудование
подать заявку
от 30 000 ₽
Организация поверки и сервисное сопровождение
подать заявку
от 150 000 ₽
Углублённая диагностика на предмет соответствия заявленным характеристиками
подать заявку
Модели
Модели
