IxNetwork — Software Defined Network (SDN) Test Solution

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

IxNetwork — Software Defined Network (SDN) Test Solution

Проверка различных технологий SDN для соответствия потребностям бизнеса

Проблема: SDN меняет принципы построения сетей

SDN сформировалась как новая сетевая парадигма, преобразующая существующую закрытую сеть в открытые и программируемые компоненты высокомасштабируемой облачной инфраструктуры. Она переопределяет подход к построению сетей, чтобы лучше поддерживать гибкость бизнеса. Этот переход требует всестороннего тестирования и проверки, чтобы убедиться, что SDN действительно обеспечивает заявленные преимущества. Поскольку существует несколько развивающихся и конкурирующих технологий, предназначенных для различных сценариев развертывания, производителям оборудования, поставщикам услуг и предприятиям критически важно иметь возможность быстро и тщательно квалифицировать продукты и сервисы до развертывания.

Решение: комплексное тестовое решение для динамичных и разнообразных SDN-сетей

Решение IxNetwork SDN для тестирования предоставляет наборы функций, охватывающие различные подходы к технологиям SDN, включая развертывание OpenFlow с нуля, SDN-технологии операторских сетей, оверлей виртуализации центров обработки данных, а также общую оркестрацию и управление. Решение IxNetwork SDN эмулирует сложные многосервисные SDN-сети операторского масштаба, чтобы подвергать устройство под тестированием (DUT) или сеть end-to-end нагрузке в динамических условиях, обеспечивая гибкость и расширенные операции для проверки всех аспектов пользовательских сценариев.

Основные преимущества

•Квалификация сценариев развертывания и вариантов использования SDN с реалистичной эмуляцией сетей и устройств.

•Обеспечение бесперебойного развертывания за счет тестирования с эмуляцией сети операторского класса, динамическим моделированием сервисов в масштабе Интернета и быстрым выявлением нарушений сервисов.

•Ускорение вывода решений на рынок и снижение финансовых рисков миграции сети с помощью эффективного инструмента проверки передовых технологий.

•Проверка соответствия проекта сети требованиям бизнеса путем стресс-тестирования гипермасштабных сетей центров обработки данных пиковой нагрузкой.

•Сквозная автоматизация с REST и другими API для непрерывной проверки до выпуска новых продуктов и сервисов.

Ключевые особенности

•Эмуляция контроллера и коммутатора OpenFlow поддерживает OpenFlow версий 1.0 и 1.3.1 для тестирования соответствия, функциональности, масштабируемости и производительности.

•Расширения Segment Routing (SR) для OSPF, ISIS и BGP эмулируют реалистичную топологию сети для стресс-тестирования реализации SR в DUT и проверки пересылки data plane на основе инструкций в самом пакете.

•Эмуляция Segment Routing IPv6 (SRv6) проверяет underlay SRv6, глобальные сервисы IPv4/IPv6 и оверлей приложений L3VPN/EVPN для программируемости сети.

•Эмуляция SRv6 OAM проверяет функции ping, traceroute, S-BFD и BFD в data plane SRv6/G-SRv6.

•Эмуляция PCEP и BGP-LS проверяет распространение Traffic Engineering Database (TED) и синхронизацию существующей Link State Database (LSDB), программируемость оптимизированного пути traffic engineering на основе сетевых ресурсов и ограничений, а также производительность пересылки данных вдоль TE-пути.

•Эмуляция BGP SR TE Policy проверяет объявление политики SR TE и способность направлять трафик в Explicit Unequal Cost Multi-Path (UCMP).

•Эмуляция Flexible Algorithm (Flex-Algo) для ISIS и OSPFv2 проверяет вычисление пути IGP на основе ограничений для пути SR MPLS. Эмуляция Flex-Algo для ISIS также проверяет вычисление пути на основе ограничений для SRv6.

•Эмуляция VXLAN и GENEVE стресс-тестирует способность физического или виртуального VTEP обрабатывать большое число удаленных VTEP и VM, а также поддерживать мобильность VM внутри центра обработки данных или между центрами обработки данных.

•EVPN с data plane MPLS или VXLAN эмулирует большое количество PE или VTEP для квалификации оверлея виртуализации, сервисов L2/L3, расширенных возможностей multi-homing устройств ЦОД и сети ЦОД.

•Эмуляция клиента и сервера OVSDB поддерживает схему HW_VTEP для проверки развертывания оверлейной сети в программно-определяемом центре обработки данных.

•Эмуляция клиента и сервера NETCONF выполняет наборы команд независимо от модели YANG для тестирования выполнения NETCONF/YANG, а также стресс-тестирования плоскости управления маршрутизатора/коммутатора и масштаба сессий NETCONF контроллера.

•Эмуляция BIER проверяет работу control plane underlay ISIS/OSPF и оверлея сервиса MVPN, пересылку и репликацию multicast-трафика, а также масштаб/производительность сети BIER.

•Шаблоны пакетов In-Band Telemetry помогают формировать смешанный трафик для проверки вставки данных INT и измерения производительности пересылки под телеметрической нагрузкой.

•Генерация сообщений eCPRI проверяет транспортную сеть fronthaul 5G с сообщениями eCPRI вместе с другим data-трафиком для обеспечения QoS и сверхнизкой задержки.

•Эмуляция клиента gRIBI проверяет внедрение записей RIB в целевые маршрутизирующие устройства по каналам gRPC.

•Эмуляция TWAMP Light Sender и Receiver позволяет проверять измерение односторонних и двусторонних показателей производительности, таких как задержка, вариация задержки и потеря пакетов.

•Эмуляция источника SRv6 Path Tracing проверяет запись информации о пути пакета в сети SRv6.

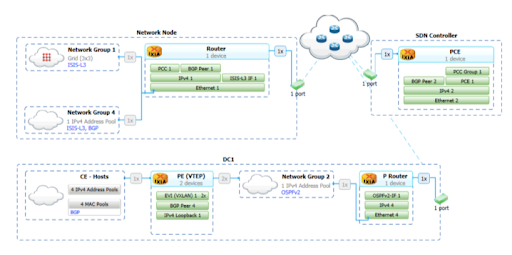

Рисунок 1. Тестовое решение IxNetwork для программно-определяемой опорной сети и сети центра обработки данных

Технические характеристики

Segment Routing ISIS
Стандарты	•RFC 8667 — расширения IS-IS для Segment Routing •RFC 9352 — расширения IS-IS для поддержки Segment Routing в data plane IPv6 •RFC 7794 — атрибуты префиксов IS-IS для расширенной достижимости IPv4 и IPv6 •RFC 8570 — расширения метрик Traffic Engineering (TE) IS-IS •RFC 7308 — расширенные административные группы в MPLS Traffic Engineering (MPLS-TE) •draft-ietf-isis-te-app-19 — атрибуты IS-IS TE для каждого приложения •RFC 6119 — IPv6 Traffic Engineering в IS-IS
TLV префикса/узла	•TLV — 135 (IPv4) •TLV — 236 (IPv6) •TLV — 237 (MT-IPv6)
TLV соседа/смежности	•TLV — 22 (extended IS reachability) •TLV — 222 (MT IS TLV) •TLV — 23 (neighbor attribute) •TLV — 223 (MT neighbor attribute)
Sub-TLV	•SR-Capabilities •SR-Algorithm •Prefix SID •Adjacency SID •LAN-Adj-SID •SID/Label •SRLB •SRMS Preference •SID/Label Binding •Prefix Attribute Flags (только значения по умолчанию, без пользовательского ввода)
Segment Routing OSPFv2
Стандарты	•RFC 8665 — расширения OSPF для Segment Routing •RFC 7684 — объявление атрибутов Prefix/Link OSPFv2 •draft-ietf-lsr-ospf-prefix-originator-00 •RFC 7308 — расширенные административные группы в MPLS Traffic Engineering (MPLS-TE)
OSPFv2 Router Information Opaque LSA	•SR-Algorithm TLV •SID/Label Range TLV •SRLB •SRMS Preference
OSPFv2 Extended Prefix Opaque LSA	•OSPFv2 Extended Prefix TLV •OSPFv2 Extended Prefix Range TLV •Prefix SID Sub-TLV •Prefix Source Router-ID Sub-TLV
OSPFv2 Extended Link Opaque LSA	•OSPFv2 Extended Link TLV •Adj-SID Sub-TLV •LAN Adj-SID Sub-TLV
Segment Routing OSPFv3
Стандарты	•RFC 8666 — расширения OSPFv3 для Segment Routing
OSPFv3 Router Information Opaque LSA	•SR-Algorithm TLV •SID/Label Range TLV
OSPFv3 Extended Router LSA	•Router Link TLV •Adj-SID Sub-TLV •LAN Adj-SID/Label Sub-TLV
LSA и TLV/Sub-TLV OSPFv3	LSA •E-Inter-Area-Prefix-LSA •E-Inter-Area-Router-LSA •E-AS-External-LSA •E-Type-7-LSA •E-Intra-Area-Prefix-LSA TLV/Sub-TLV •Inter-Area-Prefix TLV •Inter-Area-Router TLV •External Prefix TLV •Intra-Area-Prefix TLV •SID/Label Sub-TLV
Segment Routing BGP
Стандарты	•RFC 8669 — расширения Segment Routing Prefix Segment Identifier для BGP •draft-ietf-idr-bgp-prefix-sid-03 •RFC3107 — передача информации о метках в BGP-4
Атрибут BGP-Prefix-SID	•Label-Index-TLV •Originator SRGB TLV
Эмуляция BGP Link State
Стандарты	•RFC 7752 — распространение на северном интерфейсе информации Link-State и Traffic Engineering (TE) с использованием BGP •draft-ietf-idr-bgp-ls-segment-routing-ext-16 •draft-ietf-idr-bgpls-segment-routing-epe-19 •draft-ietf-idr-bgpls-srv6-ext-08 •draft-ietf-idr-bgp-ls-segment-routing-msd-05 •draft-ietf-idr-te-lsp-distribution-17 •RFC 8571 — объявление метрик производительности IGP Traffic Engineering в Link State (BGP-LS) •RFC 9104 — распространение расширенных административных групп Traffic Engineering с использованием BGP Link State (BGP-LS) •RFC 9351 — расширения BGP-LS для объявления Flexible Algorithm
Возможности	•Non-VPN: AFI 16388 / SAFI 71
Link-State NLRI	•Node •Link •IPv4 Prefix •IPv6 Prefix •SRv6 SID
Node Descriptors TLV	•Local Node Descriptors •Remote Node descriptors
Node Descriptor Sub-TLV	•AS •BGP-LS ID •OSPF Area-ID •IGP Router-ID
Multi-Topology ID TLV (только ISIS)	•MT ID 0 (IPv4 Unicast) •MT ID 2 (IPv6 Unicast)
Link Descriptors TLV	•IPv4 interface address •IPv4 neighbor address •IPv6 interface address •IPv6 neighbor address
Prefix Descriptors TLV	•OSPF Route Type •IP Reachability Information
Node Attribute TLV	•Multi-Topology ID (только ISIS) •Node Flag Bits •Node Name (только ISIS) •ISIS Area ID •IPv4 Router ID of Local Node •SID/Label Binding •SR Capabilities •SR Algorithm •SRLB •SRMS Preference
Link Attribute TLV	•Local IPv4/IPv6 Router ID •Remote IPv4/IPv6 Router ID •Administrative group •Maximum link bandwidth •Max reservable link bandwidth •Unreserved bandwidth •TE Default Metric •IGP Metric •Adjacency Segment Identifier •LAN Adjacency Segment Identifier
Prefix Attribute TLV	•IGP Flag •Prefix Metric •Prefix SID •Range •Prefix Attribute Flags •Source Router-ID
Flexible Algorithm Definition TLV	•Flexible Algorithm Exclude-Any Affinity •Flexible Algorithm Include-Any Affinity •Flexible Algorithm Include-All Affinity •Flexible Algorithm Definition Flags
SRv6 SID NLRI	•SRv6 SID Information TLV
SRv6 TLV	SRv6 Capabilities TLV SRv6 Node MSDs •Maximum Segments Left •Maximum End Pop •Maximum T.Insert •Maximum T.Encaps •Maximum End D Прочие •SRv6 End.X SID TLV •SRv6 LAN End.X SID TLV •SRv6 Link MSDs [same as Node MSDs] •SRv6 Locator TLV •SRv6 BGP Peer Node SID TLV •SRv6 Endpoint Behavior TLV •SRv6 SID Structure TLV
TE Policies (Rx)	•NLRI — TE Policy NLRI (Type 5) •Protocol-ID: Segment Routing (Type 9) •Protocol Origin: BGP SR Policy (Code Point 2)
Эмуляция PCEP
Стандарты	•RFC 4655 — архитектура на основе Path Computation Element (PCE) •RFC 4657 — общие требования к Path Computation Element (PCE) Communication Protocol •RFC 5440 — Path Computation Element (PCE) Communication Protocol (PCEP) •RFC5521 — расширения PCEP для исключения маршрутов •RFC 8231 — расширения PCEP для Stateful PCE •RFC 8281 — расширения PCEP для настройки LSP, инициируемой PCE, в модели Stateful PCE •RFC 8408 — передача типа настройки пути в сообщениях PCEP •RFC8664 — расширения PCEP для Segment Routing •draft-ietf-pce-lsp-setup-type-03 •RFC 8697 — расширения PCEP для установления отношений между наборами LSP •draft-ietf-pce-stateful-path-protection-01 •draft-ietf-pce-binding-label-sid-16 •draft-ietf-pce-segment-routing-ipv6-14 •draft-ietf-pce-segment-routing-policy-cp-07
Возможности PCEP	•Stateful PCE •LSP Update •LSP Instantiation •SR PCE •SRv6 PCE
PCEP — Stateful PCE	Сообщения •Open •Keepalive •PCReq •PCRep •PCRpt •PCUpd •Error •Close Объекты •RP •SRP •LSP
Объекты и TLV PCEP	Объекты •END POINT (IPv4/IPv6) •ERO •RRO •IRO •XRO •BANDWIDTH •LSPA •METRIC •NO-PATH •PCEP-ERROR •CLOSE •ASSOCIATION (IPv4/IPv6) TLV •Stateful-PCE-Capability •Path Setup Type •IPv4-LSP-Identifiers •IPv6-LSP-Identifiers •Symbolic Path Name •Speaker Entity Identifier
PCEP — LSP, инициируемый PCE (дополнение к Stateful PCE)	Сообщения •PCInitiate Объекты •SRP (R flag) •LSP (C flag) •End-Points •ERO •XRO •ASSOCIATION TLV •Symbolic-Path-Name TLV •Path Setup Type TLV •TE-PATH-Binding TLV
PCEP — Segment Routing	TLV •SR PCE Capability TLV (for SR-TE Path) •TE-PATH-Binding TLV •Path Setup Type TLV Object/Sub-Object •SR-ERO •SID NAI •IPv4 Node ID •IPv6 Node ID •IPv4 Adjacency ID •IPv6 Adjacency with global IPv6 addresses •Unnumbered Adjacency with IPv4 Node IDs •IPv6 adjacency with link-local IPv6 addresses
PCEP — Segment Routing v6	PATH-SETUP-TYPE-CAPABILITY •Type SRv6-PCE-CAPABILITY (27) •MSD-Types PCEP Path Setup Type •Traffic Engineering path setup using SRv6 (PST = 3) ERO/RRO Sub-Objects •SRv6-ERO under EXPLICIT_ROUTE Object •SRv6-RRO under ROUTE_RECORD Object •SRv6 SID •SID Structure •SRv6 NAI Types: IPv6 Node ID; IPv6 Global Adjacency; IPv6 adjacency with link-local IPv6 addresses
VXLAN
Стандарты	RFC 7348 — Virtual eXtensible Local Area Network (VXLAN): платформа наложения виртуализированных сетей Layer 2 поверх сети Layer 3
Параметры протокола	•Number of VTEP •Number of VNIs/VTEP (default 1) •UDP Port (default 8472) •VNI •IPv4 Multicast Address
Поддержка протоколов хостов поверх VTEP VXLAN	•Ethernet •ARP •IPv4 •ICMP/Ping •DHCP •IGMP •MLD
Обнаружение VTEP (Discovery Domain)	•Multicast (IGMP, PIM) •Unicast (Static VTEP configuration)
Поддержка протоколов маршрутизации для объявления достижимости VTEP	•OSPF •BGP
OVSDB
Стандарты	•RFC 7047 — The Open vSwitch Database Management Protocol •hardware_vtep schema: http://openvswitch.org/docs/vtep.5.pdf
Параметры протокола	OVSDB Server •Schema — HW VTEP •Connection Type — TCP or TLS •TCP Port •Certificate Directory •Private Key File •Certificate File •CA Certificate File •Manager Count Managers •Active •IPv4 Address •TCP Port OVSDB Controller •Schema — HW VTEP •Connection Type — TCP or TLS •TCP Port •Certificate Directory •Private Key File •Certificate File •Verify Peer Certificate •CA Certificate File Cluster Data •Attach at Start •Logical Switch Name •VNI •Physical_Switch name •Physical_Port name •VLAN ID
EVPN MPLS и EVPN VXLAN
Стандарты	•RFC 7432 — EVPN •RFC 7623 — PBB-EVPN •draft-ietf-bess-evpn-overlay-01 •RFC 9135 •draft-ietf-bess-evpn-prefix-advertisement-04 •RFC5512 •draft-ietf-bess-evpn-vpws-07 •draft-sajassi-bess-evpn-vpws-fxc-01 •draft-sharma-multi-site-evpn-03 •draft-sajassi-bess-evpn-mvpn-seamless-interop-03 •draft-ietf-bess-evpn-igmp-mld-proxy-05 •draft-ietf-bess-evpn-irb-mcast-04 •draft-ietf-bess-evpn-bum-procedure-updates-08 •RFC 8317 — EVPN E-Tree
Возможности	•AFI = 25 (L2VPN) •SAFI 70 (EVPN)
Тип маршрута	•Type 1 — Ethernet Auto-Discovery (A-D) Route •Type 2 — MAC/IP Advertisement Route •Type 3 — Inclusive Multicast Ethernet Tag Route •Type 4 — Ethernet Segment Route •Type 5 — IP Prefix Route •Type 6 — Selective Multicast Ethernet Tag Route (только EVPN VXLAN) •Type 7 — Multicast Join Synch Route (только EVPN VXLAN) •Type 8 — Multicast Leave Synch Route (только EVPN VXLAN) •Type 10 — S-PMSI A-D Route (только EVPN VXLAN)
Extended Community	•ESI Label Extended Community •ES Import Route Target •MAC Mobility Extended Community •Default Gateway Extended Community •BGP encapsulation Extended Community •Router MAC Extended Community •Layer 2 attributes Extended Community •Multicast Flags Extended Community •EVI-RT Extended Community •E-Tree Extended Community
Функции multi-homing	•All-Active Ethernet Segment •Single-Active Ethernet Segment •Fast Convergence •Split Horizon •Aliasing and Back-Up Path •Designated Forwarder Election
Пересылка L2 BUM-трафика	•Ingress Replication •RSVP-TE P2MP (только data plane MPLS) •mLDP P2MP (только data plane MPLS) •PIM-SM/SSM/BIDIR (только data plane VXLAN)
Пересылка L3 Multicast (Tenant Routed Multicast)	•Ingress Replication (только I-PMSI) •PIM-SM (I-PMSI and S-PMSI) •PIM-SSM (I-PMSI and S-PMSI)
Пересылка L3 Multicast	•PIM-SM (using EVPN S-PMSI A-D route) •PIM-SSM (using EVPN S-PMSI A-D route) •Ingress Replication (using EVPN SMET Route)
Политика BGP Segment Routing Traffic Engineering
Стандарты	•draft-ietf-idr-sr-policy-safi-13 •draft-ietf-idr-bgp-sr-segtypes-ext-08 •draft-ietf-idr-tunnel-encaps-04 •RFC 5512 — BGP Encapsulation Subsequent Address Family Identifier (SAFI) и атрибут BGP Tunnel Encapsulation
Возможности	•AFI 1 / SAFI 73 (IPv4 SR TE Policy) •AFI 2 / SAFI 73 (IPv6 SR TE Policy) •Graceful Restart
Sub-TLV политики SR TE	•Remote Endpoint •Color •Preference •Binding SID (including flags S-flag and I-Flag) •Segment List •Explicit NULL Label Policy •Policy Priority •Policy Name •SRv6 Binding SID •Policy Candidate Path Name
Extended Community для действий	•Extended Color Community
Тип Segment Sub-TLV	•Type 1: Type A MPLS SID sub-TLV •Type 2: Deprecated Type B (SRv6 SID sub-TLV) •Type 3: Type C IPv4 Node and SID sub-TLV •Type 4: Type D IPv6 Node and SID for SR-MPLS sub-TLV •Type 5: Type E IPv4 Node, index, and SID sub-TLV •Type 6: Type F IPv4 Local/Remote addresses and SID sub-TLV •Type 7: Type G IPv6 Node, index for remote and local pair, and SID for SR-MPLS sub-TLV •Type 8: Type H IPv6 Local/Remote addresses and SID sub-TLV •Type 9: Weight sub-TLV •Type 13: Type B SRv6 SID sub-TLV •Type 14: Type I IPv6 Node and SID for SRv6 sub-TLV •Type 15: Type J IPv6 Node, index for remote and local pair, and SID for SRv6 sub-TLV •Type 16: Type K IPv6 Local/Remote addresses and SID for SRv6 sub-TLV
Другие поля Segment Sub-TLV	•SR Algorithm •SRv6 SID Endpoint Behavior and Structure sub •Segment Flags (V, A, S, B)
Segment Routing v6
Стандарты	•draft-ietf-6man-segment-routing-header-11 •draft-filsfils-spring-srv6-network-programming-04 •RFC 7794 — атрибуты префиксов IS-IS для расширенной достижимости IPv4 и IPv6 •RFC 9352 — расширения IS-IS для поддержки Segment Routing в data plane IPv6 •draft-ietf-lsr-ospfv3-srv6-extensions-02 •RFC 6119 — IPv6 Traffic Engineering в IS-IS •draft-dawra-idr-srv6-vpn-04 •draft-ietf-bess-srv6-services-15 •RFC 5549 — объявление информации о достижимости IPv4 Network Layer с IPv6 Next Hop •draft-ietf-idr-bgpls-srv6-ext-00 •draft-ietf-idr-bgp-ls-segment-routing-msd-05 •draft-ietf-pce-segment-routing-ipv6-14 •draft-ietf-6man-spring-srv6-oam-11 •RFC 7880 — Seamless Bidirectional Forwarding Detection (S-BFD) •draft-filsfils-spring-net-pgm-extension-srv6-usid-13
Возможности ISIS SRv6	•SRv6 Capability TLV •Maximum SL sub-sub-TLV (1) •Maximum End Pop SRH sub-sub-TLV (2) •Maximum T.Insert SRH sub-sub-TLV (3) •Maximum T.Encap SRH sub-sub-TLV (4) •Maximum End D SRH sub-sub-TLV (5)
ISIS SRv6 TLV	•SRv6 Node SID •SRv6 Adjacency SID •SRv6 LAN Adjacency SID •SRv6 SID Structure
Сжатие SRv6	•Micro SID •G-SRv6
OSPFv3 Router Information LSA	SRv6 Capabilities TLV (Type 20) Node MSDs •Maximum Segment Left •Maximum End Pop •Maximum H.Encaps •Maximum End D
OSPFv3 LSA для SRv6	SRv6 Locator LSA (Type 42) •SRv6 Locator TLV •SRv6 End SIDs Link MSDs as sub-TLVs of E-Router-LSA •Maximum Segment Left •Maximum End Pop •Maximum H.Encaps P2P and broadcast adjacencies in E-Router-Link TLV •SRv6 End.X Sub-TLV •SRv6 LAN End.X SID sub-TLV SRv6 SID Structure Sub-TLV •End SIDs and End.X SIDs
Endpoint function	•End, End.X, End.T (PSP, USP, PSP & USP, no PSP/USP) •End.DX6, End.DT6 •End.OTP •End, END.X with NEXT-ONLY-CSID •End, End.X (PSP, USP, PSP & USP, USD, PSP & USD, USP & USD, PSP & USP & USD, None) •End.DX6, End.DX4, End.DT6, End.DT4, End.DT46 with NEXT-CSID •End.DX2, End.DX2V, End.DT2U, End.DT2M with NEXT-CSID •End, End.X, End.T with COC, PSP & COC, PSP & USP & COC, PSP & USD & COC, PSP & USP & USD & COC) •Custom (user defined value)
BGP L3VPN поверх underlay ISIS SRv6	•SRv6-VPN SID TLV •SRv6 SID Structure
BGP EVPN поверх underlay ISIS SRv6	•VPWS •VPLS Type 1 Route •VPLS Type 2 Route •VPLS Type 3 Route •VPLS Type 5 Route
Глобальные сервисы BGP поверх underlay ISIS SRv6	•IPv4 over SRv6 core •IPv6 over SRv6 core
BGP-LS с ISIS	SRv6 SID NLRI •SRv6 SID Information TLV SRv6 TLV •SRv6 Capabilities TLV •SRv6 Node MSDs: Maximum Segments Left; Maximum End Pop; Maximum T.Insert; Maximum T.Encaps; Maximum End D •SRv6 End.X SID TLV •SRv6 LAN End.X SID TLV •SRv6 Link MSDs [same as Node MSDs] •SRv6 Locator TLV •SRv6 Endpoint Behavior TLV •SRv6 BGP Peer Node SID TLV •SRv6 SID Structure TLV
SRv6/GSRv6 OAM	•Ping •Traceroute •S-BFD •BFD
ISIS Flexible Algorithm (Flex-Algo)
Стандарты	•draft-ietf-lsr-flex-algo-10
ISIS router capability TLV (TLV 242)	Flex-Algo Definition Sub-TLV •Calculation type •Metric type •Priority FAD TLV •FA Exclude AG Sub-TLV •FA Include-Any AG Sub-TLV •FA Include-All AG Sub-TLV •FAD Flags Sub-TLV Прочее •FAPM TLV
OSPFv2 Flexible Algorithm (Flex-Algo)
Стандарты	•draft-ietf-lsr-flex-algo-13
ISIS router capability TLV (TLV 242)	Flex-Algo Definition Sub-TLV •Calculation type •Metric type •Priority FAD TLV •FA Exclude AG Sub-TLV •FA Include-Any AG Sub-TLV •FA Include-All AG Sub-TLV •FAD Flags Sub-TLV Прочее •FAPM TLV
BGP Flow Specification
Стандарты	•RFC 8955 — Dissemination of Flow Specification Rules •RFC 8956 — Dissemination of Flow Specification Rules for IPv6 •draft-ietf-idr-flowspec-redirect-ip-02 •RFC 8092 — BGP Large Communities Attribute •draft-jiang-idr-ts-flowspec-srv6-policy-07
Возможности	•AFI 1 / SAFI 133 (IPv4 Unicast Flowspec) •AFI 2 / SAFI 133 (IPv6 Unicast Flowspec)
Тип компонентов сопоставления (IPv4)	•Type 1 — Destination Prefix •Type 2 — Source Prefix •Type 3 — IP Protocol •Type 4 — Port •Type 5 — Destination port •Type 6 — Source port •Type 7 — ICMP •Type 8 — ICMP code •Type 9 — TCP flags •Type 10 — Packet length •Type 11 — DSCP (Diffserv Code Point) •Type 12 — Fragment
Изменения компонентов сопоставления (IPv6)	•Type 1 — Destination IPv6 Prefix •Type 2 — Source IPv6 Prefix •Type 3 — Next Header IP •Type 12 — Fragment •Type 13 — Flow Label
Extended Community для действий	Основные •Traffic-Rate-Bytes (0x8006) •Traffic-Rate-Packets (0x800c) •Traffic-Action (0x8007) Redirects •RT AS-2byte (0x8008) •RT IPv4 (0x8108) •RT AS-4byte (0x8208) •IPv4 Next-Hop (0x010c) •IPv6-Address-Specific Extended Community: IPv6 Next-Hop (0x000c); RT Redirect IPv6 (0x000d) Прочее •Traffic Marking (0x8009)
Multicast с использованием Bit Index Explicit Replication (BIER)
Стандарты	•RFC 8279 — архитектура BIER •RFC 8296 — инкапсуляция BIER MPLS •RFC 8401 — поддержка BIER через IS-IS •draft-ietf-bier-mvpn-11.txt •draft-ietf-bier-ospf-bier-extensions-18
ISIS	•BIER Info sub-TLV •BIER MPLS Encapsulation sub-sub-TLV
OSPF	•BIER sub-TLV •BIER MPLS Encapsulation sub-sub-TLV
mVPN	•PMSI Tunnel Attribute for BIER
Network Configuration Protocol (NETCONF)
Стандарты	•RFC 6241 — Network Configuration Protocol •RFC 6242 — использование NETCONF поверх Secure Shell (SSH)
Возможности	•base1.0/1.1 •Writeable-running •Candidate configuration •Confirmed commit •Rollback-on-Error •Validate •Distinct startup •URL •XPath •Notification •Interleave •Configurable yang modules •Configurable RPC responses
Операции	•get •get-config •edit-config •copy-config •delete-config •lock •unlock •close-session •kill-session •event •get-schema
SSH-аутентификация	•No authentication •Username/password •Key based
Seamless BFD
Стандарты	•RFC 7880 •RFC 7881 •RFC 7882
Поддерживаемые протоколы	•ISIS SR (Keysight — egress SR LSP) •Любые MPLS-протоколы (Keysight — ingress MPLS LSP)
Поддерживаемый режим	•IPv4 MPLS •SRv6
OpenFlow
Стандарты	•OpenFlow v 1.0 •OpenFlow v 1.3.1 •RFC 4346/RFC 5246 — TLS 1.1/1.2
Типы сообщений	•TCP/TLS (OF-Channel) •Hello •Feature Request/Reply •Echo Request/Reply/Pause/Resume •Vendor/Experimenter Message •Barrier •Flow Modification (Add, Delete, Modify) •Switch Config
Flow	OpenFlow 1.0 Controller Emulation •Full 12 tuple Match Support •All Actions Including Output (Port, All, Controller, In_Port, Local, Normal, Flood) and Vendor (0xfff) OpenFlow 1.3.1 Controller Emulation (Specific) •Flow Table with Full OXM Extensible Match Support, Including IPv4/v6 Support, IPv6 Extension Header, Multiple Levels of VLAN Tagging, MPLS Support, Tunnel ID Metadata, PBB Tagging •Instructions •OXM Extensible Set-Field Actions •Experimenter
Stats request/reply	OpenFlow Controller Emulation •Flow Stats (Individual/Aggregated) •Port Stats •Vendor/Experimenter Stat •Description Stat •Table Stat •Queue Config/Stat •Vendor Stats •Port Features •Group Stat •Meter Stat
Learned info	OpenFlow Controller Emulation •Feature Reply •Port Status •Error Message •Switch Capabilities •Action Supported •Flow Stat •Port Stat •Vendor Stat •Description Stat •Table Stat •Queue Stat •Queue Config Stat •Topology Learned Info (via LLDP) OpenFlow Switch Emulation •OF-Channel Learned Info •Flow Learned Info •Host Topology Information
События OpenFlow Test Composer	•OpenFlow 1.0 Controller Emulation •Pause/Resume Request/Reply •Send Request •Stat Request •Barrier •Flow •Config •Description •Feature •Queue •Table •Vendor, Vendor Message •LLDP — Packet out •Flow Add, Delete, Modify •OpenFlow 1.3.1 Controller Emulation •Description stat •Port stat •Table stat •Experimenter message •Queue config •Queue Stat
Benchmarking QT (опционально)	OpenFlow Benchmarking QuickTest •OpenFlow Switch Flow Table Capacity Test •L2/L3 Address Learning Rate of OpenFlow Network •OpenFlow Switch Flow Failover Performance •RFC2544 — Benchmarking Methodology for Network Interconnect Devices •RFC2889 — Benchmarking Methodology for LAN Switching Devices •RFC3918 — Methodology for IP Multicast Benchmarking
gRIBI
Стандарты	•gRPC reference: https://github.com/grpc (по состоянию на 10 мая 2021 г.) •gRIBI reference: https://github.com/openconfig/gribi (по состоянию на 23 апреля 2021 г.)
Роль устройства	•gRIBI Client
Типы AFT	•Next-Hop •Next-Hop-Group •IPv4
eCPRI
Стандарты	•eCPRI Specification V1.1 (2018)
Роль устройства	•RE and Radio Channels/Users •REC
Транспорт	•eCPRI over Ethernet •eCPRI over UDP
Типы сообщений	•IQ Data •Bit Sequence •Generic Data Transfer •Real-Time Control Data •Remote Memory Access •One-way Delay Measurement •Remote Reset •Event Indication
ORAN Fronthaul
Стандарты	•ORAN WG4 CUS plane specification
Транспорт	•ORAN CU-plane over eCPRI over Ethernet •ORAN CU-plane over eCPRI over UDP over IPv4 •ORAN CU-plane over eCPRI over UDP over IPv6
Роли устройств	•O-DU •O-RU
Параметры конфигурации и функциональные возможности	•Number of carriers •Carrier Bandwidth •Numerology •PRB Count •IQ Compression method •Поддержка мастера для создания реалистичного трафика ORAN Fronthaul между эмулируемыми O-DU и O-RU
nFAPI
Стандарты	•SCF225 5G nFAPI specification
Тип сообщения	•P7
Функциональные возможности	•Генерация сообщений P7 с возможностью внедрения ошибок, таких как пропуск последовательности и изменение порядка последовательности •Генерация сообщений P7 с более чем одним сегментом, изменение порядка сегментов, периодическое отбрасывание сегментов
TWAMP Light
Стандарты	•RFC 5357 Appendix I — Two-Way Active Measurement Protocol Light •RFC 8762 — Simple Two-Way Active Measurement Protocol
Транспорт	•IPv4 •IPv6
Роли устройств	•Session-Sender •Session-Reflector
Функциональные возможности протокола	•Stateless •Configurable UDP Port
In-Band Network Telemetry (INT)
Стандарты	•In-band Network Telemetry Dataplane Specification
Шаблоны	•Gevene With INT •INT Metadata •INT Shim Header •INT Probe Marker •VXLAN GPE •INTv2.1 Shim Header for TCP/UDP •INTv2.1 Shim Header for VxLAN GPE •INTv2.1 MD Metadata •INTv2.1 MX Metadata •Geneve with INTv2.1 MD •Geneve with INTv2.1 MX
Path Tracing
Стандарты	•draft-filsfils-ippm-path-tracing-00: Path Tracing in SRv6 networks
Роль устройства	•PT Source
Заголовки PT	IPv6 Hop-by-Hop Option for Path Tracing (HbH-PT) •MCDs IPv6 Destination Option for Path Tracing (DOH-PT) •Session ID •Interface ID •Interface Load •Timestamp

Варианты платформ

Виртуальная платформа	•IxNetwork Virtual Edition (VE)
Шасси	•XGS12-HSL/SDL/SD Chassis •XGS2-HSL/SDL/SD Chassis
Фиксированные шасси	•AresONE-M 800GE QSFP-DD800 •AresONE-M 800GE OSPF800 •AresONE-M 800GE Dual Interface Model •AresONE-S 400G QSFP-DD •AresONE 400G QSFP-DD •AresONE 400G OSFP •AresONE 400G High Performance QSFP-DD 400/200/100/50GE •NOVUS ONE PLUS 3- and 5-Speed 10GE/5GE/2.5GE/1GE/100M
Апплайансы	•NOVUS ONE 10GE/1GE/100M
Нагрузочные модули	•K400 QSFP-DD 400/200/100/50GE •K400 CFP8 400GE •NOVUS High Density QSPF28 100/50/40/25/10GE •NOVUS High Density SFP28/QSPF28 100/50/25/10GE •NOVUS 3-Speed 10GE/1GE/100M •NOVUS 5-Speed 10GE/5GE/2.5GE/1GE/100M •Xcellon-Multis QSFP28 100/50/25GE •Xcellon-Multis CFP4 100GE •Xcellon-Multis CXP 100/40/10GE •Xcellon-Multis QSFP 40/10GE •Xcellon-Lava CFP 100/40GE •Xcellon-Flex QSFP/SFP+ 40/10GE

Технологические решения IxNetwork

•IxNetwork Overview — L2/3 Network Infrastructure Performance Testing

•IxNetwork Software Defined Networking (SDN) Test Solution

•IxNetwork Routing and Switching Test Solution

•IxNetwork MPLS Test Solution

•IxNetwork Industrial Ethernet Test Solution

•IxNetwork Data Center Ethernet Test Solution

•IxNetwork Broadband and Authentication Test Solution

•IxNetwork MACsec Test Solution

Информация для заказа

Партномер	Описание
Эмуляция OpenFlow
930-2104	IxNetwork, опциональное ПО, эмуляция контроллера OpenFlow; ТРЕБУЕТСЯ: 930-2056 IxNetwork Base PLUS ИЛИ 930-2076 IxNetwork Base PREMIUM.
930-2105	IxNetwork, опциональное ПО, эмуляция коммутатора OpenFlow; ТРЕБУЕТСЯ: 930-2056 IxNetwork Base PLUS ИЛИ 930-2076 IxNetwork Base PREMIUM.
930-2107	IxNetwork, опциональный программный комплект OpenFlow Protocol Bundle; ВКЛЮЧАЕТ 930-2104 OpenFlow Controller Emulation и 930-2105 OpenFlow Switch Emulation; ТРЕБУЕТСЯ: 930-2056 IxNetwork Base PLUS ИЛИ 930-2076 IxNetwork Base PREMIUM.
930-2412	IxNetwork, опциональное ПО, OpenFlow QuickTest; тест OpenFlow Benchmarking; Flow Table Capacity, Flow Learning Rate, Flow Failover Test; ТРЕБУЕТСЯ лицензия IxNetwork OpenFlow Emulation (930-2107).
Соответствие OpenFlow
924-442-10PBF	IxANVL, пакет тестирования протоколов, комплект SDN.
Эмуляция Segment Routing
930-2114	IxNetwork, опциональное ПО, эмуляция IS-IS Segment Routing; ТРЕБУЕТСЯ: 930-2056 IxNetwork Base PLUS ИЛИ 930-2076 IxNetwork Base PREMIUM; А ТАКЖЕ 930-2010 IS-IS Emulation и 930-2011 IS-IS v6 Emulation.
930-2117	IxNetwork, опциональное ПО, эмуляция OSPFv2 Segment Routing; ТРЕБУЕТСЯ 930-2008 OSPFv2 Emulation; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
930-2116	IxNetwork, опциональное ПО, эмуляция BGP Link State (BGP-LS) и BGP Segment Routing; ТРЕБУЕТСЯ 930-2005 BGP4 Emulation И/ИЛИ 930-2007 BGP v6 Emulation; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
930-2123	IxNetwork, опциональное ПО, эмуляция IPv6 Segment Routing (930-2123); включает поддержку Segment Routing для data plane IPv6 (SRv6); ТРЕБУЕТСЯ: 930-2010 IS-IS Emulation И 930-2011 IS-IS Emulation с дополнительной поддержкой IPv6; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076); рекомендуется с: 930-2122 BGP SR TE Policy Emulation для SRv6 Traffic Engineering.
930-2134	IxNetwork, опциональное ПО, эмуляция OSPFv3 Segment Routing; ТРЕБУЕТСЯ: 930-2009 OSPFv3 Emulation; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
Эмуляция PCEP
930-2118	IxNetwork, опциональное ПО, эмуляция Path Computation Element Communication Protocol (PCEP); ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076); рекомендуется с: 930-2114 ISIS Segment Routing, ИЛИ 930-2117 OSPFv2 Segment Routing, ИЛИ 930-2116 BGP Link State Emulation.
Эмуляция BGP SR TE Policy
930-2122	IxNetwork, опциональное ПО, эмуляция BGP SR TE Policy; ТРЕБУЕТСЯ 930-2005 BGP4 Emulation; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
Эмуляция IGP Flexible Algorithm
930-2133	IxNetwork, опциональное ПО, эмуляция протокола ISIS Flexible Algorithm; включает ISIS Flexible Algorithm для SR MPLS или SRv6; ТРЕБУЕТСЯ: 930-2010 IS-IS Emulation И/ИЛИ 930-2011 IS-IS v6 Emulation; ТРЕБУЕТСЯ: 930-2114 ISIS Segment Routing для SR MPLS ИЛИ 930-2123 IPv6 Segment Routing Emulation для SRv6; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
930-2134	IxNetwork, опциональное ПО, эмуляция протокола OSPFv2 Flexible Algorithm (930-2136); включает IGP Flexible Algorithm для OSPFv2 SR MPLS; ТРЕБУЕТСЯ: 930-2008 OSPFv2 Emulation и 930-2117 OSPFv2 Segment Routing Emulation для SR MPLS; ТРЕБУЕТСЯ: существующая лицензия 930-1999 IxNetwork Base или IxNetwork Base PLUS (930-2056), ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076).
Seamless BFD
930-2130	IxNetwork, опциональное ПО, эмуляция Seamless Bidirectional Forwarding Detection (S-BFD); ТРЕБУЕТСЯ: 930-2010 IS-IS Emulation И 930-2011 IS-IS Emulation с дополнительной поддержкой IPv6 И 930-2114 ISIS Segment Routing Emulation; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
Комплект Segment Routing
930-2518	IxNetwork, опциональный программный комплект Segment Routing Bundle (930-2518); ВКЛЮЧАЕТ: IxNetwork IS-IS Segment Routing (930-2114), IxNetwork BGP Link State (BGP-LS) (930-2116), IxNetwork OSPFv2 Segment Routing (930-2117), IxNetwork Path Computation Element Communication Protocol (PCEP) (930-2118); ТРЕБУЕТСЯ BGP4 Emulation (930-2005), И/ИЛИ BGPv6 Emulation, И OSPFv2 Emulation (930-2008), И ISIS Emulation (930-2010), И/ИЛИ ISIS v6 Emulation (930-3011); ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
930-2519	IxNetwork, опциональный программный комплект Segment Routing Advanced Bundle (930-2519); включает Segment Routing MPLS и Segment Routing IPv6; ВКЛЮЧАЕТ: IS-IS/OSPFv2/OSPFv3 Segment Routing, Segment Routing v6, BGP Link State и BGP Segment Routing, PCEP, BGP SR-TE Policy, ISIS/OSPFv2 Flexible Algorithm, S-BFD и SRv6 OAM; ТРЕБУЕТСЯ BGP4 Emulation (930-2005), И/ИЛИ BGPv6 Emulation (930-2007), И OSPFv2 Emulation (930-2008), И/ИЛИ OSPFv3 Emulation (930-2009), И ISIS Emulation (930-2010), И/ИЛИ ISIS v6 Emulation (930-2011), И BGP MPLS/VPN (930-2006) для L3VPN поверх SR/SRv6; ТРЕБУЕТСЯ существующая IxNetwork Base 930-1999 или 930-2056 ИЛИ новая покупка IxNetwork Base 930-2076 или 930-2212.
Эмуляция SRv6 OAM
930-2140	IxNetwork, опциональное ПО, эмуляция SRv6 OAM; включает SRv6 OAM Ping/Traceroute поверх SRv6/G-SRv6; ТРЕБУЕТСЯ: 930-2010 IS-IS Emulation И 930-2011 IS-IS Emulation с дополнительной поддержкой IPv6 И 930-2123 IPv6 Segment Routing Emulation; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 или IxNetwork Base PLUS (930-2056), ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076); рекомендуется с: 930-2005 BGP4 Emulation И 930-2006 BGP4 Emulation с дополнительной поддержкой Layer 3 MPLS/VPN & Multicast VPN И 930-2007 BGP4 Emulation с дополнительной поддержкой IPv6 для SRv6 L3VPN.
Эмуляция BGP FlowSpec
930-2121	IxNetwork, опциональное ПО, эмуляция BGP FlowSpec; ТРЕБУЕТСЯ 930-2005 BGP4 Emulation; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
Эмуляция EVPN и VXLAN
930-2102	IxNetwork, опциональное ПО, расширение BGP для поддержки эмуляции EVPN и PBB-EVPN; ТРЕБУЕТСЯ 930-2005 BGP Emulation; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
930-2103	IxNetwork, опциональное ПО, эмуляция VXLAN; поддерживает функциональное тестирование и тестирование производительности шлюзов VXLAN; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
930-2521	IxNetwork, опциональный программный комплект EVPN and VXLAN Bundle (930-2521); ВКЛЮЧАЕТ: EVPN Emulation и VXLAN Emulation; ТРЕБУЕТСЯ BGP4 Emulation (930-2005); ТРЕБУЕТСЯ существующая IxNetwork Base 930-1999 или 930-2056 ИЛИ новая покупка IxNetwork Base 930-2076 или 930-2212.
Эмуляция OVSDB
930-2109	IxNetwork, опциональное ПО, эмуляция OVSDB. Поддерживает Open vSwitch Database Management Protocol (OVSDB) для схемы hardware VTEP. ТРЕБУЕТСЯ 930-2103 VXLAN Emulation; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
Эмуляция NETCONF
930-2124	IxNetwork, опциональное ПО, эмуляция Network Configuration Protocol (NETCONF); ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
Эмуляция BIER
930-2125	IxNetwork, опциональное ПО, эмуляция Bit Index Explicit Replication (BIER); ТРЕБУЕТСЯ 930-2005 BGP4 Emulation И 930-2006 BGP extensions для поддержки MPLS L3VPN/VPLS; ТРЕБУЕТСЯ 930-2010 IS-IS Emulation; ТРЕБУЕТСЯ существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
Эмуляция gRIBI
930-2139	IxNetwork, опциональное ПО, эмуляция gRPC Routing Information Base Interface (gRIBI); позволяет тестировать способность приема Abstract Forwarding Table (AFT) устройством с поддержкой gRIBI поверх канала gRPC, как определено в спецификации OpenConfig gRIBI; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 или IxNetwork Base PLUS (930-2056), ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076).
Эмуляция eCPRI
930-2128	IxNetwork, опциональное ПО, генерация сообщений eCPRI (Common Public Radio Interface); позволяет генерировать сообщения eCPRI для eRE и eREC; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076).
Эмуляция трафика ORAN Fronthaul
930-2141	IxNetwork, опциональное ПО, генерация сообщений ORAN C-Plane и U-Plane; позволяет генерировать сообщения ORAN eCPRI C-Plane и U-Plane для O-RU и O-DU; ТРЕБУЕТСЯ: 930-2128 eCPRI (Common Public Radio Interface) Messages Generation; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076).
nFAPI
930-2143	IxNetwork, опциональное ПО, генерация сообщений nFAPI; включает генерацию сообщений nFAPI P7; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 или IxNetwork Base PLUS (930-2056), ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076).
Эмуляция TWAMP/TWAMP-Light
930-2142	IxNetwork, опциональное ПО, эмуляция Two-Way Active Measurement Protocol; включает управляющие и тестовые сессии TWAMP, а также эмуляцию TWAMP/TWAMP-Light Sender и Reflector; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 или IxNetwork Base PLUS (930-2056), ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076).
Эмуляция Path Tracing
930-2144	IxNetwork, опциональное ПО, эмуляция Path Tracing; включает эмуляцию Path Tracing и генерацию probe; ТРЕБУЕТСЯ: существующая лицензия IxNetwork Base 930-1999 или IxNetwork Base PLUS (930-2056), ИЛИ новая покупка IxNetwork Base PREMIUM (930-2076); рекомендуется с: 930-2123 IPv6 Segment Routing Emulation И либо 930-2010 IS-IS Emulation и 930-2011 IS-IS Emulation с дополнительной поддержкой IPv6, либо 930-2009 OSPFv3 Emulation; рекомендуется с 930-2070 IEEE 1588v2 (PTP) Protocol Emulation.
Комплект SDN
930-2522	IxNetwork, опциональный программный комплект Software Defined Networking (SDN) Bundle (930-2522); включает эмуляции протоколов SDN; ВКЛЮЧАЕТ: EVPN и VXLAN, IS-IS/OSPFv2/OSPFv3 Segment Routing, Segment Routing v6, BGP Link State и BGP Segment Routing, PCEP, BGP SR-TE Policy, BGP FlowSpec, Netconf, BIER, ISIS/OSPFv2 Flexible Algorithm, S-BFD и SRv6 OAM, gRIBI, TWAMP и TWAMP Light; ТРЕБУЕТСЯ BGP4 Emulation (930-2005), И/ИЛИ BGPv6 Emulation (930-2007), И OSPFv2 Emulation (930-2008), И/ИЛИ OSPFv3 Emulation (930-2009), И ISIS Emulation (930-2010), И/ИЛИ ISIS v6 Emulation (930-2011), И BGP MPLS/VPN (930-2006) для L3VPN поверх SR/SRv6 или для BIER; ТРЕБУЕТСЯ существующая IxNetwork Base 930-1999 или 930-2056 ИЛИ новая покупка IxNetwork Base 930-2076 или 930-2212.

подробнее свернуть

Название	Значение
Тип	Программное решение IxNetwork для функционального, нагрузочного, масштабного и протокольного тестирования SDN-инфраструктуры
Поддерживаемые платформы	AresONE, Novus, Novus ONE PLUS, XGS2, XGS12, IxNetwork Virtual Edition
Протоколы	OpenFlow 1.0/1.3.1, Segment Routing, SRv6, PCEP, BGP-LS, BGP SR-TE Policy, Flex-Algo, VXLAN, GENEVE, EVPN, OVSDB, NETCONF/YANG, BIER, gRIBI, TWAMP Light
Особенности	Эмуляция OpenFlow-контроллеров и коммутаторов, SDN-сетей операторского класса и виртуальных overlay-сетей ЦОД, тестирование VTEP и мобильности VM, SR/SRv6 Traffic Engineering, NETCONF/YANG и gRIBI, In-Band Network Telemetry, проверка масштабируемости, производительности и отказоустойчивости SDN, автоматизация через REST API

IxNetwork Software Defined Network (SDN) Test Solution_RU.pdf

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

Keysight Technologies

Все товары бренда
