XGS2 Chassis Platform
Гибкое, портативное 2-слотовое шасси.
Тестовые системы Keysight предоставляют самые комплексные в отрасли решения для обеспечения безопасности, производительности, функционального и конформанс-тестирования сетей, устройств и сетевых приложений. 2-слотовая платформа шасси XGS2 обеспечивает высокую гибкость и портативность, питая нагрузочные модули и тестовые приложения для создания тестовой системы Keysight. Платформа XGS2 формирует основу для полноценной настольной или стоечной тестовой среды.

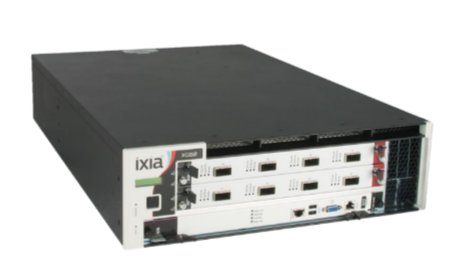

Шасси XGS2 — компактная 3RU‑платформа с фронтальным воздушным потоком (front‑to‑back), обеспечивающим эффективное охлаждение при высокой плотности портов. Модульная архитектура повышает обслуживаемость: вентиляторный модуль, модуль синхронизации, блоки питания и модуль контроллера шасси автономны и заменяемы в полевых условиях.
XGS2 использует те же приложения и форм‑фактор модулей XMFF, что и XGS12, а также поддерживает «горячую замену» (hot‑swap) нагрузочных модулей, что упрощает интеграцию в существующие стенды и повышает масштабируемость.
Основные характеристики:
- Компактное 3RU‑шасси, скорости: 400/100/50/40/25/10/1GE/100M
- Поддержка приложений Keysight для тестов производительности, функциональных, конформанс и безопасности
- Модели шасси: XGS2-SD, XGS2-SDL (стандартная производительность), XGS2-HSL (высокая производительность)
- Высокоскоростная backplane‑шина для больших объёмов трафика
- Нагрузочные модули hot‑swappable без остановки шасси
- Резервируемое питание для непрерывного тестирования
- Полевая обслуживаемость: модульные БП, контроллер шасси, вентилятор, модуль синхронизации
- Поддержка нагрузочного модуля K400 и всей линейки Novus
- Поддержка режимов Windows 10 и IxOS Native
Ключевые особенности:
- Поддержка Windows 10 (XGS2-SD 940‑0017, XGS12‑SD 940‑0018) с актуальными обновлениями ПО и безопасности
- Единая платформа для тестирования безопасности и L2–L7: безопасность, маршрутизация, протоколы, голос, видео, приложения
- Широкий диапазон интерфейсов: 100 Mbps – 400 Gbps
- Возможность hot‑swap модулей без прерывания текущих тестов
- Высокая производительность благодаря новой высокоскоростной backplane‑шине
Модульные компоненты для упрощённого сервиса:
- Модуль контроллера шасси (управление модулями, конфигурациями, статистикой), вентиляторный модуль,модули питания,модуль синхронизации (синхронизация с другими шасси Keysight)
- Расширяемость: синхронизация шасси STAR и Metronome с XGS2/XGS12, AresONE, Novus ONE PLUS
- Точная синхронизация (precision timing) через Metronome Timing System и GPS
Преимущества:
- Низкая стоимость решения при использовании существующих нагрузочных модулей Keysight в компактном шасси
- Улучшенное охлаждение при установке в стойку (front‑to‑back airflow)
- Простое обслуживание за счёт модульной, заменяемой системы синхронизации и других полевых модулей
- Полная совместимость с приложениями и модулями XGS12 — без необходимости изучать новые интерфейсы и API
Целевые пользователи:
- Предприятия и операторы, тестирующие защиту от DDoS и производительность NGFW, IPS и других средств безопасности
- Операторы связи, ISPs, CSPs для приёмочных, квалификационных и интеграционных тестов сетевого оборудования
- Инженерные и QA‑группы для разработки и тестирования продуктов High‑Speed Ethernet 400GE/100GE/50GE/40GE/25GE и высокоплотных 10GE/5GE/2.5GE/1GE/100M
- Команды, тестирующие высокопроизводительные L2–L7‑устройства
- Производственные подразделения для массового и повторяющегося тестирования
- Технический маркетинг и продажи: PoC, полевые тесты, interoperability, демонстрации
- Техническая поддержка и независимые лаборатории сертификации и совместимости
Защита инвестиций:
-
Платформа XGS2 повышает производительность тестирования, сохраняя совместимость с существующими системами Keysight. Приложения, конфигурации и сценарии автоматизации переносятся на XGS2 без изменений, что сохраняет уже сделанные капитальные вложения.
-
Поддержка приложений
XGS2 поддерживает следующие приложения Keysight:
- BreakingPoint (на XGS2‑HSL с PerfectStorm Fusion): эмуляция актуальных угроз, приложений и вредоносных атак с глубокой аналитикой устойчивости инфраструктуры
- IxLoad: тестирование производительности контент‑ориентированных устройств (балансировщики, веб‑ и видео‑серверы и др.) по HTTP, FTP, SMTP, SIP, MPEG‑2 и др.
- IxNetwork: масштабируемое тестирование маршрутизации, коммутаторов, безопасности, решений для ЦОД и широкополосных сетей
- IxExplorer: детальное и гибкое тестирование и анализ data‑plane
Основные преимущества
|
Преимущество
|
Описание
|
|---|---|
|
Форм-фактор
|
Компактное исполнение 3RU, поддержка скоростей от 100M до 400GE
|
|
Приложения Keysight
|
Поддержка функционального, нагрузочного, безопасного и сертификационного тестирования
|
|
Модели шасси
|
• XGS2-SD — стандартная производительность• XGS2-SDL — стандартная производительность (IxOS Native)• XGS2-HSL — высокая производительность
|
|
Производительность
|
Новая высокоскоростная магистраль поддерживает большие объёмы данных
|
|
Надежность
|
Двойные БП с возможностью резервирования
|
|
Обслуживание
|
Все компоненты легко заменяются в полевых условиях
|
|
Совместимость
|
Поддержка модулей: K400, Novus, PerfectStorm, CloudStorm
|
|
ОС
|
Поддержка Windows 10 и IxOS Native
|
Целевая аудитория:
-
Команды инженеров и QA-специалистов, разрабатывающие и тестирующие Ethernet-решения высокой скорости (400GE, 100GE, 50GE, 40GE, 25GE) и высокоплотные интерфейсы (10GE, 5GE, 2.5GE, 1GE, 100M)
-
Инженерные и QA-подразделения, тестирующие высокопроизводительные устройства уровня L2–L7
-
Производственные подразделения, осуществляющие серийное тестирование на соответствие
-
Отделы техподдержки — для устранения неисправностей у клиентов
-
Провайдеры, операторы связи и корпоративные пользователи, проводящие квалификационные тесты или предпродажную настройку (hot-staging)
-
Лаборатории сертификации и тестирования на совместимость, работающие с оборудованием разных вендоров
Поддержка приложений:
Модели шасси XGS2 поддерживают следующие программные продукты Keysight:
Модели шасси XGS2 поддерживают следующие программные продукты Keysight:
-
IxLoad — тестирование производительности устройств, ориентированных на контент, включая веб-, видео- и почтовые серверы (протоколы: HTTP, FTP, SMTP, SIP, MPEG2)
-
IxExplorer — расширенный и гибкий анализ канального уровня (data-plane); ⚠️ не поддерживается модулями CloudStorm и PerfectStorm
-
IxNetwork — масштабное тестирование маршрутизации, коммутации, безопасности и широкополосного доступа
-
BreakingPoint (на шасси XGS2-HSL с CloudStorm или PerfectStorm Fusion) — эмуляция угроз, приложений и критических условий работы, оценка устойчивости ИТ-инфраструктуры
Спецификации:
|
Характеристика
|
Детали (Details)
|
|
Слоты
|
2 слота, совместимых с нагрузочными модулями Keysight XM Form Factor (XMFF)
|
|
Размеры
|
Ширина 17.5 in. (19.0 in. с установленным кронштейном для стойки), высота 5.1 in., глубина 26.5 in.; 3RU
|
|
Масса
|
XGS2-SD и XGS2-SDL: 24 кг, средний вес при доставке 31.5 кг. XGS2-HSL: 25 кг), средний вес при доставке 32.4 кг
|
|
Требования к питанию
|
Два однофазных 1100W БП, каждый 10A-110VAC 60/50 Hz; два однофазных 1100W БП, каждый 5A-220VAC 60/50 Гц; поддерживается дополнительный БП для резервирования
|
|
Операционная система
|
XGS2-SD 940-0017: Windows 10 Professional 64-bit; XGS2-SDL 940-0013: Native IxOS; XGS2-HSL 940-0014: Native IxOS
|
|
Модуль контроллера шасси
|
Заменяемый в полевых условиях; USB-порты для подключения аксессуаров
|
|
Источник синхронизации
|
Внутренний тактовый генератор для синхронизации STAR или внешняя синхронизация Metronome
|
|
Синхроинтерфейсы шасси (Chassis Timing Connections)
|
Sync In: один разъём Sync In с 4-pin RJ11; Sync Out: четыре разъёма Sync Out, каждый с 4-pin RJ11
|
|
Разъёмы (Connectors)
|
Видео: HD-DB15 Super VGA; USB: два порта Dual Type A; Управление: 1000BASE-T RJ45; Последовательный порт: один RJ-45 RS-232
|
|
Переключатели и индикаторы (Switches and Indicators)
|
Power, Standby, Master, External Clock; LCD-дисплей статуса шасси; по две светодиодные индикации рядом с каждым слотом (питание слота и владение картой)
|
|
Температура окружающего воздуха
|
Работа: 5°C–40°C; хранение:5°C–50°C
|
|
Влажность окружающего воздуха
|
Работа: 0–85% без конденсации; хранение: 0–85% без конденсации
|
|
Вентиляторы
|
Одна заменяемая в полевых условиях вентиляторная корзина (fan-tray)
|
|
Шум
|
При максимальной скорости вентиляторов уровень шума может достигать 80 dB(A) (измерено по GR-63 CORE); рекомендуется защита слуха. Уровень шума регулируется автоматически по нагрузке и температуре
|
|
Безопасность
|
UL 60950-1 (2nd Edition), CAN/CSA C22.2 No. 60950-1-07, EN 60950-1:2006 + A1:2010 + A11:2009 + A12:2011 + A2:2013; IEC 60950-1:2005 (Second Edition) + Am1:2009 + Am2:2013
|
|
Эмиссия ЭМС
|
EN 55032:2012/AC:2013 Class A; CFR 47 FCC Part 15B; ICES-003 Issue 6:2016; AS/NZ CISPR 32:2015 Class A
|
|
Помехоустойчивость ЭМС
|
EN 55024:2010; EN 61000-3-2:2011; EN 61000-3-3:2013; EN 61000-4-2/-3/-4/-5/-6/-11
|
|
Экологические требования
|
Директива RoHS 2011/65/EU, 2006/1907/EC (REACH)
|
Информация для заказа — TAA-сертифицированные версии (TAA Compliant)
|
Артикул
|
Описание
|
|---|---|
|
940-0017-T
|
IXIA XGS2-SD (TAA-сертифицированный) — комплект 2-слотового шасси стандартной производительностиВключает:• Каркас шасси• Контроллер с ОС Windows 10• Модуль вентиляторов• 2 блока питания• Модуль синхронизации Star TopologyТакже включает установку последней версии ПО IxOSПримечание: доступен резервный блок питания 942-5005 для повышения отказоустойчивости
|
|
940-0013-T
|
IXIA XGS2-SDL (TAA-сертифицированный) — комплект 2-слотового шасси стандартной производительностиВключает:• Стойко-монтируемый корпус• Контроллер на IxOS Native• Модуль вентиляции• 2 блока питания• Модуль синхронизации Star TopologyТакже включает установку последней версии ПО IxOSПримечание: опционально — резервный блок питания 942-5005
|
|
940-0014-T
|
IXIA XGS2-HSL (TAA-сертифицированный) — комплект 2-слотового шасси высокой производительностиВключает:• Каркас шасси• Контроллер с ОС IxOS Native• Модуль вентиляции• 2 блока питания• Модуль синхронизации Star TopologyТакже включает установку последней версии IxOSПримечание: поддержка резервного БП 942-5005
|
Информация для заказа:
940-0017
IXIA XGS2-SD, 2-слотовый комплект шасси стандартной производительности (STANDARD PERFORMANCE CHASSIS BUNDLE). В комплект входят: каркас шасси, модуль контроллера стандартной производительности с Windows 10, вентиляторный модуль, 2 модуля питания, модуль синхронизации Standard Star Topology. Включает установку последней производственной версии ПО IxOS.
IXIA XGS2-SD, 2-слотовый комплект шасси стандартной производительности (STANDARD PERFORMANCE CHASSIS BUNDLE). В комплект входят: каркас шасси, модуль контроллера стандартной производительности с Windows 10, вентиляторный модуль, 2 модуля питания, модуль синхронизации Standard Star Topology. Включает установку последней производственной версии ПО IxOS.
940-0013
IXIA XGS2-SDL, 2-слотовый комплект шасси стандартной производительности. В комплект входят: стоечный каркас шасси, модуль контроллера стандартной производительности под Native IxOS, вентиляторный модуль, 2 модуля питания, модуль синхронизации Standard Star Topology. Включает установку последней производственной версии ПО IxOS. Примечание: для повышения доступности системы можно приобрести резервный модуль питания (942-5005).
IXIA XGS2-SDL, 2-слотовый комплект шасси стандартной производительности. В комплект входят: стоечный каркас шасси, модуль контроллера стандартной производительности под Native IxOS, вентиляторный модуль, 2 модуля питания, модуль синхронизации Standard Star Topology. Включает установку последней производственной версии ПО IxOS. Примечание: для повышения доступности системы можно приобрести резервный модуль питания (942-5005).
940-0014
IXIA XGS2-HSL, 2-слотовый комплект шасси высокой производительности (High Speed Chassis BUNDLE). В комплект входят: каркас шасси, модуль контроллера высокой производительности под Native IxOS, вентиляторный модуль, 2 модуля питания, модуль синхронизации Standard Star Topology. Включает установку последней производственной версии ПО IxOS. Примечание: для повышения доступности системы можно приобрести резервный модуль питания (942-5005).
IXIA XGS2-HSL, 2-слотовый комплект шасси высокой производительности (High Speed Chassis BUNDLE). В комплект входят: каркас шасси, модуль контроллера высокой производительности под Native IxOS, вентиляторный модуль, 2 модуля питания, модуль синхронизации Standard Star Topology. Включает установку последней производственной версии ПО IxOS. Примечание: для повышения доступности системы можно приобрести резервный модуль питания (942-5005).
942-5005
Запасная часть шасси: опциональный резервный модуль питания для платформы XGS2, совместим с моделями шасси 940-0010 (XGS2-SD), 940-0013 (XGS2-SDL), 940-0014 (XGS2-HSL).
Запасная часть шасси: опциональный резервный модуль питания для платформы XGS2, совместим с моделями шасси 940-0010 (XGS2-SD), 940-0013 (XGS2-SDL), 940-0014 (XGS2-HSL).
942-0029
Аксессуар шасси IXIA: жёсткий переносной кейс для платформы XGS2 с выдвижной ручкой и колёсами. Предназначен для коммерческих и авиационных перевозок для XGS2-SD (940-0010) и XGS2-HS (940-0012). Вмещает одно шасси XGS2 и один модуль контроллера.
Аксессуар шасси IXIA: жёсткий переносной кейс для платформы XGS2 с выдвижной ручкой и колёсами. Предназначен для коммерческих и авиационных перевозок для XGS2-SD (940-0010) и XGS2-HS (940-0012). Вмещает одно шасси XGS2 и один модуль контроллера.
940-0017-T
IXIA TAA Compliant, XGS2-SD, 2-слотовый комплект шасси стандартной производительности. Состав комплекта аналогичен 940-0017.
IXIA TAA Compliant, XGS2-SD, 2-слотовый комплект шасси стандартной производительности. Состав комплекта аналогичен 940-0017.
940-0013-T
IXIA TAA Compliant, XGS2-SDL, 2-слотовый комплект шасси стандартной производительности. Состав комплекта аналогичен 940-0013.
IXIA TAA Compliant, XGS2-SDL, 2-слотовый комплект шасси стандартной производительности. Состав комплекта аналогичен 940-0013.
940-0014-T
IXIA TAA Compliant, XGS2-HSL, 2-слотовый комплект шасси высокой производительности. Состав комплекта аналогичен 940-0014.
IXIA TAA Compliant, XGS2-HSL, 2-слотовый комплект шасси высокой производительности. Состав комплекта аналогичен 940-0014.
943-0014
IXIA IXOS AND WINDOWS 10 FIELD UPGRADE для продуктов XGS: XGS2-SD 940-0010, XGS12-SD 940-0011 и XGS2-SD 940-0110. Включает сертификат подлинности Windows (Windows Certificate of Authenticity) и USB-накопитель с ПО IxOS и Windows 10. Шасси XGS, подлежащее обновлению, должно иметь действующий контракт на поддержку, а также требуется доступ в интернет для выполнения обновления.
IXIA IXOS AND WINDOWS 10 FIELD UPGRADE для продуктов XGS: XGS2-SD 940-0010, XGS12-SD 940-0011 и XGS2-SD 940-0110. Включает сертификат подлинности Windows (Windows Certificate of Authenticity) и USB-накопитель с ПО IxOS и Windows 10. Шасси XGS, подлежащее обновлению, должно иметь действующий контракт на поддержку, а также требуется доступ в интернет для выполнения обновления.
