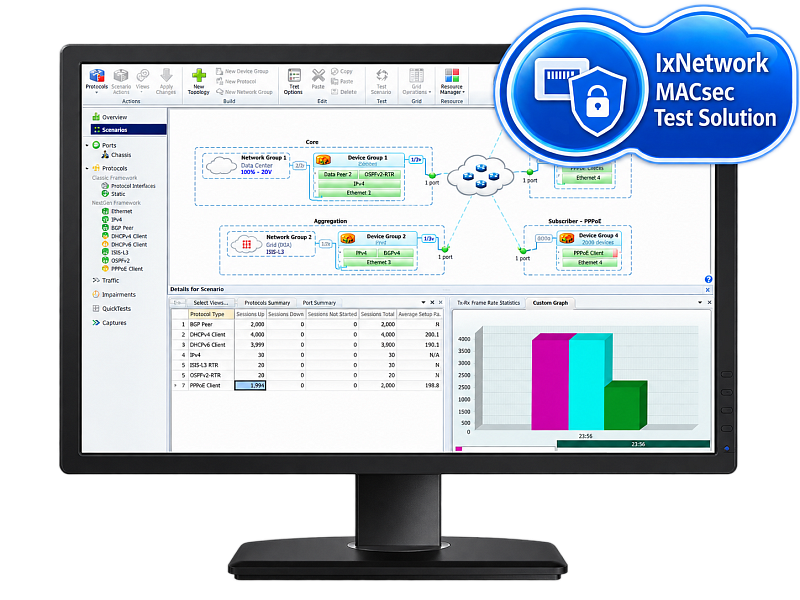

IxNetwork IXIA решение для тестирования MACsec

Безопасность данных с MACsec

С ростом спроса на конфиденциальность данных и защиту критически важных бизнес-активов безопасность стала неотъемлемой частью каждой сети, включая облачные сервисы, центры обработки данных, 5G и автомобильные системы.

Хотя для защиты данных доступны различные технологии шифрования, MACsec (Media Access Control Security) обеспечивает шифрование на скорости линии для высокоскоростного Ethernet, что критически важно для облачных и дата-центровых операций. Он защищает компоненты сети, гарантируя конфиденциальность и предотвращая потенциальные угрозы.

MACsec стал важной технологией шифрования, поставляемой с чипами, маршрутизаторами и коммутаторами нового поколения. Тщательная проверка функций шифрования MACsec, пропускной способности, обмена и ротации ключей необходима для надежной реализации и бесперебойного развертывания.

Keysight представляет первое в отрасли решение для тестирования MACsec в высокоскоростных сетях Ethernet, помогающее проводить раннюю валидацию при проектировании и внедрении MACsec.

Обзор MACsec

MACsec 802.1AE — это отраслевой стандарт безопасности, защищающий соединение "точка-точка" между напрямую подключенными узлами. Он работает на канальном уровне (L2) и защищает контент уровней L2 и выше. MACsec обеспечивает:

Шифрование на скорости линии независимо от размера пакета.

Линейную масштабируемость (в отличие от IPsec).

Ключевые функции MACsec:

Конфиденциальность данных — шифрование на основе алгоритмов.

Целостность данных — через ICV (Integrity Check Value).

Защита от повторного воспроизведения — с использованием номера пакета и механизма окна.

Благодаря высокой скорости шифрования, надежной защите, низким накладным расходам и прозрачности для приложений верхних уровней, MACsec идеально подходит для дата-центров и облачных сервисов, использующих высокоскоростной Ethernet.

Решение для тестирования MACsec от Keysight

Keysight предлагает первое в отрасли решение для тестирования MACsec в высокоскоростных сетях Ethernet. Оно позволяет проводить валидацию на всех этапах: от проектирования оборудования и реализации ПО до интеграции в систему.

Основные возможности:

Шифрование/дешифрование трафика на скоростях 100G/200G/400G.

Тестирование функциональности и соответствия стандартам для 1GE–800GE.

Динамическое согласование ключей MKA или статическая настройка SAK

Поддержка различных размеров кадров (от 64 байт до 16 КБ).

Проверка непрерывности служб при ротации ключей.

Автоматизация через Python, REST API и другие интерфейсы.

Также доступно ПО-решение MACsec для низкоскоростных сетей (5G, Automotive, Industrial Ethernet).

Ключевые функции

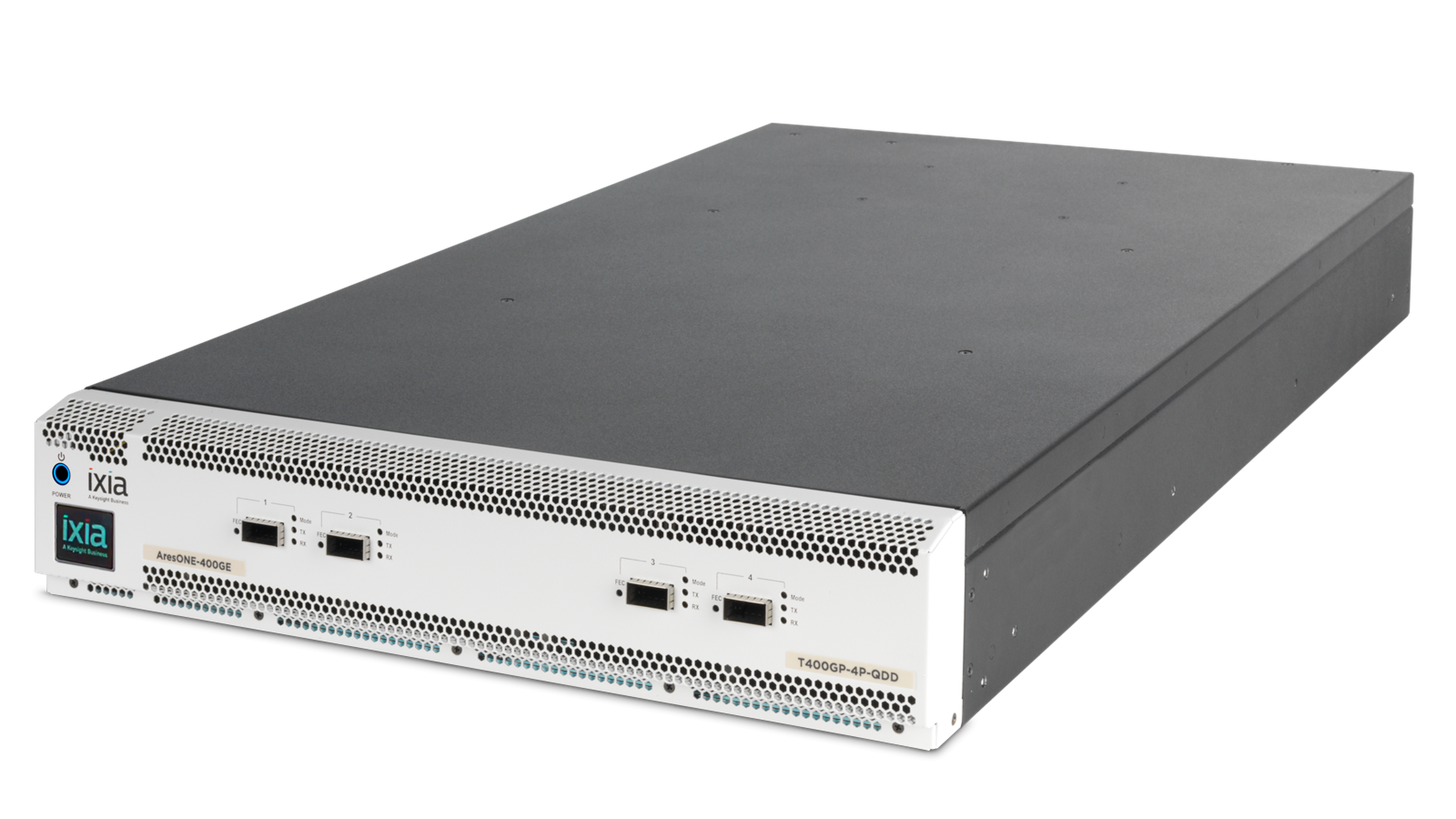

Аппаратное решение MACsec (400/200/100GE)

Шифрование на скорости линии с поддержкой PAM4/NRZ.

Алгоритмы: GCM-AES-128/256 (включая XPN).

Режимы: "Только целостность (ICV)" или "Целостность + шифрование".

Тестирование негативных сценариев (неверный ICV, поддельные пакеты и т.д.).

Программное решение MACsec

Поддержка скоростей 1GE–800GE.

Анализ трафика в Wireshark с проверкой ICV.

Настройка VLAN в зашифрованном или открытом виде.

Программное решение MACsec

Шифрование трафика MACsec на скорости линии для сетей от 1GE до 800GE с поддержкой:

Инкрементных номеров пакетов (PN) и фиксированной полезной нагрузки.

Статического назначения ключей безопасности (SAK) или динамического согласования через протокол MKA.

Шифрование и дешифрование реального трафика (до Гбит/с) с использованием трафика Layer 4–7 AppLibrary и стандартной статистики MACsec.

Гибкость параметров трафика:

Размер кадров: от 64 байт до 14 КБ (настраивается для каждого потока).

Режимы: «Только проверка целостности (ICV)» или «Целостность + шифрование».

Алгоритмы шифрования (128/256 бит) с поддержкой Extended Packet Number (XPN)

GCM-AES-128

GCM-AES-256

GCM-AES-XPN-128

GCM-AES-XPN-256

Управление ключами:

Периодическая ротация ключей (по таймеру или счетчику).

Автоматическая смена Pre-shared Keys (PSK) через Key Chain.

Настройка VLAN:

Передача в открытом или зашифрованном виде.

Поддержка Confidentiality Offset (0/30/50). Примечание: смещение >0 доступно только для бессостоятельного трафика.

Анализ и валидация:

Дешифрование кадров MACsec и проверка ICV в Wireshark.

Негативное тестирование:

Некорректные флаги TCI.

Ошибочный ICV или SL (Secure Channel Identifier).

Пакеты с PN вне допустимого окна.

Автоматизация:

Полная поддержка скриптов на Python, REST, TCL и HLAPI для непрерывного тестирования.

Спецификации:

Аппаратная реализация MACsec

Поддерживаемые стандарты:

IEEE 802.1AE-2018 – Основной стандарт MACsec, определяющий шифрование на канальном уровне (L2).

IEEE 802.1X-2020 – Управление ключами через MKA (MACsec Key Agreement).

Наборы алгоритмов шифрования (Cipher Suites):

GCM-AES-128

GCM-AES-256

GCM-AES-XPN-128

GCM-AES-XPN-256

Бессостоятельный трафик L2/3 (Stateless)

Производительность: Шифрование/дешифрование на скорости линии для интерфейсов 400/200/100GE.

Управление ключами:

Статическое назначение SAK (Secure Association Key)

Динамическое согласование через MKA (на основе PSK)

Гибкость трафика:

Размер кадров: от 64 байт до 16 КБ (включая укороченные кадры)

Шаблоны трафика: фиксированный, инкрементный, случайный, IMIX

Режимы безопасности:

Только проверка целостности (ICV)

Шифрование + проверка целостности

Поддержка XPN (расширенный номер пакета)

Ротация ключей:

По исчерпанию номера пакета (PN)

По таймеру

Конфиденциальность:

Смещение конфиденциальности (0/30/50) с MKA

Смещение (0-64) без MKA

Гибкость VLAN:

До 4 VLAN в открытом тексте

До 6 VLAN в зашифрованном виде

Негативное тестирование:

Неверный ICV

Неиспользуемый SA (Secure Association)

Ошибочные флаги TCI

Шифрование с неверным ключом

Номера пакетов (PN) вне допустимого окна

Масштабируемость:

До 256 Tx/Rx SC (Secure Channel) на порт для попарного CA

До 128 Tx/Rx SC на порт для группового CA

Мониторинг:

Отслеживание входящего/исходящего трафика по MAC/IP, SCI, VLAN

Тестирование производительности:

Бенчмарк RFC2544 для зашифрованного трафика MACsec

Поддержка LAG (агрегирование каналов):

Распределение и сбор трафика с шифрованием на скорости линии

Отказоустойчивость между каналами LAG

Шифрование VLAN поверх LAG

Проверка контрольных сумм для зашифрованного UDP трафика

Состоятельный трафик L4/7 (Stateful)

Производительность: Шифрование/дешифрование до Гбит/с с агрегацией портов.

Особенности трафика:

Инкрементные PN (номера пакетов)

Переменная полезная нагрузка

Размер кадра зависит от потока

Управление ключами (аналогично L2/3):

Статический SAK

Динамический MKA (PSK)

Режимы безопасности (аналогично L2/3):

ICV или шифрование + ICV

XPN

Ротация ключей по PN или таймеру

Смещение конфиденциальности (0/30/50 с MKA, 0-64 без MKA)

VLAN (аналогично L2/3):

До 4 VLAN в открытом тексте

До 6 VLAN в зашифрованном виде

Управляющий трафик (Control Plane)

Шифрование протоколов управления

Выборочное шифрование для:

BGP, OSPF, ISIS, EVPN VXLAN

Шифрование коротких управляющих сообщений (<64 байт), включая:

ARP и аналогичные протоколы

Работа LACP поверх MACsec:

LACPDU могут передаваться как в зашифрованном, так и в открытом виде

Поддержка LAG:

Шифрование/дешифрование BGP/OSPF/ISIS/EVPN VXLAN на агрегированных портах

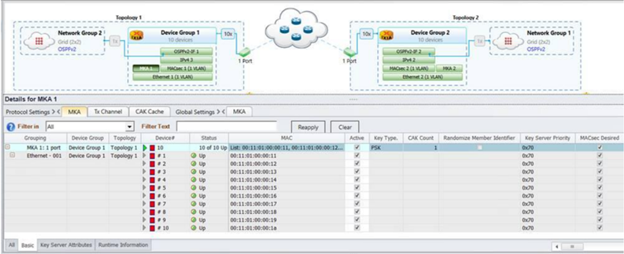

Протокол MKA (MACsec Key Agreement)

Управление ключами

Иерархия ключей на основе PSK (Pre-shared Key)

Автоматическая ротация PSK по таймеру (Key Chain)

Функция формирования ключей:

Поддержка AES-CMAC-128/256 (KDF)

Роли участников:

Устройство может выступать как Key Server или Non-Key Server

Гибкость сессий:

Поддержка нескольких MKA-сессий:

Парные CA (Connectivity Association)

Групповые CA с множеством участников

Динамическое подключение/отключение участников CA

Работа через VLAN (до 6 тегов)

Настройки безопасности:

Смещение конфиденциальности (0/30/50)

Порог смены ключа (настраиваемый pendingPNExhaustion)

Начальные параметры:

Номер сообщения

Номер ключа

AN (Association Number)

Тестирование функций:

Имитация задержанных пакетов (через изменение LLPN в Hello-пакетах)

Проверка поведения DUT на 'delay protect'

Настройка MAC-адреса получателя и типа Ethernet (EAPOL)

Информация, получаемая через MKA

Ключи:

ICV Key

Key Encrypting Key

Secure Association Key (SAK)

SSCI (Short Secure Channel Identifier)

Данные о пирах:

Live Peer Member Identifier

Live Peer Message Numbe

Potential Peer Member Identifier

Potential Peer Message Number

Статистика MKA

Передача/прием MKPDU:

MKPDU Tx/Rx

Количество пиров:

Live Peer Count

Potential Peer Count

Статус ключей:

Latest Key Tx/Rx Peer Count

Ошибки:

Malform Rx MKPDU

ICV Mismatch

Статистика MACsec

На уровне устройства

Принятые пакеты:

Valid Packet Rx

Bad Packet Rx

Ошибки ICV:

Invalid ICV Discarded

Invalid ICV Accepted

Объем данных:

Rx Bytes Validated

Rx Bytes Decrypted

На уровне порта

Передача:

OutPktsEncrypted

Protected/Encrypted Packet/Byte Tx

Non-MACsec Packet Tx

Прием:

Protected/Encrypted Packet/Byte Rx

Non-MACsec Packet Rx

Обработка неизвестных SCI/SA:

Unknown SCI/SA Accepted/Discarded

Статистика для broadcast/multicast:

Valid/Bad Packet Rx

Invalid ICV Discarded/Accepted

Rx Bytes Validated/Decrypted

Статистика Data Plane

L2/3 трафик:

Пропускная способность, потери, задержка/джиттер

Stateful трафик:

Детальная статистика для трафика с учетом состояния (L4-7)

Негативное тестирование

Пакеты с ошибками:

Неверный ICV

Некорректный secTAG

Неиспользуемый SA

Имитация аномалий:

Пакеты вне окна PN

Искусственная задержка пакетов

Смешанный трафик:

Одновременная передача MACsec и non-MACsec пакетов

Применение и преимущества

Глубокая валидация безопасности MACsec

Гибкость тестирования (режимы, ключи, топологии)

Мониторинг в реальном времени (статистика, ошибки)

Поддержка сложных сценариев (LAG, VLAN, multicast)

Спецификации:

Поддерживаемые стандарты

IEEE 802.1AE-2018 - основной стандарт MACsec

IEEE 802.1X-2020 - только для MKA (управление ключами)

Наборы алгоритмов шифрования

GCM-AES-128 - 128-битное шифрование AES в режиме GCM

GCM-AES-256 - 256-битное шифрование AES в режиме GCM

GCM-AES-XPN-128 - с расширенными номерами пакетов (только в статическом режиме)

GCM-AES-XPN-256 - с расширенными номерами пакетов (только в статическом режиме)

Возможности для бессостоятельного трафика (Stateless)

Производительность: шифрование на скоростях от 1G до 800G

Гибкие параметры трафика:

Диапазон инкрементных номеров пакетов (PN)

Фиксированная полезная нагрузка для каждого потока

Размер кадров от 64 байт до 14K (возможны кадры <64 байт)

Анализ трафика:

Дешифрование и проверка ICV в Wireshark

Управление ключами:

Статическое назначение SAK

Динамическое через MKA (на основе PSK)

Дополнительные функции:

Смещение конфиденциальности (0/30/50)

Поддержка SCI (опционально)

Периодическая смена ключей по таймеру

Работа с VLAN (до 6 тегов, в открытом/зашифрованном виде)

Возможности для состоятельного трафика (Stateful)

Производительность: до нескольких Gbps при агрегации портов

Особенности:

Инкрементные номера пакетов

Переменная полезная нагрузка

Размер кадра зависит от потока

Смещение конфиденциальности только 0

Периодическая смена ключей (только по таймеру)

Анализ в Wireshark

Дешифрование по заданному SAK

Проверка ICV

Отображение используемого SAK

Параллельный показ зашифрованных и расшифрованных данных

Негативное тестирование

Генерация пакетов с:

Некорректным ICV

Номерами вне окна

Ошибочным SecTAG

Неверным SL

Смесью MACsec и обычного трафика

Протокол MKA

Иерархия ключей на основе PSK

Автоматическая ротация ключей (Key Chain)

Поддержка ролей Key Server/Non-Key Server

Множественные сессии (парные и групповые CA)

Динамическое подключение/отключение участников

Работа через VLAN (до 6 тегов)

Гибкие настройки:

Порог смены ключа (pendingPNExhaustion)

Начальные параметры (номер сообщения, ключа, AN)

Настройка MAC-адреса и типа Ethernet

Мониторинг и статистика

MKA Statistics:

Передача/прием MKPDU

Количество активных и потенциальных пиров

Статус последних ключей

Ошибки (некорректные MKPDU, несовпадение ICV)

MACsec Statistics:

Основные метрики передачи/приема

Ошибки (некорректные теги, ICV, SCI, SA)

Объемы защищенных/зашифрованных данных

Статистика по non-MACsec трафику

Data Plane Statistics:

Полная статистика L2/3 (пропускная способность, потери)

Статистика состоятельного трафика (L4-7)

Ключевые преимущества

Широкая поддержка скоростей (1G-800G)

Глубокая интеграция с Wireshark для анализа

Гибкие механизмы управления ключами

Полный набор инструментов для негативного тестирования

Детальная статистика работы MACsec
