Keysight IXIA IxNetwork — программная платформа тестирования производительности сетевой инфраструктуры L2–L3
Keysight IXIA IxNetwork — программная платформа для функционального и нагрузочного тестирования сетевой инфраструктуры L2–L3. Поддерживает Ethernet 1G–800G, эмуляцию маршрутизации и коммутации, MPLS, SDN, VXLAN/EVPN, сетей ЦОД, Carrier Ethernet, широкополосного доступа, MACsec и TSN/AVB, генерацию до 4 млн отслеживаемых потоков и автоматизацию через REST API.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Keysight IXIA IxNetwork — программная платформа для функционального и нагрузочного тестирования сетевой инфраструктуры L2–L3. Поддерживает Ethernet 1G–800G, эмуляцию маршрутизации и коммутации, MPLS, SDN, VXLAN/EVPN, сетей ЦОД, Carrier Ethernet, широкополосного доступа, MACsec и TSN/AVB, генерацию до 4 млн отслеживаемых потоков и автоматизацию через REST API.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
IxNetwork Overview — тестирование производительности сетевой инфраструктуры L2–L3
Масштабирование для тестирования самых производительных устройств и крупнейших сетей
Задача: усложнение сетей повышает требования к тестированию производительности
Организации давно тестируют сети на масштабируемость и производительность. Однако по мере усложнения сетей растёт и сложность обеспечения максимальной производительности и отказоустойчивости. Простого измерения замедления отклика уже недостаточно: современное тестовое средство должно оценивать сложные сетевые топологии с тысячами устройств, эмулировать сложные потоки трафика и выполнять стресс-тесты в большом количестве сценариев и сетевых условий.
Решение: надёжная тестовая система для сложных и непредсказуемых сетей
IxNetwork выполняет тестирование производительности в самых сложных условиях. Платформа способна генерировать несколько терабайт данных и одновременно анализировать до 4 миллионов потоков трафика, обеспечивая масштаб, необходимый для тестирования наиболее производительных устройств и крупнейших сетей. Расширенный анализ и статистика в реальном времени позволяют эмулировать маршрутизацию и коммутацию, Ethernet ЦОД, SDN, широкополосный доступ и Industrial Ethernet. Мастера графического интерфейса упрощают выполнение широкого набора требований к производительности при минимальных затратах ресурсов.
Ключевые особенности
•Тестовое покрытие Ethernet от 1G до 800G.
•Комплексное покрытие протоколов маршрутизации/коммутации, MPLS, SDN, сетей ЦОД, Carrier Ethernet, широкополосного доступа, синхронизации времени, автомобильного и промышленного Ethernet (AVB/TSN), а также L2 Security (MACsec).
•Генерация потоков трафика, имитирующих реальные пользовательские приложения и сценарии.
•Работа в виртуализированных сетевых средах и запуск в любой коммерчески доступной вычислительной среде.
•Сквозная автоматизация тестовой системы.
•Быстрая локализация нарушений сервисов, включая подробный анализ потоков трафика.
Основные преимущества
•Сокращение капитальных затрат на тестирование — эмуляция очень большого количества маршрутизаторов/коммутаторов без использования реальных устройств.
•Сокращение времени тестирования — визуальная настройка протоколов на основе топологии и комплексная аналитика с drill-down и learned information.
•Выявление проблем в лаборатории до развёртывания — реалистичная имитация условий реальной сети с детально настраиваемыми генераторами трафика и stateful AppLibrary.
•Анализ узких мест производительности и масштабируемости — высокая плотность, масштаб и производительность для стресс-тестирования наиболее производительных сетевых устройств.
•Простота развёртывания и доступа — приложение доступно как Windows-приложение или как web-приложение, работающее под Linux.

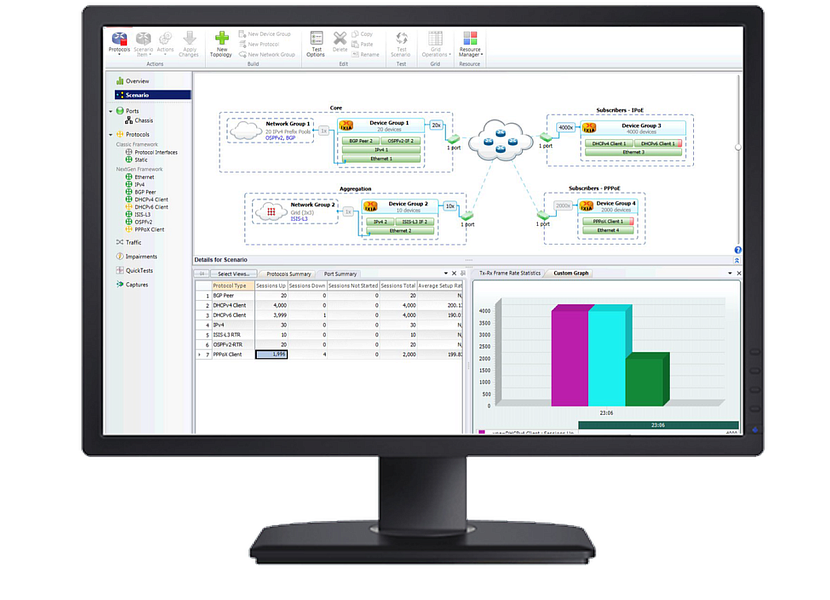

Мультипротокольная визуализация с drill-down и управлением протоколами
IxNetwork — Web Edition
IxNetwork Web Edition предоставляет возможность полностью развернуть тестовую среду IxNetwork под Linux. Лёгкий HTML5-интерфейс позволяет подключаться к тестовой сессии IxNetwork через браузер из любого места и в любое время и устраняет необходимость установки клиентского приложения с большим объёмом памяти. Пользователь может выполнять тестирование вручную и без разрыва рабочего процесса переходить к автоматизации с использованием современных средств, например REST API.
IxNetwork Web Edition включает:
•IxNetwork Web UI — эмуляция протоколов и тестирование трафика.
•QuickTest — наборы RFC benchmark-тестов и базовое тестирование трафика.
•API Browser — мощный инструмент автоматизации.
Меню опций IxNetwork Web Edition
Сводная статистика теста IxNetwork Web Edition
Технические характеристики
Протоколы
IxNetwork эмулирует широкий набор протоколов с использованием тестовых портов Keysight на базе CPU. Каждый тестовый порт содержит независимый многоядерный процессор, выполняющий эмуляцию протоколов под Linux. С помощью IxNetwork каждый тестовый порт Keysight способен эмулировать тысячи маршрутизаторов или мостов с миллионами доступных сетей и хостов. Масштаб эмулируемых топологий увеличивается добавлением тестовых портов. Совместно с генерацией трафика на линейной скорости и измерениями QoS CPU-based нагрузочные модули позволяют проверять объявленные топологии, доступность сетей и производительность QoS.
| Технология | Протоколы |
|---|---|
| Routing and switching | BGP-4, BGP+, OSPFv2/v3, ISISv4/v6, EIGRP, EIGRPv6, RIP, RIPng, BFD, S-BFD, IGMP/MLD, PIM-SM/SSM, STP/RSTP/MSTP, PVST+/RPVST+, Link Aggregation (LACP), LISP, LLDP, BGP FlowSpec |
| Software defined network | OpenFlow, Segment Routing (ISISv4/v6, OSPFv2/v3, BGP), Segment Routing v6 (ISISv6, OSPFv3, L3VPN/EVPN), BGP Link State (BGP-LS), PCEP, BGP SR TE Policy, ISIS/OSPF Flex-Algo, SRv6 OAM, NETCONF, BIER, VXLAN, EVPN VXLAN, OVSDB, GENEVE, BGP FlowSpec, gRPC, Path Tracing |
| MPLS | RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS/VPWS, L3VPN/6VPE, 6PE, Inter-AS VPN Options A/B/C, BGP LU, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN Rosen Draft, NG Multicast VPN, MPLSoUDP, MPLSoGRE |
| Broadband and authentication | PPPoX/L2TPv2, DHCPv4/DHCPv6, Radius attributes for L2TP, ANCP, IPv6 Autoconfiguration (SLAAC), IGMP/MLD, IPTV, 802.1x, WebAuth, EAPoUDP, Cisco NAC, Bonded GRE, Control and User Plane Separation Protocol (CUSP) |
| Carrier Ethernet | Link OAM (IEEE 802.3ah), CFM IEEE 802.1ag, Service OAM ITU-T Y.1731, PBT/PBB-TE, ELMI, TWAMP/TWAMP Light |
| Timing Synchronization | Sync-E ESMC, PTP IEEE 1588 с Telecom Profile G.8265.1/G.8275.1/G.8275.2, SMPTE Profile ST-2059-2, IEEE C37.238 Power Profile, gPTP IEEE 802.1AS, IEEE 802.1AS-2020, NTP |
| Automotive & industrial ethernet | gPTP IEEE 802.1AS, MSRP IEEE 802.1Qat, Layer 2 AVB Transport Protocols IEEE 1722, Time Aware Shaper IEEE 802.1Qbv, Credit Based Shaper IEEE 802.1Qav, Frame Preemption IEEE 802.3br / IEEE 802.1Qbu, Frame Replication IEEE 802.1CB, Stream Filtering and Policing IEEE 802.1Qci, Avnu Automotive Profile, TSN Conformance Test package |
| Data center | DCBX/LLDP, FCoE/FIP, Priority Flow Control IEEE 802.1Qbb (PFC), TRILL, TRILL OAM, Cisco FabricPath, SPBM, VEPA, VNTAG/VIC, VXLAN, EVPN VXLAN, OVSDB, GENEVE |

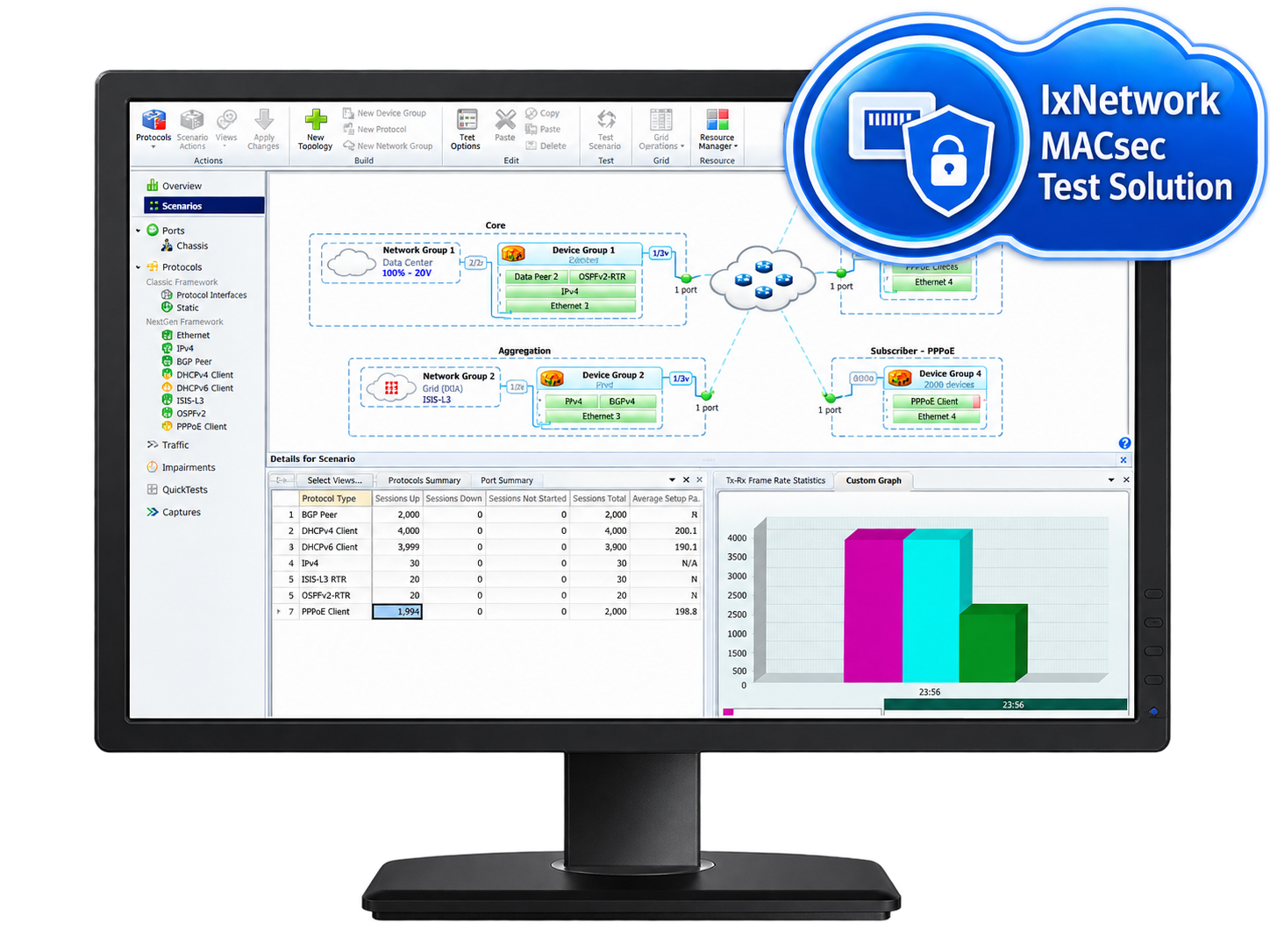

| L2 security | MACsec |
| 5G Transport | eCPRI, ORAN CU-Plane Messages Generation, nFAPI |
Трафик
IxNetwork поддерживает аппаратную генерацию трафика и измерения, обеспечивающие высокую точность и производительность. Развитый генератор трафика тесно интегрирован с протоколами control plane.
| Генератор трафика | Характеристика |
|---|---|
| Configuration | Advanced Traffic Wizard — пошаговый мастер настройки трафика. Quick FlowGroup — детальное управление последовательностью пакетов и вариациями. |
| Scale | •Генерация до 4 миллионов отслеживаемых потоков. •Настройка до 16 000 уникальных Flow Groups, каждая с собственным профилем передачи. •До 4 096 аппаратных потоков на порт. •Обучение и привязка до 4 миллионов MPLS labels. |
| Dynamic controls | •Изменение frame rate и frame size на лету. •Изменение заранее определённых полей заголовка пакета на лету. •Динамическое обновление MPLS- и PPP-трафика без остановки и перезапуска. |
| Traffic types | IPv4, IPv6, MPLS multi-labels, Ethernet, VLAN, provider bridges (Q-in-Q), provider backbone bridges (MAC-in-MAC), frame relay, ATM, PPP, HDLC, L2 MPLS VPN (включая FR и ATM to Ethernet PWE3 Internetworking), L3 MPLS VPN, VPLS, 6PE, 6VPE, multicast, multicast VPN |
| Source/Destination Ports Mapping | One-to-one, many-to-many, fully meshed |
| Routes mapping between peer ports | One-to-one, fully meshed |
| Flow grouping | Формирование flow groups по содержимому пакета, например QoS или VLAN ID |
| Traffic profile — Frame size | Fixed, increment, random, IMIX, custom IMIX, Quad Gaussian distribution, auto |
| Traffic profile — Rate | percent line rate, packets/sec, L2 bit rate (bps, Bps, KBps, MBps) |
| Traffic profile — Payload pattern | Increment byte/word, decrement byte/word, random, custom |
| Traffic profile — QoS | TOS, DSCP, IPv6 traffic classes, 802.1p, MPLS EXP |
| Traffic profile — Dynamic | Поддержка gratuitous ARP — auto Re-ARP при повторном подключении кабеля |
| Dynamic fields | Заранее определённые поля заголовка пакета, MPLS и PPP — обновление соответствующих пакетов трафика на лету при изменении информации control plane |
| Packet error injection | Bad CRC, No CRC |
| Per-flow traffic tracking | Одно- или многополевое отслеживание любого поля, включая QoS (TOS/DSCP), VLAN, source MAC address, destination MAC address, source IP address, destination IP address, MPLS label, MPLS flow descriptor, streams, Src/Dst IP pair, Src/Dst MAC pair, custom packet tracking |
| Real-time flow filtering and flow detective | Фильтрация потоков в реальном времени по tracking settings с задаваемыми пользователем критериями. Выделение лучших/худших потоков по Rx count, min/max/average latency, timestamp, packet loss в реальном времени с использованием sequence, выявление dead flows |
| Packet editor | Редактирование полей заголовка пакета и payload |
| Header field value editing | Increment, decrement, list, user defined, default, link/unlink with other header fields |
| Add tracking | Отслеживание пользовательских потоков трафика |
| Payload editing | Increment byte/word, decrement byte/word, repeat, fixed, user defined |
| Custom editing | Добавление или вставка дополнительных уровней протоколов |
Измерения
| Измерение | Характеристика |
|---|---|
| Loss | Tx frames, Rx expected frames, Rx frames, Rx bytes, frame delta, loss % |
| Rate | Tx frame rate, Rx frame rate, Rx rate (bps, Bps, Kbps, Mbps) |
| Latency | Store and forward, cut-through, MEF frame delay, forwarding delay |
| Delay variation (jitter) | Минимальное, среднее и максимальное значение delay variation (jitter) |
| Inter-arrival time | Минимальное, среднее и максимальное значение inter-arrival |
| Sequence | Small error, big error, reverse error, last sequence number, duplicate frames, sequence gaps |
| Time stamps | Первая и последняя временная метка для каждого потока |
| TrueView™ convergence | Интегрированные временные метки control plane и data plane для расчёта convergence measurements |
| Packet loss duration | Расчётное время отсутствия принятых пакетов, вычисляемое по frames delta при ожидаемой Rx rate |
| Misdirected packets | Счётчик пакетов на уровне порта, которые не ожидались на данном Rx-порту |
| Late packets | Счётчик поздно поступивших пакетов на поток; настраиваемый пользователем порог late packets |
| Re-ordered packets | Количество пакетов на поток, принятых с нарушением порядка |
| Duplicate packets | Количество дублированных пакетов на поток |
| In-order packets | Количество пакетов на поток, принятых в правильном порядке |
Результаты тестирования — Statistics Viewer
IxNetwork Statistics Viewer — мощный инструмент просмотра и анализа результатов в реальном времени и формирования отчётов.
•Агрегированная статистика отображается иерархически с возможностью drill-down до статистики группы и потока.
•Доступны режимы просмотра статистики трафика: Instantaneous, Cumulative или оба одновременно.
•CSV-файлы позволяют сохранять отдельное представление результатов или, на глобальном уровне, все результаты в реальном времени. Для больших файлов результатов предусмотрен встроенный CSV Viewer.
Statistics Viewer
| Функция | Статистика |
|---|---|
| Global protocol | Port-level protocol counters |
| Port | Port mode, speed, frame and data rate, OAM statistics, misdirected |
| Tx-Rx frame rate | Tx-Rx frame rate graph |
| Port CPU | Port CPU utilization and statistics |
| Data plane port | Port-based frame counts and rate excluding control-plane traffic |
| Traffic item | Statistics provide an aggregate of all the flows in the Traffic Item |
| User defined | User-defined view is used for drill-down to user-defined tracking options |
| Flow statistics | Flow-level measurements |
| Flow detective | Filtering and sorting based results |
Resource Manager
Экспертиза по различным протоколам часто распределена между разными специалистами тестовой команды. Одной из типичных проблем было отсутствие средства совместной работы, позволяющего поэтапно формировать конфигурации. Resource Manager позволяет собирать конфигурацию из отдельных частей: сохранять разные элементы, например протоколы и трафик, а затем повторно использовать сохранённые элементы в текущей конфигурации.
Resource Manager
Resource Manager также позволяет наглядно видеть изменения в ресурсах/конфигурациях с помощью функции diff. Это эффективный способ совместной работы и быстрого накопления командной экспертизы.
Отчёты
Для формирования отчёта требуются данные тестирования. IxReporter использует базу данных, называемую в приложении object model. Object model заполняется тестовым приложением, например IxNetwork, параметрами конфигурации и результатами тестов. Все такие объекты могут быть включены в отчёт, обычно в таблицу или график. Это позволяет создавать таблицы и графики, объединяющие статистику, параметры конфигурации и данные нескольких протоколов.
Автоматизация
IxNetwork предоставляет мощную GUI-автоматизацию с Test Composer и QuickTest, а также широкий набор средств GUI-to-script и API-based automation. Тестовые сценарии настраиваются пошагово через GUI IxNetwork, после чего одной кнопкой генерируется тестовый скрипт. Скрипты можно изменять и объединять. При выполнении скрипта GUI IxNetwork отображает ход выполнения, статистику и состояние в реальном времени.
| Тип | Назначение теста | Описание |
|---|---|---|
| QuickTest | Scalability | •Стандартизованные методики IETF RFC и пользовательский режим для performance tests. •Готовые настраиваемые тесты. •Формирование подробных отчётов результатов. |
| Macro recorder | Functionality | •Click-thru automation — без необходимости писать скрипты. •Быстрый захват ручных test cases. •Запись шагов, вызывающих отказ, для воспроизводимости. |
| Test composer and Tweakables | Regression | •GUI-решение для автоматизации тестовых действий. •Подробное управление выполнением теста без знания Tcl. •Полный доступ к Tcl API через удобный UI. •Редактирование Macro Recorded steps для настройки захваченных GUI-событий. |
| ScriptGen | Regression | Простая генерация GUI-to-script одним щелчком |
| Low-level and high-level APIs | Functionality and regression | •Для специалистов по Tcl. •Доступна конвертация GUI в Tcl script одним щелчком — ScriptGen. •Полный доступ и управление конфигурацией теста. •Tcl, Perl, Python, Ruby. |
| REST API / RESTPy / Robot / API browser | Functionality and regression | •Современные технологии автоматизации: REST API, JSON data models, Robot keywords и Python. •RESTPy позволяет использовать REST API через встроенную Python wrapper. •API Browser позволяет просматривать иерархию API IxNetwork и ускоряет автоматизацию на любом языке. |
QuickTest — сквозные мастера тестирования
QuickTest end-to-end wizards
| QuickTest | Тесты |
|---|---|
| RFC 2544 tests | Throughput and latency, frame loss, back-to-back; доступны в QuickTest Web Edition |
| RFC 2889 tests | Address Cache, Address Rate, Broadcast Rate, Congestion Control, Frame Error Filtering, Fully Meshed, Many to One, One to Many, Partially Meshed; доступны в QuickTest Web Edition |
| RFC 7747 tests | BGP convergence over ECMP benchmark test; доступен в QuickTest Web Edition |
| RFC 3918 tests | Aggregated Multicast Throughput, Burdened Group Join Delay, Burdened Multicast Latency, Forwarding Latency, Group Join/Leave delay, Mixed Class throughput, Multicast Group Capacity, Multicast Group Pattern Verification, Scaled Group Forwarding |
| IEEE 1588v2 (PTP) | Best Master Selection, Transparent Clock Correction Factor Error, Slave Scalability |
| ITU-T Y.1564 service activation | Service configuration, service performance |
| Asymmetric data performance | Throughput/latency, frame loss |
| IPTV | Channel zapping |
| Converged data center | FCoE Max No Drop Throughput, FCoE Max No Pause Throughput, Cloud Performance |
| Broadband control plane tests | Session setup rate and session capacity tests for PPP/L2TPv2, 802.1x и NAC |
| OpenFlow | Failover Performance, L2 Address Learning, L3 Address Learning, Switch Flow Table Capacity |
| Custom tests | Continuous run, fixed duration run, incremental, throughput (binary search) |
Встроенный захват и анализ данных
Интернет-протоколы сложны, а многопротокольная эмуляция ещё сложнее. Встроенный инструмент IxNetwork захватывает трафик control plane вместе с трафиком data plane на линейной скорости и объединяет их в один capture-файл. Опциональный модуль Analyzer — развитый сетевой анализатор, способный отображать protocol ladder diagrams. IxNetwork позволяет запускать и фильтровать захват пакетов control plane и data plane по задаваемым пользователем полям пакетов.
Варианты платформ
| Категория | Платформы |
|---|---|
| Virtual platform | IxNetwork Virtual Edition (VE) |
| Chassis | XGS12-HSL/SDL/SD Chassis XGS2-HSL/SDL/SD Chassis |
| Fixed chassis | AresONE-M 800GE QSFP-DD800 AresONE-M 800GE OSFP800 AresONE-M 800GE Dual Interface Model AresONE-S 400G QSFP-DD AresONE 400G QSFP-DD AresONE 400G OSFP AresONE 400G High Performance QSFP-DD NOVUS ONE PLUS 3- and 5-Speed 10GE/5GE/2.5GE/1GE/100M |
| Appliances | NOVUS ONE 10GE/1GE/100M |
| Load modules | K400 QSFP-DD 400/200/100/50GE K400 CFP8 400GE NOVUS QSFP28 100/50/40/25/10GE NOVUS SFP28/QSFP28 100/50/25/10GE NOVUS 3-Speed 10GE/1GE/100M NOVUS 5-Speed 10GE/2.5GE/100M Xcellon-Multis QSFP28 100/50/25GE Xcellon-Multis CFP4 100GE Xcellon-Multis CXP 100/40/10GE Xcellon-Multis QSFP 40/10GE Xcellon-Lava CFP 100/40GE Xcellon-Flex QSFP/SFP+ 40/10GE |
Технологические решения IxNetwork
•IxNetwork Overview — L2/3 Network Infrastructure Performance Testing
•IxNetwork Data Center Ethernet Test Solution

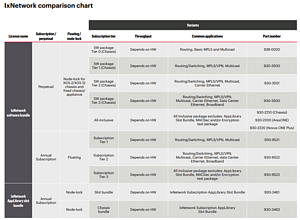

Информация для заказа
| Партномер | Описание |
|---|---|
| 930-2076 | IxNetwork Base Layer 2-3 Performance Test Application (930-2076); node-locked perpetual license. Включает Base Software, Layer 2-3 Performance Test Application, поддержку генерации и анализа трафика, RFC 2544 и Custom Integrated Tests over Advertised Topologies, IxNetwork Floating Client Framework, Floating Macro Recorder, Floating DUT CLI Integration, Floating DUT SNMP Integration, Floating DUT SYSLOG. |
| 930-2212 | IxNetwork Base Layer 2-3 Performance Test Application для 2-Slot XGS2-SD/SDL/HSL Chassis (930-2212); включает IxNetwork Base Software Layer 2-3 Performance Test Application, генерацию и анализ трафика, RFC 2544 и Custom Integrated Tests over Advertised Topologies. |
| Software Tier/Package bundles — для XGS Chassis | |
| 928-0020 | IxNetwork Base Software Bundle; включает IxNetwork Base, BGP/BGP+, ISISv4/v6, OSPFv2/v3, RIP/RIPng, MPLS LDP/RSVP-TE, IGMP/MLD/PIM, RFC 2544/2889/3918 QuickTest. |
| 930-3500 | IxNetwork Volume SW Package Tier 1. Поддерживает IxNetwork IPv4/IPv6 Unicast/Multicast Routing Protocols, Switching (Layer 2 Protocols) и MPLS VPN protocols. |
| 930-3501 | IxNetwork Volume SW Package Tier 2. Поддерживает IxNetwork IPv4/IPv6 Routing Protocols, Switching (Layer 2 Protocols), MPLS VPN Protocols и Carrier Ethernet Protocols. |
| 930-3502 | IxNetwork Volume Software Package Tier 3. Поддерживает IxNetwork IPv4/IPv6 Routing Protocols, Switching (Layer 2 Protocols), MPLS Protocols, Multicast VPN Protocols, Carrier Ethernet Protocols, Data Center Ethernet Protocols и Broadband/Authentication protocols. |
| 930-2210 | IxNetwork, node-locked perpetual license, All Inclusive package for Chassis. Поддерживает все функции IxNetwork с исключениями: не включает 930-3461 IxNetwork AppLibrary Slot Bundle, Layer 4-7 Performance Test Application; 930-2135 IxNetwork MACsec emulation. Любой optional script package или IxSuiteStore optional test suite не считается частью функций IxNetwork. |
| 930-2211 | IxNetwork, All Inclusive package for 2-Slot XGS2-SD/SDL/HSL Chassis (930-2211). Поддерживает все функции IxNetwork с исключениями: не включает 930-3461 IxNetwork AppLibrary Slot Bundle, Layer 4-7 Performance Test Application; 930-2135 IxNetwork MACsec emulation. Любой optional script package или IxSuiteStore optional test suite не считается частью функций IxNetwork. |
| Для семейства AresONE | |
| 930-2200 | IxNetwork, node-locked perpetual license, All Inclusive package for AresONE. Поддерживает все функции IxNetwork с исключениями: не включает 930-3461 IxNetwork AppLibrary Slot Bundle, Layer 4-7 Performance Test Application; 930-2207 IxNetwork Encryption test package for AresONE. Любой optional script package или IxSuiteStore optional test suite не считается частью функций IxNetwork. |
| 930-2201 | IxNetwork Basic package for AresONE; включает IxNetwork Base, RFC2544/2889/3918 QuickTest. |
| 930-2202 | IxNetwork Routing, Switching and Carrier Ethernet package for AresONE; включает Routing, Switching and Carrier Ethernet Protocols; требуется 930-2201 IxNetwork Basic package for AresONE. |
| 930-2203 | IxNetwork MPLS and VPN package for AresONE; включает Routing, MPLS and VPN Protocols; требуется 930-2201 IxNetwork Basic package for AresONE. |
| 930-2204 | IxNetwork SDN package for AresONE; включает Routing and SDN Protocols; требуется 930-2201 IxNetwork Basic package for AresONE. |
| 930-2205 | IxNetwork Data Center package for AresONE; включает Routing, Data Center Overlay and Data Center Ethernet Protocols; требуется 930-2201 IxNetwork Basic package for AresONE. |
| 930-2206 | IxNetwork Broadband Access and Authentication package for AresONE; включает Broadband Access and Authentication Protocols; требуется 930-2201 IxNetwork Basic package for AresONE. |
| 930-2207 | IxNetwork Encryption Test package for AresONE; включает MACsec Emulation; требуется 930-2201 IxNetwork Basic package for AresONE; рекомендуется совместно с 930-3461 IxNetwork AppLibrary Slot Bundle, Optional Software, Layer 4-7 Performance Test Application для дополнительной encryption/decryption capability в Static MACsec emulation. |
| Для Novus ONE PLUS | |
| 930-2220 | IxNetwork, node-locked perpetual license, All Inclusive package for Novus ONE PLUS. Поддерживает все функции IxNetwork с исключениями: не включает 930-3461 IxNetwork AppLibrary Slot Bundle, Layer 4-7 Performance Test Application; 930-2222 IxNetwork Encryption test package for Novus ONE PLUS. Любой optional script package или IxSuiteStore optional test suite не считается частью функций IxNetwork. |
| 930-2221 | IxNetwork Basic package for Novus ONE PLUS; включает IxNetwork Base, RFC2544/2889/3918 QuickTest. |
| 930-2222 | IxNetwork Encryption Test package for Novus ONE PLUS; включает MACsec Emulation; требуется 930-2221 IxNetwork Basic package for Novus ONE PLUS; рекомендуется совместно с 930-3461 IxNetwork AppLibrary Slot Bundle, Optional Software, Layer 4-7 Performance Test Application для дополнительной encryption/decryption capability в Static MACsec emulation. |
| QuickTest | |
| 930-2022 | IxNetwork, Optional Software, RFC2544 and Custom Integrated Tests over Advertised Topologies; требуется существующая 930-1999 IxNetwork Base license либо новая IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2027 | IxNetwork, Optional Software, Control Plane Tests for PPP/L2TPv2, 802.1x, NAC; требуется существующая 930-1999 IxNetwork Base license либо новая IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2401 | IxNetwork, Optional Software, RFC 2889 QuickTest; требуется существующая 930-1999 IxNetwork Base license либо новая IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2403 | IxNetwork, Optional Software, IP Multicast RFC 3918 QuickTest; требуется 930-2067 IGMP/MLD Emulation (или 930-2004 IxNetwork Multicast Emulation), а также существующая 930-1999 IxNetwork Base license либо новая IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2405 | IxNetwork, Optional Software; FCoE/FC Performance QuickTest. QuickTest выполняет binary и step search для определения максимальной no-drop и no-PAUSE throughput производительности DCB switch, FCoE switch или FC switch. Требуется 930-2039 IxNetwork FCoE-Client Emulation; 930-2043 IxNetwork DCBX emulation, если требуется DCBX; 930-2049 IxNetwork FCF emulation, если требуется FCF; 930-2074 IxNetwork FC N_Port emulation, если требуется Fibre Channel; также требуется существующая 930-1999 IxNetwork Base license либо новая 930-2056 или 930-2076. |
| 930-2407 | IxNetwork, Optional Software, IPTV QuickTests; требуется 930-2067 IGMP/MLD Emulation (или 930-2004 IxNetwork Multicast Emulation), а также существующая 930-1999 IxNetwork Base license либо новая 930-2056 или 930-2076. |
| 930-2408 | IxNetwork, Optional Software, Y.1564 QuickTest; требуется существующая 930-1999 IxNetwork Base license либо новая 930-2056 или 930-2076. |
| 930-2409 | IxNetwork, Optional Software, Asymmetric Data Performance QuickTest; требуется существующая 930-1999 IxNetwork Base license либо новая 930-2056 или 930-2076. |
| 930-2410 | IxNetwork, Optional Software, 1588v2 (PTP) QuickTest; требуется существующая 930-1999 IxNetwork Base license либо новая 930-2056 или 930-2076. |
| 930-2411 | IxNetwork, IxCloudPerf QuickTest; измеряет forwarding performance коммутатора ЦОД с имитацией North-South и East-West traffic profiles; предоставляет binary-search, timeline и dynamic test methodology; требуется существующая 930-1999 IxNetwork Base license либо новая 930-2056 или 930-2076. |
| 930-2412 | IxNetwork, OpenFlow Switch Benchmarking QuickTest. OpenFlow Benchmark Test for OpenFlow Switch. Требуется IxNetwork OpenFlow Controller Emulation License 930-2104 и существующая 930-1999 IxNetwork Base license либо новая 930-2056 или 930-2076. |
| 930-2424 | IxNetwork, Optional Software, RFC 7747 BGP Convergence QuickTest Web Edition; требуется BGP Emulation (930-2005, 930-2007) и существующая 930-1999 IxNetwork Base license либо новая 930-2056 или 930-2076. |
| AppLibrary | |
| 930-3461 | IxNetwork AppLibrary Slot Bundle, Layer 4-7 Performance Test Application; включает поддержку AppLibrary на одном совместимом нагрузочном модуле. Включает функцию AppLibrary и subscription service для доступа к новым application flows сроком на один год. Требуется ранее приобретённая 930-2056 IxNetwork Base или пакет более высокого уровня. |
| 930-3463 | IxNetwork AppLibrary Chassis Bundle, Layer 4-7 Performance Test Application. Включает поддержку AppLibrary на 12 совместимых нагрузочных модулях в одном XM/XG chassis. Включает функцию AppLibrary и subscription service для доступа к новым application flows на один год. Требуется ранее приобретённая 930-2056 IxNetwork Base или пакет более высокого уровня. |
| IxNetwork Subscription | |
| 930-9521 | IxNetwork Tier1 One-Year FLOATING Subscription Per User License для использования с оборудованием IXIA (930-9521); поддерживает IxNetwork base с Traffic and Statistics, RFC2544/2889/3918 QuickTest, Protocol Emulation of Routing, Switching, MPLS & VPN и соответствующие control plane QuickTest сроком на 1 год. |
| 930-9522 | IxNetwork Tier2 One-Year FLOATING Subscription Per User License для использования с оборудованием IXIA (930-9522); поддерживает IxNetwork base с Traffic and Statistics, RFC2544/2889/3918 QuickTest, Protocol Emulation of Routing, Switching, MPLS & VPN, Carrier Ethernet, Data Center Ethernet, Broadband/Authentication и соответствующие control plane QuickTest сроком на 1 год. |
| 930-9523 | IxNetwork Tier3 One-Year FLOATING Subscription Per User License для использования с оборудованием IXIA (930-9523); поддерживает IxNetwork base с Traffic and Statistics, RFC2544/2889/3918 QuickTest, Protocol Emulation of Routing, Switching, MPLS & VPN, Carrier Ethernet, Data Center Ethernet, Broadband/Authentication, SDN, Timing, TSN, 5G, соответствующие control plane QuickTest и AppLibrary сроком на 1 год. |
| IxNetwork-FT | |
| 930-2215 | IxNetwork FT Base (930-2215); включает поддержку IxNetwork FT для семейства нагрузочных модулей Novus 10G/1G. Требуется 930-2056 IxNetwork PLUS Software и дополнительная protocol license при необходимости. |
| TAA compliant | |
| 930-5000-T | TAA Compliant IxNetwork PREMIUM SW. Включает Base Software, Layer 2-3 Performance Test Application, Traffic Generation and Analysis, RFC 2544, Custom Integrated Tests over Advertised Topologies, IxNetwork Floating Client Framework, Floating Macro Recorder, Floating DUT CLI Integration, Floating DUT SNMP Integration, Floating DUT SYSLOG. |
| 930-5001-T | TAA Compliant IxNetwork Volume SW Package Tier 1. Поддерживает IxNetwork IPv4/IPv6 Unicast/Multicast Routing Protocols, Switching (Layer 2 Protocols) и MPLS VPN protocols. Включает IxNetwork Base PLUS, IGMPv1/v2/v3, MLDv1/v2, PIM-SM/SSMv4/v6, BGP, BGP4 Emulation с дополнительной поддержкой Layer 2 MPLS/VPN, Layer 3 MPLS/VPN и Multicast VPN, BGP4 Emulation с дополнительной поддержкой IPv6, OSPFv2/v3, ISISv4/v6, RIP/RIPng, LACP, Protocol over LACP, BFD, STP/RSTP/MSTP, RSVP-TE, LDP, P2MP RSVP-TE, LDP FEC 129, BGP Extension for NG mVPN with RSVP-TE P2M, mLDP, BGP Extensions for NG mVPN with mLDP, QuickTests RFC 2544/2889/3918, DHCPv4/v6 Client. |
| 930-5002-T | TAA Compliant IxNetwork Volume SW Package Tier 2. Поддерживает IxNetwork IPv4/IPv6 Routing Protocols, Switching (Layer 2 Protocols), MPLS VPN Protocols, Carrier Ethernet Protocols. Включает IxNetwork Base PLUS, IGMPv1/v2/v3, MLDv1/v2, PIM-SM/SSMv4/v6, BGP, BGP4 Emulation с дополнительной поддержкой Layer 2 MPLS/VPN, Layer 3 MPLS/VPN и Multicast VPN, BGP4 Emulation с дополнительной поддержкой IPv6, OSPFv2/v3, ISISv4/v6, RIP/RIPng, LACP, Protocol over LACP, BFD, STP/RSTP/MSTP, RSVP-TE, LDP, P2MP RSVP-TE, LDP FEC 129, BGP Extension for NG mVPN with RSVP-TE P2M, mLDP, BGP Extensions for NG mVPN with mLDP, QuickTests RFC 2544/2889/3918, Ethernet CFM IEEE 802.1g и ITU-T Y.1731, PBB-TE, Ethernet OAM, TWAMP, IEEE 1588v2 PTP, ITU-T SyncE (ESMC). |
| 930-5003-T | TAA Compliant IxNetwork Volume Software Package Tier 3. Поддерживает IxNetwork IPv4/IPv6 Routing Protocols, Switching (Layer 2 Protocols), MPLS Protocols, Multicast VPN Protocols, Carrier Ethernet Protocols, Data Center Ethernet Protocols, Broadband/Authentication protocols. Включает IxNetwork Base PLUS, IGMPv1/v2/v3, MLDv1/v2, PIM-SM/SSMv4/v6, BGP, BGP4 Emulation с дополнительной поддержкой Layer 2 MPLS/VPN, Layer 3 MPLS/VPN и Multicast VPN, BGP4 Emulation с дополнительной поддержкой IPv6, OSPFv2/v3, ISISv4/v6, RIP/RIPng, LACP, Protocol over LACP, BFD, STP/RSTP/MSTP, RSVP-TE, LDP, P2MP RSVP-TE, LDP FEC 129, BGP Extension for NG mVPN with RSVP-TE P2M, mLDP, BGP Extensions for NG mVPN with mLDP, QuickTests RFC 2544/2889/3918, Ethernet CFM IEEE 802.1g и ITU-T Y.1731, PBB-TE, Ethernet OAM, TWAMP, IEEE 1588v2 PTP, ITU-T SyncE (ESMC), FCoE, DCBX, PPP/L2TPv2, Dual-stack PPP/L2TP, DHCPv4/v6, ANCP, L2TP Radius, Session Aware Traffic, 802.1X, WebAuth, L2/3 NAC, QuickTest (PPP/L2TPv2, 802.1x and NAC). |
| 930-5004-T | TAA Compliant IxNetwork, All Inclusive package for Chassis. Поддерживает все функции IxNetwork с исключениями: не включает 930-3461 IxNetwork AppLibrary Slot Bundle, Layer 4-7 Performance Test Application; 930-2135 IxNetwork MACsec emulation. Любой optional script package или IxSuiteStore optional test suite не считается частью функций IxNetwork. |
| 930-5005-T | TAA Compliant IxNetwork, Basic package for Novus ONE PLUS. Включает IxNetwork Base, RFC2544/2889/3918 QuickTest. |
| 930-5006-T | TAA Compliant IxNetwork, All Inclusive package for Novus ONE PLUS. Поддерживает все функции IxNetwork с исключениями: не включает 930-3461 IxNetwork AppLibrary Slot Bundle, Layer 4-7 Performance Test Application; 930-2222 IxNetwork Encryption test package for Novus ONE PLUS. Любой optional script package или IxSuiteStore optional test suite не считается частью функций IxNetwork. |
Примечание: номера деталей для эмуляции протоколов приведены в специализированных технических описаниях соответствующих технологических решений IxNetwork.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Рекомендуем посмотреть
Сервисное обслуживание
от 150 000 ₽
Калибровка и диагностика
подать заявку
цена по запросу
Ремонт измерительного и испытательного оборудования, запчасти, обновление ПО
подать заявку
от 100 000 ₽
Измерения, пуско-наладка и обучение
подать заявку
цена по запросу
Аренда и Б/У оборудование
подать заявку
от 30 000 ₽
Организация поверки и сервисное сопровождение
подать заявку
от 150 000 ₽
Углублённая диагностика на предмет соответствия заявленным характеристиками
подать заявку
Модели
Модели
