Keysight IXIA IxNetwork Routing and Switching Test Solution — решение для тестирования маршрутизации и коммутации L2–L3
Keysight IXIA IxNetwork Routing and Switching Test Solution предназначено для функционального и нагрузочного тестирования маршрутизаторов и коммутаторов. Решение эмулирует BGP, OSPF, IS-IS, EIGRP, RIP, BFD, BGP FlowSpec, LAG/LACP, PIM, IGMP/MLD и IPv4/IPv6, генерирует трафик на полной линейной скорости и поддерживает тесты RFC 2544, RFC 2889 и RFC 3918.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Keysight IXIA IxNetwork Routing and Switching Test Solution предназначено для функционального и нагрузочного тестирования маршрутизаторов и коммутаторов. Решение эмулирует BGP, OSPF, IS-IS, EIGRP, RIP, BFD, BGP FlowSpec, LAG/LACP, PIM, IGMP/MLD и IPv4/IPv6, генерирует трафик на полной линейной скорости и поддерживает тесты RFC 2544, RFC 2889 и RFC 3918.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Keysight IXIA IxNetwork Routing and Switching Test Solution — решение для тестирования маршрутизации и коммутации
Валидация маршрутизации и коммутации магистральной инфраструктуры Интернета
Задача: рост требований к пропускной способности и усложнение существующих сетей
Маршрутизация и коммутация являются базовыми компонентами магистральной инфраструктуры Интернета, обеспечивая Ethernet- и IP-underlay для overlay-сетей и сервисов с добавленной стоимостью. Для удовлетворения разнородных требований Интернета набор протоколов обеспечивает связность Layer 2 и Layer 3 между различными сетями, применяет механизмы traffic engineering для оптимизации маршрутизации, соединяет несколько административных доменов с политиками управления, реализует механизмы быстрого обнаружения отказов и восстановления, обрабатывает нештатные условия и т. д. Всё это необходимо для построения масштабируемой и высокодоступной магистральной сети. При быстром росте числа интернет-пользователей, сервисов и сложности сетей критически важно обеспечить масштабируемость и устойчивость инфраструктуры ядра сети для выполнения современных бизнес-требований и SLA.
Решение: комплексное тестирование высокодоступной и устойчивой сетевой инфраструктуры
IxNetwork Routing and Switching Test Solution предоставляет широкий набор средств эмуляции протоколов маршрутизации и коммутации для проверки производительности в масштабе Интернета, convergence и failover, возможностей restart, а также benchmark-наборы для оценки производительности пересылки данных.
Решение позволяет нагружать устройства и сети в реалистичных условиях, измерять ключевые показатели производительности (KPI) в соответствии с требованиями развёртывания, проверять готовность инфраструктуры ядра к IPv6 и обеспечивать плавное обновление существующих и создание новых сетей с поддержкой сервисов с добавленной стоимостью.
Основные возможности
•Тестирование интернет-инфраструктуры в реалистичных условиях с одновременной работой смешанного набора протоколов маршрутизации и коммутации.
•Тестирование масштаба Интернета с помощью эмуляции и импорта реальных таблиц интернет-маршрутизации.
•Проверка высокой доступности ядра сети за счёт оценки устойчивости устройств при аномальном поведении, включая flapping сессий и маршрутов и длительные тесты.
•Проверка способности к быстрому обнаружению отказов и восстановлению за доли секунды.
•Проверка Graceful Restart и convergence маршрутизации для снижения нестабильности сети и времени простоя.
•Оценка готовности сети к одновременной обработке маршрутов и трафика IPv4 и IPv6.
•Benchmark-тестирование производительности пересылки данных для проверки latency/jitter и других KPI.
•Характеризация производительности multicast-инфраструктуры при эффективной доставке multicast-трафика с репликацией.
Ключевые особенности
•Эмуляция маршрутизаторов IGP с поддержкой ISIS, OSPF, EIGRP и RIP, объявлением большого числа маршрутов и моделированием сложной IGP-топологии для проверки функциональности, масштаба и производительности протоколов.
•Эмуляция IBGP и EBGP с объявлением большого числа маршрутов для стресс-тестирования производительности DUT и policy control, а также импорт реальных интернет-маршрутов для проверки DUT на реальной таблице маршрутизации Интернета.
•Эмуляция BFD heartbeat-сессий совместно с протоколами маршрутизации для проверки быстрого обнаружения отказов и failover-восстановления с минимальным перерывом при отказе сети.
•Эмуляция BGP FlowSpec для проверки DDoS mitigation и policy enforcement в SDN-сетях в масштабе с использованием flow match и actions.
•Гибкий набор действий для моделирования динамических сетевых условий: flapping сессий маршрутизации и маршрутов для проверки стабильности и устойчивости реализации при аномальном поведении интернет-сети.
•Одновременная работа нескольких протоколов на одном или нескольких портах вместе с трафиком на линейной скорости для моделирования реальных сетевых условий.
•Эмуляция Link Aggregation с LACP bundle или static bundle для проверки протоколов маршрутизации и трафика поверх LAG.
•Эмуляция Micro-BFDv4/v6 на отдельных member links LACP LAG для проверки более быстрого обнаружения отказов и failover как control-, так и data-plane трафика поверх LAG.
•Поддержка IPv6-версий перечисленных выше протоколов маршрутизации для тестирования производительности IPv6 control/data plane и смешанной поддержки v4/v6.
•Эмуляция PIM-SM/SSM, IGMP/MLD querier и receiver для проверки multicast-инфраструктуры, пересылки и репликации multicast-трафика.
•Эмуляция NTP client для проверки функций NTP server, масштаба и производительности при обслуживании большого числа NTP-клиентов.
•Пакет QuickTest RFC 2544, RFC 2889 и RFC 3918 для benchmark-тестирования производительности пересылки данных маршрутизаторов, коммутаторов и сквозных сетей.

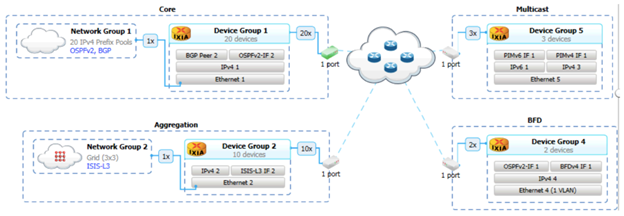

Рисунок 1. Эмуляция масштабируемой топологии маршрутизации IxNetwork
Технические характеристики
BGP
| Параметр | Описание |
|---|---|
| Стандарты | •RFC 4271 — A Border Gateway Protocol 4 (BGP-4). •RFC 2545 — Use of BGP-4 Multiprotocol Extensions for IPv6. •Inter-Domain Routing. •RFC 4456 — BGP Route Reflection: An Alternative to Full Mesh. •Internal BGP (IBGP). •RFC 1997 — BGP Communities Attribute. •RFC 5065 — Autonomous System Confederations for BGP. •RFC 4724 — Graceful Restart Mechanism for BGP. •RFC 6793 — BGP Support for Four-octet AS Number Space. •RFC 7311 — The Accumulated IGP Metric Attribute for BGP. •RFC 7911 — Advertisement of Multiple Paths in BGP. •draft-uttaro-idr-bgp-persistence-03 — BGP Long-lived BGP. •Graceful Restart. •RFC 8092 — BGP Large Communities Attribute. •draft-ietf-idr-link-bandwidth-07 — Link Bandwidth Extended Community. •RFC 8654 — Extended Message Support for BGP. |
| Сообщения протокола | •OPEN •UPDATE •KEEPALIVE •NOTIFICATION |
| Возможности | •IPv4 Unicast •IPv4 Multicast •IPv4 MPLS VPN •IPv6 Unicast •IPv6 Multicast •IPv6 MPLS VPN •IPv4 MDT •VPLS •IPv4 Multicast VPN •IPv6 Multicast VPN •Route Refresh •Route Constraint •Link State Non-VPN •EVPN |
| Path Attributes | •ORIGIN •AS_PATH •NEXT_HOP •MULTI_EXIT_DISC •LOCAL_PREF •ATOMIC_AGGREGATE •AGGREGATOR |
| Graceful Restart (GR) | •IPv4 Unicast (AFI/SAFI 1/1) •IPv6 Unicast (AFI/SAFI 2/1) |
OSPFv2 и OSPFv3
| Параметр | Описание |
|---|---|
| Стандарты | •RFC 2328 — OSPF Version 2. •RFC 3101 — The OSPF Not-So-Stubby Area (NSSA). •RFC 3623 — Graceful OSPF Restart. •RFC 4203 — OSPF Extensions in Support of Generalized Multi-Protocol Label Switching (GMPLS) (SRLG, Link Protection). •RFC 4811 — OSPF Out-of-band Link State Database (LSDB) Resynchronization. •RFC 4812 — OSPF Restart Signaling. •RFC 4813 — OSPF Link-local Signaling. •RFC 5250 — The OSPF Opaque LSA Option. •RFC 5340 — OSPF for IPv6. •RFC 3630 — Traffic Engineering (TE) Extensions to OSPF Version 2. •RFC 7166 — Supporting Authentication Trailer for OSPFv3. •RFC 7308 — Extended Administrative Groups in MPLS Traffic Engineering (MPLS-TE) for OSPFv2. |
| OSPFv2 LSA | •Router •Network •Summary •Summary type 4 •AS-External •Traffic Engineering •Opaque LSA •NSSA |
| OSPFv3 LSA | •Router •Network •Inter-Area-Prefix •Inter-Area-Router •AS-External •Link •Intra-Area-Prefix |
| Типы сообщений протокола | •Hello •Database Description •Link State Request •Link State Update •Link State Acknowledgement |
| Поддерживаемые типы маршрутизаторов | •Intra-Area Routers •Area Border Routers •Autonomous System Border Routers •Boundary Routers |
| Параметры конфигурации | •Hello interval. •Dead Interval. •Area ID (decimal or IP notation). •Network Type (Point-to-Point, Broadcast). •MD5. •Password. •Enable/Disable Graceful Restart. •Enable/Disable DR/BDR. |
| Статистика | •OSPF Sessions Configured. •OSPF Neighbors in full state. •Down State Count. •Attempt State Count. •Init State Count. •Two Way State Count. •ExStart State Count. •Exchange State Count. •Loading State Count. •Full State Count. •Hellos TX/RX. •DBD TX/RX. •LS Request TX/RX. •LS Update TX/RX. •LS Ack TX/RX. •LinkState Advertisement TX/RX. •LSA Acknowledge TX/RX. •Router LSA TX/RX. •Network LSA TX/RX. •Summary IP LSA TX/RX. •Summary AS LSA TX/RX. •External LSA TX/RX. •NSSA LSA TX/RX. •Opaque Local LSA TX/RX. •Opaque Area LSA TX/RX. •Opaque Domain LSA TX/RX. •GraceLSA Rx. •HelperMode Attempted. •HelperMode Failed. |
| Полученная информация | •Link State ID. •Advertising Router. •Link Type. •Sequence Number. •LSA age. |
ISIS v4/v6
| Параметр | Описание |
|---|---|
| Стандарты | •ISO/IEC 10589 — IS-IS intra-domain routing protocol. •RFC 1195 — Use of OSI IS-IS for Routing in TCP/IP and Dual Environments. •draft-ietf-isis-ipv6-02.txt — Routing IPv6 with IS-IS. •draft-ietf-isis-traffic-04.txt — IS-IS extensions for Traffic Engineering. •draft-ietf-isis-restart-os.txt — Restart signaling for IS-IS. •RFC 5307 — ISIS Extensions in Support of Generalized Multi-Protocol Label Switching (GMPLS) (SRLG, Link Protection). •RFC 5305. •RFC 8202 — IS-IS Multi-Instance. •RFC 8570 — IS-IS Traffic Engineering (TE) Metric Extensions. •RFC 7308 — Extended Administrative Groups in MPLS Traffic Engineering (MPLS-TE). •RFC 6119 — IPv6 Traffic Engineering in IS-IS. •draft-ietf-isis-te-app-05 — IS-IS TE Attributes per application. |
| Параметры конфигурации | Router Types •Level 1 •Level 2 •Level 1+2 Network Types •Point-to-Point •Broadcast Area Address Adjacency Parameters •Interface IP addresses •Mask •Metric •ID •Hello Interval •Dead Interval •LSP Refresh Rate •LSP Lifetime •Max LSP Size Route Range Parameters •Route IP addresses •Mask •Metric •IP Type (IPv4 or IPv6) •Router Origin Network Range (Grid) Parameters •Route IP addresses •Mask •Metric •Router IDs •number of Rows •number of Columns •Entry Row •Entry Column •Link Type •IP Type (IPv4 or IPv6) Traffic Engineering •Link Metric •Administrator Group •Maximum Bandwidth •Maximum Reservable Bandwidth •Unreserved Bandwidth (Priority 0-7) •TE Path Authentication Graceful Restart Flapping |
| Статистика | •Session Configured •Session Up •Neighbors •DB Size •Hellos TX/RX •PTP Hellos TX/RX •LSP TX/RX •CSNP TX/RX •PSNP TX/RX |
| Traffic Engineering Metrics | •Administrative group (color) •Maximum link bandwidth •Maximum reservable link bandwidth •Unreserved bandwidth •TE Default Metric •Ext Admin Group •Extended Admin Group •Unidirectional Link Delay •Min/Max Unidirectional Link Delay •Unidirectional Delay Variation •Unidirectional Link Loss •Unidirectional Residual Bandwidth •Unidirectional Available Bandwidth •Unidirectional Utilized Bandwidth |
| Traffic Engineering identifier TLVs | •Traffic Engineering Router ID (TLV 134) •IPv4 interface address •IPv4 neighbor address •IPv6 TE Router ID (TLV 140) •IPv6 Local interface address •IPv6 Neighbor interface address |
| Application Specific Traffic Engineering | •Supports all Traffic Engineering Metrics listed above •L-Flag •Standard Application Bit Mask (SABM) •R-bit: RSVP-TE •S-bit: Segment Routing Traffic Engineering •F-bit: Loop Free Alternate •X-bit: Flex-Algo •User Defined Application Bit Mask (UDABM) |
RIP / RIPng
| Параметр | Описание |
|---|---|
| Стандарты | •RFC 2453 — RIP Version 2. •RFC 2080 — RIPng for IPv6. •RFC 2081 — RIPng Protocol Applicability Statement. |
| Protocol Options | RIP Transmit Packet Mode •Multicast (default) •Broadcast V1 •Broadcast V2 RIP Transmit Packet Mode •Multicast (default) Response Mode: •Split Horizon •Split Horizon, Poison Reverse Others •Update Interval •Update Interval Offset Route Ranges •Router IP address •Route Tag •Network Mask •Next Hop •Metric |
EIGRP
| Параметр | Описание |
|---|---|
| Стандарты | •Cisco EIGRP |
| Configuration Options | EIGRP Router: •Router ID •AS Number •Active Timer, K1, K2, K3, K4, K5, •EIGRP Major Version •EIGRP Minor Version •IOS Major Version •IOS Major Version Asynchronous Interfaces: •Hello Interval •Hold Time •Poisoned Reverse (enable/disable) •Bandwidth •Delay •Load •Reliability •Max TLV/Update Route Ranges: •First Route •Mask Width •Number of Routes •Next Hop •Hop Count •Internal/ External Type •Bandwidth •Delay •Load •Reliability •MTU size •Packing (enable/disable) •Destination Count |
| Статистика | General Statistics: •Routers Configured •Routers Running •Neighbors Learned •Hello TX/RX •Updates TX/RX •Queries TX/RX •Replies TX/RX •ACKs TX/RX •Packets TX/RX •Routes TX/RX •Routes Withdrawn TX/RX •Retransmission Count •Routes Learned |
| Learned Routes | •Destination •Prefix Length •Type •FD •RD •Neighbor •Hop Count •Next Hop |
BFD
| Параметр | Описание |
|---|---|
| Стандарты | •RFC 5880: Bidirectional Forwarding Detection (BFD) •RFC 5881: Bidirectional Forwarding Detection (BFD) for IPv4 and IPv6 (Single Hop) •RFC 5882: Generic Application of Bidirectional Forwarding Detection (BFD) •RFC 5883: Bidirectional Forwarding Detection (BFD) for Multihop Paths •RFC 5884: Bidirectional Forwarding Detection (BFD) for MPLS Label Switched Paths (LSP) |
| Поддерживаемые протоколы | •BGP and BGP+ •OSPF v2+v3 •ISIS v4+v6 •EIGRP •PIM-SM v4+v6 •SRv6/GSRv6 |
| Configuration Options | Modes: •Asynchronous •On-demand •Echo with user configuration interface and timeout Session: •Session Type (single or multi-hop), •End-point IP types (v4 or v6), •Remote IP address, •My Discriminator, •Enable auto chosen source, •Enable remote discriminator learnt |
| Статистика | General Statistics: •Routers Configured •Routers Running •Control Tx/Rx •Echo Self Tx/Rx •Echo DUT Loop Back •Echo DUT Received •Session Configured •Session Auto-Created •Configured UP-Sessions •Auto-Created UP-Sessions |
BFD over LAG (Micro-BFD)
| Параметр | Описание |
|---|---|
| Стандарты | •RFC 7130: Bidirectional Forwarding Detection (BFD) on Link Aggregation Group (LAG) Interfaces |
| Поддерживаемые протоколы | •LACP |
| Configuration Options | Session: •Destination MAC •Source IP •Destination IP •Min Rx Interval •Tx Interval •Timeout Multiplier •Enable Demand Mode •Poll Interval |
| Статистика | General Statistics: •Sessions Up •Sessions Down •Sessions Not Started •Sessions Total •Sessions Auto Created •Auto Created Up Sessions •Session Flap Count •Control Tx •Control Rx |
BGP Flow Specification
| Параметр | Описание |
|---|---|
| Стандарты | •RFC 8955: Dissemination of Flow Specification Rules •RFC 8956: Dissemination of Flow Specification Rules for IPv6 •draft-ietf-idr-flowspec-redirect-ip-02 •RFC 8092: BGP Large Communities Attribute •draft-jiang-idr-ts-flowspec-srv6-policy-07 |
| Capability | •AFI 1 / SAFI 133 (IPv4 Unicast Flowspec) •AFI 2 / SAFI 133 (IPv6 Unicast Flowspec) |
| Match Components Type (IPv4) | •Type 1: Destination Prefix •Type 2: Source Prefix •Type 3: IP Protocol •Type 4: Port •Type 5: Destination port •Type 6: Source port •Type 7: ICMP •Type 8: ICMP code •Type 9: TCP flags •Type 10: Packet length •Type 11: DSCP (Diffserv Code Point) •Type 12: Fragment |
| Match Components changes (IPv6) | •Type 1: Destination IPv6 Prefix •Type 2: Source IPv6 Prefix •Type 3: Next Header IP •Type 12: Fragment •Type 13: Flow Label |
| Extended Community for Actions | •Traffic-Rate-Bytes (0x8006) •Traffic-Rate-Packets (0x800c) •Traffic-Action (0x8007) •Redirects: •RT AS-2byte (0x8008) •RT IPv4 (0x8108) •RT AS-4byte (0x8208) •IPv4 Next-Hop (0x010c) •IPv6-Address-Specific Extended Community •IPv6 Next-Hop (0x000c) •RT Redirect IPv6 (0x000d) •Traffic Marking (0x8009) |
IGMP / MLD
| Параметр | Описание |
|---|---|
| Стандарты | •RFC1112: IGMP v1 •RFC2236: IGMP v2 •RFC3376: IGMP v3 •RFC2710: MLD v1 •RFC3810: MLD v2 |
| Message Type Supported | IGMP •Generate ‘membership reports’ (v1, v2, v3) and ‘leave reports’ (v2, v3) •Reply to membership queries •Emulate querier to test IGMP snooping MLD •Generate ‘multicast listener reports’ and ‘multicast listener done’ •Reply to ‘multicast listener queries’ •Emulate ‘querier to test MLD snooping’ |
| Configuration Options | Host Operational Settings: •router alert option (IGMPv2/v3 and MLDv1/v2) •response to general query messages (all versions) •response to group-specific query messages (IGMPv2/v3 and MLDv1/v2) •unsolicited response mode (all versions) •report frequency (seconds) •suppress reports (all versions) •membership reports not transmitted if learned from another host •immediate response (all versions) •packing for record/frame and source/record (IGMPv3 and MLDv2) Querier Operational Settings: •Version selection •Startup query count •Enable/disable router alert •General query interval (s) •General query response interval (ms) •Specific query TX count •Specific query response interval (ms) •Support election •Support older version host/querier •Querier rate control |
| Статистика | Host Statistics: •Membership reports TX/RX •Leave TX •General queries RX •Group-specific queries RX •Done TX •Total frames TX/RX •Invalid packets RX Querier Statistics: •Querier v1 membership rpts Rx •Querier v2 membership rpts Rx •V1/V2/V3 general query Tx •V2/V3 group-specific query Tx •V3 grp and src specific query Tx •Leave Rx •MLDv1 done Rx •V3 membership rpt Rx •Querier total frames Tx •Querier total frames Rx •Querier invalid packets Rx •General queries Rx •Group-specific queries Rx |
| Supported Platforms | •All Ixia Ethernet load modules •IxVM |
PIM-SM / SSM
| Параметр | Описание |
|---|---|
| Стандарты | •RFC 2362: Protocol Independent Multicast - Sparse Mode (PIM-SM) |
| Message Types | •Hello •Register •Join/Prune (*,*,RP), (*,G), (S,G), and (S,G,rpt) MLD •Generate “multicast listener reports” and “multicast listener done” •Reply to “multicast listener queries” •Emulate “querier to test MLD snooping” |
| Configuration Options | Hello: •Hold time •LAN prune delay •DR priority •bidirectional capable (Bidir_Capable) •Generation ID (GenID) Register •Border bit (B) and null-register bit (N) automatically encoded by state machine if set as designated router Join/Prune •Hold time •unicast upstream neighbor •multicast group •join source •prune source addresses •State machine will encode the number of groups, joined sources, and pruned sources based on configuration Source: •Version selection •Startup query count •Enable/disable router alert •General query interval (s) •General query response interval (ms) •Specific query TX count •Specific query response interval (ms) •Support election •Support older version host/querier •Querier rate control |
| Operational Behavior | Real-Time Configuration: •Emulated routers, interfaces, multicast groups, and sender sources •can be created, deleted, or flapped in real-time while the state machine is running Timed Switching: •Auto switch a range of multicast groups from (*,G) to (S,G) based on a delay time (sec) interval Timed Flapping: •Based on a timed interval. Default: 60 seconds State Refresh: •Three modes available: •Constant mode keeps GenID fixed until a change is made to a configuration entry •Incremental mode increments GenID on every hello message •Random mode inserts a random GenID value on every hello message Packed Groups: •When enabled, all multicast groups are added to one joined/pruned message. Otherwise, a join/pruned message is created for every multicast group Register Encapsulation Traffic: •For each emulated multicast sender enabled, Ixia will transmit source traffic encapsulated in register message packets until a “RegisterStop” message is received. Native multicast data packets can be configured and generated from the traffic wizard. |
| Статистика | •Hello TX/RX •Register TX/RX •Rtrs. Configured •Rtrs. Running •Neighbor Learned •Register Stop TX/RX •Register Null TX/RX •Join (S,G) TX/RX •Join (*,G) TX/RX •Join (*,*, RP) TX/RX •Join (S,G,RPT) TX/RX •Prune (*,G) TX/RX •Prune (S,G) TX/RX •Prune (*,*,RP) TX/RX •Prune (S,G,RPT) TX/RX |
Link Aggregation Control Protocol (LACP)
| Параметр | Описание |
|---|---|
| Стандарты | •IEEE 802.3ad |
| Поддерживаемые протоколы | •BGP and BGP+ •OSPF v2+v3 •ISIS v4+v6 •EIGRP •PIM-SM v4+v6 |
| Configuration Options | Modes: •Asynchronous •On-demand •Echo with user configuration interface and timeout Session: •Session Type (single or multi-hop), •End-point IP types (v4 or v6), •Remote IP address, •My Discriminator, •Enable auto chosen source, •Enable remote discriminator learnt |
| Статистика | •Link State •LAG ID •Total LAG Member Ports •LAG Member Ports UP •Session Flap Count •LACPDU Tx •LACPDU Rx •LACPDU Malformed Rx •Marker PDU Tx •Marker PDU Rx •Marker Response PDU Tx •Marker Response PDU Rx •Marker Response Timeout Count •LACPDU Tx Rate Violation Count •Marker Tx Rate Violation Count |
Spanning Tree Protocols
| Параметр | Описание |
|---|---|
| Стандарты | •IEEE 802.1D - 2004 •IEEE 802.1S •IEEE 802.1Q - 2003 •Cisco PVST+/RPVST+ |
| Поддерживаемые протоколы | •STP •RSTP •MSTP •PVST •RPVST |
| Configuration Options | Emulated Bridge •Hello Interval •Max Age •Message Age •Forward Delay •Priority •System ID •Mac Address Emulated Root Bridge •Root Cost •Priority •System ID •Mac Address •VLAN Port Priority Interface •Inter BPDU Gap •BPDU Jitter (enable, %) •Point-to-Point Interface •Shared Interface Emulated CIST •Regional Root Priority •Regional Root MAC Address •Regional Root Cost •External Root Priority •External Root MAC Address •External Root Cost, Remaining Hops Emulated MSTIs •Priority •MAC Address •Root Cost •Start VLAN ID •End VLAN ID •Remaining Hops •Port Priority Emulated PVST +/RPVST+ VLANs •VLAN ID •Root Priority •Root MAC Address •Root Path Cost •VLAN Port Priority |
| Learned Information | •Root Priority •Root Mac Address •Designated Cost •Designated Priority •Designated MAC Address •Designated Port ID •Interface Role (Disable, Root, Designated, Alternate, Backup) •Interface State (Discarding, Learning, Forwarding) |
| Статистика | •BPDUs TX/RX •BPDU Config TC TX/RX •BPDU Config TCA TX/RX •BPDU TCN TX/RX |
Network Time Protocol (NTP)
| Параметр | Описание |
|---|---|
| Стандарты | •RFC 5905 – Network Time Protocol Version 4: Protocol and Algorithms Specification |
| Configuration Options | Protocol Option – NTP •Start Rate •Stop Rate NTP Clock •Active •Precision (log2 seconds) •Maximum frequency tolerance (ppm) •NTP sever count •Minimum survivor count •Accept NTP packets with Crypto-NAK •NTP Server •Active •Sever IP Address •Server IPv6 Address •Burst Mode •Initial Burst Mode •Min Poll Interval (log2 seconds) •Max Poll Interval (log2 seconds) •Participate in Clock Select •Authentication – NULL, MD5, SHA1 •Authention Key •Key Identifier •Delay (us) |
Варианты платформ
| Категория | Платформы |
|---|---|
| Virtual Platform | IxNetwork Virtual Edition (VE) |
| Chassis | XGS12-HSL/SDL/SD Chassis XGS2-HSL/SDL/SD Chassis |
| Fixed Chassis | AresONE-M 800GE QSFP-DD800 AresONE-M 800GE OSFP800 AresONE-M 800GE Dual Interface Model AresONE-S 400G QSFP-DD AresONE 400G QSFP-DD AresONE 400G OSFP AresONE 400G High Performance QSFP-DD NOVUS ONE PLUS 3- and 5-Speed 10GE/5GE/2.5GE/1GE/100M |
| Appliances | NOVUS ONE 10GE/1GE/100M |
| Load Modules | K400 QSFP-DD 400/200/100/50GE K400 CFP8 400GE NOVUS QSFP28 100/50/40/25/10GE NOVUS SFP28/QSFP28 100/50/25/10GE NOVUS 3-Speed 10GE/1GE/100M NOVUS 5-Speed 10GE/5GE/2.5GE/1GE/100M Xcellon-Multis QSFP28 100/50/25GE Xcellon-Multis CFP4 100GE Xcellon-Multis CXP 100/40/10GE Xcellon-Multis QSFP 40/10GE Xcellon-Lava CFP 100/40GE Xcellon-Flex QSFP/SFP+ 40/10GE |
Технологические решения IxNetwork
•IxNetwork Routing and Switching Test Solution
•IxNetwork Data Center Ethernet Test Solution
Информация для заказа
| Партномер | Описание |
|---|---|
| Routing | |
| 930-2004 | IxNetwork, Optional Software, Multicast Emulation; включает IGMPv1/v2/v3, MLDv1/v2, PIM-SM/SSMv4/v6 и поддержку Multicast VPN; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2005 | IxNetwork, Optional Software, BGP4 Emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2007 | IxNetwork, Optional Software, BGP4 Emulation с дополнительной поддержкой IPv6; ТРЕБУЕТ 930-2005 BGP4 emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2008 | IxNetwork, Optional Software, OSPFv2 Emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2009 | IxNetwork, Optional Software, OSPFv3 Emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2010 | IxNetwork, Optional Software, IS-IS Emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2011 | IxNetwork, Optional Software, IS-IS Emulation с дополнительной поддержкой IPv6; ТРЕБУЕТ 930-2010 IS-IS emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2012 | IxNetwork, Optional Software, RIPv2 Emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2013 | IxNetwork, Optional Software, RIPng IPv6 Emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2020 | IxNetwork, Optional Software, EIGRP Emulation; ТРЕБУЕТ ранее приобретённую лицензию 930-1999 IxNetwork Base ИЛИ новую покупку IxNetwork Base PLUS (930-2056) либо IxNetwork Base PREMIUM (930-2076). |
| 930-2023 | IxNetwork, Optional Software, BFD Emulation для использования с OSPF, BGP или ISIS; ТРЕБУЕТ 930-2008 OSPFv2 Emulation ИЛИ 930-2009 OSPFv3 Emulation ИЛИ 930-2005 BGP4 Emulation ИЛИ 930-2006 BGP4 Emulation with Layer 3 MPLS/VPN & Multicast VPN Support ИЛИ 930-2007 BGP4 Emulation with IPv6 support ИЛИ 930-2010 IS-IS Emulation ИЛИ 930-2011 IS-IS Emulation with IPv6 support. ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2035 | IxNetwork, Optional Software, LACP IEEE 802.3ad Protocol Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2051 | IxNetwork, Optional Software, Protocol emulation over IEEE 802.3ad (LACP); ТРЕБУЕТ 930-2035 LACP IEEE 802.3ad Protocol Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2067 | IxNetwork, Optional Software, IGMP/MLD Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2068 | IxNetwork, Optional Software, PIM-SM/SSM Emulation; включает PIM-SM/SSMv4/v6 и Multicast VPN emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2097 | IxNetwork, Optional Software, LISP MS/MR and xTR Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| BGP Flowspec emulation | |
| 930-2121 | IxNetwork, Optional Software, BGP FlowSpec Emulation; ТРЕБУЕТ 930-2005 BGP4 Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| Bundles | |
| 930-2001 | IxNetwork, Optional Software Bundle, IPv4 Routing Protocols; включает 930-2005 BGP-4 Emulation, 930-2008 OSPFv2 Emulation, 930-2010 IS-IS Emulation, 930-2012 RIPv2 Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2002 | IxNetwork, Optional Software Bundle, IPv6 Routing Protocols; включает 930-2007 BGP4 with IPv6 Support, 930-2009 OSPFv3 with IPv6 Emulation, 930-2011 IS-IS IPv6 Support, 930-2013 RIPng Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076), а также 930-2001 Optional Software Bundle, IPv4 Routing Protocols; включает Media Kit. |
| Switching | |
| 930-2017 | IxNetwork, Optional Software, STP/RSTP Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2018 | IxNetwork, Optional Software, MSTP Emulation; ТРЕБУЕТ 930-2017 STP/RSTP Emulation; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2055 | IxNetwork, Optional Software, Spanning Tree protocol emulation per VLAN (PVST); ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076), А ТАКЖЕ 930-2017 STP/RSTP Emulation. |
| 930-2126 | IXIA IxNetwork, Optional Software, Network Time Protocol (NTP) Emulation (930-2126); ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| QuickTest | |
| 930-2022 | IxNetwork, Optional Software, RFC2544 and Custom Integrated Tests over Advertised Topologies; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2401 | IxNetwork, Optional Software, RFC 2889 QuickTest; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2403 | IxNetwork, Optional Software, IP Multicast RFC 3918 QuickTest; ТРЕБУЕТ 930-2067 IGMP/MLD Emulation (или 930-2004 IxNetwork Multicast Emulation); ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
| 930-2409 | IxNetwork, Optional Software, Asymmetric Data Performance QuickTest; ТРЕБУЕТ ранее приобретённую 930-1999 IxNetwork Base либо новую IxNetwork Base PLUS (930-2056) или IxNetwork Base PREMIUM (930-2076). |
