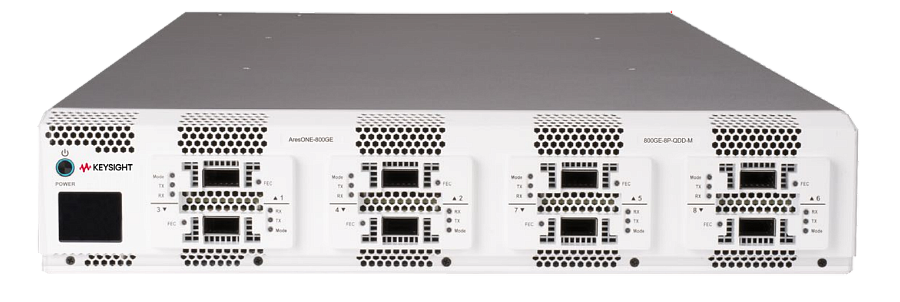

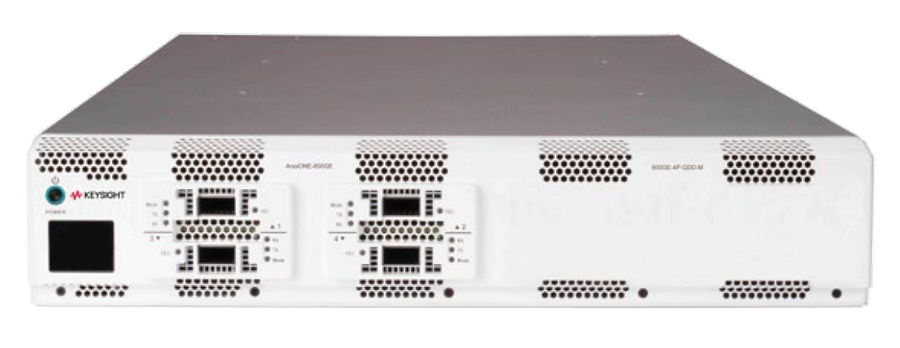

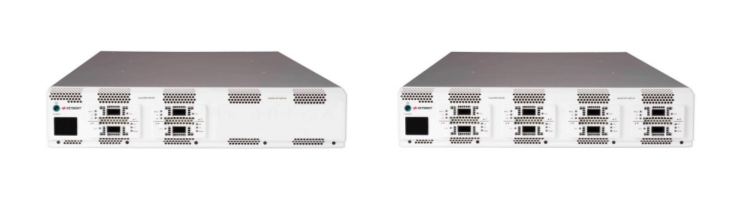

Keysight AresONE 800GE QSFP-DD800-M 4/8-Портовые Тестовые Системы

AresONE 800GE позволяет тестировать несколько скоростей Ethernet на одной платформе, при этом каждый порт поддерживает:

• Встроенные скорости PAM4, основанные на 106.25 Гбит/с (электрические линии):
  2x400GE, 4x200GE и 8x100GE на порт

• Встроенные скорости PAM4, основанные на 53.125 Гбит/с:
  1x400GE, 2x200GE, 4x100GE и 8x50GE на порт

• Дополнительная опция NRZ, основанная на 26 Гбит/с:
  1x200GE, 2x100GE, 4x50GE и 8x25GE, а также 2x40GE и 8x10GE на линиях 10 Гбит/с
• Поддержка 1x800GE приобретается отдельно при заказе с завода или позже — как опция обновления в полевых условиях

Основные особенности

• Модели AresONE 800GE QSFP-DD800 на 8, 4 и 2 порта обеспечивают тестирование на уровнях L1–L3 в одной платформе
• Пропускная способность до 6.4 Тбит/с на линейной скорости на 8-портовом шасси, с возможностью синхронизации нескольких шасси для тестирования платформ коммутации на 51.2 Тбит/с и выше
• Форм-фактор фиксированного шасси 2RU, оптимизирующий энергопотребление и охлаждение, с поддержкой оптических трансиверов до 25 Вт на порт
• Полная эмуляция протоколов уровней L2/3 с помощью программного обеспечения IxNetwork, включая AI Fabric Test Solution от Keysight
• Одна платформа для 800GE, 400GE и 100GE с поддержкой сигнализации PAM4 и NRZ, использующей электрические линии 106.25 Гбит/с и возможностью понижения скорости до 53 Гбит/с, 26 Гбит/с и 10 Гбит/с для низкоскоростных режимов Ethernet. Все типы FEC и расширенная статистика производительности входят в комплект
• Гибкие модели с пониженной и полной производительностью, с возможностью поэтапного апгрейда портов и производительности по мере роста потребностей
• Повышение совместимости, стабильности соединений и устойчивости к ошибкам благодаря интеллектуальной собственности Keysight:
  MAC, PCS, FEC-коррекция и распределение ошибок, FEC-инъекция и статистика, анализ гистограммы глаза на стороне приёма PAM4
• Совместимость со спецификациями Ethernet Technology Consortium 800 GbE v1.1 и IEEE 802.3df 2024

Опции для расширения функциональности AresONE-M 800GE (устанавливаются на шасси):

Опция скорости порта 1x800GE

• UPG-800GE-SPD-F — опция 1x800GE, заводская установка (артикул 905-1070)
• UPG-800GE-SPD-FLD — опция 1x800GE, апгрейд в полевых условиях (артикул 905-1071)

Опция NRZ Ethernet

• NRZ mode and fan-out option, заводская установка для QSFP-DD800-M, OSFP800-M и Dual Interface Model-M (905-1109)
• NRZ mode and fan-out option, апгрейд в полевых условиях для тех же моделей (905-1110)

Опция расширенного анализа гистограммы (Advanced Rx Eye Histogram)

• Advanced Rx Eye Histogram Analysis Option, заводская установка для моделей -C и -M (905-1107)
• Advanced Rx Eye Histogram Analysis Option, апгрейд в полевых условиях для моделей -C и -M (905-1108)

Ключевые возможности

• Генерация трафика 800GE, 400GE и 100GE на линейной скорости с каждого порта QSFP-DD800
• Анализ принимаемого трафика, включая поиск ошибок передачи
• Встроенные многоскоростные fan-out режимы на PAM4:
• 800GE: 2x400GE, 4x200GE, 8x100GE
• 400GE: 1x400GE, 2x200GE, 4x100GE, 8x50GE
• 1x800GE — приобретается отдельно
• Поддержка скоростей NRZ по линиям 26 и 10 Гбит/с (через опцию):
• 1x200GE, 2x100GE, 4x50GE, 2x40GE, 8x25GE, 8x10GE
• Статистика на линейной скорости по каждому порту и каждому потоку
• Инструментарий Keysight: временные метки, номера последовательностей, идентификаторы потоков, контроль целостности
• Разрешение измерения задержек: 0.625 нс для 800GE и 400GE
• Поддержка FEC: RS-544 (KP4) для PAM4, RS-FEC и FC-FEC для NRZ
• Вставка ошибок FEC, BER до и после коррекции, FLR-аналитика

Инъекция ошибок FEC и их анализ для 800GE, 400GE, 200GE PAM4 и 200GE NRZ:

• Инъекция FEC-символов ошибок и анализ распределения плотности символов ошибок
• Полный набор статистики: количество и частота корректируемых/некорректируемых ошибок, BER по каждой линии и порту, pre-FEC BER, анализ коэффициента потери кадров (FLR)

Измерения передачи и приема по PCS линиям на скоростях 400GE и 200GE PAM4:

• Управление и статус по каждой линии
• Мониторинг ошибок FEC и PCS
• Картирование линий и введение сдвигов
• Подробности — в таблице технических характеристик

Измерения PCS для 100GE и 40GE NRZ:

• Управление и статус по каждой линии
• Вставка ошибок PCS
• Картирование линий
• Подробности — в таблице спецификаций

Инъекция ошибок пакетов:

• Ошибки CRC
• Короткие кадры (runts)
• Слишком большие кадры (giants)
• Ошибки контрольных сумм
• Нарушение порядка последовательности

Поддержка до 25 Вт мощности и охлаждения на порт QSFP-DD800, включая:

• Совместимые оптические трансиверы
• Коэрентную оптику
• Активные оптические кабели (AOC)
• Прочие типы соединений

Примечание: для оптики свыше 25 Вт — проконсультируйтесь с производителем

Поддержка пассивных медных кабелей (DAC):

• До 2.0 м: 2x400GE, 4x200GE, 8x100GE
• Автосогласование (AN) и обучение (LT) поддерживаются на:

Скорость	Максимальная длина	Линия
1x800GE, 2x400GE, 4x200GE, 8x100GE PAM4	до 2.0 м	106.25 Гбит/с
1x400GE, 2x200GE, 4x100GE, 8x50GE PAM4	до 3.0 м	53.125 Гбит/с
1x200GE*, 2x100GE, 1x100GE, 2x50GE, 8x25GE NRZ	до 5.0 м	26 Гбит/с

Поддержка тестирования на уровне L1 (BERT — Bit Error Rate Tester):

800GE PAM4 режим:

• BERT на уровне L1 с генерацией паттернов PRBS-13Q и PRBS-31Q

• Поддержка статистики ошибок по каждой линии и порту
• Дополнительные опции управления паттернами и их распознавания

400GE PAM4 режим:

• BERT с поддержкой паттернов:
  PRBS-7Q, PRBS-9Q, PRBS-11Q, PRBS-13Q, PRBS-15Q, PRBS-20Q, PRBS-23Q, PRBS-31Q


NRZ режим:

• Поддержка паттернов:
  PRBS-7, PRBS-9, PRBS-11, PRBS-13, PRBS-15, PRBS-20, PRBS-23, PRBS-31


Регулировка частоты в режиме BERT:

• ±105 ppm индивидуально на каждой электрической линии
• Применимо к линиям 106 Гбит/с, 53 Гбит/с и 26 Гбит/с

Эта возможность BERT доступна только через приложение IxExplorer

Опция расширенного анализа формы сигнала PAM4 (Advanced Rx Eye Histogram):

• Глубокий анализ формы сигнала PAM4 по каждой линии
• Статистика по SER (symbol error rate)
• Сравнение качества сигнала между линиями
• Измерения "глаза" сигнала на линиях 53 Гбит/с и 106 Гбит/с


Поддержка приложения IxNetwork:

• Тестирование производительности оборудования по стандартам RFC на скоростях от 10GE до 800GE
• Эмуляция L2/L3 сетевых протоколов для проверки масштабируемости и производительности
• Предустановленные IxNetwork bundles для упрощенного заказа
• Поддержка AI Fabric Test Solution от Keysight для тестирования дата-центров с ИИ-нагрузкой:
• RoCEv2 и RDMA: эмуляция топологии, генерация коллективного трафика, QP-соединения, DCQCN-регулирование скорости и тестирование ECMP-хеширования и буферизации

Спецификации

Описание продукта

Полная производительность	Урезанная производительность
AresONE 800GE QSFP-DD800-M, 2 / 4 / 8 портов	AresONE 800GE QSFP-DD800-M, 2 / 4 / 8 портов

Аппаратная конфигурация фиксированного шасси

• Размер: 2RU
• Опции портов:
• 2 порта активированы в 4-портовом шасси
• все 4 порта активированы
• 4 порта активированы в 8-портовом шасси
• все 8 портов активированы
• Физический интерфейс:
• Нативные порты QSFP-DD800 на передней панели

Поддерживаемые скорости на порт (встроенные по умолчанию):

• PAM4, 106 Гбит/с линии:
• 2x400GE, 4x200GE, 8x100GE на порт
• PAM4, 53 Гбит/с линии:
• 1x400GE, 2x200GE, 4x100GE, 8x50GE на порт
• Оптические трансиверы и волоконные кабели:
• Полная поддержка для всех скоростей
• Медные кабели:

• Полная поддержка для всех скоростей

Опциональные скорости (требуют покупки и активации):

• PAM4:
• 1x800GE через линии 106 Гбит/с
• Требуется заводская или полечевая активация (см. раздел «Заказ»)
• NRZ:
• 1x200GE, 2x100GE, 4x50GE, 8x25GE через линии 26 Гбит/с
• 2x40GE, 8x10GE через линии 10 Гбит/с
• Требуется заводская или полечевая активация (см. раздел «Заказ»)

Процессор и память

• Многопроцессорная архитектура
• 4 ГБ оперативной памяти на каждый порт QSFP-DD800


Спецификации протокольных интерфейсов для 800GE / 106 Гбит/с:

• IEEE 802.3ck — Спецификации физического уровня и параметры управления
• IEEE 802.3df-2024 — Расширение стандарта Ethernet: MAC-параметры для 800Gb/s, физические слои и параметры управления
• Ethernet Technology Consortium 800GbE v1.1

Интерфейсные протоколы для 400GE и 100GE через 53 и 26 Гбит/с линии:

• IEEE 802.3bs — 200GE и 400GE, 400GBASE-R
• IEEE 802.3cd — 50Gb/s, 100Gb/s и 200Gb/s Ethernet
• IEEE 802.3 — LAN 100GBASE-R, P802.3bj, P802.3bm, P802.3by, 802.3ba, 802.3ae

Поддержка уровня 1 (L1)

PAM4, 800/400/200/100GE скорости по 106 Гбит/с линиям:

• FEC: RS-544 (KP4), Clause 119 (IEEE 802.3)
• Статистика по корректируемым и некорректируемым ошибкам на порт
• Инъекция ошибок символов FEC (для 800GE, 400GE и 200GE)
• Распределение ошибок по символам в кодовом слове
• Поддержка Interleave FEC для PAM4 100GE(ck)
• Измерения: pre-FEC BER, FLR (Frame Loss Ratio)
• Управление PCS (кодирование): карта Tx-линий, вставка временного сдвига (для 400GE и 200GE)
• PCS Rx статистика по линиям и портам
• BERT на уровне L1: поддержка PRBS-13Q и PRBS-31Q
• Регулировка частоты линии ±105 ppm по каждой линии
• Дополнительно: опция анализа гистограммы глаза Rx

PAM4, 400GE по 53 Гбит/с линиям:

• FEC: RS-544 (KP4), Clause 119
• Поддержка AN (автосогласование) и LT (обучение линии) на 1x400GE, 2x200GE, 4x100GE, 8x50GE
• Поддержка всех видов FEC статистики
• Инъекция FEC ошибок (для 400GE и 200GE)
• Поддержка анализа BER и FLR до FEC
• Статистика Tx/Rx по PCS линиям
• BERT с PRBS-паттернами:
  PRBS-7Q, -9Q, -11Q, -13Q, -15Q, -20Q, -23Q, -31Q
• Частотная регулировка ±105 ppm в режиме BERT
• Опция анализа Rx гистограммы глаза

NRZ скорости по 26 Гбит/с линиям:

• Поддержка: 1x200GE, 2x100GE, 4x50GE, 8x25GE

• FEC: RS (528,514), Clause 91 (BASE-R), RS (544,514) для 1x200GE NRZ (200G-R8)
• Поддержка AN и LT для всех NRZ скоростей: 100GE, 50GE, 25GE
• Возможность включения/отключения AN, LT и FEC вручную
• Поддержка IEEE-режима с автоматическим управлением

Поддержка уровня 1 (L1) для NRZ на 10 Гбит/с линиях:

• Поддержка 2x40GE и 8x10GE

• BERT с поддержкой паттернов:
  PRBS-7, PRBS-9, PRBS-11, PRBS-13, PRBS-15, PRBS-20, PRBS-23, PRBS-31

Поддержка оптических трансиверов QSFP-DD800 и QSFP-DD

(для 800GE и 400GE трансиверов)

• Поддержка трансиверов, совместимых с QSFP-DD800 и QSFP-DD MSA, с потреблением до 25 Вт (Класс мощности 8), включая:
• 800GBASE-DR8
• 800GBASE-2xFR4
• 800GBASE-SR8
• 400GBASE-DR4
• 400G-ZR/ZR+ (коэрентная оптика)
• AEC, ACC, AOC и другие
• Для трансиверов с потреблением более 20 Вт см. раздел поддержки 800ZR и проконсультируйтесь с представителем Keysight
• Дополнительные трансиверы см. в разделе «Информация по заказу»

Поддержка QSFP28 / QSFP+ оптических трансиверов

• Поддержка трансиверов QSFP28 и QSFP+, до Класса мощности 7 (5 Вт):
• QSFP28-SR4, LR4, PSM4, PLR4 и др.
• Конкретную совместимость уточняйте на сайте или у представителя

Поддержка SFP56 / SFP28 трансиверов

• SFP56-SR, -DR, -FR, -LR поддерживаются для 1x50GE PAM4 через адаптер IxiaQSA28 (948-0072)

• SFP28-SR и -LR поддерживаются для 1x25GE и 1x10GE NRZ, также через QSA28 адаптер


Поддержка активных электрических кабелей (AEC, ACC)

• QSFP-DD800 и QSFP-DD: поддержка AEC и ACC — проконсультируйтесь с заводом относительно конкретных моделей и длин

Поддержка пассивных медных кабелей:

• QSFP-DD800 — до 2.0 м

• QSFP-DD — до 3.0 м

• QSFP28 — до 5.0 м

• Поддержка автосогласования (AN) и обучения линии (LT) для всех Ethernet скоростей

Поддержка пассивных кабелей QSFP28 / QSFP+:

• Поддержка стандартов: 100GBASE-CR4, 50GBASE-CR2, 25GBASE-CR

• До 5 м в зависимости от технологии
• Поддержка как прямых (point-to-point), так и fan-out кабелей
• Возможна поддержка длиннее — проконсультируйтесь с Keysight
• См. раздел «Cables and Transceivers» в листе данных

Руководство CMIS (Common Management Interface Specification)

• Поддержка CMIS 4.0 и 5.0, включая чтение/запись всех страниц и регистров
• Поддержка C-CMIS 1.0 (для коэрентной оптики)
• Поддержка AppSel (Application Selection Code) — автодетектирование и автоконфигурация
• CMIS работает с оптическими и медными средствами соединения в пределах возможностей самих компонентов
• Реализовано через приложение IxExplorer и автоматизацию на Tcl

Цифровой оптический мониторинг (DOM)

• Автоматически предоставляет информацию о подключенном модуле:
• Состояние устройства
• Электрическая мощность
• Температура
• Класс мощности
• Оптическая мощность лазера
• Пороги и сигналы тревоги LOL (Loss of Lock) и LOS (Loss of Signal)
• DOM также сообщает, когда превышаются заданные пороги
• Доступно через приложение IxExplorer

Поддержка коэрентной оптики 800ZR, 400G-ZR/ZR+

• Полная поддержка CMIS 5.0 и C-CMIS 1.0 с чтением/записью через GUI IxExplorer и автоматизацию Tcl
• Поддержка AppSel с автоконфигурацией
• Шасси AresONE 800GE-M успешно эксплуатировались с модулями до 30 Вт, включая:
• 400ZR и 400ZR+

• 800ZR, типичное потребление: 22–31 Вт

Условия эксплуатации высокопотребляющих трансиверов:

• Температура корпуса модуля не должна превышать 70°C

• Не должно быть срабатывания тревог в модуле или на шасси
• Температура воздуха в помещении: 20°C – 25°C
• DOM в IxExplorer отслеживает:
• Температуру корпуса
• Предупреждающие и критические пороги
• Рекомендуется активировать DOM перед проведением длительных тестов

Габариты фиксированного шасси:

• Длина: 778 мм (30.6")
• Ширина: 440 мм (17.3")
• Высота: 88 мм (3.46")
