Novus 16-портовый модуль нагрузки Ethernet 10G/1G/100M
Novus 10/1 3-Speed Ethernet – высокоплотные модули нагрузки с поддержкой 10GE/1GE/100M и уникальной технологией Dual-PHY (SFP+/RJ45). Идеальное решение для тестирования сетевого оборудования с максимальной гибкостью подключения и высокой производительностью.
Модули нагрузки

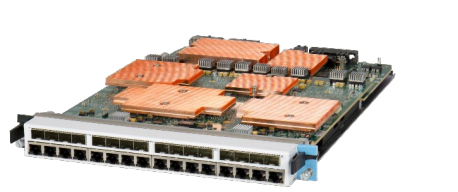

NOVUS10/1GE16DP 16-портовый DUAL-PHY трёх-скоростной модуль нагрузки.
Модули нагрузки Novus 10GE/1GE/100M доступны в трех различных моделях, соответствующих вашим требованиям и бюджету:
• NOVUS10/1GE16DP: Полнофункциональный 16-портовый модуль нагрузки с Dual-PHY (RJ45 и SFP+) для 10GE/1GE/100M, предназначенный для высокоплотных требований.
• NOVUS10/1GE8DP: Полнофункциональный 8-портовый модуль нагрузки с Dual-PHY (RJ45 и SFP+) для 10GE и 1GE, разработанный для тестирования высокоплотных коммутаторов. Для поддержки evolving тестовых потребностей пользователи могут провести программное обновление поля до полного 16-портового модуля нагрузки NOVUS10/1G16DP.
• NOVUS1GE16DP: Полнофункциональный 16-портовый модуль нагрузки с Dual-PHY (RJ45 и SFP+) для 1GE и 100M, предназначенный для высокоплотных требований.
Обзор
• Самое высокое значение плотности в отрасли и единственное решение Dual-PHY SFP+/10GBASE-T RJ45 для 10/1/100M.
• 3-скоростные порты 10GE/1GE/100M обеспечивают низкие общие затраты на владение и высокий ROI.
• Полное соответствие по функциям, масштабу и производительности с существующими модулями нагрузки Keysight на 10GE и 1GE.
• Более широкое покрытие протоколов L4-7, включая видео, голос, хранилище и доступ.
• Специально разработаны для тестирования высокопроизводительных устройств с низкой задержкой.
Ключевые особенности
• Генерация трафика на полном уровне линии для оценки дизайна ASIC, FPGA и аппаратных коммутаторных структур.
• Ультравысокий масштаб и производительность для эмуляции протоколов L2/3 с целью проверки производительности и масштабируемости случаев тестирования маршрутизации/коммутации L2/3 и центров обработки данных с использованием приложения IxNetwork от Keysight.
• Поддержка одновременного тестирования SFP+ и 10GBase-T RJ-45 медных портов на разных скоростях на одном и том же модуле нагрузки.
• Выполнение стандартных тестов RFC и эмуляция протоколов на крупных тестовых площадках с сотнями портов с тремя скоростями в одном тесте.
• Аппаратная захват и декодирование пакетов на скорости 10G, 1G и 100M для обнаружения и отладки ошибок передачи данных.
• Поддержка приложений IxExplorer, IxNetwork, IxLoad и соответствующих API Tcl и автоматизации.
• Novus добавляет IxLoad L4-7, включая голосовые, видеопротоколы и протоколы доступа.
• Гибкая агрегация ЦП и памяти в соотношении 4:1 для высокомасштабируемой эмуляции протоколов и производительности.
• Гибкая генерация пользовательских пакетов.
• Реальное время задержки с разрешением задержки до 2,5 нс.
• Обширная статистика портов и потоков трафика.
• Продвинутая проверка последовательности с обнаружением дублирующих пакетов.
• Поддержка настройки преамбулы теперь доступна в IxNetwork для модулей нагрузки Novus 1GE/10GE с 5-скоростной и 3-скоростной конфигурацией. Настройка доступна как для длины преамбулы, так и для данных преамбулы кадров.
Модуль Novus с тремя скоростями обеспечивает новый уровень производительности с широким охватом всех популярных функций приложений IxNetwork и IxLoad.
Спецификации
|
Характеристика |
NOVUS10/1GE16DP 10Г/1Г/100М |
NOVUS10/1GE8DP 10Г/1Г/100М |
NOVUS1GE16DP 1Г/100М |
|
Описание продукта |
Трёхскоростной нагрузочный модуль с поддержкой 10Г/1Г/100М |
Трёхскоростной нагрузочный модуль с поддержкой 10Г/1Г/100М |
Двухскоростной нагрузочный модуль с поддержкой 1Г/100М |
|
Номер детали |
944-1142, 944-1143 |
944-1146 |
— |
|
Характеристики аппаратной части |
|||
|
Слоты/количество портов |
1 слот с 16 портами Dual-PHY 10/1Г (SFP+/10GBASE-T) |
1 слот с 8 портами Dual-PHY 10/1Г (SFP+/10GBASE-T) |
1 слот с 16 портами Dual-PHY 1Г (SFP+/1000BASE-T) |
|
Физические интерфейсы |
16 портов Dual-PHY SFP+/10GBASE-T RJ-45 |
8 портов Dual-PHY SFP+/10GBASE-T RJ-45 |
16 портов SFP+/1000BASE-T RJ-45 |
|
Поддерживаемые скорости портов |
|
|
|
|
Количество пользователей |
до 16 пользователей на модуль
до 8 пользователей на модуль
|
||
|
Процессор и память |
Многоядерный процессор с 2 ГБ памяти на пару портов |
||
|
Агрегация портов |
|
||
|
Типы кабелей |
|
||
|
Габариты модуля |
440 мм (длина) × 33 мм (ширина) × 305 мм (высота) |
||
|
Вес модуля |
|
||
|
Температура (окружающий воздух) |
|
||
|
Влажность (окружающий воздух) |
|
||
|
Вместимость шасси |
|||
|
XGS12-SD (940-0011) |
12 модулей: 192 порта 10Г, 192 порта 1Г, 192 порта 100М |
12 модулей: 192 порта 10Г 192 порта 1Г, 192 порта 100М |
12 модулей: 192 порта 1Г, 192 порта 100М |
|
XGS12-SDL (940-0015) ii |
12 модулей: 192 порта 10Г, 192 порта 1Г, 192 порта 100М |
12 модулей: 192 порта 10Г, 192 порта 1Г, 192 порта 100М |
12 модулей: 192 порта 1Г, 192 порта 100М |
|
XGS12-HSL (940-0016) |
12 модулей: 192 порта 10Г, 192 порта 1Г, 192 порта 100М |
12 модулей: 192 порта 10Г, 192 порта 1Г, 192 порта 100М |
12 модулей: 192 порта 1Г, 192 порта 100М |
|
XGS2-SD (940-0010) |
2 модуля: 32 порта 10Г, 32 порта 1Г, 32 порта 100М |
2 модуля: 32 порта 1Г, 32 порта 100М |
12 модулей: 192 порта 1Г, 192 порта 100М |
|
XGS2-SDK (940-0013) |
2 модуля: 32 порта 10Г, 32 порта 1Г, 32 порта 100М |
2 модуля: 16 порта 10Г, 16 порта 1Г, 16 порта 100М |
2 модуля: 32 порта 1Г, 32 порта 100М |
|
XGS12-HSL (940-0014) |
2 модуля: 32 порта 10Г, 32 порта 1Г, 32 порта 100М |
2 модуля: 16 порта 10Г, 16 порта 1Г, 16 порта 100М |
2 модуля: 32 порта 1Г, 32 порта 100М |
|
Характеристики передачи |
|||
|
Механизм передачи |
Генерация пакетов в режиме реального времени с временными метками, порядковыми номерами и контрольной суммой |
||
|
Макс. потоков на порт |
512 |
||
|
Макс. потоков на порт в Ethernet-сетях |
256 |
||
|
Минимальный размер кадра |
10Г:
1Г и 100М:
|
1Г и 100М:
|
|
|
Максимальный размер фрейма |
16,384 байт |
||
|
Максимальный размер фрейма |
9,216 байт |
||
|
Приоритетное описание |
NOVUS 10/5/2.5/1/100M16QP |
NOVUS 10/5/2.5/1/100M8DP |
NOVUS 10/5/2.5/1/100M16DP-R |
NOVUS 10/5/2.5/1/100M8DP-Rii, iii |
|
Управление потоком |
8-линейная очередь с возможностью установки до 2500-байтовых длин кадров |
8-линейная очередь с возможностью установки до 2500-байтовых длин кадров |
8-линейная очередь с возможностью установки до 2500-байтовых длин кадров |
8-линейная очередь с возможностью установки до 2500-байтовых длин кадров |
|
Длина кадра |
Фиксированная, инкрементная по шагам, взвешенная по парам, повторяющаяся случайная, IMIX и один Гаусс |
Фиксированная, инкрементная по шагам, взвешенная по парам, повторяющаяся случайная, IMIX и один Гаусс |
Фиксированная, инкрементная по шагам, взвешенная по парам, повторяющаяся случайная, IMIX и один Гаусс |
Фиксированная, инкрементная по шагам, взвешенная по парам, повторяющаяся случайная, IMIX и один Гаусс |
|
Определяемые пользователем поля (UDF) |
Фиксированные, инкрементные или декрементные по шагам, последовательность, список значений и случайные конфигурации; до пяти, 32-битных UDF доступны |
Фиксированные, инкрементные или декрементные по шагам, последовательность, список значений и случайные конфигурации; до пяти, 32-битных UDF доступны |
Фиксированные, инкрементные или декрементные по шагам, последовательность, список значений и случайные конфигурации; до пяти, 32-битных UDF доступны |
Фиксированные, инкрементные или декрементные по шагам, последовательность, список значений и случайные конфигурации; до пяти, 32-битных UDF доступны |
|
Значения (макс.) |
2M суммарных записей на 5 определяемых пользователем полей |
2M суммарных записей на 5 определяемых пользователем полей |
2M суммарных записей на 5 определяемых пользователем полей |
2M суммарных записей на 5 определяемых пользователем полей |
|
Проверка последовательности (макс.) |
512K максимальных PGID на порт |
512K максимальных PGID на порт |
512K максимальных PGID на порт |
512K максимальных PGID на порт |
|
Ошибка |
Генерировать хорошие CRC или принудительно плохие CRC, а также изменять и стандартизировать контрольные суммы Ethernet и плохие контрольные суммы |
Генерировать хорошие CRC или принудительно плохие CRC, а также изменять и стандартизировать контрольные суммы Ethernet и плохие контрольные суммы |
Генерировать хорошие CRC или принудительно плохие CRC, а также изменять и стандартизировать контрольные суммы Ethernet и плохие контрольные суммы |
Генерировать хорошие CRC или принудительно плохие CRC, а также изменять и стандартизировать контрольные суммы Ethernet и плохие контрольные суммы |
|
Аппаратная контрольная сумма |
Генерация контрольных сумм и проверка для IPv4, IP поверх IP, ICMP/GRE/TCP/UDP, L2TP, GTP |
Генерация контрольных сумм и проверка для IPv4, IP поверх IP, ICMP/GRE/TCP/UDP, L2TP, GTP |
Генерация контрольных сумм и проверка для IPv4, IP поверх IP, ICMP/GRE/TCP/UDP, L2TP, GTP |
Генерация контрольных сумм и проверка для IPv4, IP поверх IP, ICMP/GRE/TCP/UDP, L2TP, GTP |
|
Отказ соединения |
10GE: Отчеты о неисправности, удаленной неисправности и локальной статистике портов; возможность выбора опции для передачи неисправности удаленному партнеру канала |
10GE: Отчеты о неисправности, удаленной неисправности и локальной статистике портов; возможность выбора опции для передачи неисправности удаленному партнеру канала |
10GE: Отчеты о неисправности, удаленной неисправности и локальной статистике портов; возможность выбора опции для передачи неисправности удаленному партнеру канала |
10GE: Отчеты о неисправности, удаленной неисправности и локальной статистике портов; возможность выбора опции для передачи неисправности удаленному партнеру канала |
|
Измерение задержки |
2,5 наносекунды |
2,5 наносекунды |
2,5 наносекунды |
2,5 наносекунды |
|
Регулировка тактового сигнала передачи |
Возможность регулировки межлинейной частоты части-пери-модуля в диапазоне от -100 ppm до +100 ppm на всех портах модуля нагрузки |
Возможность регулировки межлинейной частоты части-пери-модуля в диапазоне от -100 ppm до +100 ppm на всех портах модуля нагрузки |
Возможность регулировки межлинейной частоты части-пери-модуля в диапазоне от -100 ppm до +100 ppm на всех портах модуля нагрузки |
Возможность регулировки межлинейной частоты части-пери-модуля в диапазоне от -100 ppm до +100 ppm на всех портах модуля нагрузки |
|
Характеристики приема |
||||
|
Приемный механизм |
Wire-speed фильтрация пакетов, захват в реальном времени, и измерение времени между пакетами для каждой группы, с данными идентификации, последовательности и возможностью проверки последовательности |
Wire-speed фильтрация пакетов, захват в реальном времени, и измерение времени между пакетами для каждой группы, с данными идентификации, последовательности и возможностью проверки последовательности |
Wire-speed фильтрация пакетов, захват в реальном времени, и измерение времени между пакетами для каждой группы, с данными идентификации, последовательности и возможностью проверки последовательности |
Wire-speed фильтрация пакетов, захват в реальном времени, и измерение времени между пакетами для каждой группы, с данными идентификации, последовательности и возможностью проверки последовательности |
|
Отслеживаемые потоки приема на порт |
512k с проверкой последовательности |
512k с проверкой последовательности |
512k с проверкой последовательности |
512k с проверкой последовательности |
|
Минимальный размер кадра |
- 64 байта на полной линейной скорости в буфере захвата |
- 64 байта на полной линейной скорости в буфере захвата |
- 64 байта на полной линейной скорости в буфере захвата |
- 64 байта на полной линейной скорости в буфере захвата |
|
Фильтры (определяемая пользователем статистика, UDS) |
2 SA/DA шаблона соответствия, 2x16-байтовые определяемые пользователем шаблоны с смещениями, доступными для старта: кадр, IP, или протокол; до 6 счетчиков UDS доступны |
2 SA/DA шаблона соответствия, 2x16-байтовые определяемые пользователем шаблоны с смещениями, доступными для старта: кадр, IP, или протокол; до 6 счетчиков UDS доступны |
2 SA/DA шаблона соответствия, 2x16-байтовые определяемые пользователем шаблоны с смещениями, доступными для старта: кадр, IP, или протокол; до 6 счетчиков UDS доступны |
2 SA/DA шаблона соответствия, 2x16-байтовые определяемые пользователем шаблоны с смещениями, доступными для старта: кадр, IP, или протокол; до 6 счетчиков UDS доступны |
|
Аппаратный буфер захвата |
512MB на порт |
512MB на порт |
512MB на порт |
512MB на порт |
|
Статистика и тарифы |
Состояние линии, скорость передачи, отправленные кадры получены, переданные байты/полученные байты, фрагменты, недопустимые размеры, ошибки CRC, ошибки VLAN, помеченные кадры, 6 пользовательских статистик, захват трафика (UDS 3), захват фильтра (UDS 4), 8 счетчиков QoS, данные целостности данных, ошибки целостности данных, ошибки последовательности, проверки последовательности, ошибки ARP и PING запросов и ответов |
Состояние линии, скорость передачи, отправленные кадры получены, переданные байты/полученные байты, фрагменты, недопустимые размеры, ошибки CRC, ошибки VLAN, помеченные кадры, 6 пользовательских статистик, захват трафика (UDS 3), захват фильтра (UDS 4), 8 счетчиков QoS, данные целостности данных, ошибки целостности данных, ошибки последовательности, проверки последовательности, ошибки ARP и PING запросов и ответов |
Состояние линии, скорость передачи, отправленные кадры получены, переданные байты/полученные байты, фрагменты, недопустимые размеры, ошибки CRC, ошибки VLAN, помеченные кадры, 6 пользовательских статистик, захват трафика (UDS 3), захват фильтра (UDS 4), 8 счетчиков QoS, данные целостности данных, ошибки целостности данных, ошибки последовательности, проверки последовательности, ошибки ARP и PING запросов и ответов |
Состояние линии, скорость передачи, отправленные кадры получены, переданные байты/полученные байты, фрагменты, недопустимые размеры, ошибки CRC, ошибки VLAN, помеченные кадры, 6 пользовательских статистик, захват трафика (UDS 3), захват фильтра (UDS 4), 8 счетчиков QoS, данные целостности данных, ошибки целостности данных, ошибки последовательности, проверки последовательности, ошибки ARP и PING запросов и ответов |
|
Измерение задержки/джиттера |
Измерение задержки и джиттера, перенаправление задержки, до 16 таймеров задержки/джиттера, измерение джиттера и времени между прибытиями |
Измерение задержки и джиттера, перенаправление задержки, до 16 таймеров задержки/джиттера, измерение джиттера и времени между прибытиями |
Измерение задержки и джиттера, перенаправление задержки, до 16 таймеров задержки/джиттера, измерение джиттера и времени между прибытиями |
Измерение задержки и джиттера, перенаправление задержки, до 16 таймеров задержки/джиттера, измерение джиттера и времени между прибытиями |
|
Поддержка уровня 2-3 протоколов |
||||
|
Маршрутизация и коммутация |
BGP4/BGP4+, OSPF2/v3, ISISv4/v6, EIGRP/EIGRPv6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, RSTP/MSTP, PVST+/RPVST+, Link Aggregation (LACP), LISP |
BGP4/BGP4+, OSPF2/v3, ISISv4/v6, EIGRP/EIGRPv6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, RSTP/MSTP, PVST+/RPVST+, Link Aggregation (LACP), LISP |
BGP4/BGP4+, OSPF2/v3, ISISv4/v6, EIGRP/EIGRPv6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, RSTP/MSTP, PVST+/RPVST+, Link Aggregation (LACP), LISP |
BGP4/BGP4+, OSPF2/v3, ISISv4/v6, EIGRP/EIGRPv6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, RSTP/MSTP, PVST+/RPVST+, Link Aggregation (LACP), LISP |
|
Программно-определяемая сеть |
OpenFlow, сегментная маршрутизация, BGP Link State (BGP-LS), PCEP, VXLAN, EVPN VXLAN, OVXLAN, GENEVE |
OpenFlow, сегментная маршрутизация, BGP Link State (BGP-LS), PCEP, VXLAN, OVXLAN, GENEVE |
OpenFlow, сегментная маршрутизация, BGP Link State (BGP-LS), PCEP, VXLAN, OVXLAN, GENEVE |
OpenFlow, сегментная маршрутизация, BGP Link State (BGP-LS), PCEP, VXLAN, OVXLAN, GENEVE |
|
MPLS |
RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS, L3VPN/6PE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN Rosen Draft, NG Multicast VPN |
RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS, L3VPN/6PE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN Rosen Draft, NG Multicast VPN |
RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS, L3VPN/6PE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN Rosen Draft, NG Multicast VPN |
RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS, L3VPN/6PE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN Rosen Draft, NG Multicast VPN |
|
Широкополосный и аутентификация |
PPPoX/L2TPv2, DHCPv4/DHCPv6, ANCP, IPv6 Autoconfiguration (SLAAC), IGMP/MLD, IPTV, 802.1x, WebAuth, EAPOUDB, Cisco NAC |
PPPoX/L2TPv2, DHCPv4/DHCPv6, ANCP, IPv6 Autoconfiguration (SLAAC), IGMP/MLD, IPTV, 802.1x, WebAuth, EAPOUDB, Cisco NAC |
PPPoX/L2TPv2, DHCPv4/DHCPv6, ANCP, IPv6 Autoconfiguration (SLAAC), IGMP/MLD, IPTV, 802.1x, WebAuth, EAPOUDB, Cisco NAC |
PPPoX/L2TPv2, DHCPv4/DHCPv6, ANCP, IPv6 Autoconfiguration (SLAAC), IGMP/MLD, IPTV, 802.1x, WebAuth, EAPOUDB, Cisco NAC |
Поддержка приложений для NOVUS10/1GE16DP, NOVUS10/1GE8DP, NOVUS1GE16DP
-
IxExplorer: Полнофункциональное приложение для генерации и анализа Ethernet-трафика уровня 2-3 в режиме пропускной способности
-
IxNetwork: Генерация трафика в режиме пропускной способности с моделированием сервисов для создания реалистичного управляемого трафика уровня передачи данных. IxNetwork предлагает лучшее в отрасли решение для функционального и нагрузочного тестирования с помощью комплексной эмуляции маршрутизации, коммутации, MPLS, IP multicast, широкополосного доступа, аутентификации, Carrier Ethernet и протоколов Ethernet центров обработки данных
-
IxLoad: Масштабируемое решение уровня L4-7 для тестирования конвергентных мультисервисных услуг, платформ доставки приложений и систем безопасности. IxLoad эмулирует абонентов сервисов передачи данных, доступа, хранения, голоса и видео, а также соответствующие протоколы для обеспечения качества обслуживания (QoE)
-
Автоматизация: TcL API, Python, REST API
Поддержка приложений для NOVUS10/1GE16DP, NOVUS10/1GE8DP, NOVUS1GE16DP
-
IxExplorer: Полнофункциональное приложение для генерации и анализа Ethernet-трафика уровня 2-3 в режиме пропускной способности
-
IxNetwork: Генерация трафика в режиме пропускной способности с моделированием сервисов для создания реалистичного управляемого трафика уровня передачи данных. IxNetwork предлагает лучшее в отрасли решение для функционального и нагрузочного тестирования с помощью комплексной эмуляции маршрутизации, коммутации, MPLS, IP multicast, широкополосного доступа, аутентификации, Carrier Ethernet и протоколов Ethernet центров обработки данных
-
IxLoad: Масштабируемое решение уровня L4-7 для тестирования конвергентных мультисервисных услуг, платформ доставки приложений и систем безопасности. IxLoad эмулирует абонентов сервисов передачи данных, доступа, хранения, голоса и видео, а также соответствующие протоколы для обеспечения качества обслуживания (QoE)
-
Автоматизация: TcL API, Python, REST API
Информация о заказе
Нагрузочные модули
944-1142
NOVUS10/1GE16DP, 16-портовый модуль нагрузки с поддержкой Dual-PHY SFP+/10GBASE-T, 10GE/1GE/100M. 1-слотовый модуль с 16 портами каждого типа физического интерфейса SFP+ и 10GBASE-T RJ45, поддержка L2-7. Совместим с различными шасси
944-1143
NOVUS10/1GE8DP, 8-портовая активация на 16-портовом модуле нагрузки SFP+/10GBASE-T Dual-PHY 10GE/1GE/100M (944-1142). 1-слотовый Dual-PHY с 8 портами каждого типа физического интерфейса SFP+ и 10GBASE-T RJ45, поддержка L2-7
944-1146
NOVUS1GE16DP, 16-портовый модуль нагрузки 1GE/100M SFP+/1000BASE-T Dual-PHY. 1-слотовый Dual-PHY с 16 портами каждого типа физического интерфейса SFP+ и 1000BASE-T RJ45, поддержка L2-7
TAA-модули нагрузки
944-4001-T
Ixia TAA совместимый NOVUS10/1GE8DP, 8-портовая активация на 16-портовом модуле SFP+/10GBASE-T Dual-PHY 10GE/1GE/100M (944-1142)
944-4002-T
Ixia TAA совместимый NOVUS10/1GE16DP, 16-портовый модуль нагрузки с поддержкой Dual-PHY SFP+/10GBASE-T 10GE/1GE/100M
944-4000-T
Ixia TAA совместимый NOVUS1GE16DP, 16-портовый модуль нагрузки 1GE/100M SFP+/1000BASE-T Dual-PHY
Опция обновления портов
905-1006
NOVUS10/1GE/100M-UPGRADE, дополнительное включение 8 портов для ПОЛЕВОГО ОБНОВЛЕНИЯ модуля NOVUS10/1GE16DP (944-1143) и устройства Novus One (941-0061)
Кабели и трансиверы
988-0011
SFP+10GBASE-SR/SW и 1000BASE-SX двухскоростной оптический трансивер для 10/1 Gigabit Ethernet LAN/WAN модулей нагрузки с интерфейсом SFP+, 850нм
988-0012
SFP+10GBASE-LR/LW и 1000BASE-LX двухскоростной оптический трансивер для 10/1 Gigabit Ethernet LAN/WAN модулей нагрузки с интерфейсом SFP+, 1310нм, дальность 10 км
948-0013
SFP+10GBASE-SR/SW, аксессуар, SFP+ трансивер для 10 Gigabit Ethernet LAN
948-0014
SFP+10GBASE-LR/LW, аксессуар, SFP+ трансивер для 10-гигабитных Ethernet модулей нагрузки LAN/WAN с подключаемым интерфейсом SFP+, 1310 нм. Совместим с модулями: 944-0050 (LSM10GXM4S-01), 944-0051 (LSM10GXM8S-01), 944-0052 (LSM10GXMR4S-01), 944-0053 (LSM10GXMR8S-01), 944-0054 (LSM10GXM2S-01), 944-0055 (LSM10GXMR2S-01), 944-0022 (LSM10G1-01) с 948-0012 (SFP+ADAP-01), 944-0024 (LSM10GL1-01) с 948-0012 (SFP+ADAP-01)
948-0015
SFP+10GBASE-LRM, аксессуар, SFP+ трансивер для 10-гигабитных Ethernet модулей нагрузки LAN/WAN с подключаемым интерфейсом SFP+, для многомодового оптоволокна, 1310 нм. Совместим с теми же модулями, что и выше.
Примечание: SFP+10GBASE-LRM не поддерживает режим 10GE WAN ни в одном из перечисленных выше модулей нагрузки.
948-0016
SFP+10GSFP+Cu, аксессуар, пассивный медный кабель прямого подключения для 10-гигабитных Ethernet модулей нагрузки LAN/WAN с подключаемым интерфейсом SFP+, длина 3 метра. Совместим с модулями NGY 10GE SFP+, Xdensity и Xcellon-Flex 10GE SFP+ FE и AP.
SFP-LX
SFP-трансивер для 1-гигабитного Ethernet, 1310 нм, LX
SFP-SX
SFP-трансивер для 1-гигабитного Ethernet, 850 нм, SX
SFP-FX-100M-XCVR
SFP 100BASE-FX 100M SGMII подключаемый оптический трансивер, многомодовое волокно (MMF), 1310 нм, дальность 2 км. Совместим с: NOVUS10/1GE32S (944-1141), NOVUS10/1GE16DP (944-1142), NOVUS10/1GE8DP (944-1143), NOVUS1GE16DP (944-1146), NOVUS-NP10/1GE16DP (944-1162), NOVUS-NP10/1GE8DP (944-1163)
Примечание: данный трансивер поддерживает только режим скорости 100М.
TAA-трансиверы
SFP-PLUS-LR-XCVR-TIxia, соответствует TAA, SFP+ 10GBASE LR подключаемый оптический трансивер, 1310 нм, одномодовое волокно (SMF), дальность 10 км, LC (948-0057). Совместимые продукты для тестирования сети: Novus 10/1 3-скоростной (944-1141, 944-1142, 944-1143, 944-1146), Novus 10/1 5-скоростной (944-1148, 944-1149, 944-1154, 944-1155), Novus ONE PLUS (941-0063, 941-0064, 941-0065, 941-0066, 941-0068).
