Keysight AresONE 800GE OSFP800 4/8 портов

Ключевые возможности

Платформа обеспечивает до 6,4 Тбит/с тестовой пропускной способности на одно 8-портовое шасси с возможностью кластеризации до 64 портов линейного трафика 800GE в одной конфигурации. Поддерживается тестирование на уровнях L1–L3 в рамках единой платформы. Встроенные порты синхронизации по star-топологии позволяют объединять до 5 шасси; для 6 и более шасси применяется система Metronome Timing System (942-0090). Решение подходит для тестирования коммутаторов с пропускной способностью 51,2 Тбит/с и выше.

Поддерживаемые скоростные режимы

• 2 x 400GE (PAM4) — встроено по умолчанию
• 4 x 200GE (PAM4) — встроено по умолчанию
• 8 x 100GE (PAM4) — встроено по умолчанию
• 1 x 800GE (PAM4) — платная опция, заводская установка (905-1070) или полевое обновление (905-1071)

Доступные конфигурации

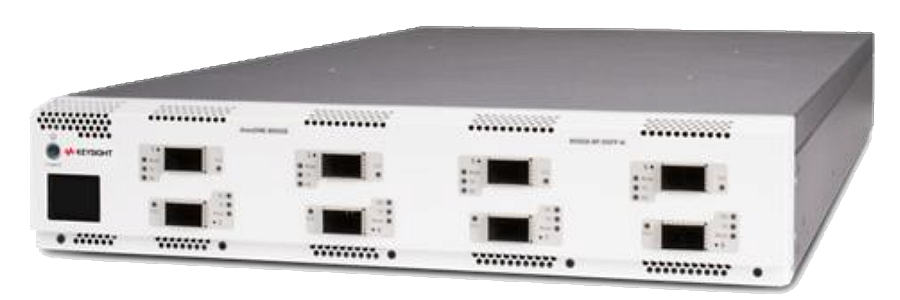

8-портовое аппаратное шасси

• 944-1408 — AresONE 800GE-8P-OSFP-C, 8 активных портов, полная производительность
• 944-1409 — AresONE 800GER-8P-OSFP-C, 8 активных портов, сниженная производительность
• 944-1410 — AresONE 800GE-8PHW-4P-OSFP-C, 4 порта из 8 активны, полная производительность
• 944-1411 — AresONE 800GER-8PHW-4P-OSFP-C, 4 порта из 8 активны, сниженная производительность

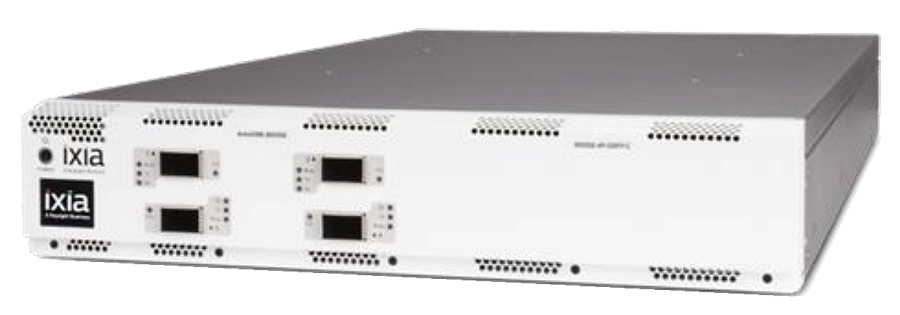

4-портовое аппаратное шасси

• 944-1406 — AresONE 800GE-4P-OSFP-C, 4 активных порта, полная производительность
• 944-1407 — AresONE 800GER-4P-OSFP-C, 4 активных порта, сниженная производительность
• 944-1404 — AresONE 800GE-2P-OSFP-C, 2 порта из 4 активны, полная производительность
• 944-1405 — AresONE 800GER-2P-OSFP-C, 2 порта из 4 активны, сниженная производительность

Все модели включают установку последней производственной версии ПО IxOS и три кабеля питания 100–125 В AC. Для питания 200–240 В AC необходимо бесплатно заказать комплект кабелей 942-0110.

Основные функции

• Генерация пакетов на линейной скорости 800 Гбит/с на каждом порту OSFP800-C с временными метками, номерами последовательностей, идентификацией потоков и контролем целостности данных.

• Измерение задержки с высоким разрешением: 0,625 нс для скоростей 800GE и 400GE; 1,25 нс для 200GE; 2,5 нс для 100GE. Встроенная компенсация внутренней задержки порта.

• FEC (прямая коррекция ошибок): поддержка RS-544 (KP4) для всех PAM4-режимов. Инжекция ошибок символов FEC с различными взвешенными методами для достижения заданных значений BER. Статистика корректируемых и некорректируемых ошибок FEC по порту и по линиям, pre-FEC BER, анализ коэффициента потери кадров (FLR), распределение ошибок кодовых слов.

• L1 BERT: генерация тестовых последовательностей PRBS-13Q и PRBS-31Q, статистика BER по линиям и портам, дополнительные тестовые и детектирующие функции.

• PCS-анализ (для 400GE и 200GE): управление и статус по линиям, контроль FEC и ошибок, маппинг линий, внесение сдвига (skew), статистика PCS RX.

• Инжекция ошибок L2/L3: корректные и некорректные CRC, недоразмерные кадры (runts), сверхразмерные кадры (giants), ошибки контрольной суммы, нарушения последовательности.

• Регулировка тактовой частоты передающей линии: ±105 ppm на фронтальных портах или по всем портам.

• CMIS 4.0 и 5.0: чтение и запись ко всем страницам и регистрам через графический интерфейс IxExplorer и интерфейс автоматизации Tcl.

• Цифровой мониторинг оптики (DOM): автоматическое получение данных о подключённом устройстве — статус, питание, температура, класс мощности, мощность лазера, пороги и аварии LOS/LOL.

• Rx Eye Histogram (опция 905-1107 заводская / 905-1108 полевая): детальный анализ формы PAM4-сигнала по линиям, статистика SER, сравнение качества сигналов между линиями, набор измерений глазковой диаграммы.

Поддерживаемые среды подключения

• Оптические трансиверы OSFP800, совместимые с MSA, класс питания до 8 (более 14 Вт), поддержка до 25 Вт мощности и охлаждения на порт
• Пассивные медные DAC-кабели длиной до 1,5 м с поддержкой авто-согласования и линк-трейнинга для всех скоростных режимов
• Активные электрические кабели (AEC) — конкретные длины зависят от производителя
• Линейно-усиленные медные кабели (ACC) — конкретные длины зависят от производителя

Программное обеспечение

• IxOS / IxExplorer — генерация трафика L1–L3 на линейной скорости, захват и анализ, поддержка FEC, L1 BERT, управление PCS, Tcl-автоматизация
• IxNetwork — эмуляция протоколов L2/L3, RFC-бенчмаркинг сетевых устройств, нагрузочное тестирование маршрутизации, коммутации и дата-центровых сценариев, автоматизация на базе TCL, Python и REST/RestPy
• IxTcl API — разработка пользовательских скриптов для тестирования L1–L3

Технические характеристики

• Габариты (Д x Ш x В): 778 x 440 x 88 мм, 2 RU
• Вес нетто: 26 кг; вес в упаковке: 50,8 кг
• Электропитание: 100–240 В AC, 50/60 Гц, однофазное
• При 100–120 В: 3 блока питания, по 9 А каждый
• При 200–240 В: 2 блока питания, по 7 А каждый
• Рабочая температура: от +5 °C до +30 °C
• Рабочая влажность: от 0% до 85%, без конденсации
• Процессор: многоядерный, 4 ГБ RAM на каждый порт OSFP800
• Пользователей: до 8 (по одному на физический порт)
• Минимальный размер кадра: 64 байта на полной линейной скорости
• Максимальный размер кадра: 14 000 байт (стандартный режим), 9 216 байт (Data Center Ethernet)
• Максимум потоков на порт (Tx): 64 потока для 800GE/400GE/200GE; 32 потока для 100GE
• Аппаратный буфер захвата: 1 МБ на каждый порт OSFP800

Сертификация

Безопасность: EN/IEC/UL/CSA 62368-1. ЭМС: FCC Part 15B Class A, ICES-003, EN 55032/35, AS/NZS CISPR 32, KS C 9832/35. Регуляторные одобрения: CE (Европа), CSA (США/Канада), RCM (Австралия/Новая Зеландия), UKCA (Великобритания), KCC (Корея). Экология: RoHS (EU, China, Russia), WEEE.

Возможности апгрейда

• 905-1070 — опция 1 x 800GE, заводская установка
• 905-1071 — опция 1 x 800GE, полевое обновление
• 905-1072 — расширение с 2 до 4 портов, полевое обновление
• 905-1104 — расширение с 4 до 8 портов, полевое обновление
• 905-1107 — Rx Eye Histogram, заводская установка
• 905-1108 — Rx Eye Histogram, полевое обновление
• 905-1047 — Sequential Traffic Scheduler, только заводская установка

Совместимые аксессуары

• 942-0110 — комплект кабелей питания 200–240 В AC (C13 to 6-20P и C13 to L6-20P), бесплатно
• 942-0090 — Metronome Timing System для синхронизации 6 и более шасси
• 948-0071 — трансивер OSFP800-DR8 (800GBASE-DR8, одномод, 500 м, 1310 нм)
• 942-0146 — оптический кабель MPO16 APC-APC, одномод, 2 м (точка-точка)
• 942-0147 — оптический fan-out кабель MPO16 APC-UPC на 8x100GE LC, одномод, 2 м
• 942-0158 — пассивный медный DAC-кабель OSFP800, 28 AWG, 1 м
• 942-0159 — пассивный медный DAC-кабель OSFP800, 28 AWG, 1,5 м

Пакеты IxNetwork для AresONE

• 930-2200 — All Inclusive: все функции IxNetwork (кроме AppLibrary и Encryption)
• 930-2201 — Базовый: IxNetwork Base + RFC2544/2889 QuickTest
• 930-2202 — Routing, Switching & Carrier Ethernet: BGP, OSPF, ISIS, RIP, EIGRP, BFD, IGMP/PIM, LACP, STP/RSTP/MSTP, GRE, CFM/Y.1731, TWAMP, NTP, LISP
• 930-2203 — MPLS & VPN: RSVP-TE/P2MP, LDP/mLDP, L3VPN/6VPE, NGmVPN, MPLS-TP, MPLS OAM
• 930-2204 — SDN: EVPN, VXLAN, GENEVE, Segment Routing, BGP-LS, PCEP, OpenFlow, BIER, Netconf
• 930-2205 — Data Center: EVPN, VXLAN, GENEVE, DCBX, FCoE, Fabric Path, SPBM, TRILL, VEPA
• 930-2206 — Broadband Access & Authentication: PPPoX, L2TP, DHCPv4/v6, ANCP, IGMP/MLD/IPTV, 802.1x
• 930-2207 — Encryption Test: MACsec Emulation

Все пакеты требуют наличия базового пакета 930-2201.

Ключевые преимущества

1. Единая платформа для всех актуальных скоростей Ethernet — 800GE, 400GE, 200GE и 100GE — с сигнализацией PAM4.
2. Гибкое масштабирование: старт с 2 портов, возможность полевого апгрейда до 4 или 8 портов без замены шасси.
3. До 6,4 Тбит/с тестового трафика на одно шасси; кластеризация до 64 портов 800GE для тестирования коммутаторов 51,2 Тбит/с и выше.
4. Полноценный анализ FEC: инжекция ошибок символов, статистика корректируемых и некорректируемых ошибок, pre-FEC BER, анализ распределения ошибок и FLR.
5. Опциональный расширенный анализ глазковой диаграммы PAM4 (Rx Eye Histogram) со статистикой SER.
6. Поддержка OSFP800 MSA трансиверов с мощностью до 25 Вт на порт.
7. Полная эмуляция протоколов L2/L3 через IxNetwork для проверки производительности и масштабируемости маршрутизации, коммутации и дата-центровых сценариев.
8. Встроенный L1 BERT с генерацией тестовых последовательностей PRBS-13Q и PRBS-31Q.
9. Авто-согласование и линк-трейнинг для пассивных медных DAC-кабелей на всех скоростных режимах.
