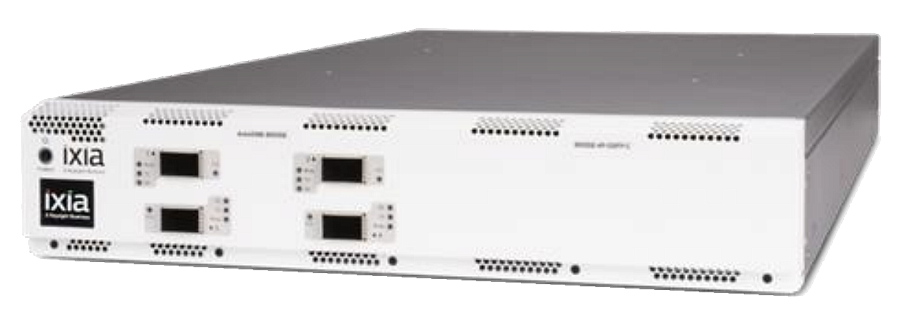

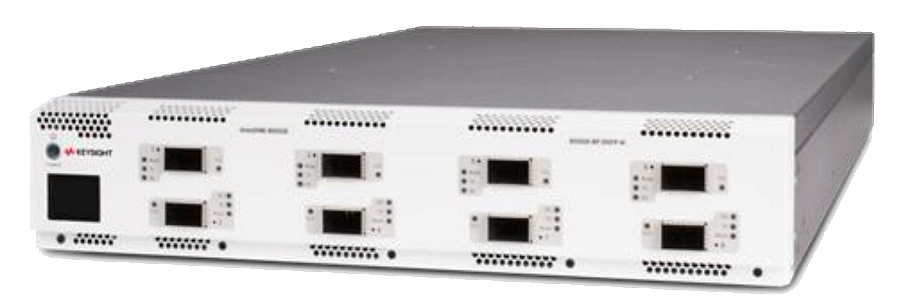

Keysight IXIA AresONE 800GE OSFP800-M — тестовая система Ethernet, 2/4/8 портов

Keysight AresONE 800GE OSFP800-M – тестовая система для проверки оборудования 800G Ethernet. Поддержка скоростей до 800GE с возможностью разбиения на 2×400GE, 4×200GE и 8×100GE. Компактное 2U шасси с масштабируемостью до 51,2 Тбит/с – оптимально для разработки (R&D), проверки соответствия стандартам и производственных испытаний.

Тип:Фиксированная тестовая система для функционального, нагрузочного и протокольного тестирования Ethernet L1–L3

Интерфейс:4 или 8 × OSFP800; 100/200/400/800GE; breakout 2 × 400GE, 4 × 200GE или 8 × 100GE на порт

Особенности:Генерация и анализ трафика на полной линейной скорости, PAM4 и NRZ, тестирование PCS/FEC, инъекция и анализ ошибок FEC, высокоточное измерение задержки, поддержка PTP и автоматизация через REST, Python, Tcl и Java API

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Интерфейс:4 или 8 × OSFP800; 100/200/400/800GE; breakout 2 × 400GE, 4 × 200GE или 8 × 100GE на порт

Модели

Сервис

Keysight AresONE 800GE OSFP800-M 4/8-Port Test Systems

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Keysight AresONE 800GE OSFP800-M 4/8-Port Test Systems

Задача: тестирование всех скоростей от 10GE до 800GE

Экосистема компонентов 800GE быстро развивается. Большинство крупных сетевых компаний разрабатывает сетевое оборудование с портами 800GE на передней панели и/или uplink-портами. Те же технологии сигнализации с кодированием PAM4 и Forward Error Correction (FEC), которые получили широкое распространение для портов 400GE, используются с электрическими линиями интерфейса передней панели 106,25 Гбит/с (53 Gbaud) для 800GE. ASIC-коммутаторы теперь поддерживают линии до 106,25 Гбит/с с модуляцией PAM4 и FEC, что упрощает переход от 400GE к 800GE. Новая задача — тестирование скоростей портов 1×800GE, 2×400GE, 4×200GE и 8×100GE; при этом тестирование существующих скоростей 400GE PAM4 и 100GE NRZ также остаётся необходимым. Требования к пропускной способности интернет-приложений формируют необходимость тестирования трафика на линейной скорости для сетевого оборудования 25,6 и 51,2 Тбит/с.

Keysight расширила платформы AresONE 800GE для поддержки всех связанных скоростей 800GE, 400GE и 100GE с PAM4 и NRZ, чтобы соответствовать постоянно растущим требованиям к тестированию.

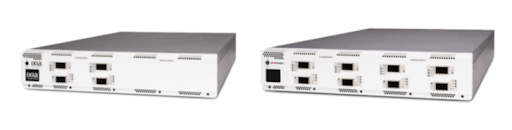

AresONE 800GE OSFP800-M, 4- и 8-портовые модели

Решение: универсальная тестовая платформа с плотностью 8 портов и скоростями 800GE, 400GE и 100GE

Решения AresONE — AresONE 400GE, AresONE High Performance 400GE и высокоплотное 16-портовое шасси AresONE-S 400GE с поддержкой сигнализации PAM4 и NRZ — заняли значимое место как средства тестирования технологии 400GE. AresONE 800GE OSFP800-M — новое поколение высокоскоростного Ethernet-семейства AresONE.

4- и 8-портовые модели AresONE 800GE обеспечивают до 6,4 Тбит/с полосы тестового трафика и измерений. Шасси можно объединять для построения стендов большей пропускной способности и плотности портов — до 64 портов генерации трафика 800GE на линейной скорости и измерения производительности в одной конфигурации. Если сегодня 8 портов 800GE не требуются, доступны 2- и 4-портовые варианты с полевой модернизацией, обеспечивающие расширяемую тестовую платформу, которая может расти вместе с требованиями к тестовой полосе.

AresONE 800GE позволяет тестировать несколько скоростей Ethernet на одной платформе; каждый порт поддерживает:

•Встроенные скорости PAM4 на электрических линиях хоста 106,25 Гбит/с: 2×400GE, 4×200GE и 8×100GE на порт.

•Встроенные скорости PAM4 на электрических линиях хоста 53,125 Гбит/с: 1×400GE, 2×200GE, 4×100GE и 8×50GE на порт.

•Опциональную сигнализацию NRZ на электрических линиях хоста 26 Гбит/с: 1×200GE, 2×100GE, 4×50GE и 8×25GE, а также 2×40GE и 8×10GE по электрическим линиям 10 Гбит/с на порт.

•1×800GE — отдельная приобретаемая опция, устанавливаемая при первоначальном заказе на заводе или позднее как полевая модернизация.

Основные достоинства

•Модели AresONE 800GE OSFP800 на 8, 4 и 2 порта обеспечивают тестирование L1–L3 от 10GE до 800GE на одной платформе.

•6,4 Тбит/с трафика на линейной скорости на одно 8-портовое шасси с возможностью синхронизации нескольких шасси для тестирования коммутационных платформ 51,2 Тбит/с и выше.

•Фиксированное шасси 2RU оптимизирует требования к питанию и охлаждению и поддерживает оптические трансиверы с потреблением до 20 Вт на порт.

•Полная эмуляция протоколов L2/3 в приложении IxNetwork, включая Keysight AI Fabric Test Solution.

•Одна платформа для 800GE, 400GE и 100GE с сигнализацией PAM4 и NRZ: электрические линии хоста 106,25 Гбит/с и понижение скорости электрических линий до 53, 26 и 10 Гбит/с для более низких скоростей Ethernet. Все необходимые типы FEC и полный набор подробной статистики производительности доступны на одной платформе.

•Гибкие модели с сокращённой и полной производительностью и опциями модернизации портов и производительности, позволяющими наращивать возможности системы по мере роста требований.

•Улучшение тестирования совместимости, стабильности линии и устойчивости с использованием разработанных Keysight средств для критических элементов 800GE и 400GE: MAC, PCS, распределение коррекции ошибок символов FEC, инжекция ошибок FEC и статистика, анализ PAM4 Rx Eye Histogram.

•Совместимость со спецификациями Ethernet Technology Consortium 800 Gigabit Ethernet (GbE) v1.1 и IEEE 802.3df-2024.

Масштабирование по мере роста - полная и сокращённая производительность, разные варианты, полевая модернизация

Фиксированные шасси AresONE 800GE OSFP800-M доступны в 8-, 4- и 2-портовых исполнениях с полной и сокращённой производительностью:

•8-портовое аппаратное шасси — модели с полной и сокращённой производительностью.

•4 порта активированы на 8-портовом аппаратном шасси — модели с полной и сокращённой производительностью.

•4-портовое аппаратное шасси — модели с полной и сокращённой производительностью.

•2 порта активированы на 4-портовом аппаратном шасси — модели с полной и сокращённой производительностью.

Модернизация количества портов шасси - увеличение плотности тестового стенда

Следуя подходу предыдущего поколения AresONE 400GE, новое поколение AresONE 800GE обеспечивает гибкость модернизации портов установленных шасси по мере роста потребности в дополнительных тестовых портах. Пользователь может в полевых условиях перейти с существующей конфигурации с 2 активированными портами на 4-портовую конфигурацию, а с конфигурации с 4 активированными портами — на 8-портовую. Дополнительная информация приведена в разделе «Информация для заказа».

Модернизация шасси - расширение функций и защита инвестиций в исходную систему AresONE 800GE

Keysight предлагает путь аппаратной модернизации, существенно расширяющий возможности и функциональность тестовой системы 800GE. Электроника существующего AresONE 800GE-C второго поколения может быть модернизирована согласно таблице ниже. Это аппаратная модернизация с возвратом на завод, которая позволяет сохранить существующий серийный номер оборудования и добавляет существенную функциональность.

Преимущества модернизации AresONE OSFP800-C до AresONE OSFP800-M

•Добавляются встроенные скорости 400GE PAM4 по электрическим линиям хоста 53 Гбит/с: 1×400GE, 2×200GE, 4×100GE и 8×50GE. Для включения скоростей 400GE на модернизированном аппаратном шасси требуется IxOS 9.39.

•Добавляется поддержка пассивных медных кабелей DAC длиной до 2,0 м.

•Добавляется Auto-Negotiation (AN) и Link Training (LT) для всех скоростей, включая все скорости 800GE и 400GE.

Исходный AresONE-C	Партномер модернизации для заказа	Партномер модели AresONE-M после модернизации	Описание после модернизации
944-1404	942-1407	944-1415	Ixia, AresONE 800GE-2P-OSFP-M, 2-портовая модель фиксированного шасси с полной производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1415).
944-1405	942-1407	944-1416	Ixia, AresONE 800GER-2P-OSFP-M, 2-портовая модель фиксированного шасси с сокращённой производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1416).
944-1406	942-1407	944-1417	Ixia, AresONE 800GE-4P-OSFP-M, 4-портовая модель фиксированного шасси с полной производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1417).
944-1407	942-1407	944-1418	Ixia, AresONE 800GER-4P-OSFP-M, 4-портовая модель фиксированного шасси с сокращённой производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1418).
944-1408	942-1405	944-1419	Ixia, AresONE 800GE-8P-OSFP-M, High Density, 8-портовая модель фиксированного шасси с полной производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1419).
944-1409	942-1405	944-1420	Ixia, AresONE 800GER-8P-OSFP-M, High Density, 8-портовая модель фиксированного шасси с сокращённой производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1420).
944-1410	942-1405	944-1421	Ixia, AresONE 800GE-8PHW-4P-OSFP-M, 4-портовая модель фиксированного шасси с полной производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1421).
944-1411	942-1405	944-1422	Ixia, AresONE 800GER-8PHW-4P-OSFP-M, 4-портовая модель фиксированного шасси с сокращённой производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1422).

Опции функций AresONE-M 800GE

AresONE-M 800GE предлагает ряд функциональных опций для расширения возможностей существующего шасси. Любая из этих опций может быть добавлена в любое время.

Опция скорости порта 1×800GE

•Keysight, UPG-800GE-SPD-F, опция режима скорости 1×800GE, FACTORY INSTALLED для всех шасси AresONE 800GE и AresONE 800GER (905-1070).

•Keysight, UPG-800GE-SPD-FLD, опция режима скорости 1×800GE, FIELD UPGRADE для всех шасси AresONE 800GE и AresONE 800GER (905-1071).

Опция скоростей портов NRZ Ethernet

•Keysight, режим NRZ и fan-out, FACTORY INSTALLED для AresONE 800GE QSFP-DD800-M, AresONE 800GE OSFP800-M и AresONE 800GE Dual Interface Model-M (905-1109).

•Keysight, режим NRZ и fan-out, FIELD UPGRADE для AresONE 800GE QSFP-DD800-M, AresONE 800GE OSFP800-M NRZ и AresONE 800GE Dual Interface Model-M (905-1110).

Опция Rx Advanced Histogram Analysis

•Keysight, Advanced Rx Eye Histogram Analysis Option, FACTORY installed для всех фиксированных моделей AresONE 800GE QSFP-DD800-C/-M и OSFP800-C/-M (905-1107).

•Keysight, Advanced Rx Eye Histogram Analysis Option, FIELD UPGRADE для всех фиксированных моделей AresONE 800GE QSFP-DD800-C/-M и OSFP800-C/-M (905-1108).

Ключевые особенности

•Генерация пакетов 800GE, 400GE и 100GE на линейной скорости на каждый порт OSFP800 передней панели, анализ и захват принятого трафика для обнаружения и диагностики ошибок передачи данных на нескольких скоростях Ethernet при использовании встроенной сигнализации PAM4 по линиям 106,25 и 53,125 Гбит/с.

•Встроенные многоскоростные fan-out режимы для конфигурирования fan-out скоростей с сигнализацией PAM4.

○Скорости 800GE PAM4: 2×400GE, 4×200GE, 8×100GE — встроенные скорости по умолчанию.

○Скорости 400GE PAM4: 1×400GE, 2×200GE, 4×100GE и 8×50GE — встроенные скорости по умолчанию.

○1×800GE PAM4 — приобретаемая скоростная опция с заводской установкой или полевой модернизацией.

•Скорости NRZ поддерживаются при установке опциональной сигнализации NRZ по электрическим линиям 26 и 10 Гбит/с с заводской установкой или полевой модернизацией.

○Доступны 1×200GE, 2×100GE, 4×50GE, 2×40GE, 8×25GE и 8×10GE.

•Работа на линейной скорости на всех скоростях со статистикой по портам и потокам.

•Инструментирование Keysight: плавающая временная метка, номер последовательности, идентификация потока и контроль целостности данных для всего пакета.

•Разрешение измерения задержки 0,625 нс на 800GE и 400GE.

•Поддержка RS-544 (KP4) Forward Error Correction (FEC) для всех скоростей PAM4: 800/400/200/100GE по электрическим линиям 106,25 Гбит/с и 400/200/100/50GE по электрическим линиям 53,125 Гбит/с.

○RS-FEC-Int для 100GBASE-R1 по IEEE 802.3 Clause 161 также поддерживается при сигнализации PAM4.

•RS-FEC и FC-FEC для всех скоростей NRZ по электрическим линиям 26 Гбит/с.

•Инжекция и анализ ошибок FEC для 800GE, 400GE, 200GE PAM4 и 200GE NRZ.

○Инжекция ошибок символов FEC и анализ распределения плотности ошибок символов FEC; полный набор счётчиков, скоростей и статистики исправленных и неисправленных FEC-ошибок; BER по линиям и портам, pre-FEC BER и анализ Frame Loss Ratio (FLR).

•Измерения передачи и приёма PCS-линий для 400GE и 200GE PAM4.

○Управление и состояние по каждой линии, мониторинг FEC и ошибок, отображение линий и внесение skew; конкретные возможности зависят от скорости Ethernet и приведены в таблице характеристик.

•Измерения передачи и приёма PCS-линий для 100GE и 40GE NRZ.

○Управление и состояние по каждой линии, инжекция ошибок PCS и отображение линий; конкретные возможности зависят от скорости Ethernet и приведены в таблице характеристик.

•Инжекция ошибок пакетов: CRC, runt, giant, checksum и out-of-sequence.

•Питание и охлаждение до 20 Вт для совместимых с OSFP800 MSA оптических трансиверов, когерентной оптики, активных оптических кабелей и других средств подключения. Для оптики с потреблением более 20 Вт требуется уточнение совместимости.

•Поддержка пассивных медных Direct Attached Cable (DAC) длиной до 2,0 м.

•Поддержка Auto-Negotiation (AN) и Link Training (LT) для пассивных медных Direct Attached Cable (DAC).

○До 2,0 м: 1×800GE, 2×400GE, 4×200GE и 8×100GE PAM4 по электрическим линиям 106,25 Гбит/с на порт.

○До 3,0 м: 1×400GE, 2×200GE, 4×100GE и 8×50GE PAM4 по электрическим линиям 53,125 Гбит/с на порт.

○До 5,0 м: 1×200GE*, 2×100GE, 1×100GE, 4×50GE и 8×25GE NRZ по электрическим линиям 26 Гбит/с на порт.

▪*Для 1×200GE NRZ (200G-R8 с электрическими линиями 26,5625 Гбит/с) отсутствует IEEE technology ability bit для объявления режима, поэтому AN и LT по пассивным медным кабелям не поддерживаются. Соединение может быть установлено без AN и LT.

•Поддержка Active Electrical Cable (AEC) и Linear Amplified Copper Cable (ACC). Поддерживаемая длина зависит от производителя и должна уточняться.

•Поддержка оптических и медных средств подключения с CMIS 5.0 и C-CMIS 1.0 через IxExplorer GUI и автоматизацию Tcl.

○Поддержка CMIS Application Selection Code (AppSel) с автоматическим обнаружением и конфигурацией.

•Digital Optical Monitoring (DOM) автоматически предоставляет информацию о подключённом к тестовому порту устройстве, включая состояние устройства, электрическую мощность, температуры, класс мощности, мощность лазера и различные пороги и аварийные состояния LOL и LOS. DOM также сообщает о превышении порогов и авариях. Эта возможность предоставляется приложением IxExplorer.

•Регулировка частоты линии ±105 ppm на каждый порт передней панели для режима 800GE PAM4.

•Поддержка Layer 1 BERT.

○Режим линий 106 Гбит/с: Layer 1 BERT со статистикой BER по линиям и портам, передачей PRBSQ PRBS-13Q и PRBS-31Q. Включены дополнительные средства управления тестовыми шаблонами, регулировка clock ppm по линиям и обнаружение шаблонов.

○Режим 53 Гбит/с: Layer 1 BERT с PRBS-7Q, PRBS-9Q, PRBS-11Q, PRBS-13Q, PRBS-15Q, PRBS-20Q, PRBS-23Q и PRBS-31Q.

○Режим NRZ: Layer 1 BERT с PRBS-7, PRBS-9, PRBS-11, PRBS-13, PRBS-15, PRBS-20, PRBS-23 и PRBS-31.

○Регулировка частоты линии ±105 ppm по каждой электрической линии в режиме BERT; каждая электрическая линия 106, 53 и 26 Гбит/с может иметь отдельное значение ppm.

○Возможность BERT предоставляется только приложением Keysight IxExplorer.

•Опция Advanced Rx Eye Histogram Analysis обеспечивает детальный выбранный пользователем поканальный анализ формы PAM4-сигнала, статистику Symbol Error Rate (SER), сравнение качества сигнала между линиями и набор вертикальных eye-измерений на электрических линиях 53 и 106 Гбит/с. Требуется одна из приобретаемых опций 905-1107 или 905-1108.

•Поддержка приложения IxNetwork.

○RFC-бенчмаркинг сетевых устройств и оборудования с использованием отраслевых RFC-тестов на линейной скорости от 10GE до 800GE для PAM4 и NRZ.

○Эмуляция сетевых протоколов L2/3 среднего масштаба для проверки производительности и масштабируемости маршрутизации/коммутации L2/3 и сценариев ЦОД с использованием приложения IxNetwork.

○Пакеты протоколов IxNetwork, специально рассчитанные на фиксированные шасси AresONE 800GE.

○Поддержка Keysight AI Fabric Test Solution для валидации фабрик ЦОД с целью сокращения времени и стоимости завершения обучения AI; поддерживаются RoCEv2 и RDMA.

▪Моделирование рабочей нагрузки обучения AI на целевой топологии тестера.

▪Генерация трафика коллективных коммуникаций от эмулируемых конечных точек, включая соединения и потоки Queue-Pair (QP), уведомления о перегрузке, динамическое управление скоростью DCQCN и возможность тестировать пропускную способность, управление буферами и ECMP-хеширование, чтобы оптимизировать производительность фабрики под нагрузкой целевой AI-задачи и результирующих коллективных коммуникаций.

•Поддержка Native IxOS и IxExplorer с соответствующей автоматизацией Tcl.

Технические характеристики

Описание продукта	AresONE 800GE OSFP800-M полная производительность 2 / 4 / 8 портов	AresONE 800GE OSFP800-M сокращённая производительность 2 / 4 / 8 портов
Партномера	944-1415 / 944-1417 / 944-1419 / 944-1421	944-1416 / 944-1418 / 944-1420 / 944-1422
Аппаратные характеристики системы фиксированного шасси
RU / количество портов	2 RU / 2 порта активированы на 4-портовом аппаратном шасси либо активированы все 4 порта; 4 порта активированы на 8-портовом аппаратном шасси либо активированы все 8 портов.
Физические интерфейсы	Нативные подключаемые порты OSFP800 на передней панели.
Поддерживаемые скорости на порт	Скорости по умолчанию, включённые в шасси: •2×400GE, 4×200GE и 8×100GE на порт, PAM4 по электрическим линиям 106 Гбит/с. •1×400GE, 2×200GE, 4×100GE и 8×50GE, PAM4 по электрическим линиям 53 Гбит/с. •Поддержка оптических трансиверов и волоконных кабелей для всех скоростей. •Поддержка медных кабелей для всех скоростей. Опциональные скорости: •PAM4: 1×800GE по электрическим линиям 106 Гбит/с. Требуется заводская или полевая опция скорости 800GE. •NRZ: 1×200GE, 2×100GE, 4×50GE и 8×25GE по линиям 26 Гбит/с; 2×40GE и 8×10GE по линиям 10 Гбит/с. •Для NRZ требуется заводская или полевая опция скорости NRZ.
CPU и память	Многоядерный процессор с 4 ГБ памяти CPU на каждый порт OSFP800 передней панели.
Количество пользователей	1 пользователь на каждый физический порт передней панели. Пользователь владеет всеми fan-out портами этого порта передней панели.
Спецификации протоколов интерфейса для 800GE / электрических линий 106 Гбит/с	IEEE 802.3ck Physical Layer Specifications and Management Parameters for 100 Gb/s, 200 Gb/s, and 400 Gb/s Electrical Interfaces Based on 100 Gb/s Signaling. IEEE 802.3df-2024 Standard for Ethernet Amendment 9: Media Access Control Parameters for 800 Gb/s and Physical Layers and Management Parameters for 400 Gb/s and 800 Gb/s Operation. Ethernet Technology Consortium 800 Gigabit Ethernet (GbE) v1.1.
Спецификации протоколов интерфейса для 400GE и 100GE / линий 53, 26 и 10 Гбит/с	IEEE 802.3bs 200GE и 400GE. IEEE 802.3cd 50 Gb/s, 100 Gb/s и 200 Gb/s Ethernet. IEEE 802.3 100GBASE-R LAN, IEEE P802.3bj, IEEE P802.3bm, IEEE P802.3by, IEEE 802.3ba, IEEE 802.3ae.
Поддержка Layer 1 для скоростей 800GE PAM4 по линиям 106 Гбит/с	PAM4, скорости 800/400/200/100GE: KP4 (RS-544,514) Ethernet Forward Error Correction, IEEE 802.3 Clause 119: •Статистика исправляемых и неисправляемых FEC-ошибок по портам. •Инжекция ошибок символов FEC — только для 800GE, 400GE и 200GE. •Статистика распределения коррекции ошибок символов FEC Codeword. •Interleave FEC (RS-FEC-Int) для приложений PAM4 100GE(ck) 100BASE-CR1 по электрическим линиям 106 Гбит/с. •Измерения pre-FEC BER и Frame Loss Ratio (FLR). •PCS Tx: отображение линий и внесение skew — только 400GE и 200GE. •PCS Rx: статистика по линиям и портам. •Layer 1 BERT с генерацией PRBS-13Q и PRBS-31Q и статистикой/анализом на стороне Rx. Включены дополнительные тесты, управление шаблонами, регулировка clock ppm по каждой линии и обнаружение шаблонов. •Регулировка частоты линии ±105 ppm по каждой электрической линии в режиме BERT. Каждая электрическая линия может быть настроена на отдельное значение ppm для линий 106, 53 и 26 Гбит/с. •Опциональный анализ Rx Eye Histogram.
Поддержка Layer 1 для скоростей 400GE PAM4 по линиям 53 Гбит/с	PAM4, нативные порты 400GE и скорости 200/100/50GE: •KP4 (RS-544,514) Ethernet Forward Error Correction, Clause 119. •AN и LT для режимов 1×400GE, 2×200GE, 4×100GE и 8×50GE. •Статистика исправляемых и неисправляемых FEC-ошибок по портам. •Инжекция ошибок символов FEC - только 400GE и 200GE. •Статистика распределения ошибок FEC Codeword для всех скоростей PAM4. •Измерения pre-FEC BER и Frame Loss Ratio (FLR). •Тестирование и статистика PCS Tx/Rx. •Layer 1 BERT: PRBS-7Q, PRBS-9Q, PRBS-11Q, PRBS-13Q, PRBS-15Q, PRBS-20Q, PRBS-23Q, PRBS-31Q. •Регулировка частоты линии ±105 ppm по каждой электрической линии в режиме BERT. •Опциональный Rx Eye Histogram analysis.
Поддержка Layer 1 для скоростей NRZ по линиям 26 Гбит/с	NRZ, 200/100/50/25GE в составе опции скоростей NRZ: •1×200GE**, 2×100GE, 4×50GE и 8×25GE. •RS (528,514) Clause 91, BASE-R FEC Clause 74 Forward Error Correction, Clause 91 для применимых скоростей. •Auto-Negotiation и Link Training для всех скоростей 100/50/25GE. •Статистика исправляемых и неисправляемых FEC-ошибок по портам для применимых скоростей. •Возможность независимо включать или выключать AN с Link Training либо FEC, либо использовать настройки IEEE по умолчанию для автоматического управления совместимостью. •Layer 1 BERT с поддержкой PRBS-7, PRBS-9, PRBS-11, PRBS-13, PRBS-15, PRBS-20, PRBS-23 и PRBS-31. •Регулировка частоты линии ±105 ppm по каждой электрической линии в режиме BERT. Каждая линия 106, 53 и 26 Гбит/с может иметь отдельное значение ppm. Примечание: для 1×200GE NRZ (200G-R8 с электрическими линиями 26,5625 Гбит/с) отсутствует IEEE technology ability bit для объявления режима. Поэтому AN и LT по пассивным медным кабелям не поддерживаются. Соединение может быть установлено без AN и LT. **Примечание: для 1×200GE NRZ (200G-R8 с электрическими линиями 26,5625 Гбит/с) используется та же FEC-статистика, что и для скоростей на основе PAM4: статистика распределения ошибок FEC Codeword и измерения pre-FEC BER и Frame Loss Ratio (FLR).
Поддержка Layer 1 для скоростей NRZ по линиям 10 Гбит/с	NRZ, 40/10GE в составе опции NRZ: 2×40GE и 8×10GE. Layer 1 BERT: PRBS-7, PRBS-9, PRBS-11, PRBS-13, PRBS-15, PRBS-20, PRBS-23 и PRBS-31.
Поддержка оптических трансиверов OSFP800 (800GE и 400GE)	•Поддержка совместимых со спецификацией OSFP800 оптических трансиверов с потреблением до 20 Вт* (Power Class 8), включая 800GBASE-DR8, 800GBASE-2×FR4, 800GBASE-SR8, 400GBASE-DR4, когерентную оптику 400G-ZR и 400ZR+, а также многие другие совместимые с MSA оптические трансиверы, AEC, ACC и AOC. •Дополнительную совместимость трансиверов разных производителей необходимо уточнять. •Приобретаемые трансиверы приведены в разделе «Информация для заказа». •*Для оптических трансиверов с потреблением более 20 Вт см. раздел «Поддержка когерентных трансиверов 800ZR, 400G-ZR/ZR+». Для дополнительной информации следует обращаться к представителю Keysight.
Поддержка OSFP800 Active Electrical Cable (800GE и 400GE)	Поддерживаются Active Electrical Cable (AEC) и Active Copper Cable (ACC); конкретную совместимость необходимо уточнять.
Поддержка пассивных медных кабелей OSFP800 (800GE и 400GE)	•Пассивные медные кабели OSFP800 поддерживаются при длине до 2,0 м. •Поддерживаются конверсионные кабели OSFP800-to-QSFP800 длиной до 2,0 м. •Auto-Negotiation и Link Training поддерживаются для пассивных медных Direct Attached Cable (DAC) на всех поддерживаемых скоростях Ethernet на порт. •Поддержку пассивных медных кабелей большей длины необходимо уточнять.
Common Management Interface Specification (CMIS)	•CMIS 4.0 и 5.0 с Read/Write доступом ко всем страницам и регистрам CMIS. •C-CMIS 1.0 (Coherent CMIS). •Application Selection Code (AppSel) с автоматическим обнаружением и конфигурацией. •CMIS работает с оптическими и медными средствами подключения в пределах поддержки их производителем. •CMIS доступен через IxExplorer и автоматизацию Tcl.
Digital Optical Monitoring (DOM)	Автоматически предоставляет информацию о подключённом к тестовому порту устройстве: состояние, электрическая мощность, температуры, класс мощности, мощность лазера и различные пороги и аварии LOL/LOS. DOM также сообщает о превышении порогов и аварий. Функция предоставляется через IxExplorer.
Поддержка когерентных трансиверов 800ZR, 400G-ZR/ZR+	•CMIS 5.0 и C-CMIS 1.0 (Coherent CMIS) обеспечивают Read/Write доступ ко всем страницам управления и регистрам Versatile Diagnostics Monitoring (VDM) через IxExplorer GUI и Tcl. •Поддерживается CMIS Application Selection Code (AppSel) с автоматическим обнаружением и конфигурацией. •Для оптических трансиверов с потреблением более 20 Вт независимо от форм-фактора и типа технологии: шасси AresONE 800GE-M эксплуатировались с оптическими трансиверами, потребляющими до 30 Вт. Когерентные 400ZR и 400ZR+ с высоким энергопотреблением полностью квалифицированы Keysight в шасси AresONE 800GE-M. Когерентные 800ZR, обычно потребляющие 22–31 Вт, успешно работали в AresONE 800GE-M при соблюдении полных ограничений мощности host-коннектора и следующих условий: ○Температура корпуса установленного модуля поддерживается ≤70 °C. ○На самом модуле отсутствуют аварийные сигналы. ○На самом шасси AresONE 800GE-M отсутствуют аварии перегрева. ○Температура окружающего воздуха в помещении, где установлено шасси AresONE 800GE-M, стабильно поддерживается в диапазоне 20–25 °C. Приложение IxExplorer поддерживает Digital Optical Monitoring (DOM), автоматически контролирующий и сообщающий температуру корпуса модуля, предупреждающие температурные пределы и максимальные пороги. Рекомендуется активировать DOM для контроля температурного поведения установленных трансиверов с высоким энергопотреблением перед длительными тестами.
Габариты фиксированного шасси	30,6″ (Д) × 17,3″ (Ш) × 3,46″ (В); 778 × 440 × 88 мм.
Масса фиксированного шасси	•Только аппаратное обеспечение: 58,4 lb (26,5 кг). •Транспортная масса: 113 lb (51,5 кг)¹.
Электропитание фиксированного шасси	•100-240 VAC, 50/60 Гц. •200-240 VAC - однофазное питание. •При 100-120 VAC требуются 3 источника питания, 9 А на каждый БП. Шасси поставляется с 3 кабелями питания 100-125 VAC. •При 200-240 VAC требуются 2 источника, 7 А на каждый БП; при работе должны быть установлены все три БП. Для кабелей 200-240 VAC заказывается 942-0110; комплект предоставляется без дополнительной платы при покупке AresONE, если требуется 200-240 VAC.
Температура окружающего воздуха	•Рабочая: 41–86 °F (5–30 °C). •Хранение: 41–122 °F (5–50 °C).
Влажность окружающего воздуха	•Рабочая: 0-85 %, без конденсации. •Хранение: 0-85 %, без конденсации.
Безопасность	•EN 62368-1 / IEC 62368-1+A11, BS EN IEC 62368-1+A11. •UL 62368-1 / CSA C22.2 No. 62368-1:19.
Эмиссия и помехоустойчивость	•FCC Part 15B, Class A. •ICES-003(A)/NMB-003(A). •EN 55032 Class A, EN 55035, EN 61000-3-2, EN 61000-3-3. •AS/NZS CISPR 32 Class A. •KS C 9832 Class A, KS C 9835, KS C 9610-3-2, KS C 9610-3-3. •VCCI - CISPR 32 Class A.
Регуляторные одобрения	•UL (США, Канада). •CE (Европа). •UKCA (Великобритания). •RCM (Австралия, Новая Зеландия). •KCC (Корея). •VCCI (Япония).
Экологические требования	•RoHS Directive 2011/65/EU, Directive (EU) 2015/863. •WEEE Directive 2012/19/EU. •China RoHS.
Расширение синхронизации шасси
Максимальное количество шасси в одной тестовой топологии	•Каждое шасси имеет встроенные порты синхронизации по звездообразной топологии для подключения ещё пяти совместимых шасси. •Metronome Timing System (942-0090) используется для синхронизации в сумме восьми или более шасси одновременно. Для требований по числу портов при конфигурации более пяти шасси необходимо уточнение.
Характеристики передачи
Transmit engine	Генерация пакетов на скорости линии с временными метками, номерами последовательности, контролем целостности данных и сигнатурами групп пакетов.
Макс. потоков на порт - скорости 800GE PAM4	•1×800GE: 64 (per FPP) •2×400GE: 64 (per fan-out) •4×200GE: 64 (per fan-out) •8×100GE: 32 (per fan-out)	•1×800GE: 32 (FPP) •2×400GE: 32 (per fan-out) •4×200GE: 32 (per fan-out) •8×100GE: 16 (per fan-out)
Макс. потоков на порт - скорости 400GE PAM4	•1×400GE: 256 (per FPP) •2×200GE: 256 (per fan-out) •4×100GE: 128 (per fan-out) •8×50GE: 64 (per fan-out)	•1×400GE: 128 (per FPP) •2×200GE: 128 (per fan-out) •4×100GE: 64 (per fan-out) •8×50GE: 32 (per fan-out)
Макс. потоков на порт - скорости NRZ	•1×200GE: 128 (FPP) •2×100GE: 128 (per fan-out) •4×50GE: 64 (per fan-out) •2×40GE: 128 (per fan-out) •8×25GE: 64 (per fan-out) •8×10GE: 64 (per fan-out)	•1×200GE: 128 (per FPP) •2×100GE: 128 (per fan-out) •4×50GE: 32 (per fan-out) •2×40GE: 64 (per fan-out) •8×25GE: 32 (per fan-out) •8×10GE: 32 (per fan-out)
Управление потоками	•Изменение скорости и размера кадра «на лету». •Поддержка Advanced Stream Scheduler. •Опциональная поддержка Sequential Stream Scheduler; должна заказываться как заводская опция, полевой модернизации нет.
Минимальный размер кадра	•800GE, 400GE, 200GE и 100GE PAM4: 64 байта на полной линейной скорости; 61 байт при скорости ниже полной (примерно 90 % загрузки). •400GE, 200GE, 100GE и 50GE PAM4: 64 байта на полной линейной скорости; 60 байт при скорости ниже полной. •200GE, 100GE, 50GE, 40GE, 25GE и 10GE NRZ: 64 байта на полной линейной скорости.
Максимальный размер кадра для скоростей 800GE PAM4	800GE, 400GE, 200GE и 100GE PAM4: 14 000 байт.
Максимальный размер кадра для 400GE PAM4 и 200GE/100GE NRZ и ниже	1×400GE и 2×200GE PAM4: 16 000 байт. 100GE PAM4 и 200GE/100GE NRZ и ниже: 14 000 байт.
Максимальный размер кадра Data Center Ethernet	9216 байт.
Priority Flow Control (4:1) для 800GE/400GE PAM4 и 200GE/100GE NRZ	•4 очереди, способные работать на линейной скорости, каждая поддерживает кадры до 9216 байт. •1 очередь, способная работать на линейной скорости, неблокирующая, поддерживает кадры до 9216 байт.
Управление длиной кадра	Fixed, increment с пользовательским шагом, weighted pairs (до 14K в 400/200/100GE), uniform, repeatable random, IMIX и Quad Gaussian.
User-Defined Fields (UDF)	Fixed, increment/decrement с пользовательским шагом, sequence, value list и random; до 10 UDF шириной 32 бита.
Value lists (макс.) на порт для 800GE PAM4	•1×800GE: 64K / port / UDF •2×400GE: 64K / port / UDF •4×200GE: 32K / port / UDF •8×100GE: 64K / 4 ports / UDF
Value lists (макс.) на порт для 400GE PAM4	•1×400GE: 64K / port / UDF •2×200GE: 32K / port / UDF •4×100GE: 64K / 4 ports / UDF •8×50GE: 32K / 4 ports / UDF
Value lists (макс.) для 200GE/100GE и ниже NRZ	•1×200GE: 64K / port / UDF •2×100GE: 64K / 4 ports / UDF •4×50GE: 32K / 4 ports / UDF •2×40GE: 64K / 4 ports / UDF •8×25GE: 16K / 4 ports / UDF •8×10GE: 16K / 4 ports / UDF
Sequence (макс.) для 800GE PAM4	•1×800GE: 32K / port / UDF •2×400GE: 32K / port / UDF •4×200GE: 32K / port / UDF •8×100GE: 8K / 4 ports / UDF
Sequence (макс.) для 400GE PAM4	•1×400GE: 32K / port / UDF •2×200GE: 32K / port / UDF •4×100GE: 8K / port / UDF •8×50GE: 4K / port / UDF
Sequence (макс.) для 200GE/100GE NRZ и ниже	•1×200GE: 8K / port / UDF •2×100GE: 8K / port / UDF •4×50GE: 4K / port / UDF •2×40GE: 4K / port / UDF •8×25GE: 4K / port / UDF •8×10GE: 4K / port / UDF
Генерация ошибок - FEC и стандартный Keysight L2/3 Ethernet только в режиме 800GE PAM4	1×800GE, 2×400GE и 4×200GE FEC: •Инжекция ошибок символов FEC различными взвешенными методами для достижения заданного BER на 800/400/200GE. •Для 8×100GE инжекция FEC-ошибок и связанная статистика отсутствуют. 1×800GE, 2×400GE, 4×200GE, 8×100GE L2/3 Ethernet: •Генерация корректного CRC или принудительно некорректного CRC, undersize/oversize стандартных Ethernet-кадров и bad checksum.
Генерация ошибок - FEC и стандартный Keysight L2/3 Ethernet только в режиме 400GE PAM4	400GE и 2×200GE FEC: •Инжекция ошибок символов FEC различными взвешенными методами для достижения заданного BER на 400/200GE. •Для 4×100GE и 8×50GE инжекция FEC-ошибок и связанная статистика отсутствуют.
Генерация ошибок - FEC и стандартный Keysight L2/3 Ethernet только в режиме 200GE/100GE NRZ	•Инжекция FEC-ошибок поддерживается на скорости 200GE NRZ. •Для 100GE и всех более низких скоростей NRZ инжекция FEC-ошибок отсутствует. •Генерация корректного CRC или принудительно некорректного CRC, undersize/oversize и bad checksum.
Physical Coding Sublayer для 800GE и 400GE PAM4	800GE: 2×400GE и 4×200GE; 400GE: 1×400GE и 2×200GE. •PCS Transmit lane marker re-mapping. •PCS lane skew insertion.
Physical Coding Sublayer для скоростей NRZ Ethernet	100GE: 1×100GE и 2×40GE. •PCS Transmit lane marker re-mapping.
Аппаратная генерация checksum	Генерация checksum для IPv4, IP over IP, ICMP/GRE/TCP/UDP, L2TP, GTP и многоуровневых checksum; поддержка проверки протоколов управляющего трафика.
Link fault signaling для всех скоростей	•Статистика no fault, remote fault и local fault. •Генерация local и remote faults с управлением количеством и порядком faults. •Опция позволяет передающему порту игнорировать link faults от удалённого партнёра и продолжать передачу.
Разрешение измерения задержки - 800GE и 400GE PAM4	•800GE и 400GE: 0,625 нс. •200GE: 1,25 нс. •100GE и 50GE: 2,5 нс.
Разрешение измерения задержки - 200GE/100GE NRZ и ниже	2,5 нс для всех скоростей NRZ.
Компенсация собственной задержки	Удаляет собственную ошибку задержки электроники порта на всех скоростях.
Регулировка тактовой частоты линии передачи	•Регулировка частоты линии ±105 ppm на всех портах фиксированного шасси для всех скоростей. •В режиме BERT регулировка ±105 ppm по каждой линии.
Transmit/Receive loopback	Внутренний loopback.
Характеристики приёма
Receive engine	Фильтрация и захват пакетов на скорости линии, измерение задержки и inter-arrival time в реальном времени для каждой группы пакетов, контроль целостности данных и проверка последовательности.
Отслеживаемые Rx-потоки без Sequence checking, с Tx/Rx sync - 800GE PAM4	•800GE, 400GE, 200GE: 32K, полная статистика. •100GE: 4K, полная статистика и 32K с минимальной статистикой.
Отслеживаемые Rx-потоки с/без Sequence checking, без Tx/Rx sync - 800GE PAM4	•800GE, 400GE, 200GE: 32K, полная статистика. •100GE: 8K, полная статистика и 32K с минимальной статистикой.
Отслеживаемые Rx-потоки с/без Sequence checking, с Tx/Rx sync - 400GE PAM4 и 100GE и ниже NRZ	•400GE и 200GE: 32K, полная статистика. •100GE: 4K, полная статистика и 32K с минимальной статистикой. •50GE, 40GE, 25GE, 10GE: 4K, полная статистика и 16K с минимальной статистикой.
Отслеживаемые Rx-потоки с/без Sequence checking, без Tx/Rx sync - 400GE PAM4 и 100GE и ниже NRZ	•400GE и 200GE: 32K, полная статистика. •100GE: 4K, полная статистика и 32K с минимальной статистикой. •50GE, 40GE, 25GE, 10GE: 8K, полная статистика и 16K с минимальной статистикой.
Минимальный размер кадра для всех скоростей	64 байта.
Фильтры (User-Defined Statistics, UDS)	2 сопоставителя шаблонов SA/DA, два 16-байтных пользовательских шаблона. Доступно 6 счётчиков UDS со смещениями от начала кадра.
Аппаратный буфер захвата	1 МБ на каждый порт OSFP800 передней панели и для fan-out режимов этого порта.
Стандартная статистика и скорости	Link state, line speed, frames sent, valid frames received, bytes sent/received, fragments, undersize, oversize, CRC errors, 6 user-defined stats, capture trigger (UDS 3), capture filter (UDS 4), data integrity frames/errors, sequence checking frames/errors, ARP и PING requests/replies.
FEC-статистика - 800GE и 400GE PAM4	800GE и 400GE PAM4 и 200GE NRZ: •Портовая FEC-статистика: Total Bit Errors, Max Symbol Errors, Corrected Codewords, Total Codewords, Uncorrectable Codewords, Frame Loss Ratio, Pre-FEC Bit Error Rate и анализ распределения ошибок Codeword. •Rx-статистика FEC по линиям: FEC Symbol Error Count, Corrected Bits Count, Symbol Error Rate, Corrected Bit Rate.
FEC-статистика - 100GE и ниже NRZ	100GE NRZ: 100GE FEC-статистика: ○RS-FEC Corrected and uncorrectable codewords. 50GE и 25GE FEC-статистика: •RS-FEC corrected and uncorrected codeword count. •FC-FEC corrected and uncorrected block count. •FC-FEC corrected error bits.
Измерения Latency / Jitter	Cut-through, store and forward, forwarding delay, latency/jitter, MEF jitter и inter-arrival time.
Портовые счётчики PCS Rx для всех скоростей	PCS: Sync Errors, Illegal Codes, Remote Faults, Local Faults, Illegal Ordered Set, Illegal Idle и Illegal SOF.
PCS Rx - 800GE и 400GE PAM4	Поканальные возможности PCS Rx: •Receive — PCS receive statistics по каждой линии, Physical Lane assignments, Lane Marker Lock, Lane Marker Map, Relative Lane Skew, Lane Marker Error Count. •Receive — FEC receive statistics по каждой линии: FEC Symbol Error Count, FEC Corrected Bits Count, FEC Symbol Error Rate, FEC Corrected Bit Rate.
Advanced Rx Eye Histogram Analysis	Опция обеспечивает детальный выбранный пользователем поканальный анализ формы PAM4, статистику SER, сравнение качества сигнала между линиями и набор eye-измерений. Эта версия функции предназначена только для платформ AresONE 800GE-C и AresONE 800GE-M. Требуется приобретение 905-1107 Factory Installed или 905-1108 Field Upgrade.
Пакеты эмуляции протоколов IxNetwork
Общие условия	Пакеты ниже доступны на всех фиксированных шасси AresONE 800GE-M. Каждый пакет содержит определённый набор протоколов. Производительность и масштаб определяются уровнем производительности аппаратной модели: Full Performance или Reduced Performance. Full Performance обеспечивает максимальный масштаб; Reduced Performance ограничена 100 routing sessions на протокол и 2000 access session connections на порт.
Basic	Ethernet/VLAN, IPv4/IPv6, RFC2544/2889/3918 QuickTest.
Routing, Switching and Carrier Ethernet	BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPng, EIGRP, BFD, IGMP/MLD, PIM-SM/SSM, STP/RSTP/MSTP/PVST, LACP/Protocol over LACP, GRE and Protocol over GRE, LISP, CFM/Y.1731, Link-OAM, PBB-TE, ELMI, 1588v2/SyncE ESMC, Y.1564QT, TWAMP, NTP, RFC7747 BGP Convergence QT.
MPLS and VPN	BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPng, BFD, RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS/VPWS, L3VPN/6VPE, BGP RFC3107, PIM-SM/SSM, Multicast VPN, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, LACP/Protocol over LACP, GRE and Protocol over GRE.
Software Defined Network and 5G	BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPng, BFD, Segment Routing (MPLS and IPv6), ISIS/OSPF Flex-Algo, BGP-LS, PCEP, BGP SR-TE Policy, BGP FlowSpec, OVSDB, Netconf, BIER, OpenFlow, EVPN, VXLAN, GENEVE, GRE and Protocol over GRE, LACP/Protocol over LACP, eCPRI, gRIBI, SRv6 OAM, TWAMP-Light, Path Tracing, O-RAN CU message, nFAPI.
Data Center	BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPng, BFD; EVPN, VXLAN, GENEVE, OVSDB, DCBX, FCoE, Fabric Path, SPBM, TRILL, FCoE QT, LACP/Protocol over LACP.
Broadband and Authentication	PPPoX/L2TPv2, DHCPv4/DHCPv6, ANCP, IGMP/MLD, IPv6 Autoconfiguration (SLAAC), 802.1x, GRE/Protocol over GRE, LACP/Protocol over LACP, Session Aware Traffic, Service over MPLS, Broadband Control Plane QT, Asymmetric Data Performance QT.
L2 Security	MACsec (Static MACsec).
RoCEv2	RoCEv2 initiator and responder, CNP and DCQCN.

¹ Приблизительно; включает регулируемые направляющие для стандартных 19-дюймовых 4-стоечных сетевых стоек, кабели питания, кабели синхронизации и упаковку.

Поддержка приложений

Модели AresONE-M 800GE с полной и сокращённой производительностью

IxExplorer	Генерация, захват и анализ трафика L1–L3 на скорости линии с Forward Error Correction и инжекцией ошибок со статистикой, PCS Lanes Tx/Rx со статистикой и возможностями отчётности.
IxNetwork	Генерация трафика на линейной скорости с моделированием сервисов, формирующим реалистичный динамически управляемый data-plane трафик. IxNetwork обеспечивает функциональное и производительное тестирование с использованием комплексной эмуляции протоколов routing, switching, MPLS, IP multicast, broadband, authentication, Carrier Ethernet и Data Center Ethernet. В IxNetwork включены средства автоматизации тестирования на TCL, Python и REST/RestPy.
IxTcl API	Разработка пользовательских сценариев для тестирования L1–L3 с использованием функций IxExplorer.

Информация для заказа

Партномер	Описание
AresONE 800GE с поддержкой подключения оптики, AOC, AEC и пассивных DAC
4-портовое аппаратное шасси и 2 порта, активированные на 4-портовом аппаратном шасси
944-1415	Ixia, AresONE 800GE-2P-OSFP-M, 2 порта, модель фиксированного шасси с полной производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1415). Включает установку последней выпущенной производственной версии ПО IxOS. Включает следующие скорости Ethernet по умолчанию на порт: 2×400GE, 4×200GE, 8×100GE на электрических линиях 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE и 8×50GE на электрических линиях 53,125 Гбит/с. Включает 3 кабеля питания 100–125 VAC для эксплуатации в Северной Америке; для 200–240 VAC без дополнительной платы заказывается AresONE 200–240VAC Power Cord Option Kit для всех фиксированных моделей шасси AresONE (942-0110). Для поддержки скорости 1×800GE см. приобретаемые опции с заводской установкой или полевой модернизацией (905-1070 или 905-1071).
944-1416	Ixia, AresONE 800GER-2P-OSFP-M, 2 порта, модель фиксированного шасси с сокращённой производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1416). Включает установку последней выпущенной производственной версии ПО IxOS. Включает следующие скорости Ethernet по умолчанию на порт: 2×400GE, 4×200GE, 8×100GE на электрических линиях 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE и 8×50GE на электрических линиях 53,125 Гбит/с. Включает 3 кабеля питания 100–125 VAC для эксплуатации в Северной Америке; для 200–240 VAC без дополнительной платы заказывается AresONE 200–240VAC Power Cord Option Kit для всех фиксированных моделей шасси AresONE (942-0110). Для поддержки скорости 1×800GE см. приобретаемые опции с заводской установкой или полевой модернизацией (905-1070 или 905-1071).
944-1417	Ixia, AresONE 800GE-4P-OSFP-M, 4 порта, модель фиксированного шасси с полной производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1417). Включает установку последней выпущенной производственной версии ПО IxOS. Включает следующие скорости Ethernet по умолчанию на порт: 2×400GE, 4×200GE, 8×100GE на электрических линиях 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE и 8×50GE на электрических линиях 53,125 Гбит/с. Включает 3 кабеля питания 100–125 VAC для эксплуатации в Северной Америке; для 200–240 VAC без дополнительной платы заказывается AresONE 200–240VAC Power Cord Option Kit для всех фиксированных моделей шасси AresONE (942-0110). Для поддержки скорости 1×800GE см. приобретаемые опции с заводской установкой или полевой модернизацией (905-1070 или 905-1071).
944-1418	Ixia, AresONE 800GER-4P-OSFP-M, 4 порта, модель фиксированного шасси с сокращённой производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1418). Включает установку последней выпущенной производственной версии ПО IxOS. Включает следующие скорости Ethernet по умолчанию на порт: 2×400GE, 4×200GE, 8×100GE на электрических линиях 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE и 8×50GE на электрических линиях 53,125 Гбит/с. Включает 3 кабеля питания 100–125 VAC для эксплуатации в Северной Америке; для 200–240 VAC без дополнительной платы заказывается AresONE 200–240VAC Power Cord Option Kit для всех фиксированных моделей шасси AresONE (942-0110). Для поддержки скорости 1×800GE см. приобретаемые опции с заводской установкой или полевой модернизацией (905-1070 или 905-1071).
AresONE 800GE с поддержкой подключения оптики, AOC, AEC и пассивных DAC
8-портовое аппаратное шасси и 4 порта, активированные на 8-портовом аппаратном шасси
944-1419	Ixia, AresONE 800GE-8P-OSFP-M, High Density, 8 портов, модель фиксированного шасси с полной производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1419). Включает установку последней выпущенной производственной версии ПО IxOS. Включает следующие скорости Ethernet по умолчанию на порт: 2×400GE, 4×200GE, 8×100GE на электрических линиях 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE и 8×50GE на электрических линиях 53,125 Гбит/с. Включает 3 кабеля питания 100–125 VAC для эксплуатации в Северной Америке; для 200–240 VAC без дополнительной платы заказывается AresONE 200–240VAC Power Cord Option Kit для всех фиксированных моделей шасси AresONE (942-0110). Для поддержки скорости 1×800GE см. приобретаемые опции с заводской установкой или полевой модернизацией (905-1070 или 905-1071).
944-1420	Ixia, AresONE 800GER-8P-OSFP-M, High Density, 8 портов, модель фиксированного шасси с сокращённой производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1420). Включает установку последней выпущенной производственной версии ПО IxOS. Включает следующие скорости Ethernet по умолчанию на порт: 2×400GE, 4×200GE, 8×100GE на электрических линиях 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE и 8×50GE на электрических линиях 53,125 Гбит/с. Включает 3 кабеля питания 100–125 VAC для эксплуатации в Северной Америке; для 200–240 VAC без дополнительной платы заказывается AresONE 200–240VAC Power Cord Option Kit для всех фиксированных моделей шасси AresONE (942-0110). Для поддержки скорости 1×800GE см. приобретаемые опции с заводской установкой или полевой модернизацией (905-1070 или 905-1071).
944-1421	Ixia, AresONE 800GE-8PHW-4P-OSFP-M, 4 порта, модель фиксированного шасси с полной производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1421). Включает установку последней выпущенной производственной версии ПО IxOS. Включает следующие скорости Ethernet по умолчанию на порт: 2×400GE, 4×200GE, 8×100GE на электрических линиях 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE и 8×50GE на электрических линиях 53,125 Гбит/с. Включает 3 кабеля питания 100–125 VAC для эксплуатации в Северной Америке; для 200–240 VAC без дополнительной платы заказывается AresONE 200–240VAC Power Cord Option Kit для всех фиксированных моделей шасси AresONE (942-0110). Для поддержки скорости 1×800GE см. приобретаемые опции с заводской установкой или полевой модернизацией (905-1070 или 905-1071).
944-1422	Ixia, AresONE 800GER-8PHW-4P-OSFP-M, 4 порта, модель фиксированного шасси с сокращённой производительностью, нативными физическими интерфейсами OSFP800 800GE (PAM4), L1–3, поддержкой оптических трансиверов и медных DAC (944-1422). Включает установку последней выпущенной производственной версии ПО IxOS. Включает следующие скорости Ethernet по умолчанию на порт: 2×400GE, 4×200GE, 8×100GE на электрических линиях 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE и 8×50GE на электрических линиях 53,125 Гбит/с. Включает 3 кабеля питания 100–125 VAC для эксплуатации в Северной Америке; для 200–240 VAC без дополнительной платы заказывается AresONE 200–240VAC Power Cord Option Kit для всех фиксированных моделей шасси AresONE (942-0110). Для поддержки скорости 1×800GE см. приобретаемые опции с заводской установкой или полевой модернизацией (905-1070 или 905-1071).
Комплект кабелей питания 200–240 VAC
942-0110	Keysight, AresONE 200–240VAC Power Cord Option Kit включает 2 кабеля C13→6-20P длиной 8 ft и 2 кабеля C13→L6-20P длиной 10 ft. Предоставляются два типа кабелей для наиболее распространённых типов розеток 200–240 VAC. Для питания любого фиксированного шасси AresONE требуются два кабеля одного из типов. Кабели совместимы со всеми фиксированными системами AresONE 400GE и 800GE. Комплект опциональный и предоставляется без дополнительной платы. Он ТРЕБУЕТСЯ только при подключении фиксированного шасси AresONE к однофазным источникам 200–240 VAC. При однофазном питании 200–240 VAC требуются 2 источника, по 7 А на каждый блок питания.
Опции скорости 1×800GE
905-1070	Ixia, UPG-800GE-SPD-F, опция режима скорости 1×800GE, FACTORY INSTALLED для всех шасси AresONE 800GE и AresONE 800GER с полной или сокращённой производительностью, включая все модели AresONE 800GE с -C или -M в названии.
905-1071	Ixia, UPG-800GE-SPD-FLD, опция режима скорости 1×800GE, FIELD UPGRADE для всех шасси AresONE 800GE и AresONE 800GER с полной или сокращённой производительностью, включая все модели AresONE 800GE с -C или -M в названии. Модернизация не изменяет ранее установленные скорости по умолчанию 2×400GE, 4×200GE и 8×100GE.
Опции скоростей 100GE NRZ
905-1109	Keysight, режим NRZ Ethernet и fan-out, FACTORY INSTALLED для AresONE 800GE QSFP-DD800-M, AresONE 800GE OSFP800-M и AresONE 800GE Dual Interface Model-M (905-1109). Опция добавляет 1×200GE, 2×100GE, 4×50GE и 8×25GE на электрических линиях 26 Гбит/с и 2×40GE и 8×10GE на электрических линиях 10 Гбит/с с кодированием NRZ. Поддерживает оптические трансиверы, активные и пассивные оптические и медные средства подключения.
905-1110	Keysight, режим NRZ Ethernet и fan-out, FIELD UPGRADE для AresONE 800GE QSFP-DD800-M, AresONE 800GE OSFP800-M NRZ и AresONE 800GE Dual Interface Model-M (905-1110). Опция добавляет 1×200GE, 2×100GE, 4×50GE и 8×25GE на электрических линиях 26 Гбит/с и 2×40GE и 8×10GE на электрических линиях 10 Гбит/с с кодированием NRZ. Поддерживает оптические трансиверы, активные и пассивные оптические и медные средства подключения.
Модернизация портов
905-1072	Ixia, UPG-2P-QDD-OSFP-C-M FIELD UPGRADE для AresONE 800GE-2P-QDD (944-1190), 800GER-2P-QDD (944-1191) и всех 2-портовых моделей AresONE с QDD-C, QDD-M, OSFP-C и OSFP-M в названии, с полной и сокращённой производительностью: добавляет 2 порта. Модернизация не изменяет ранее установленные скорости по умолчанию 2×400GE, 4×200GE, 8×100GE, 1×400GE, 2×200GE, 4×100GE и 8×50GE. Поддерживает опцию скорости 1×800GE, если она была ранее установлена на шасси.
905-1104	Ixia, UPG-4P-QDD-OSFP-C-M FIELD UPGRADE для всех моделей AresONE 800GE-8PHW-4P с QDD-C, QDD-M, OSFP-C и OSFP-M в названии, с полной и сокращённой производительностью: добавляет 4 порта. Модернизация не изменяет ранее установленные скорости по умолчанию 2×400GE, 4×200GE, 8×100GE, 1×400GE, 2×200GE, 4×100GE и 8×50GE. Поддерживает опцию скорости 1×800GE, если она была ранее установлена на шасси.
Модернизация шасси AresONE-C OSFP800 до AresONE-M OSFP800
942-1405	Ixia, UPG-800GE-OSFP800-C-to-M chassis, RETURN TO FACTORY CHASSIS UPGRADE (942-1405). Добавляет новое 8-портовое аппаратное обеспечение с поддержкой нескольких скоростей электрических линий. Преобразует 8-портовое шасси AresONE 800GE OSFP800-C в шасси AresONE 800GE OSFP800-M с поддержкой скоростей 400GE PAM4 1×400GE, 2×200GE, 4×100GE и 8×50GE. Также позволяет добавить приобретаемые опции для скоростей 100GE NRZ 1×200GE, 2×100GE, 1×100GE, 4×50GE, 2×50GE, 4×25GE и 8×25GE; см. (905-1109) Factory Upgrade или (905-0110) Field Upgrade. Примечание: в коммерческом предложении необходимо указать серийный номер модернизируемого шасси. Рекомендуется также указывать серийный номер модернизируемого шасси в заказе.
942-1407	Ixia, UPG-800GE-OSFP800-C-to-M chassis, RETURN TO FACTORY CHASSIS UPGRADE (942-1407). Добавляет новое 4-портовое аппаратное обеспечение с поддержкой нескольких скоростей электрических линий. Преобразует 4-портовое шасси AresONE 800GE OSFP800-C в шасси AresONE 800GE OSFP800-M с поддержкой скоростей 400GE PAM4 1×400GE, 2×200GE, 4×100GE и 8×50GE. Также позволяет добавить приобретаемые опции для скоростей 100GE NRZ 1×200GE, 2×100GE, 1×100GE, 4×50GE, 2×50GE, 4×25GE и 8×25GE; см. (905-1109) Factory Upgrade или (905-0110) Field Upgrade. Примечание: в коммерческом предложении необходимо указать серийный номер модернизируемого шасси. Рекомендуется также указывать серийный номер модернизируемого шасси в заказе.
Опции Advanced Rx Histogram
905-1107	Keysight, Advanced Rx Eye Histogram, FACTORY installed для AresONE 800GE QSFP-DD800-C/-M, OSFP800-C/-M и AresONE 800GE Dual Interface Model-M. На шасси AresONE 800GE-M эта опция предназначена для электрических линий 106 и 53 Гбит/с, а на шасси AresONE 800GE-C — только для электрических интерфейсов 106 Гбит/с (905-1107).
905-1108	Keysight, Advanced Rx Eye Histogram, FIELD UPGRADE для AresONE 800GE QSFP-DD800-C/-M, OSFP800-C/-M и AresONE 800GE Dual Interface Model-M. На шасси AresONE 800GE-M эта опция предназначена для электрических линий 106 и 53 Гбит/с, а на шасси AresONE 800GE-C — только для электрических интерфейсов 106 Гбит/с (905-1108).
Опция Sequential Scheduler
905-1047	Ixia, Sequential Traffic Scheduler, только FACTORY INSTALLED. Для всех фиксированных шасси AresONE 400GE, AresONE-S 400GE и AresONE 800GE. ТРЕБУЕТ одобрения NTS Product Management для включения в коммерческое предложение в рамках NPI и поставки заказчику. Примечание 1: минимальная версия ПО для AresONE 400GE — IxOS 8.52 EA; для AresONE-S — IxOS 9.16. Примечание 2: минимальная версия ПО для AresONE 800GE — IxOS 9.21. Примечание 3: опция применяется ко всем портам фиксированного шасси. Примечание 4: функция включена в модель AresONE High Performance (944-1178). Примечание 5: если требуется добавить эту опцию к существующему устройству в поле, устройство необходимо вернуть на завод для установки.
905-1069	Keysight, Sequential Traffic Scheduler, FIELD UPGRADE. Для всех фиксированных шасси AresONE 400GE, AresONE-S 400GE и AresONE 800GE (905-1069). ТРЕБУЕТ одобрения NTS Product Management для включения в коммерческое предложение в рамках NPI и поставки заказчику. Примечание 1: минимальная версия ПО для AresONE 400GE — IxOS 9.39 EA; для AresONE-S — IxOS 9.39. Примечание 2: минимальная версия ПО для AresONE 800GE — IxOS 9.39. Примечание 3: опция применяется ко всем портам фиксированного шасси. Примечание 4: функция включена в модели AresONE High Performance (944-1178 и 944-1179).
Синхронизация нескольких шасси AresONE/AresONE-S
942-0090	IXIA, Metronome Timing System и Metronome Timing Software для расширенной синхронизации шасси. Включает Sync Cable 5 м (942-0096). Совместимо с XGS-SD, XGS-SDL, XGS-HSL, фиксированными шасси AresONE и Novus ONE PLUS. Примечание: шасси Metronome используется, когда требуется синхронизировать по времени более 5 шасси AresONE любой версии.

Оптические трансиверы и кабели

Партномер	Описание
Оптические трансиверы OSFP800 800GE
OSFP800-DR8-XCVR	Keysight, OSFP800-DR8-XCVR, 800GBASE-DR8, Single Mode Fiber, дальность 500 м с FEC, центральная длина волны 1310 нм, 100G Lambda, оптический трансивер (948-0071). Совместим с CMIS 4.0. Совместим с кабелями Ixia: OSFP800-DR8-CBL MPO16 APC-APC, SMF, 3 м и OSFP800-DR8-FO-CBL, fan-out, MPO16, APC-UPC, SMF, MPO16-to-8×100GE LC, 3 м. Этот трансивер совместим со всеми фиксированными моделями шасси AresONE 800GE OSFP800-C и OSFP800-M, а также с моделями G800GE-02 800GE OSFP800 и OSFP800-COAX.
OSFP800-2XFR4-XCVR	Keysight, OSFP800-2XFR4-XCVR, подключаемый оптический трансивер 2×400GE, SMF (Single Mode), 4 длины волн на порт, Dual duplex LC connector, дальность 2 км (948-0091). Этот оптический трансивер совместим с AresONE 800GE-M OSFP800 и AresONE 800GE Dual Interface Model-M. Поддерживает выходную сигнализацию 2×400GE PAM4.
Оптоволоконный кабель OSFP800 800GE «точка-точка»
OSFP800-DR8-CBL	Keysight, OSFP800-DR8-CBL, «точка-точка», MPO16, APC-APC, Single Mode Fiber (SMF), длина 2 м (942-0146) для оптического трансивера OSFP-DR8 800GE, партномер OSFP800-DR8-XCVR.
Fan-out кабель для оптического трансивера OSFP800
OSFP800-DR8-FO-CBL	Keysight, QSFP800-DR8-FO-CBL, fan-out, MPO16, APC-UPC, Single Mode Fiber (SMF), MPO16-to-8×100GE LC, длина 2 м (942-0147) для оптического трансивера OSFP-DR8 800GE, партномер OSFP800-DR8-XCVR.
Пассивные медные Direct Attached Cable (DAC) OSFP800
OSFP800-1M-CBL	QSFPDD800-1M-CBL 800GE 800GBASE-R, пассивный медный Direct Attach Cable, 32 AWG, длина 1 м (942-0157). Этот медный DAC является одиночным кабелем «точка-точка» и совместим со всеми моделями фиксированных шасси AresONE 800GE-C и -M, а также с моделями G800GE-02 QSFP-DD800 и QSFP-DD800-COAX.
OSFP800-1-5M-CBL	Keysight, OSFP800 800GE 800GBASE-R, пассивный медный Direct Attach Cable, 28 AWG, длина 1,5 м (942-0159). Этот пассивный медный конверсионный DAC является одиночным кабелем «точка-точка» и совместим со всеми фиксированными моделями AresONE 800GE OSFP800-C и OSFP800-M.
OSFP800-2M-CBL	Keysight, OSFP800-2M-CBL 800GE 800GBASE-R, пассивный медный Direct Attach Cable (DAC), 25 AWG, длина 2 м (942-0164). Этот пассивный медный конверсионный DAC является одиночным кабелем «точка-точка» и совместим со всеми фиксированными моделями AresONE 800GE OSFP800-M.
Пассивные медные конверсионные Direct Attached Cable (DAC) — OSFP800-to-QSFP-DD800
Q800G-O800G-1M-CBL	Keysight, QSFPDD800-to-OSFP800-CBL 800GE 800GBASE-R, пассивный медный конверсионный Direct Attach Cable (DAC), 26 AWG, длина 1 м (942-0155). Этот медный конверсионный DAC является одиночным кабелем «точка-точка» и совместим со всеми фиксированными моделями AresONE 800GE QSFP-DD800-C, AresONE 800GE QSFP-DD800-M, AresONE 800GE OSFP800-C и AresONE 800GE OSFP800-M.
Q800G-O800G-1-5M-CBL	Keysight, QSFPDD800-to-OSFP800-CBL 800GE 800GBASE-R, пассивный медный конверсионный Direct Attach Cable (DAC), 26 AWG, длина 1,5 м (942-0156). Этот медный конверсионный DAC является одиночным кабелем «точка-точка» и совместим со всеми фиксированными моделями AresONE 800GE QSFP-DD800-C, AresONE 800GE QSFP-DD800-M, AresONE 800GE OSFP800-C и AresONE 800GE OSFP800-M.
Q800G-O800G-2M-CBL	Keysight, QSFPDD800-to-OSFP800-CBL 800GE 800GBASE-R, пассивный медный конверсионный Direct Attach Cable (DAC), 26 AWG, длина 2 м (942-0162). Этот медный конверсионный DAC является одиночным кабелем «точка-точка» и совместим со всеми фиксированными моделями AresONE 800GE QSFP-DD800-M и AresONE 800GE OSFP800-M.

Только AresONE — пакеты программного обеспечения IxNetwork

Партномер	Описание
930-2200	Ixia IxNetwork, node-locked perpetual license, пакет All Inclusive для AresONE. Поддерживает все программные функции IxNetwork, за исключением 930-3461 IxNetwork AppLibrary Slot Bundle, Layer 4-7 Performance Test Application и 930-2207 IxNetwork Encryption Test package for AresONE. Любой опциональный пакет сценариев или набор IxSuiteStore не считается частью программных функций IxNetwork.
930-2201	Ixia IxNetwork, node-locked perpetual license, Basic package for AresONE. ВКЛЮЧАЕТ: IxNetwork Base, RFC2544/2889/3918 QuickTest.
930-2202	Ixia IxNetwork, node-locked perpetual license, Routing, Switching and Carrier Ethernet package for AresONE; ВКЛЮЧАЕТ Routing, Switching and Carrier Ethernet Protocols; ТРЕБУЕТСЯ: 930-2201 IxNetwork Basic package for AresONE.
930-2203	Ixia IxNetwork, node-locked perpetual license, MPLS and VPN package for AresONE; ВКЛЮЧАЕТ Routing, MPLS and VPN Protocols; ТРЕБУЕТСЯ: 930-2201 IxNetwork Basic package for AresONE.
930-2204	Ixia IxNetwork, node-locked perpetual license, SDN package for AresONE; ВКЛЮЧАЕТ Routing and SDN Protocols; ТРЕБУЕТСЯ: 930-2201 IxNetwork Basic package for AresONE.
930-2205	Ixia IxNetwork, node-locked perpetual license, Data Center package for AresONE; ВКЛЮЧАЕТ Routing, Data Center Overlay and Data Center Ethernet Protocols; ТРЕБУЕТСЯ: 930-2201 IxNetwork Basic package for AresONE.
930-2206	Ixia IxNetwork, node-locked perpetual license, Broadband Access and Authentication package for AresONE; ВКЛЮЧАЕТ Broadband Access and Authentication Protocols; ТРЕБУЕТСЯ: 930-2201 IxNetwork Basic package for AresONE.
930-2207	IXIA IxNetwork, node-locked perpetual license, Encryption Test package for AresONE (930-2207); ВКЛЮЧАЕТ MACsec Emulation; ТРЕБУЕТСЯ: 930-2201 IxNetwork Basic package for AresONE; РЕКОМЕНДУЕТСЯ: 930-3461 IxNetwork AppLibrary Slot Bundle, Optional Software, Layer 4-7 Performance Test Application для дополнительных возможностей encryption/decryption в Static MACsec emulation.
930-2208	Keysight IxNetwork RoCEv2 Lossless Ethernet Test Package для фиксированных шасси AresONE-S 400GE и AresONE-M 800GE.
*Примечание	Все партномера IxNetwork 930-22xx, приведённые в таблице выше, имеют определённый набор поддерживаемых протоколов. Производительность и масштаб каждого протокола определяются уровнем производительности конкретного аппаратного шасси AresONE 400GE или 800GE, на котором установлен пакет ПО. Существуют два уровня производительности и масштаба протоколов: •Full Performance - аппаратные модели обеспечивают максимальное количество routing или access sessions и другие параметры производительности, которые может предоставить аппаратное шасси. •Reduced Performance - аппаратные модели обеспечивают ограниченное число сессий: 100 routing sessions на протокол и 2000 access session connections на порт для всех пакетов IxNetwork 22xx и протоколов внутри каждого пакета. Для конкретной информации о производительности и масштабе моделей Full Performance следует обращаться к представителю Keysight.

подробнее свернуть

Название	Значение
Тип	Фиксированная тестовая система для функционального, нагрузочного и протокольного тестирования Ethernet L1–L3
Интерфейс	4 или 8 × OSFP800; 100/200/400/800GE; breakout 2 × 400GE, 4 × 200GE или 8 × 100GE на порт
Особенности	Генерация и анализ трафика на полной линейной скорости, PAM4 и NRZ, тестирование PCS/FEC, инъекция и анализ ошибок FEC, высокоточное измерение задержки, поддержка PTP и автоматизация через REST, Python, Tcl и Java API

AresONE 800GE OSFP800-M 4_8-Port Test Systems_RU.pdf

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

Keysight Technologies

Все товары бренда
