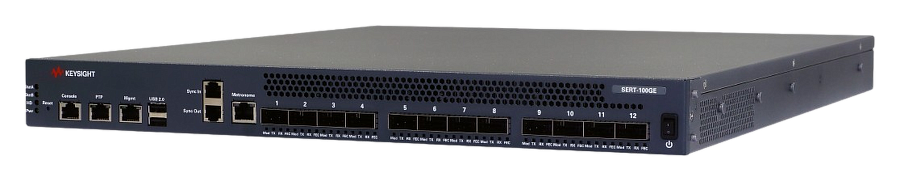

Keysight IXIA Switch and Edge Router Tester 100GE — 12-портовая тестовая система Ethernet
Keysight IXIA Switch and Edge Router Tester 100GE — 12-портовая тестовая система 1U для функционального и нагрузочного тестирования коммутаторов и пограничных маршрутизаторов. Поддерживает 100/50/40/25/10GE, генерацию и анализ трафика на полной линейной скорости, FEC, Auto Negotiation, Link Training, а также эмуляцию маршрутизации, MPLS, Carrier Ethernet, VXLAN/EVPN, Segment Routing и SDN.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Keysight IXIA Switch and Edge Router Tester 100GE — 12-портовая тестовая система 1U для функционального и нагрузочного тестирования коммутаторов и пограничных маршрутизаторов. Поддерживает 100/50/40/25/10GE, генерацию и анализ трафика на полной линейной скорости, FEC, Auto Negotiation, Link Training, а также эмуляцию маршрутизации, MPLS, Carrier Ethernet, VXLAN/EVPN, Segment Routing и SDN.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Keysight IXIA Switch and Edge Router Tester 100GE — 12-портовая тестовая система Ethernet
Задача: масштабирование сети 100GE, сокращение времени вывода на рынок и оптимизация бюджета тестирования
Разделение control plane и data plane на рынке 100GE, а также всё больший акцент на валидации data plane терабитами реалистичного трафика при умеренном объёме тестирования control plane или без него создают спрос на тестовое оборудование, ориентированное на проверку таких устройств. Перенос обработки от ядра сети к edge-маршрутизаторам формирует иные требования к тестированию устройств и сетей.
Появление 400GE, 800GE и 1.6TE вынуждает производителей сетевого оборудования и разработчиков чипсетов одновременно работать с несколькими поколениями Ethernet-устройств, удерживая расходы на НИОКР под контролем.
Существующие решения на рынке относятся либо к высокопроизводительному верхнему сегменту, либо обладают недостаточной производительностью. Оба варианта плохо подходят для масштабирования, необходимого при тестировании Edge Router.
Решение: 12-портовая платформа 100GE для тестирования коммутаторов и Edge Router
Keysight Switch and Edge Router Tester 100GE адаптирован для тестирования data plane traffic и Edge Router.
Сочетая возможности data plane и control plane, Switch and Edge Router Tester 100GE предназначен для тестирования edge-устройств. Система обеспечивает трафик data plane на линейной скорости и control plane средней интенсивности, измерение задержки с наносекундной точностью, а также сложную протокольную статистику и статистику трафика.
12-портовый вариант с нативным NRZ представляет собой масштабируемое решение, позволяющее объединять сотни тестовых портов в одном временном домене. Каждый физический порт поддерживает пять скоростей: 100 / 50 / 40 / 25 / 10GE, при этом владение ресурсом назначается отдельно для каждого физического порта.
Ключевые особенности
•Benchmark-тестирование data plane, производительности эмуляции протоколов и масштаба коммутаторов и Edge Router с поддержкой 100 / 50 / 40 / 25 / 10GE.
•Использование стандартных RFC benchmark-тестов в крупных тестовых стендах с сотнями портов в одном тесте и одном временном домене.
•Платформа для оценки 100GE и многоскоростных ASIC, FPGA и аппаратных коммутационных фабрик, использующих электрический интерфейс с NRZ-кодированием на полной линейной скорости.
•Поддержка повышенной мощности и охлаждения на всех фронтальных портах QSFP28 для работы с дальнодействующей оптикой.
•Мультивендорная совместимость при тестировании 100GE, 50GE, 40GE, 25GE и 10GE между различными скоростями с использованием подключаемых оптических трансиверов, Active Optical Cable (AOC) и пассивных медных Direct Attach Cable (DAC).
•Инструментальные функции Keysight, включая floating timestamp, sequence number, flow identification и data integrity.
•Измерение высокой задержки для каждого пакета с разрешением 2,5 нс на всех скоростях.
•Поддержка Forward Error Correction (FEC) для 50GE и 100GE.
•Внесение пакетных ошибок: CRC, runt, giant, checksum errors и out of sequence.
•Поддержка пассивных медных DAC длиной до 5 м и AOC.
•Поддержка Auto-Negotiation и Link Training для 25GE / 50GE / 100GE.
•Поддержка оптических и медных сред подключения с CMIS.
•Нативная IxOS поверх платформы KCOS и поддержка IxExplorer с автоматизацией через Tcl.
•Поддержка приложения IxNetwork через Windows UI или web UI, а также автоматизация через RestAPI, Python, Tcl, Perl или Ruby.
•Программные пакеты протоколов, упрощающие заказ и специально сформированные для Switch and Edge Router Tester 100GE.
•Захват control plane и data plane.
•Возможность объединения нескольких шасси.
•Управление ppm для каждой Resource Group (4 физических порта).
Характеристики
•Генератор трафика 100GE — 12 × 100G портов.
•Тестирование коммутаторов ЦОД: throughput коммутационной фабрики, load balancing и failover.
•Валидация control plane и data plane Edge Router.
•Квалификация трансиверов и тестирование возможностей L1.
•5 скоростей: 100 / 50 / 40 / 25 / 10GE.
•NRZ.
•Стандартный форм-фактор 1U.
•Отдельное владение каждым фронтальным портом.
•Экономически эффективный баланс производительности.
Технические характеристики
| Описание продукта | Switch and Edge Router Tester 100GE |
| Партномера | 944-1450, 947-5150 |
| Аппаратные характеристики системы | |
| RU / количество портов | 1RU / 12 портов |
| Физические интерфейсы | 12 нативных портов QSFP28 NRZ Также поддерживаются QSFP+ и SFP28 |
| Поддерживаемые скорости на порт | 1×100GE 2×50GE 1×40GE 4×25GE 4×10GE |
| Количество пользователей | 12 пользователей (один пользователь на физический порт) |
| Протоколы интерфейса IEEE | •IEEE 802.3 100GBASE-R LAN •IEEE P802.3bj •IEEE P802.3bm •IEEE P802.3by •IEEE 802.3ba •IEEE 802.3ae |
| Спецификация консорциума 25G/50G | Поддержка скоростей 25GE и 50GE совместима с версией 1.6 спецификации |
| Расширенная поддержка Layer 1 | 100GE: •Auto-negotiation (AN), Clause 73 для пассивного медного DAC •Link training для медной среды 100GE, Clause 73 •Ethernet Forward Error Correction RS-FEC, Clause 91 •FEC statistics: -RS-FEC Corrected and Uncorrected Codeword Counts •Возможность независимо включать или отключать AN вместе с Link Training либо FEC, или позволить настройкам IEEE по умолчанию автоматически управлять совместимостью 50GE: •Auto-negotiation (AN), Clause 73 для пассивного медного DAC. Совместимо с 25G/50G Consortium v 1.6 (используется 25G CID) •Link Training (LT) для медной среды DAC 50GE (Clause 93, 110); примечание: шаблоны link training Clause 72 не поддерживаются •Ethernet Forward Error Correction: •FC-FEC, Clause 74 для BASE-R PHYs •RS-FEC, Clause 91 для 50GBASE-R PHYs •FEC statistics: -RS-FEC Corrected and Uncorrected Codeword Count -FC-FEC Corrected and Uncorrected Block Count -FC-FEC Corrected Error Bits •Возможность независимо включать или отключать AN вместе с Link Training либо FEC, или позволить настройкам IEEE по умолчанию автоматически управлять совместимостью •Независимые fan-out порты с физической fan-out средой — до 2×50GE на один порт QSFP28 40GE: •Link training для медной кабельной среды, Clause 73 25GE: •Auto-negotiation (AN), Clause 73 для пассивного медного DAC. Совместимо с 25G/50G Consortium v 1.6 (используется 25G CID) •Link Training (LT) для медной среды DAC 25GE (Clause 93, 110) •Ethernet Forward Error Correction: •RS-FEC, Clause 108 для 25GBASE-R PHYs •RS-FEC corrected and uncorrected codeword count 10GE: •Независимые fan-out порты с физической fan-out средой — до 4×10GE на порт |
| Поддержка оптических трансиверов | •100GBASE-SR4 и 4×25GBASE-SR QSFP28 для многомодового волокна •100GBASE-LR4 QSFP28 для одномодового волокна •100GE PSM4 QSFP28 для одномодового волокна •100GE CWDM4 QSFP28 для одномодового волокна •40GBASE-PLR4 QSFP+ для одномодового волокна •25GBASE-SR для многомодового волокна •25GBASE-LR для многомодового волокна •10GBASE-SR для многомодового волокна •10GBASE-LR для многомодового волокна |
| Кабельные среды | •100GBASE-SR4 multimode fiber Active Optical Cable (AOC) и MT-MT 12-fiber point-to-point кабели для QSFP28 •100GBASE-CR4, пассивный медный Direct Attached Cable (DAC) длиной до 5 м •50GBASE-CR2 passive copper Direct Attached Cable (DAC) QSFP28-to-2×QSFP28 fan-out media, длиной до 3 м •50GBASE-SR2 multimode fiber Active Optical Cable (AOC), 850 нм, длина 3 м •25GBASE-SR multimode fiber Optical Cable (AOC) и MT-MT 12-fiber point-to-point кабель для QSFP28; доступна длина 3 м •25GBASE-SR multimode fiber MT-to-4×LC fan-out кабель для QSFP28; доступны длины 3 м и 5 м •25GBASE-LR single mode fiber MT-to-4×LC fan-out кабель для QSFP28; доступна длина 3 м •25GBASE-CR passive copper Direct Attached Cable (DAC) point-to-point, длиной до 5 м •25GBASE-CR passive copper Direct Attached Cable (DAC) QSFP28-to-4×SFP28 fan-out media, длиной до 5 м |
| Габариты устройства | 438 мм × 549 мм × 44 мм (Ш × Г × В) |
| Масса устройства | 9,2 кг (20,2 lb) |
| Электрические характеристики | Работа от 100–240 VAC, 50/60 Hz |
| Максимальный ток AC: 3,8 A (100 V) – 1,6 A (240 V) | |
| Расчётный номинал защитного устройства на входе AC (автомат здания) – 20 A | |
| Максимальная потребляемая мощность (W) – 380 W | |
| Требуется один (1) источник питания | |
| Температура (окружающий воздух) | Рабочая температура: 5°C–35°C Температура хранения: -40°C–70°C |
| Влажность (окружающий воздух) | Рабочая относительная влажность: 10%–85% RH (без конденсации) Относительная влажность при хранении: 5%–90% RH (без конденсации) |
| Максимальное количество шасси в одной тестовой топологии | 8 шасси или 96×100GE, 192×50GE, 96×40GE, 384×25GE, 384×10GE портов •Metronome Timing System (942-0090) используется для синхронизации в общей сложности восьми или более шасси одновременно. |
| Характеристики передачи | |
| Transmit engine | Генерация пакетов на линейной скорости с временными метками, номерами последовательности, контролем целостности данных и сигнатурами групп пакетов |
| Макс. потоков на порт и скорость | •1×100GE: 256 (на физический порт) •2×50GE: 128 (на fan-out) •1×40GE: 256 (на fan-out) •4×25GE: 64 (на fan-out) •4×10GE: 64 (на fan-out) |
| Управление потоками | •Изменение скорости на лету •Поддержка расширенного планировщика потоков |
| Минимальный размер кадра | •61 байт на всех скоростях |
| Максимальный размер кадра данных | 16 000 байт на всех скоростях |
| Максимальный размер протокольного кадра | 100G / 40G – 12 000 байт Остальные скорости – 8 000 байт |
| Priority flow control | 1 очередь |
| Управление длиной кадра | Fixed, increment by user-defined step, weighted pairs, uniform, repeatable random |
| User-Defined Fields (UDF) | •Fixed, counter (increment or decrement by user-defined step), value list и random configurations. •До 4 UDF с поддержкой fixed, nested counter, random configurations (32-bit или 2×16-bit wide) либо value list configurations (64-bit, 2×32-bit, 4×16-bit или 4×8-bit wide). •До 4 дополнительных UDF с поддержкой fixed, counter, random configurations (32-bit или 2×16-bit wide). •Split UDFs (например, конфигурация 2×16) поддерживают различный byte offset для каждого сегмента UDF. •Всего UDF могут определять до 24 полей или 48 байт. |
| Physical coding sublayer | PCS Layer Stats |
| Аппаратная генерация checksum | L2TP/IPv4/IGMP/GRE/TCP/UDP/ICMP/GTP/LISP Good/Bad Checksum Generation |
| Link fault signaling | Все скорости |
| Разрешение измерения задержки | 2,5 нс |
| Компенсация собственной задержки | Да |
| Регулировка тактовой частоты линии передачи | +/- 100 ppm |
| Transmit/receive loopback | Да |
| Характеристики приёма | |
| Receive engine | Фильтрация и захват пакетов на линейной скорости, измерение задержки в реальном времени и inter-arrival time для каждой группы пакетов, контроль целостности данных и проверка последовательности |
| Отслеживаемые receive flows на порт | 100G: 32K, 50G: 16K, 25G/10G: 8K |
| Фильтры (User-Defined Statistics, UDS) | Доступно до 6 счётчиков |
| Аппаратный capture buffer (standard) | 1 MB / Resource Group (4 порта) |
| Стандартная статистика и скорости | Link state, line speed, frames sent, valid frames received, bytes sent/received, fragments, undersize, oversize, CRC errors, VLAN tagged frames, 6 user-defined stats, capture trigger (UDS 3), capture filter (UDS 4), 8 QoS counters, data integrity frames, data integrity errors, sequence and advanced sequence checking frames, sequence checking errors, ARP и PING requests and replies, FEC statistics: RS-FEC Corrected and Uncorrected Block Counts, FEC Corrected Error Bits, FEC Sync |
| Измерения Latency / jitter | Cut-through, store and forward, forwarding delay, latency/jitter, MEF jitter и inter-arrival time |
| Счётчики статистики receive-side PCS lanes на порт | PCS Sync Errors, Illegal Codes, Remote Faults, Local Faults, Illegal Ordered Set, Illegal Idle, Illegal SOF, Out of Order SOF, Out of Order EOF, Out of Order Data, Out of Order Ordered Set, 100G Lane Stats |
| Статистика и индикаторы 100GE Physical Coding Sublayer (PCS) на стороне приёма | Возможности тестирования PCS transmit и receive по IEEE 802.3ba включают: для каждой PCS lane — receive lanes statistics: PCS Sync Header и Lane Marker Lock, Lane Marker mapping, Relative Lane deskew до 104 микросекунд для 100GE, счётчики Sync Header и PCS Lane Marker Error, индикаторы Loss of Synch Header и Lane Marker, а также BIP8 errors |
| Поддержка протоколов Layer 2–3 | |
| Технология | Протокол |
| Routing and switching | BGP4/BGP4+, OSPFv2/v3, ISISv4/v6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, STP/RSTP/MSTP, PVST+/RPVST+ |
| Software Defined Network | Segment Routing MPLS (ISIS, OSPFv2, OSPFv3, BGP), Segment Routing IPv6 (ISIS, OSPFv3,L3VPN, EVPN), BGP Link State (BGP-LS), PCEP, BGP SR TE Policy, BGP FlowSpec, Netconf, BIER, Flex-Algo (ISIS, OSPFv2), Seamless BFD, G-SRv6, gRIBI, OpenFlow |
| MPLS | RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, LDP L2VPN (PWE/VPLS), BGP VPLS/VPWS, L3VPN/6VPE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN Rosen Draft, NG Multicast VPN, MPLSoGRE, MPLSoUDP |
| Broadband and authentication | PPPoE/L2TPv2, DHCPv4/DHCPv6, ANCP, IPv6 Autoconfiguration (SLAAC), IGMP/MLD, 802.1x, Bonded GRE HG |
| Carrier Ethernet & timing | Link OAM (IEEE 802.3ah), CFM/Y.1731, PBB/PBB-TE, ELMI, TWAMP/TWAMP-Light, Sync-E ESMC |
| Data center Ethernet | VXLAN, EVPN VXLAN, OVSDB, GENEVE, DCBX/LLDP, TRILL, Cisco FabricPath, SPBM |
| 5G | eCPRI |
Поддержка приложений
Модели Switch and Edge Router Tester 100GE
IxExplorer: генерация и анализ трафика Layer 2–3 на линейной скорости с тестированием HSE PCS Lanes на стороне Rx.
IxExplorer UI может быть развёрнут в операционной системе Windows.
IxExplorer Tcl API: разработка пользовательских сценариев для тестирования Layer 1–3.
IxNetwork: генерация трафика на линейной скорости с моделированием сервисов, формирующим реалистичный, динамически управляемый data-plane traffic. IxNetwork предназначен для функционального и производительного тестирования с комплексной эмуляцией routing, switching, MPLS, IP multicast, broadband, authentication, Carrier Ethernet и data center Ethernet protocols.
IxNetwork может использоваться через Windows UI или WebUI.
IxNetwork APIs: разработка пользовательских сценариев для тестирования Layer 1–3 с использованием RestAPI, Python, Tcl, Ruby или Perl, а также HLT, HLpy, HLruby, HLperl.
Информация для заказа
| Партномер | Описание |
|---|---|
| Аппаратный комплект | |
| 947-5150 | Keysight, Switch and Edge Router Tester 100GE, аппаратный Ethernet-комплект с NRZ Ethernet на каждом порту; опции скоростей включены |
| Программный комплект | |
| 930-2240 | Keysight IxNetwork Premium Package для Switch and Edge Router Tester 100GE, node-locked perpetual license; ВКЛЮЧАЕТ: IxNetwork Base, RFC2544/2889/3918 QuickTest и эмуляцию протоколов Routing, Switching, MPLS/VPN, Carrier Ethernet, Timing, Data Center Ethernet, Broadband and Authentication, SDN и 5G Transport. |
| 930-2241 | Keysight IxNetwork Basic Package для Switch and Edge Router Tester 100GE (930-2241), node-locked perpetual license; ВКЛЮЧАЕТ: IxNetwork Base, RFC2544/2889/3918 и ITU-T Y.1564 QuickTest, а также эмуляцию IGMP/MLD. |
| 930-2242 | Keysight IxNetwork Routing/Switching/MPLS/VPN Package для Switch and Edge Router Tester 100GE, node-locked perpetual license; ВКЛЮЧАЕТ: эмуляцию протоколов Routing, Switching и MPLS/VPN; ТРЕБУЕТ: 930-2241 Keysight IxNetwork Basic Package для Switch and Edge Router Tester 100GE. |
| Устройство | |
| 944-1450 | Keysight, Switch and Edge Router Tester 100GE, 12-port, QSFP28, 100GE L2-3 Fixed Chassis. |
| Опции скоростей — 25GE, 40GE, 50GE | |
| 930-1451 | Keysight, Switch and Edge Router Tester 100GE, 4×25GE LICENSE FAN-OUT FIELD UPGRADE Option для приобретённых fixed chassis Switch and Edge Router Tester 100GE |
| 9301452 | Keysight, Switch and Edge Router Tester 100GE, 2×50GE FAN-OUT LICENSE FIELD UPGRADE Option для НОВЫХ приобретений fixed chassis Switch and Edge Router Tester 100GE |
| 930-1453 | Keysight, Switch and Edge Router Tester 100GE, 1×40G/4×10GE FAN-OUT LICENSE FIELD UPGRADE Option для приобретённых fixed chassis Switch and Edge Router Tester 100GE |
| Кабели и трансиверы | |
| Оптические трансиверы QSFP+ и QSFP28 и AOC | |
| QSFP28-DR1-XCVR | Keysight, QSFP28 100GBASE-DR1 100GE pluggable optical transceiver, SMF (single mode), 1310 нм, дальность 500 м. Этот QSFP28-трансивер преобразует оптическую сигнализацию PAM4 в электрическую NRZ. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все AresONE QSFP-DD appliances и Switch and Edge Router Tester 100GE. Для приложений fan-out 4×100GE используется совместно с QSFP-DD-DR4-XCVR (948-0050) и кабелем QSFP-DD-DR4-CBL MT-to-4×100GE LC (942-0138). |
| QSFP28-SR4-XCVR | Keysight, QSFP28 100GBASE-SR4 100GE pluggable optical transceiver, MMF (multimode), 850 нм, дальность 100 м. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все AresONE QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| QSFP28-LR4-XCVR | Keysight, QSFP28 100GBASE-LR4 100GE pluggable optical transceiver, SMF (single mode fiber), 1310 нм, дальность 10 км. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все 100GE CloudStorm load modules, все AresONE QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| QSFP-PLR4-XCVR | Keysight, QSFP+ 40GBASE-PLR4 40GE pluggable optical transceiver, SMF (single mode), 1310 нм, дальность 10 км. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все 100GE CloudStorm load modules, все AresONE-S QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| QSFP28-PSM4-XCVR | Keysight, QSFP28 100GBASE-PSM4 100GE pluggable optical transceiver, SMF (single mode fiber), 1310 нм, дальность 2 км, MPO Connector. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все AresONE QSFP-DD appliances и Switch and Edge Router Tester 100GE. |
| QSFP28-CWDM4-XCVR | Keysight, QSFP28 100GBASE CWDM4 pluggable optical transceiver, SMF (single mode fiber), дальность 2 км, LC connector. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все AresONE QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| 942-0092 | Keysight, QSFP28 Active Optical Cable (AOC), multimode fiber, 850 нм, длина 3 м. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, CloudStorm 2-port load modules и Switch and Edge Router Tester 100GE. |
| Медные DAC QSFP+ и QSFP28 | |
| 942-0071 | Keysight, QSFP-to-QSFP 40GE 40GBASE-CR4 Direct Attach Cable (DAC), passive copper, point-to-point cable, длина 3 м. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все AresONE-S QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| 942-0088 | Keysight, QSFP28 passive copper Direct Attach Cable (DAC), point-to-point, длина 3 м. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, CloudStorm 2-port load modules, все AresONE QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| 942-0093 | Keysight, QSFP28-to-2×50GE QSFP28 Direct Attach Cable (DAC), passive copper, fan-out, длина 3 м. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все AresONE QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| 942-0094 | Keysight, QSFP28-to-4×25GE SFP28 Direct Attach Cable (DAC), passive copper, fan-out, длина 3 м. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все AresONE-S QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| Оптические fan-out кабели QSFP28 и QSFP | |
| 942-0067 | Keysight, MT-to-4×LC fan-out, MMF, кабель длиной 3 м для fan-out 4×10GE и 4×25GE на порт. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все AresONE-S QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. Кабель совместим с QSFP28-SR4-XCVR, 100GBASE-SR4 100GE pluggable transceiver, 850 нм, MMF (QSFP28-SR4-XCVR). |
| 942-0068 | Keysight, MT-to-4×LC fan-out, MMF, кабель длиной 5 м для fan-out 4×10GE и 4×25GE на порт. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все 100GE Novus load modules, все AresONE-S QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. Кабель совместим с QSFP28-SR4-XCVR, 100GBASE-SR4 100GE pluggable transceiver, 850 нм, MMF (QSFP28-SR4-XCVR). |
| QSFP-PLR4-CBL | Keysight, MT-to-4×LC fan-out, SMF, кабель длиной 3 м для fan-out 4×10GE. ТРЕБУЕТ QSFP-PLR4-XCVR, pluggable transceiver 1310 нм, SMF (single mode). СОВМЕСТИМЫЕ ТЕСТОВЫЕ ПРОДУКТЫ: все 100G Novus load modules, все 100G CloudStorm load modules, все AresONE QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. |
| QSFP28-PSM4-CBL | KEYSIGHT, MT-to-4×25GE LC fan-out, SMF, кабель длиной 3 м для fan-out 25GE (942-0127). СОВМЕСТИМЫЕ ТЕСТОВЫЕ ПРОДУКТЫ: все 100GE Novus load modules и Switch and Edge Router Tester 100GE. ТРЕБУЕТ IXIA QSFP28-PSM4-XCVR 100GE PSM4, pluggable optical transceiver, SMF (single mode fiber), 1310 нм, дальность 2 км, MPO connector (948-0037). |
| Оптические трансиверы SFP28 | |
| SFP28-SR-XCVR | Keysight, SFP28 Dual-Rate 25GBASE-SR 25GE и 10GBASE-SR 10GE pluggable optical transceiver, MMF (multimode), 850 нм. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все Novus с поддержкой 10G, все AresONE-S QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. ТРЕБУЕТ QSA28 adapter (948-0072) для Network Test Products. |
| SFP28-LR-XCVR | Keysight, SFP28 Dual-Rate 25GBASE-SR 25GE и 10GBASE-SR 10GE pluggable optical transceiver, MMF (multimode), 850 нм. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все Novus с поддержкой 10G, все AresONE-S QSFP-DD appliances при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE. ТРЕБУЕТ QSA28 adapter (948-0072) для Network Test Products. |
| 948-0072 | Keysight, QSA28 adapter для включения интерфейсов SFP28/SFP56 в режимах NRZ и PAM4. СОВМЕСТИМЫЕ ПРОДУКТЫ ДЛЯ ТЕСТИРОВАНИЯ СЕТЕЙ: все fixed chassis системы AresONE-S QSFP-DD при установленной опции NRZ signaling и Switch and Edge Router Tester 100GE (944-1450). Дополнительную информацию по конфигурации см. в технических описаниях отдельных продуктов и руководствах по оптике и кабелям. |
