Keysight IXIA Novus Mini — компактная тестовая система Ethernet L2–L3
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Keysight Novus Mini — компактный сетевой тестер
Многоскоростное тестирование Ethernet L2–L3 — в любом месте и в любое время
Введение
Keysight Novus Mini — чрезвычайно компактный и портативный сетевой тестер, обеспечивающий полный набор средств тестирования соответствия и производительности Layer 2–3 в доступном форм-факторе.
Платформа поддерживает Time Sensitive Networking (TSN) и предоставляет развитые возможности синхронизации времени, включая синхронизацию с внешним опорным генератором (требуется 4-портовая опция для Novus Mini / 6-портовая опция для Novus Mini Pro).
Novus Mini поддерживает высокопроизводительную эмуляцию протоколов маршрутизации и bridging, генерацию трафика L2–3 на линейной скорости со статистикой и анализом на уровне потоков, а также захват пакетов control plane и data plane.
Ключевые особенности
IxNetwork Web Edition
Веб-приложение IxNetwork предоставляет простой и лёгкий способ подключаться к тестовой системе из любого места и запускать тесты. Пользователь может отказаться от установки тяжёлого клиентского приложения, оставлять тесты выполняться в фоновом режиме и совместно работать с коллегами благодаря встроенному совместному использованию сессий. IxNetwork Web Edition обеспечивает платформенно-независимую среду.
Web Edition включает полнофункциональный GUI для настройки тестов IxNetwork и REST API browser. Возможность переключения между GUI и REST API browser упрощает автоматизацию.

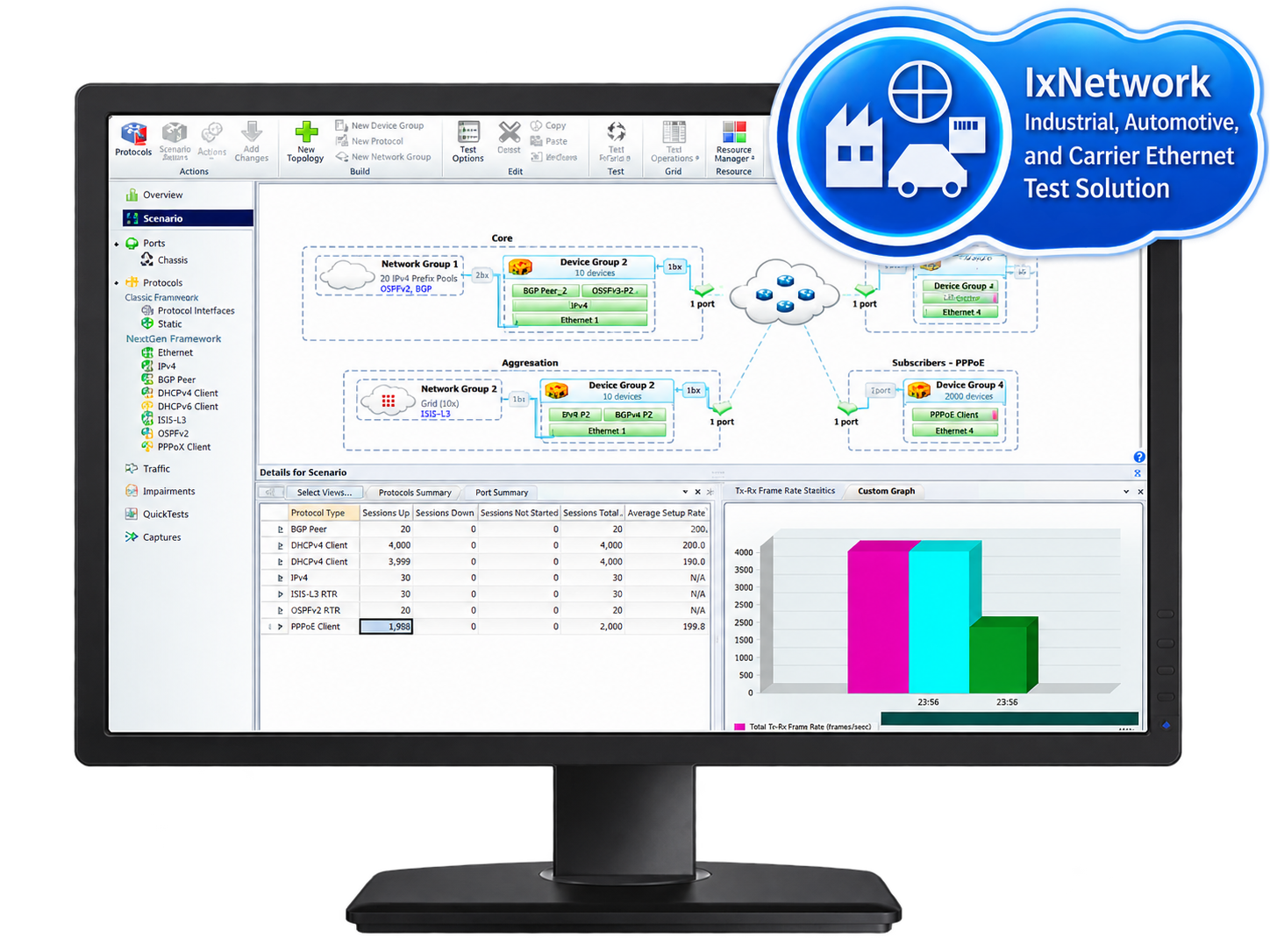

Рисунок 1. IxNetwork Web Edition
Веб-приложение IxNetwork поддерживает генерацию трафика и измерения, обеспечивающие высокую точность и производительность. Развитый генератор трафика интегрирован с протоколами control plane.
Рисунок 2. Представление трафика IxNetwork
Веб-интерфейс IxNetwork содержит мощный просмотрщик статистики для анализа результатов в реальном времени и формирования комплексных отчётов.
Рисунок 3. Просмотрщик статистики IxNetwork
Встроенный инструмент захвата IxNetwork позволяет захватывать трафик control plane и data plane. Интегрированный анализатор позволяет запускать и фильтровать захват пакетов control plane и data plane на основе задаваемых пользователем полей пакетов. Захваченные пакеты можно сохранить и позднее открыть во встроенном модуле Wireshark Novus Mini.
Рисунок 4. Настройка анализатора IxNetwork
Рисунок 5. Декодирование захвата IxNetwork
Benchmark-тестирование устройств с Quick Test
Quick Test позволяет запускать наборы benchmark-тестов RFC, включая RFC2544 и RFC2889, через упрощённый пользовательский интерфейс. Сложные тесты выполняются буквально за два-три щелчка мыши, что помогает оценивать производительность различных устройств сетевой инфраструктуры.
Рисунок 6. Редактор IxNetwork
Проверка совместимости с Keysight Network Conformance (KNC)
Keysight Network Conformance — web-инструмент на базе движка IxNetwork, предоставляющий общую платформу для решений по тестированию соответствия. KNC позволяет быстро просматривать доступные conformance-тесты, формировать плейлисты выбранных тест-кейсов, настраивать и выполнять тесты и создавать отчёты.
Благодаря web-архитектуре KNC работает через браузер и не зависит от операционной системы. Он предоставляет простой интерфейс, live logs, консолидированные отчёты и историю запусков. Также можно загружать execution logs и packet captures для диагностики и отладки.
KNC поддерживает ручной режим, при котором выполнение приостанавливается на шагах, требующих настройки DUT. REST API позволяет интегрировать KNC в существующие среды автоматизации и CI/CD.
Рисунок 7. Представление редактирования IxNetwork
Портативность, энергопотребление и производительность
Novus Mini оснащён мощными многоядерными многопоточными сетевыми процессорами и использует архитектуру Keysight следующего поколения для высокоточных измерений. Компактный форм-фактор, доступная стоимость и сниженное энергопотребление делают Novus Mini подходящим для задач высокопроизводительного тестирования при ограничениях по месту, мощности и бюджету.
Одно фиксированное шасси Novus Mini может эмулировать несколько конечных точек time-sensitive трафика. Система обеспечивает повышенную точность измерения задержки с разрешением до 3,2 нс и линейную производительность, включая работу с малыми кадрами 64 байта.
Ключевые возможности

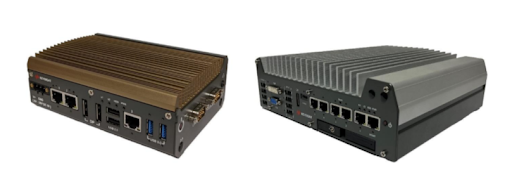

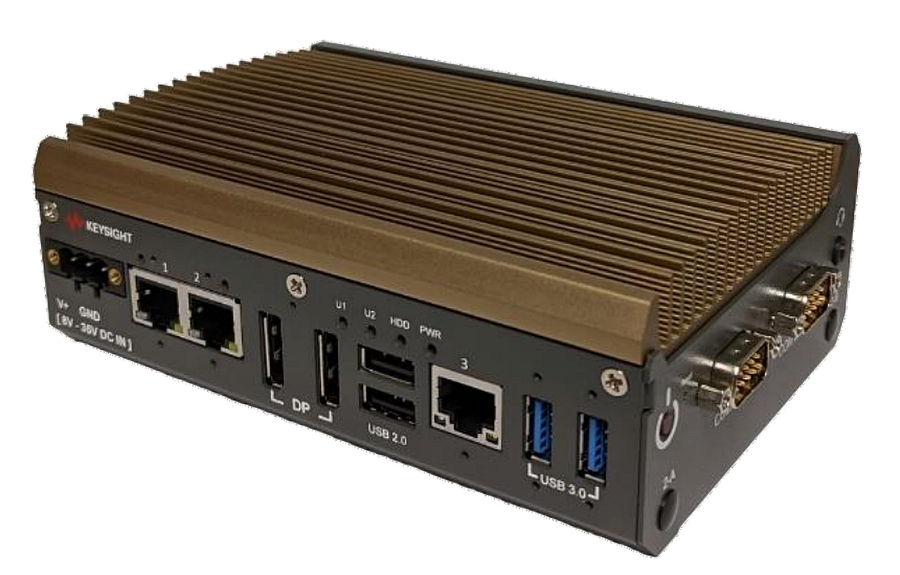

Novus Mini
Novus Mini — интерфейсы синхронизации

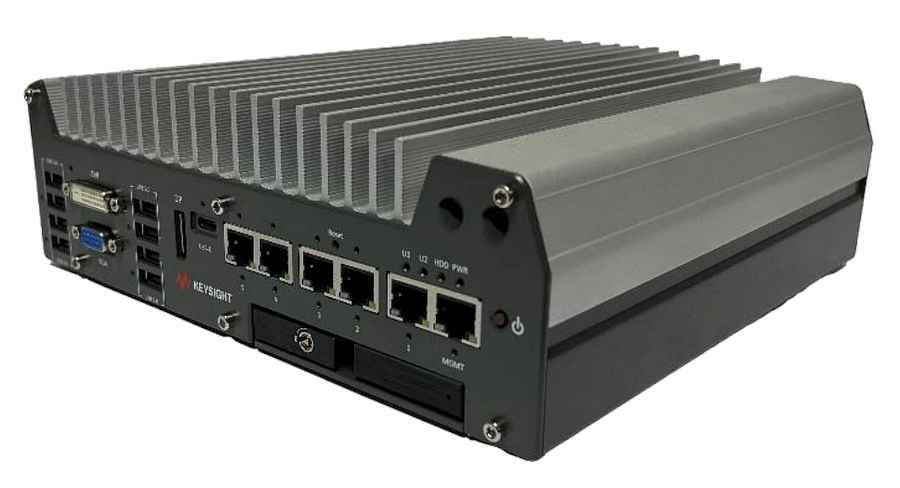

Novus Mini Pro
Novus Mini Pro — интерфейсы синхронизации
Технические характеристики — Novus Mini
| Параметр | 3 порта | 4 порта |
|---|---|---|
| Скорости портов | 2.5GE / 1GE / 100M / 10M | 2.5GE / 1GE / 100M / 10M |
| Партномер | NTNM00100A option 003 | NTNM00100A option 004 |
| Аппаратные характеристики | ||
| Физические интерфейсы | RJ-45 | |
| CPU и память | Многоядерный процессор, 16 ГБ CPU memory на устройство | |
| Кабельная среда | CAT5e CAT6 CAT6A | |
| Габариты | 2.2" (В) × 6.02" (Ш) × 4.25" (Г) 56 × 153 × 108 мм | |
| Масса | Только устройство: 2.11 lb (0,96 кг) | |
| Температура окружающего воздуха | Рабочая: 32–104 °F (0–40 °C) Хранение: -13–185 °F (-25–85 °C) | |
| Питание | Вход: 100–240 VAC, 50–60 Hz, 1.4 A Выход: 20 VDC, 6 A; максимальная мощность 120 W | |
| Влажность | Рабочая: 10–90%, без конденсации Хранение: 0–85%, без конденсации | |
| Характеристики передачи | ||
| Transmit Engine | Генерация пакетов на линейной скорости с временными метками, sequence numbers, data integrity signature и packet group signatures | |
| Макс. потоков на порт | 64 | |
| Управление потоками | Изменение скорости и длины кадра на лету, последовательный и расширенный планировщик потоков | |
| Минимальный размер кадра | 1GbE и 100MbE: 64 байта на полной линейной скорости | |
| Максимальный размер кадра | 1500 байт | |
| Максимальный Jumbo Frame | 9728 байт | |
| Управление длиной кадра | Fixed, increment с задаваемым шагом, weighted pairs, uniform, repeatable random, IMIX, Quad Gaussian | |
| User-Defined Fields (UDF) | Fixed, increment/decrement с задаваемым шагом, sequence, value list и random | |
| Генерация ошибок | Bad checksum generation | |
| Аппаратная генерация checksum | Генерация и проверка checksum для IPv4 | |
| Разрешение измерения задержки | 3,2 нс | |
| Характеристики приёма | ||
| Receive Engine | Фильтрация и захват пакетов на линейной скорости, real-time latency и inter-arrival time для каждой группы пакетов, контроль целостности данных, sequence и advanced sequence checking | |
| Отслеживаемые Rx-потоки на порт | 4096 trackable flows/port 4096 flow groups/port | |
| Минимальный размер кадра | 64 байта на полной линейной скорости в capture buffer | |
| Capture Buffer | 512 MB на порт | |
| Статистика и скорости | Link state, line speed, frames sent, valid frames received, bytes sent/received, fragments, undersize, oversize, CRC errors, VLAN tagged frames, 6 user-defined stats, data integrity frames/errors, sequence и advanced sequence checking frames, sequence checking errors, Qbv Gate Statistics | |
| Измерения Latency / Jitter | Cut-through, store and forward | |
Технические характеристики — Novus Mini Pro
| Параметр | 6 портов |
|---|---|
| Скорости портов | 2.5GE / 1GE / 100M / 10M |
| Партномер | NTNM01000A option 006 |
| Аппаратные характеристики | |
| Физические интерфейсы | RJ-45 |
| CPU и память | Многоядерный процессор, 16 ГБ CPU memory на устройство |
| Кабельная среда | CAT5e CAT6 CAT6A |
| Габариты | 3.11" (В) × 9.44" (Ш) × 8.85" (Г) 79 × 240 × 225 мм |
| Масса | Только устройство: 9.7 lb (4,4 кг) |
| Температура окружающего воздуха | Рабочая: 32–104 °F (0–40 °C) Хранение: -13–185 °F (-25–85 °C) |
| Питание | Вход: 100–240 VAC, 50–60 Hz, 1.4 A Выход: 20 VDC, 6 A; максимальная мощность 120 W |
| Влажность | Рабочая: 10–90%, без конденсации Хранение: 0–85%, без конденсации |
| Характеристики передачи | |
| Transmit Engine | Генерация пакетов на линейной скорости с временными метками, sequence numbers, data integrity signature и packet group signatures |
| Макс. потоков на порт | 64 |
| Управление потоками | Изменение скорости и длины кадра на лету, последовательный и расширенный планировщик потоков |
| Минимальный размер кадра | 1GbE и 100MbE: 64 байта на полной линейной скорости |
| Максимальный размер кадра | 1500 байт |
| Максимальный Jumbo Frame | 9728 байт |
| Управление длиной кадра | Fixed, increment с задаваемым шагом, weighted pairs, uniform, repeatable random, IMIX, Quad Gaussian |
| User-Defined Fields (UDF) | Fixed, increment/decrement с задаваемым шагом, sequence, value list и random |
| Генерация ошибок | Bad checksum generation |
| Аппаратная генерация checksum | Генерация и проверка checksum для IPv4 |
| Разрешение измерения задержки | 3,2 нс |
| Характеристики приёма | |
| Receive Engine | Фильтрация и захват пакетов на линейной скорости, real-time latency и inter-arrival time для каждой группы пакетов, контроль целостности данных, sequence и advanced sequence checking |
| Отслеживаемые Rx-потоки на порт | 4096 trackable flows/port 4096 flow groups/port |
| Минимальный размер кадра | 64 байта на полной линейной скорости в capture buffer |
| Capture Buffer | 512 MB на порт |
| Статистика и скорости | Link state, line speed, frames sent, valid frames received, bytes sent/received, fragments, undersize, oversize, CRC errors, VLAN tagged frames, 6 user-defined stats, data integrity frames/errors, sequence и advanced sequence checking frames, sequence checking errors, Qbv Gate Statistics |
| Измерения Latency / Jitter | Cut-through, store and forward |
Поддержка протоколов Layer 2–3 — Novus Mini и Novus Mini Pro
| Область | Поддерживаемые протоколы |
|---|---|
| Routing and Switching | BGPv4 / BGPv6; ISISv4 / ISISv6; OSPFv2 / OSPFv3; PIM-SM / PIM-SSM; BFD; STP / RSTP / MSTP; LACP / Static LAG / Protocols over LACP (PoLACP) |
| MPLS | RSVP-TE P2P / RSVP-TE P2MP; LDP / LDPv6 / mLDP; L3 MPLS VPN / 6VPE / 6PE; L2 LDP VPN / PWE / VPLS; BGP VPLS / VPWS; BGP RFC3107; EVPN / PBB-EVPN; Multicast VPN; NG MPLS OAM; MPLS over GRE; MPLS over UDP |
| Broadband and Authentication | PPPoE / L2TPv2; DHCPv4 / DHCPv6; DHCPv4 / DHCPv6 over EoGRE; IPv6 Autoconfiguration (SLAAC); Bonded GRE; IGMP / MLD; 802.1x; ANCP |
| Time Sensitive Networking | IEEE 802.1AS-2011 и IEEE 802.1AS-2020 (General Precision Time Protocol); IEEE 802.1Qav; IEEE 802.1Qbv; IEEE 802.1Qat; IEEE 802.1CB; IEEE 802.1Qci; IEEE 1722 (AVTP); Netconf |
| TSN over 5G — только Novus Mini Pro | TSN protocols for 5G Networks, включая эмуляцию NW-TT и DS-TT. |
| Industrial Ethernet | CFM IEEE 802.1ag; Service OAM ITU-T Y.1731; IEEE 1588v2 (PTP) |
| Data Center Ethernet | DCBX / LLDP; FCoE Forwarder; FabricPath; TRILL |
| Software Defined Network — только Novus Mini Pro | Segment Routing BGP Prefix SID; Segment Routing ISIS; Segment Routing OSPF; Segment Routing v6 / G-SRv6; Segment Routing v6 / G-SRv6 OAM; BGP FlowSpec; BGP Link State (BGP-LS); BGP SR TE Policy; BIER; OpenFlow; OVSDB; PCEP; S-BFD; GENEVE; VXLAN; VXLAN EVPN; ISIS / OSPFv2 Flex-Algo; gRIBI |
Keysight Network Conformance (KNC)
Keysight TSN Conformance for Novus Mini and Novus Mini Pro (NTNCM0100A)
| Стандарт | Область покрытия | Сценарии |
|---|---|---|
| IEEE 802.1AS — Timing & Synchronization | Sequence Id validation Pdelay request interval validation Announce message validation Message packet format validation | 15 |
| IEEE 802.1AS-2020 — Timing & Synchronization for TSN | Domain number validation PTP Message Header Validation | 7 |
| IEEE 802.1Qbv — Time Aware Shaper | Verification of Gate Open & Gate Close States Verification of queueMaxSDU Verification of minimum & maximum cycle time Verification of transmission window Verification for Window Violation Verification for Configuration Update over Netconf | 23 |
| IEEE 802.1Qci — Per Stream Filtering & Policing | Verification of "GateClosedDueToInvalidRx" scenario Verification of "GateClosedDueToOctetsExceeded" scenario Verification of "StreamBlockedDueToOversizeFrame" scenario | 15 |
| IEEE 802.1CB — Frame Replication & Elimination for Reliability | Verification of Stream Identification Function Verification of Stream Replication Verification of Stream Recovery Function | 18 |
Avnu Conformance Bundle for Novus Mini and Novus Mini Pro (NTNCM0200A)
| Стандарт / компонент | Область покрытия | Сценарии |
|---|---|---|
| IEEE 802.1AS-2020 Timing & Synchronization — для Bridges и End points | Common Minimal Time Aware System Site Sync State Machine Validation Port Sync Receive State Machine Validation Clock Slave Sync State Machine Validation Best Leader Clock Algorithm Validation Port Announce Receive State Machine Validation Port Announce Information State Machine Validation Port Role Selection State Machine Validation Clock Master State Machine Validation Media-independent Leader Validation Port Announce Transmit State Machine Validation Media Dependent, Full Duplex, Point to Point Link Validation Sync Receive State Machine Validation Sync Send State Machine Validation Pdelay Req State Machine Validation Pdelay Resp State Machine Validation gPTP Management Avnu Specific Test Cases for gPTP Signaling Message Conformance Bridge Specific Test Cases | 153 |
| IEEE 802.1Qbv — Time Aware Shaper — для Bridges и End Points | Verification of transmission & rejection behavior for bridges and end points Verification of Cycle Time Verification of Cycle time duration not equal to control list duration Dynamic Schedule Changes Validate maximum dynamic schedule change request to schedule change interval | 26 |
| Standard — Switch: IEEE 802.1Q — Forwarding & Queuing of Time Sensitive Streams — только Bridges | Non-SR Traffic Bandwidth is Work Conserving One SR class, One Ingress, One Egress Algorithm Validation One SR class and Line-Rate interfering traffic Maximum Reservation check Minimum Reservation and FDB check AVB Boundary ports properly regenerate per SR class | 9 |
| Standard — Industrial: IEEE 802.1Qbv — Time Aware Shaper — для Bridges | Verification of transmission & rejection behavior for bridges Verification of Cycle Time | 17 |
| Standard — Automotive: IEEE 802.1AS-2011 Timing & Synchronization — для Bridges и End points | Раздел 1 — gPTP Tests Derived from Automotive CDS Specification Common AED Test Cases AED with Master Ports AED with Slave Ports AED Bridge only tests Раздел 2 — Automotive gPTP Tests Derived from IEEE 802.1AS Minimal Time Aware System Site Sync State Machine Port Sync Receive State Machine Clock Slave Sync State Machine Clock Master State Machine Media Dependent, Full Duplex, Point to Point Link Sync Receive State Machine Sync Send State Machine Pdelay Request State Machine Pdelay Response State Machine Signaling Messages Avnu Specific Test Cases for gPTP Раздел 3 — Bridge Specific Test Cases Site Sync State Machine Port Sync Send State Machine Media Dependent Point to Point full duplex link Sync Send State Machine Avnu Specific Tests for gPTP | 104 |
| End station Test Plan for Automotive — Media Formats and SR Classes | Раздел 1 — AVTP General Requirements for Automotive Ethernet Devices (AEDs) AED AVTP Common Header Talker Format Tests AED AVTP Common Stream Header Talker Format Tests Раздел 2 — AED-V MPEG-TS 61883-4 Video Formats AED-V MPEG-TS 61883-4 Talker Tests Раздел 3 — AVTP Audio Format (AAF) AED-A AAF Talker Format Tests AED-A AAF Talker Additional Requirements AED-A Listener Tests Раздел 4 — AED-V Compressed Video Formats (CVF) AED-V MJPEG CVF Talker Tests AED-V MJPEG CVF End station Functional Verification AED-V H264 CVF Talker Tests AED-V H.264 CVF Endstation Functional Verification AED-V Additional CVF Requirements Раздел 5 — Audio Clock Reference Format AED-C Audio Sample CRF (CRF-A) Talker Tests AED-C Audio Sample CRF (CRF-A) Listener Tests Раздел 6 — Stream Reservation Classes Stream Reservation AED Endstation Talker / Listener Tests | 73 |
| Test Plan for Automotive — Exception Handling | Раздел 1 — Exception Handling Ethernet Exceptions IEEE 802.1AS Exceptions IEEE 1722 Media Stream Exceptions | 29 |
| Test Plan for Automotive — Diagnostic Counters | Раздел 1 — Diagnostic Counters gPTP Diagnostic Counters 1722 Diagnostic Counters | 34 |
| Test Plan for Automotive — Network & Device Startup | Раздел 1 — Network and Device Startup Ethernet Interface Configuration States and Events Test Mode and Status Message Structure | 21 |
| Bridge Test Plan for Automotive — SR Classes and Forwarding and Queuing Enhancements for Time-Sensitive Streams | Раздел 1 — Forwarding and Queuing for Time-Sensitive Streams Forwarding Process Validation Credit-Based Shaper Algorithm Validation Priority Regeneration on Bridge supporting AVB and non-AVB Domain ports | 21 |
Информация для заказа
Аппаратная часть Novus Mini — обязательно
| Партномер | Опция | Описание |
|---|---|---|
| NTNM00100A | 003 — 3 порта | Шасси Novus Mini с 3 портами и портом управления с входящим в комплект адаптером USB-to-Ethernet |
| NTNM00100A | 004 — 4 порта | Шасси Novus Mini с 4 портами и портом управления с входящим в комплект адаптером USB-to-Ethernet. Также включает вход 1PPS, выход 1PPS и выход 10 MHz |
Аппаратная часть Novus Mini Pro — обязательно
| Партномер | Опция | Описание |
|---|---|---|
| NTNM01000A | 006 — 6 портов | Шасси Novus Mini Pro с 6 портами и портом управления. Также включает вход 1PPS, выход 1PPS и выход 10 MHz |
IxNetwork Web Edition — обязательно
| Партномер | Опции | Описание |
|---|---|---|
| NTNM00100A | 003 — 3 порта | Шасси Novus Mini с 3 портами и портом управления с входящим в комплект адаптером USB-to-Ethernet |
| NTNM00100A | 004 — 4 порта | Шасси Novus Mini с 4 портами и портом управления с входящим в комплект адаптером USB-to-Ethernet. Также включает вход 1PPS, выход 1PPS и выход 10 MHz |
| NTNM01000A | 006 — 6 портов | Шасси Novus Mini Pro с 6 портами и портом управления. Также включает вход 1PPS, выход 1PPS и выход 10 MHz |
| NTXNM0100A | SW-LIC-01 Perpetual license SW-SUB-01 Subscription | Базовый пакет IxNetwork для Novus Mini и Novus Mini Pro. Включает RFC2544/2889/3918 QuickTest |
| NTXNM0150A | SW-LIC-01 Perpetual license SW-SUB-01 Subscription | IxNetwork Basic plus gPTP для Novus Mini и Novus Mini Pro. Включает gPTP (802.1AS-2011 и 802.1AS-2020) |
| NTXNM0200A | SW-LIC-01 Perpetual license SW-SUB-01 Subscription | IxNetwork Basic plus TSN для Novus Mini и Novus Mini Pro. Включает TSN — gPTP (802.1AS-2011 и 802.1AS-2020), Qbv Scheduled Traffic, 1CB Redundancy, Qav CBS, MSRP, 1722 и 1733 protocol и Netconf |
| NTXNM1000A | SW-LIC-01 Perpetual license SW-SUB-01 Subscription | IxNetwork Advanced package для Novus Mini и Novus Mini Pro. Включает TSN и routing protocols |
| NTXNM1100A | SW-LIC-01 Perpetual license SW-SUB-01 Subscription | IxNetwork Professional package для Novus Mini Pro. Включает TSN, 5G protocols for TSN (NW-TT and DS-TT emulation), Routing protocols, SDN protocols |
Keysight Network Conformance (KNC) — опционально
| Партномер | Опции | Описание |
|---|---|---|
| NTNCM0100A | SW-LIC-01 Perpetual license SW-SUB-01 Subscription | Avnu Conformance Bundle для Novus Mini. Включает автоматизированные тесты Avnu Automotive, Industrial, Component и Switch test plans |
| NTNCM0200A | SW-LIC-01 Perpetual license SW-SUB-01 Subscription | Keysight TSN Conformance для Novus Mini. Включает автоматизированные тесты 802.1AS, 802.1Qbv, 802.1Qci, 802.1CB |
| NTNCM0300A | SW-LIC-01 Perpetual license SW-SUB-01 Subscription | Комплект Avnu Conformance Bundle (NTNCM0100A) и Keysight TSN Conformance (NTNCM0200A) |
