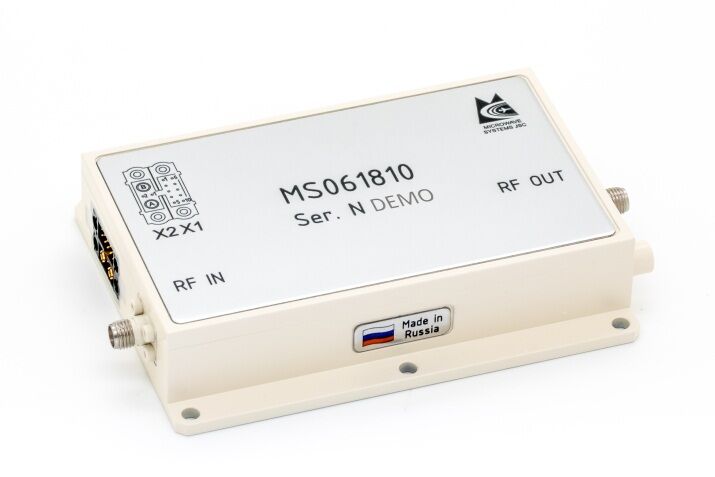

Широкополосный усилитель АО Микроволновые системы MS061810
Усилитель MS061810 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 6 до 18 ГГц. Прибор построен на основе современной GaAs и GaN технологии, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.
Основные особенности
- Мгновенная полоса 2 октавы
- Малые габариты и масса
- Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
- Тонкопленочная ГИС и МИС технология
- Встроенный детектор выходной мощности
- Встроенный скоростной (300 нс) модулятор питания
- Температурная компенсация усиления
- Питание от одного источника питания +27В
Электрические параметры при T = 25 °C, VDC =+27 В 50 Ом
|
Параметры |
Обозн. |
Мин. |
Макс. |
Ед. изм. |
|---|---|---|---|---|
|
Рабочий диапазон частот |
dF |
6 |
18 |
ГГц |
|
Выходная мощность в режиме насыщения |
Psat |
12 |
15 |
Вт |
|
Выходная мощность при Pвх=3 dBm |
P3dBm |
10 |
14 |
Вт |
|
Коэффициент усиления в линейном режиме |
Gss |
42 |
52 |
дБ |
|
Неравномерность АЧХ |
DG |
|
4 |
дБ |
|
КСВН входа и выхода |
VSWR in/out |
|
|
|
|
Напряжение питания 1 |
VDC+ |
26 |
30 |
В |
|
Ток потребления по цепи питания 1 |
I+ |
|
3.5 |
А |
Параметры конструкции
|
Параметры |
Значения |
Ед. изм. |
Огранич. |
|---|---|---|---|
|
Габаритные размеры |
118,9 x 77,6 x 22,1 |
мм |
макс |
|
Масса |
|
кг |
макс |
|
СВЧ соединители |
SMA(f) |
|
|
|
Вводы питания, модуляции, управления |
Разъемы Harwin |
|
|
|
Охлаждение |
Внешний теплоотвод |
|
|

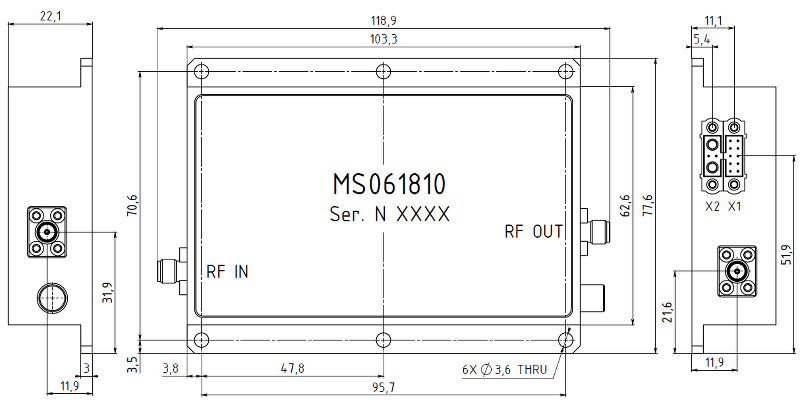

Габаритный чертеж
Характеристики Широкополосный усилитель АО Микроволновые системы MS061810
Документация Широкополосный усилитель АО Микроволновые системы MS061810
|
Модель
Модель
|
Частота, от (МГЦ)
Частота, от (МГЦ)
|
Частота, до (МГЦ)
Частота, до (МГЦ)
|
Мощность (Вт)
Мощность (Вт)
|
Коэффициент усиления (дБ)
Коэффициент усиления (дБ)
|
Режим
Режим
|
Техническое описание
Техническое описание
|
Техническое описание
В наличии
|
|---|---|---|---|---|---|---|---|
| MS00802540 | 800 | 2500 | 55 | 56 | CW | Скачать | По запросу |
| MS010625 | 1000 | 6000 | 35 | 54 | CW | Скачать | По запросу |
| MS020440 | 2000 | 4000 | 48 | 56 | CW | Скачать | По запросу |
| MS020812 | 2000 | 8000 | 16 | 52 | CW | Скачать | По запросу |
| MS021806 | 2000 | 18000 | 8 | 49 | CW | Скачать | По запросу |
| MS061802 | 6000 | 18000 | 2 | 37 | CW | Скачать | По запросу |
| MS061805 | 6000 | 18000 | 7.3 | 44 | CW | Скачать | По запросу |
| MS061806 | 6000 | 18000 | 8 | 49 | CW | Скачать | По запросу |
| MS061810 | 6000 | 18000 | 14 | 46 | CW | Скачать | По запросу |
|
