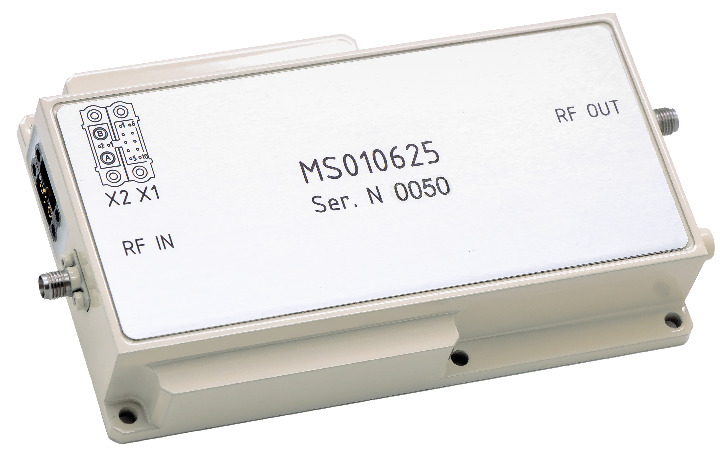

Широкополосный усилитель АО Микроволновые системы MS010625

MS010625 Модель

1000 Частота, от (МГЦ)

6000 Частота, до (МГЦ)

35 Мощность (Вт)

54 Коэффициент усиления (дБ)

27 Напряжение (В)

7.5 Ток (А)

CW Режим

147.5 x 78.6 x 24.0 Размер

Прибор MS010625 - широкополосный СВЧ усилитель мощности диапазона частот 1 – 6 ГГц с типовой выходной мощностью 30 Вт, коэффициентом усиления 54 дБ и неравномерностью коэффициента усиления ±2.0 дБ. MS010625 построен на основе современной GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.

Основные особенности

Выходная мощность 30 Вт
Малые габариты и масса
Цифровое 5-разрядное управление усилением (1дБ ÷ 31 дБ)
Встроенный детектор выходной мощности
Встроенный скоростной (300 нс) модулятор питания
Температурная компенсация усиления
Питание от одного источника питания +27В

Электрические параметры при T=25°C, VDC=+27 В, 50 Ом

Параметры	Обозначение	Мин.	Тип.	Макс.	Ед. изм.
Рабочий диапазон частот	DF	1		6	ГГц
Выходная мощность при Р_вх = 2 мВт в непрерывном режиме	P_sat	27	32		Вт
Коэффициент усиления в линейном режиме	G_ss	52	54	62	дБ
Неравномерность АЧХ	DG		±2.0	±2.5	дБ
КСВН входа/выхода	VSWR in/out		1.2 / 1.4	2.0 / 2.5
Напряжение питания	VDC	26,0	27,0	30,0	В
Ток потребления	I			7,5	А

Параметры конструкции

Параметры	Значения	Ед. изм.	Огранич.
Габаритные размеры	147.5 x 78.6 x 24.0	мм	макс
Масса	<0,45	кг	макс
СВЧ соединители	SMA(f)
Вводы питания, модуляции, управления	X1:HWT M80-5101022 X2 : HWT HW22Y0202N
Охлаждение	Внешний теплоотвод

Габаритный чертеж
