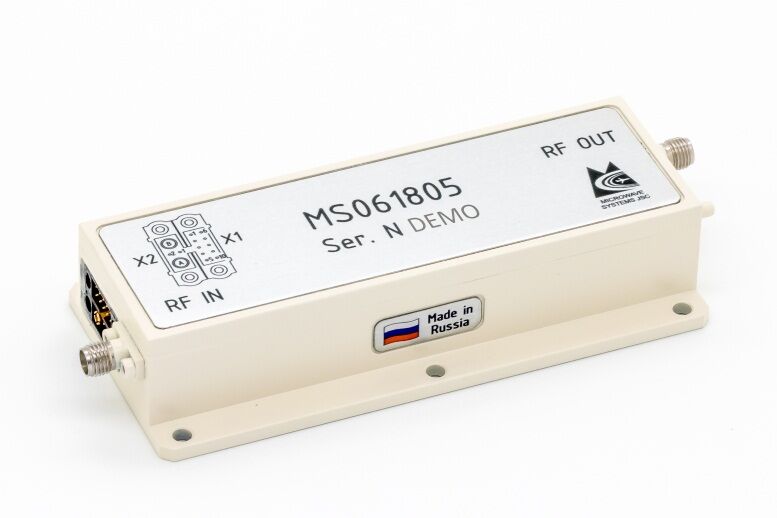

Широкополосный усилитель АО Микроволновые системы MS061805

MS061805 Модель

6000 Частота, от (МГЦ)

18000 Частота, до (МГЦ)

7.3 Мощность (Вт)

44 Коэффициент усиления (дБ)

9 Напряжение (В)

6 Ток (А)

CW Режим

128.9 x 51.6 x 23.1 Размер

Усилитель MS061805 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 6 до 18 ГГц. Прибор построен на основе современных GaAs транзисторов, монолитных интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Усилитель спроектирован для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

Мгновенная полоса более октавы
Малые габариты и масса
Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
Тонкопленочная ГИС и МИС технология
Встроенный детектор выходной мощности
Встроенный скоростной (300 нс) модулятор питания
Температурная компенсация усиления
Питание от одного источника питания +9В

Электрические параметры при T = 25 °C, VDC =+9 В , 50 Ом

Параметры	Обозн.	Мин.	Макс.	Ед. изм.
Рабочий диапазон частот	F	6	18	ГГц
Выходная мощность в непрерывном режиме	P_sat	5		Вт
Выходная мощность при компрессии 2 дБ	P₂_dB	4,5	6,0	Вт
Коэффициент усиления в линейном режиме	G_ss	40	50	дБ
Неравномерность АЧХ	DG		5	дБ
КСВН входа и выхода	VSWR in/out		<2.5
Напряжение питания 1	VDC+	8.6	10	В
Ток потребления по цепи питания 1	I+		6.0	А

Параметры конструкции

Параметры	Значения	Ед. изм.	Огранич.
Габаритные размеры	128,9 x 51,6 x 23,1	мм	макс
Масса	<0.25	кг	макс
СВЧ соединители	SMA(f)
Вводы питания, модуляции, управления	Разъемы Harwin
Охлаждение	Внешний теплоотвод

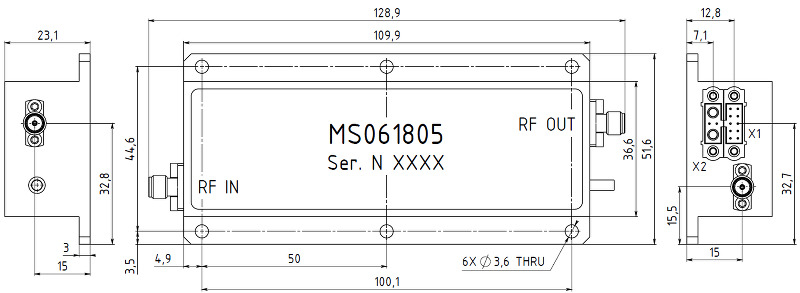

Габаритный чертеж
