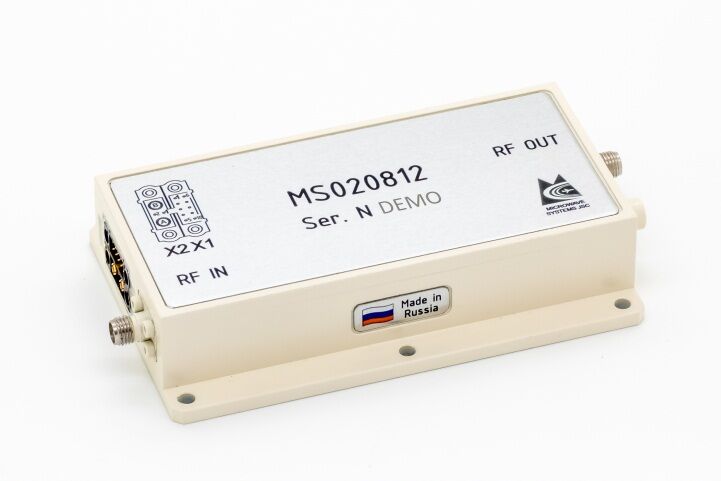

Широкополосный усилитель АО Микроволновые системы MS020812

MS020812 Модель

2000 Частота, от (МГЦ)

8000 Частота, до (МГЦ)

16 Мощность (Вт)

52 Коэффициент усиления (дБ)

27 Напряжение (В)

2.4 Ток (А)

CW Режим

121.9 x 66.9 x 23.2 Размер

Усилитель MS020812 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 8 ГГц. Прибор построен на основе современных GaAs и GaN транзисторов, монолитных интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

Мгновенная полоса 2 октавы
Малые габариты и масса
Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
Тонкопленочная ГИС и МИС технология
Встроенный детектор выходной мощности
Встроенный скоростной (300 нс) модулятор питания
Температурная компенсация усиления
Питание от одного источника питания +27В

Электрические параметры при T=25°C, VDC =+27 В, 50 Ом

Параметры	Обозначение	Мин.	Макс.	Ед. изм.
Рабочий диапазон частот	DF	2	8	ГГц
Выходная мощность при Р_вх = 1 мВт в непрерывном режиме	P_sat	12		Вт
Коэффициент усиления в линейном режиме	G_ss	46	56	дБ
Неравномерность АЧХ	DG		5,0	дБ
КСВН входа и выхода	VSWR in/out		<2,5
Напряжение питания	VDC	26,0	30,0	В
Ток потребления	I+		2,4	А

Параметры конструкции

Параметры	Значения	Ед. изм.	Огранич.
Габаритные размеры	121,9 x 66,9 x 23,2	мм	макс
Масса	<0,32	кг	макс
СВЧ соединители	SMA(f)
Вводы питания, модуляции, управления	Разъемы Harwin
Охлаждение	Внешний теплоотвод

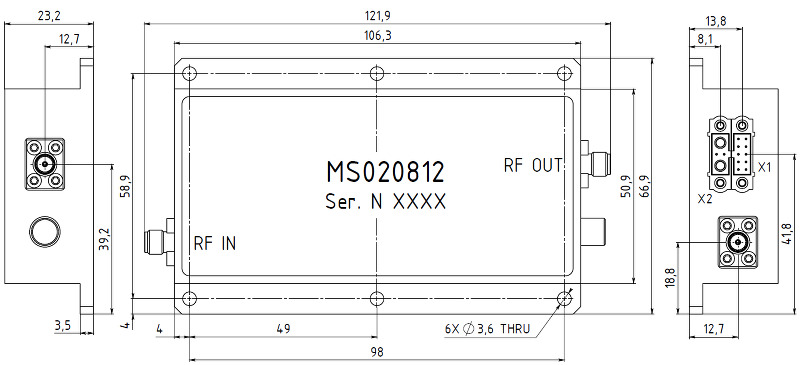

Габаритный чертеж
