Широкополосный усилитель АО Микроволновые системы MS021806

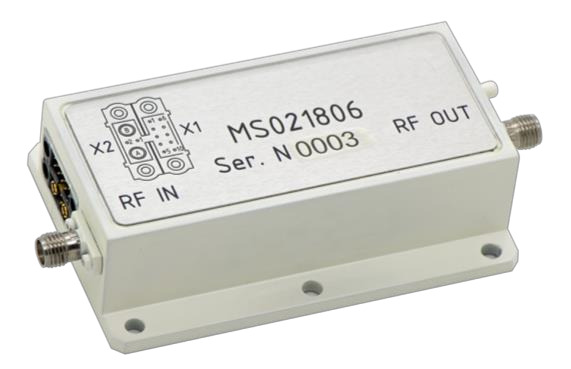

MS021806 – широкополосный СВЧ усилитель мощности диапазона частот 2 – 18 ГГц с типовой выходной мощностью 6 Вт, коэффициентом усиления 49 дБ, неравномерностью коэффициента усиления ±2.0 дБ и с возможностью использования однополярного источника питания с напряжением +20…+30 В. MS021806 построен на основе современной GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.
Основные особенности
- Выходная мощность 6 Вт
- Малые габариты и масса
- Цифровое 5-разрядное управление усилением (1дБ ÷ 31 дБ)
- Встроенный детектор выходной мощности
- Встроенный скоростной (300 нс) модулятор питания
- Температурная компенсация усиления
- Питание от одного источника питания +9В
Электрические параметры при T = 25 °C, Zs=ZL=50 Ом
|
Параметры |
Обозн. |
Мин. |
Тип. |
Макс. |
Ед. изм. |
|---|---|---|---|---|---|
|
Рабочий диапазон частот |
F |
2 |
- |
18 |
ГГц |
|
Выходная мощность при Pвх = 1 мВт (VDC = 20 B) |
Pout |
5 |
6 |
8 |
Вт |
|
Выходная мощность при Pвх = 1 мВт (VDC = 27 B) |
Pout |
6 |
8 |
11 |
Вт |
|
Коэффициент усиления в линейном режиме |
Gss |
44 |
49 |
54 |
дБ |
|
Неравномерность АЧХ |
ΔG |
- |
±2.0 |
±2.5 |
дБ |
|
КСВН входа и выхода |
VSWR in/out |
- |
1.6 / 1.9 |
2.0 / 2.5 |
|
|
Напряжение питания |
VDC |
20 |
27 |
30 |
В |
|
Ток потребления по цепи питания (VDC = 20 B) |
IDD |
- |
2.3 |
2.3 |
А |
|
Ток потребления по цепи питания (VDC = 27 B) |
IDD |
- |
2.2 |
2.5 |
А |
Параметры конструкции
|
Параметры |
Значения |
Ед. изм. |
Огранич. |
|---|---|---|---|
|
Габаритные размеры |
100.2 x 52.2 x 22.5 |
мм |
макс |
|
Масса |
0.17 |
кг |
макс |
|
СВЧ соединители |
SMA(f) |
|
|
|
Вводы питания, модуляции, управления |
X1: HWT M80-5101022* X2 : HWT HW22Y0202N* |
|
|
|
Охлаждение |
Внешний теплоотвод |
|
|
| * Соединители ф. HWT (Китай) конструктивно совместимы с соединителями ф. Harwin (США), Nicomatic (Франция) | |||

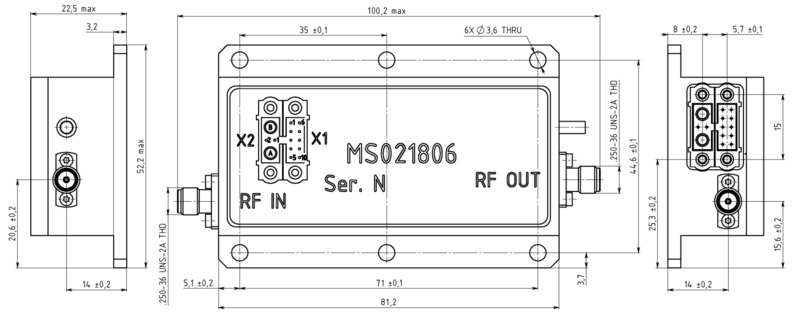

Габаритный чертеж
