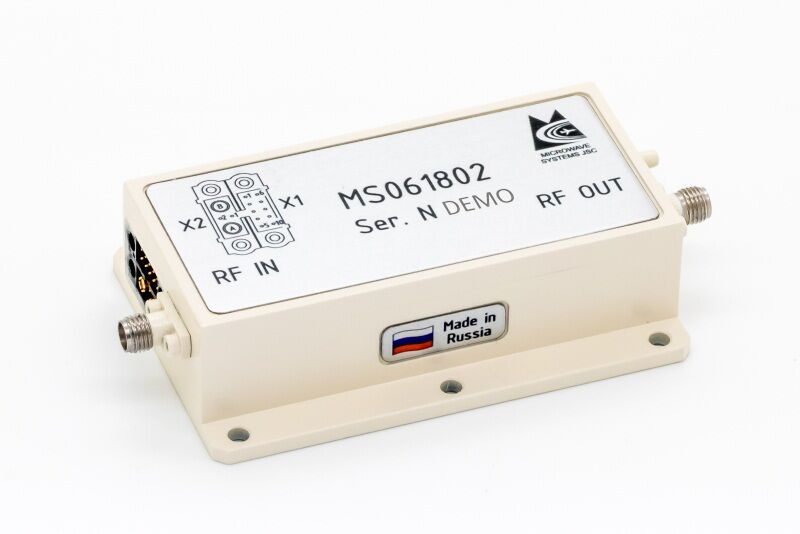

Широкополосный усилитель АО Микроволновые системы MS061802

Модель

MS00802540 MS010625 MS020440 MS020812 MS021806 MS061802 MS061805 MS061806 MS061810

Модель:MS061802

Частота, от (МГЦ):6000

Частота, до (МГЦ):18000

Мощность (Вт):2

Коэффициент усиления (дБ):37

Напряжение (В):9

Ток (А):2.5

Режим:CW

Размер:101.8 x 54.7 x 23.1

Подобрать мебель для оборудования

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Описание

Усилитель MS061802 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазоне частот от 6 до 18 ГГц. Модуль построен на основе современных GaAs-транзисторов, монолитных и гибридных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Усилитель предназначен для применения в измерительной технике, аппаратуре ЭМС-тестирования, связи и.т.д.

Основные особенности

Октавная мгновенная полоса
Малые габариты и масса
Цифровое 5-разрядное управление усилением (0,9 дБ – 27,9 дБ)
Тонкопленочная ГИС и МИС технология
Встроенный детектор выходной мощности
Встроенный скоростной (300 нс) модулятор питания
Температурная компенсация усиления
Питание от одного источника питания +9В

Электрические параметры при T=25°C, VDC =+9 В, 50 Ом

Параметры	Обозн.	Мин.	Макс.	Ед. изм.
Рабочий диапазон частот	DF	6	18	ГГц
Выходная мощность в режиме насыщения	P_sat	2,0		Вт
Выходная мощность при компрессии 1 дБ	P₁_dB	1,8		Вт
Коэффициент усиления в линейном режиме	G_ss	34	44	дБ
Неравномерность АЧХ	DG		±2,5	дБ
КСВН входа и выхода	VSWR in/out
Фазовая неидентичность	Dφ		±25	градусов
Напряжение питания	VDC+	8,6	10	В
Ток потребления	I+		2,5	А

Параметры конструкции

Параметры	Значения	Ед. изм.	Огранич.
Габаритные размеры	101,8 x 54,7 x 23,1	мм	макс
Масса		кг	макс
СВЧ соединители	SMA(f)
Вводы питания, модуляции, управления	Паяные контакты
Охлаждение	Внешний теплоотвод

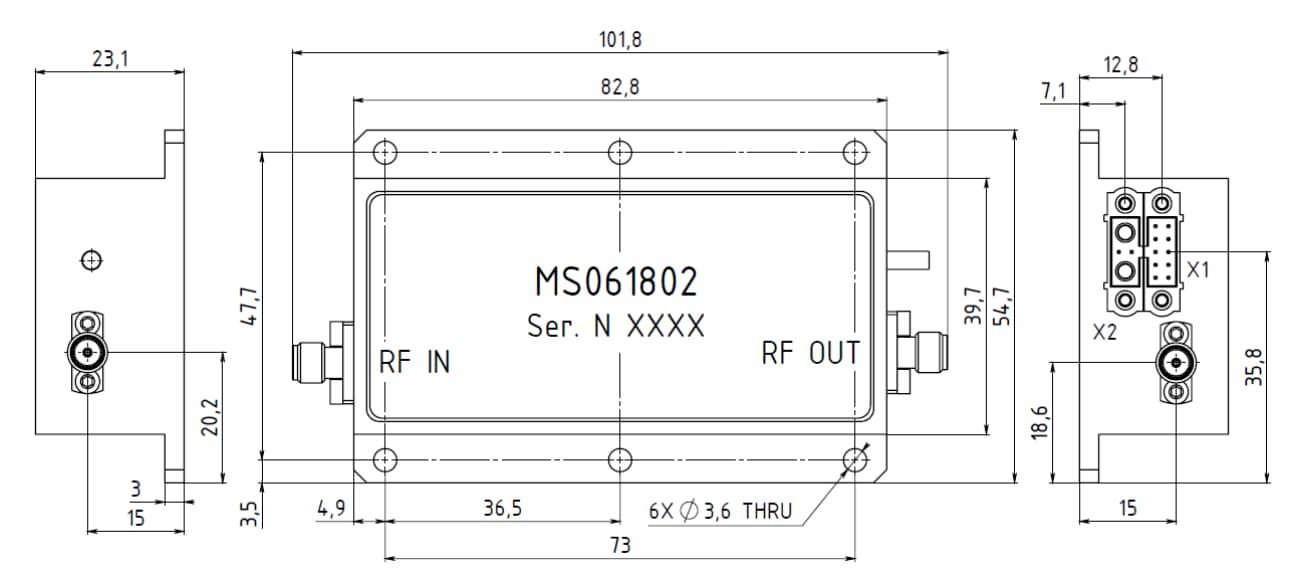

Габаритный чертеж

подробнее свернуть

Характеристики Широкополосный усилитель АО Микроволновые системы MS061802

Название	Значение
Модель	MS061802
Частота, от (МГЦ)	6000
Частота, до (МГЦ)	18000
Мощность (Вт)	2
Коэффициент усиления (дБ)	37
Напряжение (В)	9
Ток (А)	2.5
Режим	CW
Размер	101.8 x 54.7 x 23.1

Документация Широкополосный усилитель АО Микроволновые системы MS061802

Модель Модель	Частота, от (МГЦ) Частота, от (МГЦ)	Частота, до (МГЦ) Частота, до (МГЦ)	Мощность (Вт) Мощность (Вт)	Коэффициент усиления (дБ) Коэффициент усиления (дБ)	Режим Режим	Техническое описание Техническое описание	Техническое описание В наличии
MS00802540	800	2500	55	56	CW	Скачать	По запросу
MS010625	1000	6000	35	54	CW	Скачать	По запросу
MS020440	2000	4000	48	56	CW	Скачать	По запросу
MS020812	2000	8000	16	52	CW	Скачать	По запросу
MS021806	2000	18000	8	49	CW	Скачать	По запросу
MS061802	6000	18000	2	37	CW	Скачать	По запросу
MS061805	6000	18000	7.3	44	CW	Скачать	По запросу
MS061806	6000	18000	8	49	CW	Скачать	По запросу
MS061810	6000	18000	14	46	CW	Скачать	По запросу
