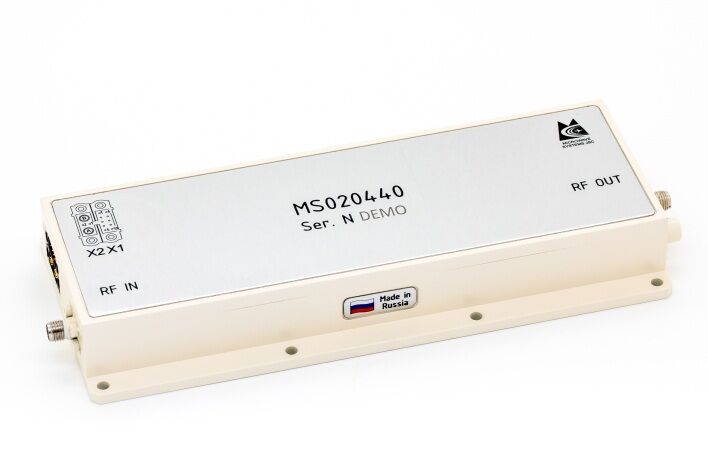

Широкополосный усилитель АО Микроволновые системы MS020440

MS020440 Модель

2000 Частота, от (МГЦ)

4000 Частота, до (МГЦ)

48 Мощность (Вт)

56 Коэффициент усиления (дБ)

27 Напряжение (В)

6 Ток (А)

CW Режим

187.7 x 75.4 x 23 Размер

Усилитель MS020440 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 4 ГГц. Прибор построен на основе современных GaInP, GaAs и GaN транзисторов, монолитных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

ОСНОВНЫЕ ОСОБЕННОСТИ

Мгновенная октавная полоса
Малые габариты и масса
Цифровое 5-разрядное управление усилением (0,9 дБ ÷ 27,9 дБ)
Тонкопленочная ГИС технология
Встроенный детектор выходной мощности
Встроенный скоростной (300 нс) модулятор питания
Температурная компенсация усиления
Питание от одного источника питания +27В

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ при T = 25 °C, VDC+=+27 В, 50 Ω

Параметры	Обозн.	Мин.	Макс.	Ед. изм.
Рабочий диапазон частот	DF	2	4	ГГц
Выходная мощность в режиме насыщения	P_sat	45	48	Вт
Выходная мощность в непрерывном режиме при Рвх=1 мВт	P_out	40	55	Вт
Коэффициент усиления в линейном режиме	G_ss	48	58	дБ
Неравномерность АЧХ	DG		3,0	дБ
КСВН входа и выхода	VSWR in/out		2,0/2,0
Фазовая неидентичность	Dφ		±20	градусов
Напряжение питания	VDC+	26,0	30,0	В
Ток потребления по цепи питания	I+		6.0	А

ПАРАМЕТРЫ КОНСТРУКЦИИ

Параметры	Значения	Ед. изм.	Огранич.
Габаритные размеры	187,7 x 75,4 x 23,0	мм	макс
Масса	0,62	кг	макс
СВЧ соединители	SMA(f)
Вводы питания, модуляции, управления	Разъемы Harwin
Охлаждение	Внешний теплоотвод
