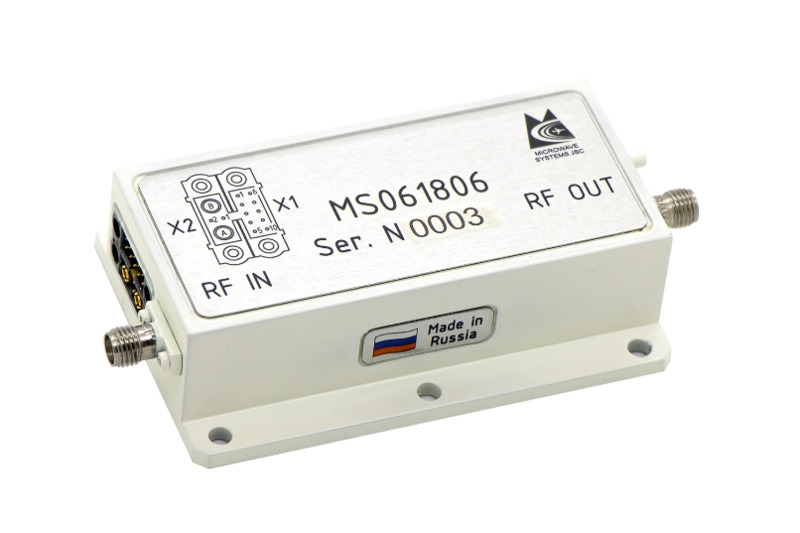

Широкополосный усилитель АО Микроволновые системы MS061806

MS061806 Модель

6000 Частота, от (МГЦ)

18000 Частота, до (МГЦ)

8 Мощность (Вт)

49 Коэффициент усиления (дБ)

27 Напряжение (В)

2.2 Ток (А)

CW Режим

98.2 x 52.2 x 22.5 Размер

MS061806 – широкополосный СВЧ усилитель мощности диапазона частот 6 – 18 ГГц с типовой выходной мощностью 8 Вт, коэффициентом усиления 49 дБ и неравномерностью коэффициента усиления ±1.1 дБ. MS061806 построен на основе современной GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.

Основные особенности

Выходная мощность 8 Вт
Малые габариты и масса
Цифровое 5-разрядное управление усилением (1дБ – 31дБ)
Встроенный детектор выходной мощности
Встроенный скоростной модулятор питания (300 нс)
Температурная компенсация усиления
Высокая надежность и стойкость в ВВФ

Применение:

Телекоммуникационные системы
Измерительное оборудование
Широкополосная радиотелеметрия
Системы связи
Волоконная оптика

Электрические параметры при T = 25 °C, VDC =+27 В , 50 Ом

Параметры	Обозначение	Мин.	Тип.	Макс.	Ед. изм.
Рабочий диапазон частот	BW	6		18	ГГц
Выходная мощность при P_вх= 3 dBm	P_3dBm	6	8	9	Вт
Коэффициент усиления в линейном режиме	G_ss	44	49	54	дБ
Неравномерность АЧХ	DG		±1.1	±2.5	дБ
КСВН вход / выход	VSWR In/Out		1.9 / 2.2	2.0 / 2.5
Напряжение питания	VDC	26	27	30	В
Потребляемый ток@ Psat	I_DD			2.2	A

Параметры конструкции

Параметры	Значения	Ед. изм.	Огранич.
Габаритные размеры	98.2 x 52.2 x 22.5	мм	макс
Масса	0.17	кг	макс
СВЧ соединители	SMA(f)
Вводы питания, модуляции, управления	X1: Harwin M80-5101022 X2 : Harwin M80-5T10222M2-01-331-01-331
Охлаждение	Внешний теплоотвод

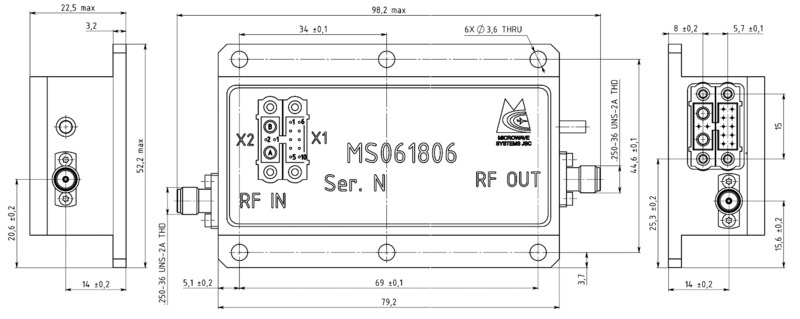

Габаритный чертеж
