Широкополосный усилитель АО Микроволновые системы MS00802540

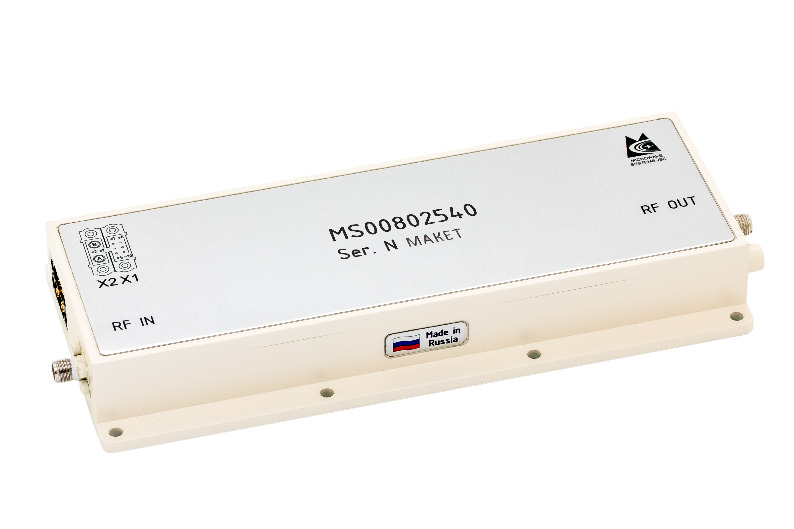

Прибор MS00802540 – СВЧ усилитель мощности диапазона частот 0,8 – 2,5 ГГц с выходной мощностью не менее 40 Вт, коэффициентом усиления 56 дБ и неравномерностью коэффициента усиления ±1.5 дБ. MS00802540 построен на основе современной GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.
Основные особенности
- Выходная мощность 40 Вт
- Малые габариты и масса
- Цифровое 5-разрядное управление усилением (0.5дБ – 17.6дБ)
- Встроенный детектор выходной мощности
- Встроенный скоростной модулятор
питания (300 нс) - Температурная компенсация усиления
- Высокая надежность и стойкость к ВВФ
Применение:
- Телекоммуникационные системы
- Измерительное оборудование
- Широкополосная радиотелеметрия
- Системы связи
- Волоконная оптика
Электрические параметры @ T=25°C, VDC =+27 В, Zs=ZL=50 Ом
|
Параметры |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. изм. |
|---|---|---|---|---|---|
|
Рабочий диапазон частот |
BW |
0.8 |
|
2.5 |
ГГц |
|
Выходная мощность при Pвх=0 dBm |
P0dBm |
40 |
55 |
|
Вт |
|
Коэффициент усиления в линейном режиме |
Gss |
48 |
56 |
58 |
дБ |
|
Неравномерность АЧХ |
DG |
|
±1.0 |
±1.5 |
дБ |
|
КСВН вход / выход |
VSWR In/Out |
|
1.3 / 1.5 |
2.0 / 2.0 |
|
|
Напряжение питания |
VDC |
26 |
27 |
30 |
В |
|
Потребляемый ток@ Psat |
IDD |
|
|
6 |
A |
Параметры конструкции
|
Параметры |
Значения |
Ед. изм. |
Огранич. |
|---|---|---|---|
|
Габаритные размеры |
187.7 x 75.4 x 23 |
мм |
Макс. |
|
Масса |
0.62 |
кг |
Макс. |
|
СВЧ соединители |
SMA (f) |
|
|
|
Вводы питания, модуляции, управления |
X1: Harwin M80-5101022 |
|
|
|
X2 : Harwin M80-5T10222M2-01-331-01-331 |
|||
|
Охлаждение |
Внешний теплоотвод |
|
