M1740A mmWave Transceiver for 5G
Снижение потерь в тракте на mmWave с помощью многодиапазонной выносной радиоголовки
Многодиапазонная выносная радиоголовка (Remote Radio Head, RRH) Keysight M1740A позволяет уверенно выполнять OTA-тестирование в диапазонах миллиметровых волн (mmWave), включая диапазоны 24, 28, 39 и 40 GHz. M1740A уникальным образом поддерживает двунаправленное тестирование в четырёх mmWave-диапазонах с использованием одного аппаратного комплекта.
Проверяйте характеристики передатчика (Tx) и приёмника (Rx) радиочастотных фронтендов 5G (RFFE), базовых станций, чипсетов и устройств, включая устройства фиксированного беспроводного доступа (Fixed Wireless Access, FWA) класса мощности UE 1, такие как оборудование в помещении заказчика (Customer-Premises Equipment, CPE), используя тестовое воздействие и анализ, обеспечиваемые одной из нескольких платформ Keysight.

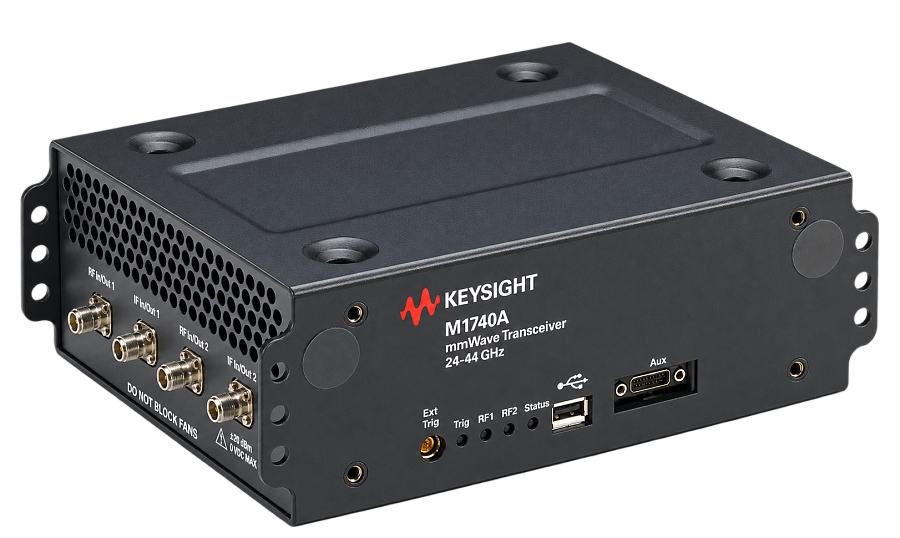

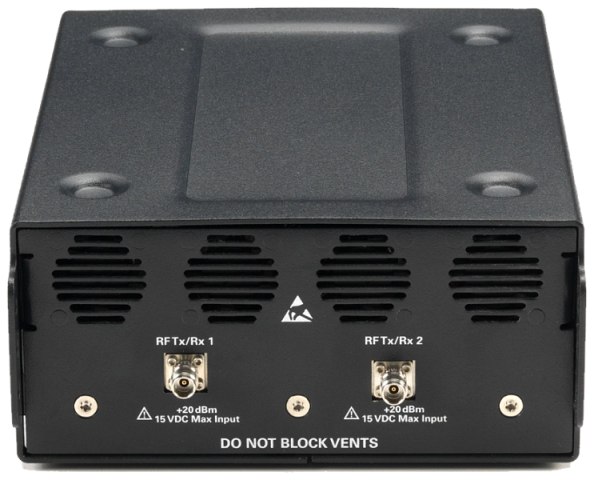

Рисунок 1. M1740A mmWave transceiver for 5G имеет два mmWave-порта Tx/Rx для подключения двух рупорных антенн или одной двухполяризационной рупорной антенны.
Универсальные решения 5G для сокращения времени тестирования и получения более стабильных результатов
RRH M1740A с соответствующими платформами позволяет гибко анализировать характеристики mmWave 5G как с сигнализацией, так и без неё. Сократите время вывода продукта на рынок за счёт раннего обнаружения и устранения проблем в жизненном цикле продукта. Сократите время разработки и тестирования благодаря стабильным результатам, получаемым с использованием общих измерительных алгоритмов Keysight.

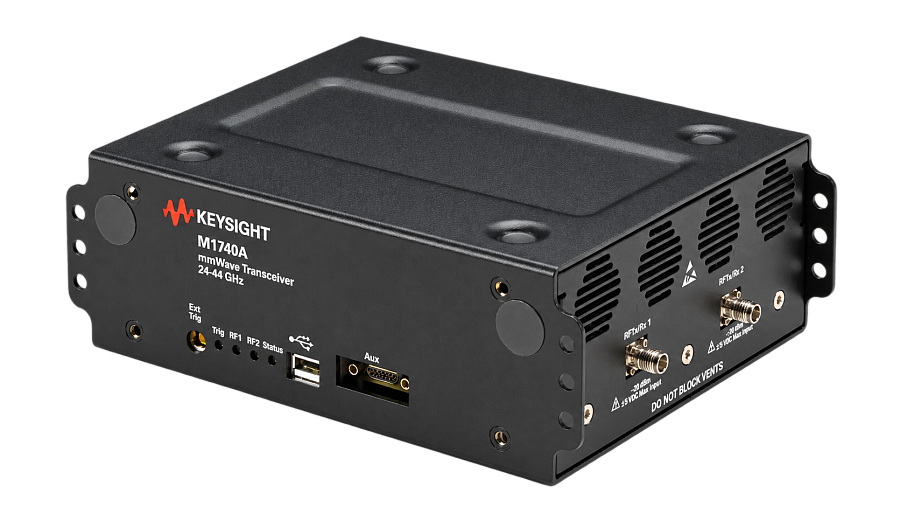

Компактная конструкция
Компактная головка устанавливается рядом с камерой OTA-тестирования, что позволяет оптимизировать занимаемое пространство. Подход с выносной радиоголовкой повышает повторяемость и точность.
Рисунок 2. Блок-схема M1740A.
Характеристики
Определения
Спецификация (spec)
Спецификации гарантируются для откалиброванного прибора, который хранился не менее двух часов в пределах рабочего диапазона температур и прошёл двухчасовой прогрев. Спецификации действительны при температуре от 20 до 35 °C, если не указано иное.
Типичное значение (typ)
Характеристика, которую демонстрируют 95 процентов приборов с доверительной вероятностью 95 процентов. Эти данные, приведённые курсивом, не гарантируются, не включают неопределённость измерений и действительны только при комнатной температуре (23 ± 5 °C).
Номинальное значение (nom)
Средняя характеристика либо значение параметра, определённое конструкцией. Эти данные не гарантируются и измеряются при комнатной температуре (23 ± 5 °C).
Измеренное значение (meas)
Параметр, измеренный в процессе разработки для указания ожидаемых характеристик. Эти данные не гарантируются и измеряются при комнатной температуре (23 ± 5 °C).
Условия

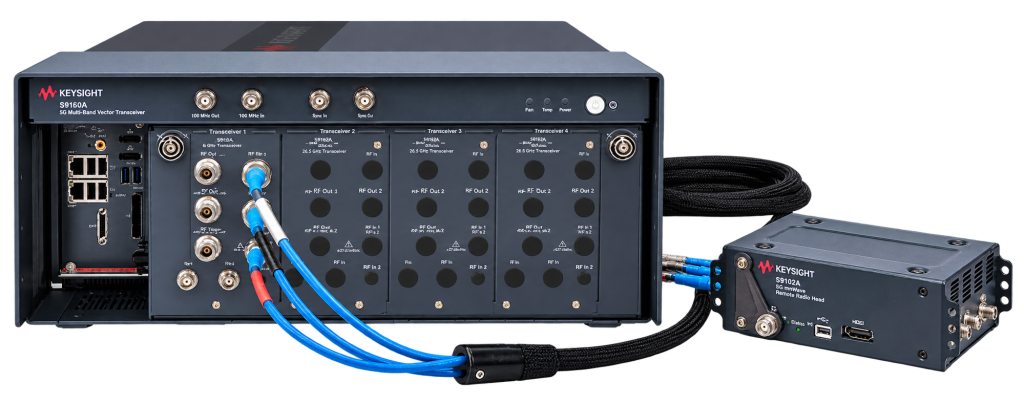

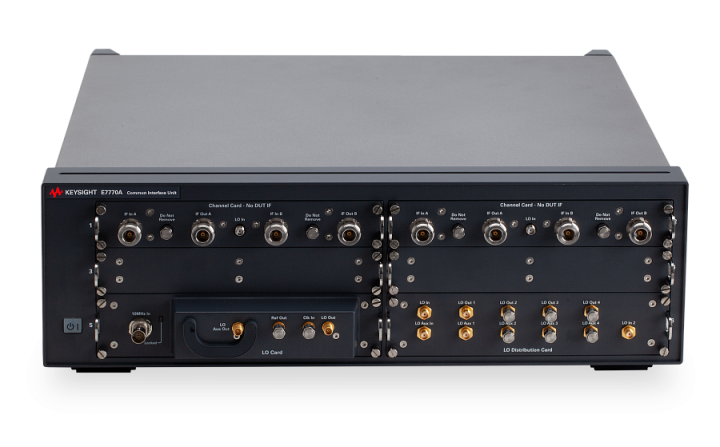

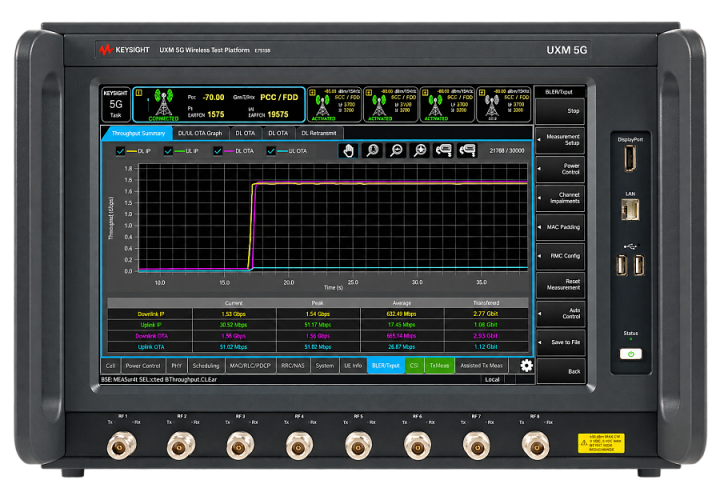

Спецификации в этом документе относятся к одной RRH M1740A. RRH должна использоваться как компонент решения mmWave 5G, подключённого к одной из следующих платформ:
Эти платформы рассчитаны на использование соответствующих диапазонов и уровней мощности промежуточной частоты (IF), диапазонов и уровней мощности гетеродина (LO), а также питания постоянного тока и управляющей информации.
Использование M1740A с другими платформами не гарантируется, и их характеристики не рассматриваются в этом документе.
Характеристики mmWave-понижающего преобразователя (Rx In)
| Частота | Характеристика | Условия |
| Диапазоны частот | 24.25 to 29.5 GHz, 37 to 43.5 GHz | |
| Максимальная полоса | 800 MHz 1.4 GHz | 24.25 to 29.5 GHz 37 to 43.5 GHz |
| Амплитуда | Характеристика | Условия |
| Диапазон входного уровня CW | -70 to 5 dBm | |
| Точность коэффициента усиления CW (уровня)1 | -50 to 5 dBm, вход | |
| Линейность CW относительно 0 dBm | 24.25 to 29.5 GHz -50 to 5 dBm, вход | |
| 37 to 43.5 GHz -50 to 5 dBm, вход | ||
| Максимальная приложенная обратная мощность | 20 dBm, CW; 15 V DC 7 dBm, модулированный сигнал | Порт настроен на приём |
| Модуль вектора ошибки (EVM)2,3 | Характеристика | Условия |
| 100 MHz, 1 несущая, 64QAM | 24.25 to 29.5 GHz 38 to -40 to 0 dBm, вход | |
| 37 to 38 GHz 41 to -40 to 0 dBm, вход | ||
| 42.5 to 43.5 GHz -35 to 0 dBm, вход |
1 Характеристики могут изменяться при различных уровнях относительной влажности. Keysight рекомендует двухчасовой прогрев для стабилизации характеристик, если прибор был выключен более двух часов.
2 Для оценки EVM генератор векторных сигналов E8267D PSG формировал входной сигнал LO. Генератор сигналов произвольной формы M8190A формировал входной сигнал IF. Выход IF был подключён к анализатору сигналов N9040B UXA. Питание постоянного тока обеспечивалось внешним источником питания.
3 Характеристики выше 40 GHz действительны для M1740A с серийными номерами выше US5848xxxx или MY5848xxxx.
Характеристики mmWave-повышающего преобразователя (Tx Out)
| Частота | Характеристика | Условия |
| Диапазоны частот | 24.25 to 29.5 GHz, 37 to 43.5 GHz | |
| Максимальная полоса | 800 MHz 1.4 GHz | 24.25 to 29.5 GHz 37 to 43.5 GHz |
| Амплитуда | Характеристика | Условия |
| Диапазон выходной мощности CW | -70 to 10 dBm | |
| Диапазон выходной мощности модулированного сигнала | -40 to 10 dBm | |
| Точность коэффициента усиления CW (уровня)4 | -50 to 5 dBm | |
| Линейность CW относительно 0 dBm | 24.25 to 29.5 GHz -50 to 5 dBm, выход -15 to 5 dBm, выход | |
| 37 to 43.5 GHz -50 to 5 dBm, выход | ||
| Максимальная приложенная обратная мощность | 20 dBm, CW; 15 V DC | Порт настроен на передачу |
| EVM5,6,7 | Характеристика | Условия |
| 100 MHz, 1 несущая, 64QAM | 28 GHz, 39 GHz, 42 GHz -5 dBm, выход | |
| 24.25 to 29.5 GHz 38 to 43.5 GHz -5 dBm, выход |
Рисунок 3. EVM в зависимости от выходной мощности.
4 Характеристики могут изменяться при различных уровнях относительной влажности. Keysight рекомендует двухчасовой прогрев для стабилизации характеристик, если прибор был выключен более двух часов.
5 Характеристики EVM ухудшаются при уровнях выходной мощности > 3 dBm. Пример характеристик приведён на рисунке 3.
6 Для оценки EVM генератор векторных сигналов E8267D PSG формировал входной сигнал LO. Генератор сигналов произвольной формы M8190A формировал входной сигнал IF. Выход IF был подключён к анализатору сигналов N9040B UXA. Питание постоянного тока обеспечивалось внешним источником питания.
7 Характеристики выше 40 GHz действительны для M1740A с серийными номерами выше US5848xxxx или MY5848xxxx.
Характеристики прибора
| Общие характеристики | Характеристика |
| Потребляемая мощность | 34 W при 36 V DC |
| Размеры (Ш × В × Г) | 165 × 64 × 139 mm, 6.5 × 2.51 × 5.46 inches |
| Масса | 2.2 kg, 4.85 pounds |
| Рабочая температура | 10 to 40 °C, |
| Температура хранения | -40 to 70 °C, Храните M1740A в среде с низкой относительной влажностью. |
| Периодичность калибровки | 1 год |
| Нормативная информация | Характеристика |
| EMC | Соответствует основным требованиям Европейской директивы EMC, а также действующим редакциям следующих стандартов (даты и редакции приведены в Declaration of Conformity): • IEC/EN 61326-1 • CISPR 11, Group 1, class A • AS/NZS CISPR 11 • ICES/NMB-001 Это ISM-устройство соответствует канадскому стандарту ICES-001. Cet appareil ISM est conforme a la norme NMB-001 du Canada.Южнокорейская декларация EMC Class A: Данное оборудование прошло оценку соответствия для использования в коммерческой среде. При использовании в жилой среде оно может создавать радиопомехи. 사 용 자 안 내 문 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다. |
| Безопасность | Соответствует основным требованиям Европейской директивы по низковольтному оборудованию, а также действующим редакциям следующих стандартов (даты и редакции приведены в Declaration of Conformity): • IEC/EN 61010-1 • Canada: CSA C22.2 No. 61010-1 • USA: UL std no. 61010-1 |
| Акустическое заявление | (European Machinery Directive) Акустический шум: LpA Положение оператора Нормальный режим работы по ISO 7779 |
Входы и выходы
| Передняя панель | Маркировка | Описание | Тип |
| Вход триггера | Ext Trig | Вход триггера, обычно включённый в комбинированный входной сигнал порта управления | SMP |
| Порт USB | Управляющий вход для внутренних испытаний Keysight | ||
| Вспомогательный разъём | Aux | Вход питания для внутренних испытаний Keysight | |
| Сторона DUT | Маркировка | Описание | Тип |
| mmWave-порты | RF Tx/Rx 1/2 | Два ВЧ-порта ввода/вывода | 2.4 mm |
| Сторона прибора | Маркировка | Описание | Тип |
| Порт LO/IF | LO/IF Out | Выход IF понижающего преобразователя или вход LO понижающего преобразователя | SMA |
| Порт IFIO | IF In/Out | Вход IF повышающего преобразователя или выход IF понижающего преобразователя | SMA |
| Вход IF | IF In | Вход IF повышающего преобразователя | SMA |
| Вход управления | LO/Pwr/Ctrl/IF In | Вход IF повышающего преобразователя, объединённый с входом LO для повышающего и/или понижающего преобразователя, входом напряжения DC и управляющим сигналом | SMA |
Информация для заказа
| Продукт/опция | Описание |
| M1740A | mmWave transceiver for 5G |
| M1740A-AMG | Калибровка + неопределённости + guardbanding (аккредитованная) |
| M1740A-CA4 | ВЧ-кабель N-SMA, 4 m |
| M1740A-CB4 | ВЧ-кабель TNC-SMA, 4 m |
| M1740A-UK6 | Коммерческий сертификат калибровки с результатами испытаний |
RRH M1740A необходимо заказывать совместно с платформой или интерфейсным продуктом Keysight, рассчитанным на использование соответствующих диапазонов и уровней мощности IF, диапазонов и уровней мощности LO, питания постоянного тока и управляющей информации.
Модернизации и аксессуары
| Продукт/опция | Описание | Комментарии |
| M1740AU | mmWave transceiver for 5G | Добавление RRH к существующему решению |
| M1740AU-CA4 | ВЧ-кабель N-SMA, 4 m | Добавление или замена кабеля |
| M1740AU-CB4 | ВЧ-кабель TNC-SMA, 4 m | Добавление или замена кабеля |
Решения Keysight 5G
Решения Keysight охватывают весь рабочий процесс 5G. RRH M1740A является компонентом многих решений mmWave 5G.
Рисунок 4. Решения для рабочего процесса 5G.
