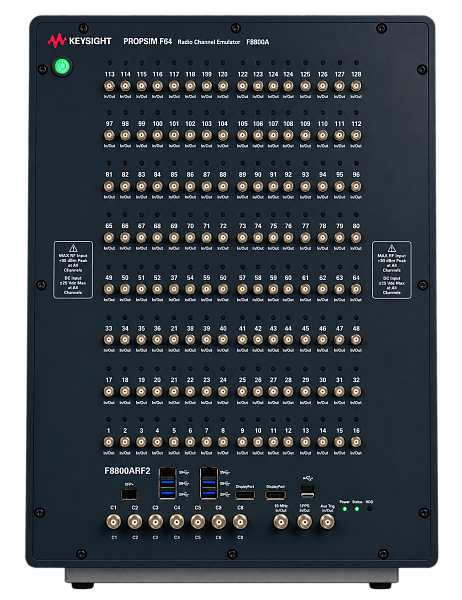

Keysight F8800A PROPSIM F64 — 64-канальный RF-эмулятор радиоканалов
F8800A PROPSIM F64 Radio Channel Emulator
Тестирование характеристик в реальных условиях в лаборатории
PROPSIM F64 — универсальное многоканальное решение для эмуляции радиоканалов, позволяющее воспроизводить условия полевых испытаний в лаборатории при программном и аппаратном тестировании радиосетевых систем, мобильных устройств, WLAN, радиосистем MANET/Mesh, спутников 5G NTN и RF-сенсорных систем. Оно используется для отраслевого бенчмаркинга беспроводных устройств и базовых станций на всём жизненном цикле создания продукта — от исследований и разработки до приёмки и оптимизации характеристик в полевых условиях.
PROPSIM F64 эмулирует динамические радиоканалы между передатчиками и приёмниками и поэтому не зависит от технологии системы или типа модуляции сигнала. Его возможности предназначены для сквозного реалистичного и воспроизводимого тестирования характеристик мультирежимных устройств и базовых станций 5G в реальных условиях в лаборатории, что помогает ускорить успешное развёртывание 5G.

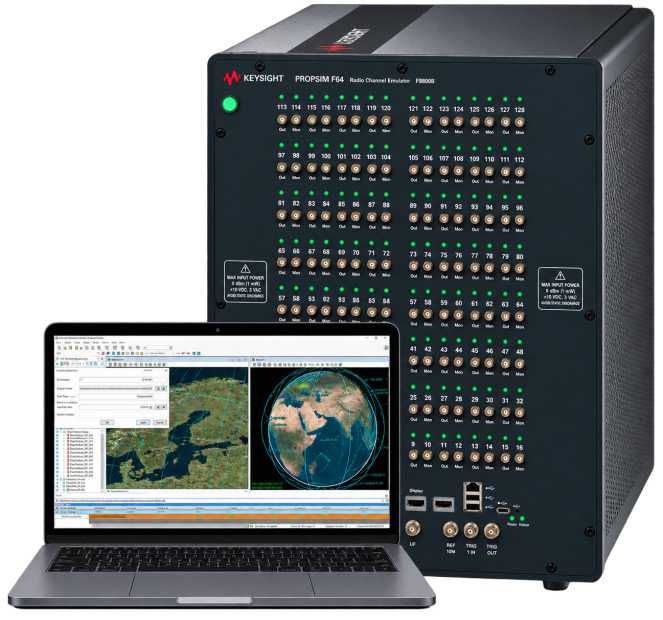

S8800A PROPSIM F64 Channel Emulation Toolset — комплексное решение для испытаний беспроводных систем
S8800A PROPSIM F64 Channel Emulation Toolset — набор инструментов на базе многоканального эмулятора радиоканалов PROPSIM F64 для воспроизводимых лабораторных испытаний мобильных устройств, базовых станций, цифровых радиостанций и сенсорных систем. Решение предназначено для исследований и разработки, приёмочных испытаний, проверки совместимости, подготовки к развёртыванию и оптимизации характеристик оборудования.
Эмуляция реальных условий распространения в лаборатории помогает сокращать время вывода оборудования на рынок и затраты на полевые испытания. Решение применяется для интеграции функций 5G NR и 4G LTE, проверки аппаратных и программных обновлений в автоматизированной среде 24/7, а также для предварительной валидации устройств и базовых станций перед развёртыванием в действующих сетях.
Платформа PROPSIM F64 поддерживает частотный диапазон от 3 МГц до 49 ГГц в соответствующих конфигурациях, а специализированные инструменты моделирования радиоканалов расширяют её применение на аэрокосмические, спутниковые и оборонные радиосистемы.
Основные направления применения:

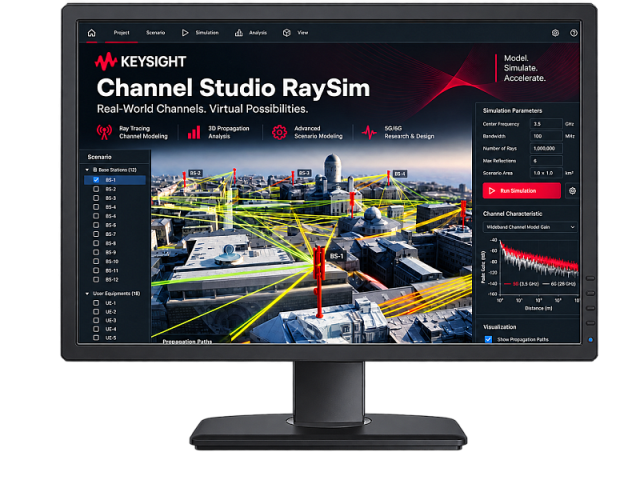

Для создания сложных сценариев мобильности и геометрического моделирования радиоканалов может использоваться '+a('gcm','F9860000A Channel Studio GCM Tool')+'. Для моделирования распространения сигналов с учётом конкретной трёхмерной среды и трассировки лучей предусмотрен '+a('raysim','F9860500A Channel Studio RaySim Tool')+'.
Выведите тестирование на новый уровень
Ведущие производители мобильных устройств, модемов и сетевого оборудования используют Keysight PROPSIM F64 Radio Channel Emulator для разработки и валидации новых технологий и функций:
Уникальные возможности PROPSIM F64 позволяют проверять широкий спектр RF- и mmWave-систем радиосвязи в аэрокосмической, авиационной, спутниковой и оборонной отраслях.
Определения и условия
PROPSIM F64 соответствует указанным характеристикам при следующих условиях:
Спецификации
Спецификации описывают рабочие параметры, покрываемые гарантией на продукт, и действительны в диапазоне температур от 15 до 30 °C, если не указано иное.
Типовые значения
Типовые значения описывают дополнительную информацию о характеристиках продукта, не покрываемую гарантией. Это характеристики сверх спецификаций, которые демонстрируют 95% приборов с доверительной вероятностью 95%. Эти данные не включают неопределённость измерений и действительны только при комнатной температуре 23 °C.
Номинальные значения
Номинальные значения указывают ожидаемые характеристики или описывают параметры продукта, полезные при его применении, но не покрываемые гарантией.
Ключевые возможности и функции
| RF-порты в одном F8800A с восемью (8) слотами Channel Unit | F8800ARF1 Channel UnitRF Ports: 8 RF In/Out-портов, разъёмы N-female. F8800ARF2 Channel Unit•RF Ports: 8 RF In/Out + 8 RF Out-портов, разъёмы SMA-female. Поддерживаемые конфигурации Channel Unit (CU) в F8800A:•F8800ARF1 CU 1…8 шт. или •F8800ARF2 CU 1…8 шт. |
| Каналы замираний MIMO | До 2048 цифровых каналов в одном F8800A. Гибкие MIMO/Mesh-топологии с одно- и двунаправленным замиранием, например 2x2, 4x2, 4x4, 8x2, 8x4, 8x8, 16x8, 16x16. Примечание: наиболее сложные комбинации каналов замираний в пределах доступных TRX-портов, RFLO и цифровых каналов замираний могут не поддерживаться из-за чрезмерно сложных требований к маршрутизации данных в baseband. Пользователь должен всегда проверять с помощью PROPSIM Emulator и Standard Tools, поддерживается ли сложная конфигурация каналов замираний. |
| Эмуляция MIMO и massive MIMO | Один F8800A:Massive MIMO 32x16bi для полного тестирования базовой станции MU-MIMO TM9, UE feedback и uplink SRS, тестирования планировщика / beamformer massive MIMO. O-RAN Uplink Performance Improvement, ULPI. Massive MIMO 64x8bi с внешним F9510x Antenna Interface Unit. Два F8800A:•64x4bi, 64x8bi, 64x16bi |
| Эмуляция MESH и MANET | До 64 радиостанций. До 45 радиостанций в полной mesh-топологии. Примечание: максимальное число радиостанций зависит от полосы и характеристик модели канала и может не поддерживаться из-за чрезмерно сложных требований к маршрутизации данных в baseband. Пользователь должен всегда проверять с помощью PROPSIM Emulator и Standard Tools, поддерживается ли сложная конфигурация каналов замираний. |
| Диапазон частот | F8800ARF1:450 MHz…6 GHz•Opt-R30 450 – 3 000 MHz •Opt-R60 450 – 6 000 MHz F8800ARF2:3 MHz…6 GHz•Opt-R30 450 – 3 000 MHz •Opt-R60 450 – 6 000 MHz •Opt-R04 3 – 450 MHz (требуется -R30 или -R60) (*) С M1742A: 10 GHz…32 GHz (**) С M1740A: 24.25 GHz…29.5 GHz, 37 GHz…43.5 GHz (**) С M1749B: 24.5…53 GHz* (**) (*) 3 MHz — граница RF-диапазона (*) Работа F882SATxA поддерживается выше 140 MHz (**) Доступно для F8800ARF2 и требуется Opt.-R60 |
| Варианты подключения | Проводное RF-подключение Камеры Over the Air (OTA) |
| Мгновенная полоса сигнала Работа EXT-BW не специфицирована ниже 450 MHz | Опции мгновенной полосы сигнала F8800A•Opt-040 40 MHz, максимум 64 TRX-канала. •Opt-010 100 MHz, максимум 64 TRX-канала. •Opt-016 160 MHz, максимум 64 TRX-канала. Опции расширенной полосы (*)•Opt-EX1 300 MHz, максимум 32 TRX-канала •Opt-EX2 450 MHz, максимум 16 TRX-каналов •Opt-EX3 600 MHz, максимум 16 TRX-каналов •Opt-EX4 900 MHz, максимум 8 TRX-каналов •Opt-EX5 1200 MHz, максимум 8 TRX-каналов (*) Работа Extended BW специфицирована для частот выше 450 MHz. (*) Для использования Extended BW с F880SATxA требуется внешний VNA для точной коррекции АЧХ. |
| Поддержка агрегации несущих | Непрерывная полоса до 1200 MHz (TDD или FDD) Непрерывно не смежные — до 32 CA-диапазонов |
| Независимые RF-гетеродины в одном F8800A | До 32 |
| Преобразование частоты, например из диапазона A в диапазон B | Да. Требуется минимум два RFLO. |
| Внутреннее объединение RF-диапазонов в один RF TRX-порт выше 450 MHz | До 8 RF-диапазонов |
| Пути замираний на канал замираний | До 48 |
| Минимальная задержка | |
| Максимальная задержка | 335 μs — стандартная функцияОпции:•С опцией -ED1: 1500 ms, режим аэрокосмической эмуляции (*) •С опцией -ED2: 100 ms, опция большой задержки для наземных систем (*) (*) При активной опции -ED1 или -ED2 поддерживается один цифровой канал на TRX-канал. |
| Эмуляция Доплера | До ± 1.5 MHz, требуется опция F880SATxA |
| Калибровка тестовой установки | Интегрированная калибровка амплитуды и фазы тестовой установки. •Выравнивание фазы и амплитуды с loop-back подключением (*) •Автоматизированная коррекция АЧХ с внешним VNA Выравнивание входной фазы на основе сигналов 3GPP NR и LTE DL (*) Доступно выше 110 MHz |
| Источники помех | CWНезависимые некоррелированные источники на каждом выходном порте Регулируемое смещение частоты Настройки уровня по абсолютному значению и SNR AWGNНезависимые некоррелированные источники на каждом выходном порте Регулируемая пользователем полоса и смещение частоты Настройки уровня по абсолютному значению и SNR Помеха Arbitrary WaveformНезависимые формы сигналов, созданные в PathWave Signal Generation. Возможность разделять/объединять источники и добавлять к ним нарушения замираний. Поддерживаются пользовательские и стандартные модуляции, пакеты, модулированные импульсы, chirp-сигналы и многое другое. |
| Автоматическая установка входного уровня | Непрерывный режим и режим RF-пакетов |
| Разделение uplink и downlink | Интегрированное разделение uplink и downlink |
| Назначаемые пользователем входные/выходные порты | Пользовательские настройки активных разъёмов |
| Другие интерфейсы | 10 MHz reference IN и OUT HW trigger port для запуска/остановки эмуляции Порты синхронизации нескольких PROPSIM F64 |
| Программное обеспечение PROPSIM и модели каналов | PROPSIM Standard Tools software включает•3GPP 5G NR TDL channel models для тестирования FR1 и FR2 •LTE, WCDMA, GSM и Static Butler Satellite and Aerospace Tools software включает•Редактор аэрокосмических моделей •Спутниковые траектории с наземными многолучевыми компонентами Channel Studio GCM Tool поддерживает•3GPP TR38.901, TR36.873, WINNER и SCME •Импорт данных ray-tracing •Включение 3D-диаграмм направленности антенн в модель канала •Создание пользовательских тестовых топологий для massive MIMO, Device-to-Device (D2D), Vehicle-to-everything (V2X) •Модели каналов MIMO OTA (CTIA/3GPP/CCSA) Channel Studio NTN Tool для спутниковых сценариев и моделей 3GPP NTN согласно 3GPP TR38.811 Channel Studio WLAN Tool включает модели каналов 802.11ax/be Channel Studio RF Field-to-Lab Tool для 5G и LTE High-Speed Train channel model pack (план тестирования оператора мобильной сети) |
| Профили быстрых замираний | PROPSIM Standard Tools software:Constant, Rayleigh, Rice, Nakagami, Lognormal, Suzuki, Pure Doppler, flat, rounded, Gaussian, Jakes, Butterworth, user-defined и CIR-данные из сторонних средств моделирования. Для каждого цифрового канала можно задать независимый профиль замираний (задержка, doppler, амплитуда, корреляция). |
| Pathloss/Shadowing | PROPSIM Standard Tools software с опцией shadowing:•Каждый TRX-канал независимо, динамический диапазон 100 dB •Каждый цифровой канал замираний независимо, динамический диапазон 60 dB |
| Профили задержки | PROPSIM Standard Tools software: Constant, sliding delay, 3GPP birth-death, 3GPP sliding delay group, user-defined, профили задержки из сторонних средств моделирования и приложений ray-tracing. Каждый цифровой канал замираний имеет независимую настройку задержки. |
RF-характеристики
| RF input level | +35 dBm, peak |
| RF output level | +5 dBm, peak |
| RF input/output resolution | 0.1 dB |
| RF output gain setting range | +5…-100 dB |
| Frequency response flatness | ± 0.5 dB typical |
| RF output level accuracy | |
| Output noise floor | |
| Residual EVM | Примечание 1: Residual EVM — вклад в EVM, добавляемый прибором PROPSIM к входному сигналу. |
| Примечание 2: настройки измерения 802.11ax: 16 data OFDM symbols, Phase tracking from pilots only, EQ training preamble only, Channel estimation filter Wiener (DS 0.001) | |
| Crosstalk between TRX ports | |
| VSWR all RF ports | 3 MHz…700 MHz 700 MHz…2 GHz 2 GHz…6 GHz |
| RF input level | +35 dBm, peak +15 dBm, peak ниже 100 MHz |
| RF output level | TRX port +5 dBm, peak TX port +15 dBm, peak |
| RF input/output resolution | 0.1 dB |
| RF output gain setting range | TRX port +5…-100 dB TX port +15…-100 dB |
| RF output level accuracy | |
| Output noise floor | |
| Residual EVM | Примечание 1: Residual EVM — вклад в EVM, добавляемый прибором PROPSIM к входному сигналу. Примечание 2: настройки измерения 802.11ax: 16 data OFDM symbols, Phase tracking from pilots only, EQ training preamble only, Channel estimation filter Wiener (DS 0.001) |
| Crosstalk between TRX ports | |
| VSWR all RF ports | 3 MHz…700 MHz 700 MHz…2 GHz 2 GHz…6 GHz |
| Захват сигнала (*) | До 32 одновременных фазово-когерентных захватов; с опцией F8800A-ME1 — до 64 захватов. Форматы файлов: Keysight PathWave 89600 VSA, WaveJudge Wireless Analyzer и открытый формат. Максимальная мгновенная полоса сигнала 160 MHz. Установка опции Signal Capture выполняется в сервисном центре Keysight. |
| Запуск захвата | Одиночный триггер из GUI / SCPI / LVTTL (BNC-порт) Регулируемая пользователем задержка триггера ±1000 ms Привязка ко времени эмуляции |
| Воспроизведение формы сигнала (*) | До 32 одновременных фазово-когерентных источников; с опцией F8800A-ME1 — до 64 источников. Поддерживаются формы сигналов Keysight PathWave Signal Generation. Максимальная мгновенная полоса сигнала 160 MHz. Установка опции Signal Waveform Playback выполняется в сервисном центре Keysight. |
| Запуск воспроизведения | Одиночный триггер из GUI / SCPI / LVTTL (BNC-порт) Регулируемая пользователем задержка триггера 5 μs … 1000 ms |
| Память воспроизведения и захвата | 1000 ms (BW 100/160 MHz) на RF-порт. |
(*) Установка опций Signal Capture и Signal Waveform Playback выполняется в сервисном центре Keysight.
Опции RF Channel Unit для F8800A
| Удалённое управление | ATE SCPI commands через Ethernet-соединение Плагин PROPSIM для Keysight Test Automation on PathWave (TAP). |
| Временная база | Стандартная опорная частота 10 MHz, nominal Максимальный дрейф частоты ± 0.1 ppm/2 years Время прогрева 30 min |
| Синхронизация | HW trigger port для запуска/остановки эмуляции. Порты синхронизации нескольких аппаратных блоков PROPSIM. UTC-time trigger для синхронного запуска эмуляции с другими приборами системы, использующими ту же сетевую опорную частоту времени. Для корректировки системного времени используется Network Time Protocol (NTP). Скорректированное время применяется ко всем временным меткам системы. Точность UTC-синхронизации с NTP-сервером низкого stratum level — |
| Другие интерфейсы | 10 MHz reference IN и OUT LAN 1 Gbps 6x USB 2x DisplayPort |
| Опция съёмного HDD | Позволяет выполнять процедуры declassification прибора в лаборатории заказчика. Разработано для соответствия требованиям DoD 5220.22-M, Chapter 8. Доступно для новых конфигураций PROPSIM F64 с блоками -ARF2. |
| Напряжение и частота F8800A-PW2 (поддержка 1…8 CU) F8800A-PW1 (поддержка 1…6 CU) | 2 x 200…240 VAC, 50/60 Hz 2 x 100…240 VAC, 50/60 Hz |
| Потребляемая мощность F64-64 TRX F64-32 TRX F64-8 TRX | 3600 W 2000 W 1200 W |
| Потребляемый ток | 2 x 15 A MAX |
| Размеры (H x W x D) | 615 mm x 435 mm x 610 mm. Устанавливается в 19-дюймовую стойку. |
