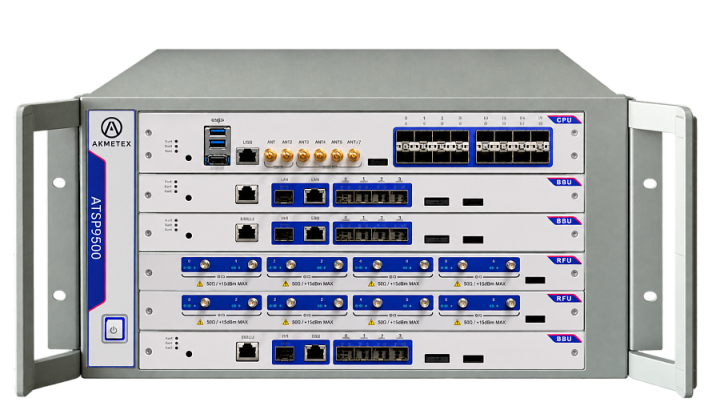

ATSP9500CTS - Compliance Test System 5G
Содержание
Обзор продукта
ATSP9500CTS - Compliance Test System для тестирования соответствия терминалов 5G. Система поддерживает требования к тестированию соответствия терминалов 5G, определённые 3GPP TS 38.521-1, TS 38.521-2*, TS 38.521-3, TS 38.533 и TS 38.523-1, включая RF-тестирование соответствия UE, тестирование соответствия RRM и тестирование соответствия протоколов.
Интеграционное тестирование охватывает сценарии на каждом уровне стека протоколов в режимах NSA и SA, проверку RF-характеристик передатчика и приёмника UE, характеристики демодуляции, а также процедуры и характеристики измерений. Система предназначена для комплексного тестирования и анализа терминалов 5G.
ATSP9500CTS.
Compliance Test System для терминалов 5G.ATSP9500CTS может быть расширена для поддержки экспортной сертификации FCC/CE, тестирования энергопотребления и пропускной способности. Это комплексное решение, предназначенное для различных задач тестирования терминалов 5G.
Система может применяться на различных этапах жизненного цикла терминалов 5G: при разработке чипсетов и модулей, регрессионном тестировании, типовых испытаниях, закупочных испытаниях операторов, проверке продукции и контроле качества.
Ключевые преимущества
Тестовые решения
RF Conformance Test (RCT)
RF-тестирование соответствия UE 5G определяется стандартами 3GPP TS 38.521-1, TS 38.521-2*, TS 38.521-3 и TS 38.521-4. Оно предназначено для проверки соответствия радиочастотных характеристик DUT и алгоритмов физического уровня требованиям стандартов.
ATSP9500CTS-RCT поддерживает RF-тесты соответствия 3GPP для NSA и SA. В части характеристик передатчика и приёмника проверяются максимальная выходная мощность, динамика выходной мощности, качество передаваемого сигнала, внеполосные и спектральные излучения, опорная чувствительность, максимальный входной уровень, селективность по соседнему каналу, блокирование и побочные отклики, интермодуляционные характеристики и другие параметры.
Protocol Conformance Test (PCT)
Тестирование соответствия протоколов UE 5G определяется стандартом 3GPP TS 38.523-1 и предназначено для проверки соответствия функций каждого уровня стека протоколов UE требованиям стандарта.
ATSP9500CTS-PCT поддерживает тесты соответствия протоколов 3GPP для NSA и SA, включая Idle Mode Operations (только SA), тесты Layer 2, RRC, NAS и другие проверки.
RRM Conformance Test (RRM)
Тестирование соответствия RRM UE 5G определяется стандартом 3GPP TS 38.533 и предназначено для проверки соответствия характеристик управления радиоресурсами DUT требованиям стандарта.
ATSP9500CTS-RRM поддерживает тесты соответствия RRM 3GPP для NSA и SA, включая Idle Mode Operations (только SA), тесты состояния RRC_CONNECTED, проверки задержек и сигнальных характеристик, а также процедуры и характеристики измерений UE.
Аппаратная конфигурация
| Код заказа | Модуль | Описание | Категория теста |
|---|---|---|---|
| ATSP9500_H001 | Базовая аппаратная платформа ATSP9500 | Базовая аппаратная платформа всех исполнений ATSP9500, включая шасси прибора, внутренние принадлежности и базовые платы. Работает совместно с блоком управления и коммутации и блоками обработки базовой полосы/RF. Платформа имеет 1 слот для главного блока управления и 5 слотов для блоков обработки базовой полосы/RF. | PCT/RCT/RRM |
| ATSP9500_H002 | Блок управления и коммутации ATSP9500 | Основная управляющая плата и центр обработки данных ATSP9500 с высокопроизводительными вычислениями, высокоскоростной коммутацией и предустановленной операционной системой. Предоставляет интерфейсы UI, синхронизации всего прибора и высокоскоростной связи. Обязательный компонент всех исполнений. | PCT/RCT/RRM |
| ATSP9500_H003 | Блок обработки базовой полосы ATSP9500 | Каждый блок обработки базовой полосы может моделировать несколько сот/несущих 5G или несколько сот/несущих LTE. | PCT/RCT/RRM |
| ATSP9500_H004 | RF-блок ATSP9500 Sub-6G | Каждый RF-блок предоставляет 4 независимых RF-канала; диапазон частот 100 МГц-6 ГГц. | PCT/RCT/RRM |
| ATSP9500_H005 | Электромагнитная экранирующая заглушка ATSP9500 | Платформа ATSP9500 имеет 5 слотов для блоков обработки базовой полосы/RF. В неиспользуемых слотах необходимо устанавливать электромагнитные экранирующие заглушки. | PCT/RCT/RRM |
| ATSP9500_H051 | RF-коммутатор RFS500-FE | Используется для RF-тестирования соответствия; обеспечивает отбор RF-сигнала и тракт подключения спектроанализатора и генератора сигналов в системе для тестирования многоантенных терминалов. | RCT |
| ATSP9500_H052 | Комбайнер RFS500-CU | Используется для RF-, протокольного и RRM-тестирования соответствия; обеспечивает гибкую матрицу объединения и коммутации радиоинтерфейсов для многоантенных терминалов. | PCT/RCT/RRM |
| ATSP9500_H053 | Фильтровый блок RFS500-Filter | Используется для RF-тестирования соответствия; обеспечивает базовый фильтровый тракт. Поддерживает диапазоны NR n41/n77/n78/n79 в режимах NSA/SA. | RCT |
| ATSP9500_H061 | Анализатор спектра | Используется для RF-тестов, включая побочные излучения и интермодуляцию. | RCT |
| ATSP9500_H062 | Генератор сигналов | Используется для RF-тестов, включая интермодуляцию, блокирование и побочные отклики. | RCT |
| ATSP9500_H063 | Источник питания постоянного тока | Обеспечивает питание тестируемых терминалов и может использоваться для тестирования энергопотребления терминала. | PCT/RCT/RRM (опция) |
| ATSP9500_H070 | Системный серверный ПК | Используется для хранения данных и журналов, приёма и отправки AT-команд и других системных задач. | PCT/RCT/RRM |
| ATSP9500_H080 | Стандартный шкаф 37U | Стандартный шкаф 37U, специально предназначенный для системы тестирования терминалов. | RCT |
| ATSP9500_H101 | Комплект принадлежностей ATSP9500 I | Базовые принадлежности ATSP9500: RF-переходники, клавиатура, мышь, дисплей и др. | PCT/RCT/RRM |
| ATSP9500_H102 | Комплект принадлежностей ATSP9500 II | Принадлежности для тестирования соответствия: RF-кабели, KVM, маршрутизатор и др. | PCT/RCT/RRM |
| ATSP9500_H103 | Комплект принадлежностей ATSP9500 III | Специализированные RF-кабели, BNC-кабели, соединители, нагрузки и др. | RCT |
| ATSP9500_H104 | Комплект принадлежностей ATSP9500 IV | Специальные принадлежности RCT: системная табличка, панель, кабельный лоток, кронштейн прибора, полка оборудования, специальный ящик и др. | RCT |
| ATSP9500_H151 | Стандартная тестовая USIM-карта 5G | Стандартная USIM-карта, соответствующая требованиям 3GPP; подходит для большинства сценариев тестирования терминалов 5G. | PCT/RCT/RRM |
| ATSP9500_H152 | Комплект специальных USIM-карт 5G PCT | USIM-карты для специальных тест-кейсов 3GPP TS 38.523-1, требующих специальной настройки параметров при протокольном тестировании соответствия. | PCT |
Программная конфигурация
| Код заказа | Модуль | Описание | Категория теста |
|---|---|---|---|
| ATSP9500_SW-001 | Основное управляющее ПО платформы ATSP9500 | Базовая программная платформа и пользовательский интерфейс ATSP9500. Выполняет инициализацию, управление в реальном времени, обмен информацией между модулями, ведение журналов и отчётов и предоставляет интерфейсы дистанционного управления. Обязательно для всех продуктов серии ATSP9500. | PCT/RCT/RRM |
| ATSP9500_SW-002 | ПО протокола связи NR R15, часть I | Базовые функции физического уровня и стека протоколов 5G R15 для сценариев тестирования: системное вещание 5G, случайный доступ, регистрация, paging, установление опорного измерительного канала и др. | PCT/RCT/RRM |
| ATSP9500_SW-003 | ПО протокола связи NR R15, часть II | Расширение части I с более полным стеком 5G R15 и дополнительными тестовыми функциями, включая сложное сигнальное взаимодействие, моделирование нештатных процедур, нагружение стека протоколов, замирания канала базовой полосы и тестирование производительности. | PCT/RCT/RRM |
| ATSP9500_SW-004 | ПО протокола связи LTE | Базовые функции физического уровня и стека протоколов LTE для сигнальных процедур LTE, необходимых при RF-тестировании терминалов 5G NSA и различных тестах соответствия. | PCT/RCT/RRM |
| ATSP9500_SW-101 | ПО тестирования RF-передатчика терминала 5G R15 FR1 | Измерение мощности, спектра, качества модуляции и других RF-характеристик передатчика терминала 5G. | RCT |
| ATSP9500_SW-111 | ПО измерения пропускной способности данных терминала 5G R15 FR1 | Тестирование пропускной способности данных терминала 5G и статистика BLER. | RCT |
| ATSP9500_SW-200 | ПО управления тестированием 5G | Управление протокольными, RF- и RRM-тестами соответствия и другими наборами тест-кейсов; создание и запуск планов испытаний, просмотр журналов, формирование отчётов и системная калибровка. | PCT/RCT/RRM |
| ATSP9500_SW-210 | ПО тест-кейсов протокольного соответствия терминала 5G R15 FR1 | Набор тест-кейсов протокольного соответствия терминала 5G R15 FR1 по 3GPP TS 38.523-1 в диапазоне GCF. | PCT |
| ATSP9500_SW-220 | ПО тест-кейсов RF-соответствия терминала 5G R15 FR1 | Набор RF-тест-кейсов соответствия терминала 5G R15 FR1 по 3GPP TS 38.521-1 и TS 38.521-3 в диапазоне GCF. | RCT |
| ATSP9500_SW-221 | ПО тест-кейсов RF-производительности терминала 5G R15 FR1 | Набор тест-кейсов RF-производительности терминала 5G R15 FR1 по 3GPP TS 38.521-4 в диапазоне GCF. | RCT |
| ATSP9500_SW-230 | ПО тест-кейсов RRM-соответствия терминала 5G R15 FR1 | Набор тест-кейсов RRM-соответствия терминала 5G R15 FR1 по 3GPP TS 38.533 в диапазоне GCF. | RRM |
Технические характеристики: AKMETEX ATSP9500CTS Compliance Test System 5G — комплексная система тестирования
Масса компонентов
| Компонент | Масса |
|---|---|
| ATSP9500 | ≤33 кг |
| Системный симулятор LTE | ≤21 кг |
| Анализатор спектра | ≤21 кг |
| Генератор сигналов | ≤19,5 кг |
| Комбайнер RFS500-CU | ≤15 кг |
| Коммутатор RFS500-FE | ≤15 кг |
| Фильтровый блок RFS500-Filter | ≤25 кг |
| Источник питания DC | ≤10 кг |
| Системный серверный ПК | ≤8 кг |
| Дисплей | ≤4 кг |
| 2 × шкаф 37U | ≤200 кг |
Общая масса, включая кабели и принадлежности | ≤400 кг |
Габариты и условия эксплуатации
| Параметр | Значение |
|---|---|
| ATSP9500 | 432 мм (Ш) × 221 мм (В) × 449 мм (Г) |
| Системный симулятор LTE | 430 мм (Ш) × 221 мм (В) × 590 мм (Г) |
| Комбайнер RFS500-CU | 483 мм (Ш) × 130 мм (В) × 595 мм (Г) |
| Системный серверный ПК | 165 мм (Ш) × 365 мм (В) × 300 мм (Г) |
| 2 × шкаф | 120 см (Ш) × 185 см (В) × 80 см (Г) |
| Рекомендуемое рабочее пространство | 200 см (Ш) × 200 см (В) × 250 см (Г) |
| Напряжение и частота | 90–264 В, 45–65 Гц |
| RF-диапазон | 100 МГц–6 ГГц; mmWave* |
| Рабочая температура | +5…+40 °C |
| Рабочая влажность | 20–80% (без конденсации) |
| RF-разъём ATSP9500 | SMA, розетка |
| RF-разъём системного симулятора LTE | N-type, розетка |
| Номинальный импеданс | 50 Ω |
| GUI | Windows 10 |
Номинальная мощность
| Компонент | Мощность |
|---|---|
| ATSP9500 | 1600 Вт |
| Системный симулятор LTE | 300 Вт |
| Анализатор спектра | 300 Вт |
| Генератор сигналов | 300 Вт |
| Комбайнер RFS500-CU | 150 Вт |
| Коммутатор RFS500-FE | 150 Вт |
| Фильтровый блок RFS500-Filter | 150 Вт |
| Источник питания DC | 240 Вт |
| Системный серверный ПК | 500 Вт |
| Дисплей | 40 Вт |
| 2 × шкаф (вентиляторы) | 100 Вт |
Итого | ≤4000 Вт |
