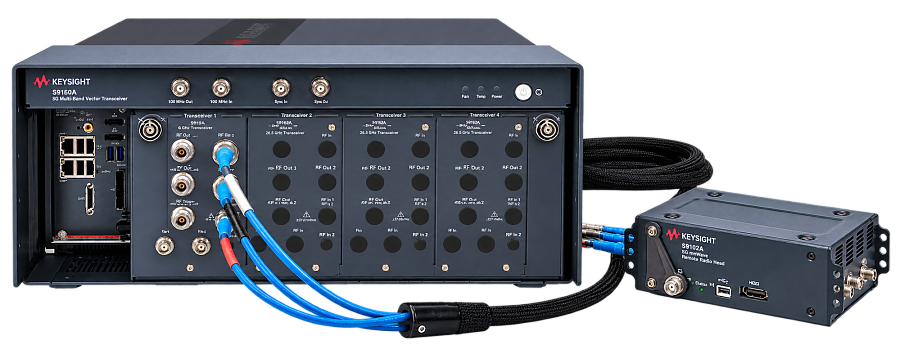

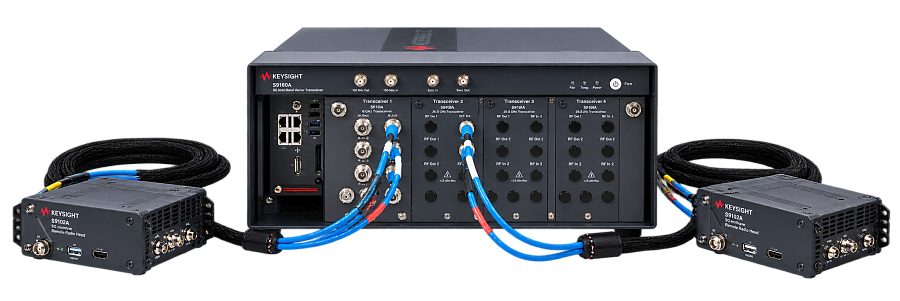

Keysight 5G Multi-Band Vector Transceiver — многодиапазонная
S9110A 5G Multi-Band Vector Transceiver
S9115A 5G Multi-Band Vector Transceiver
S9110A 5G Multi-Band Vector Transceiver
S9115A 5G Multi-Band Vector Transceiver
S9101A 5G Multi-Band Vector Transceiver
380 МГц – 6 ГГц и 24,25 – 43,5 ГГц
Для чего нужен S9101A
Keysight S9101A — многодиапазонная векторная приемопередающая система для разработки, верификации и производственного тестирования оборудования 5G. Она объединяет измерения и генерацию сигналов в диапазонах FR1 и FR2, позволяя проводить испытания передатчиков и приемников базовых станций, оценивать качество модуляции и соседних каналов, а также выполнять многодиапазонные сценарии в одной системе.
• Тестирование 5G NR в FR1 и FR2 на одной аппаратной платформе.
• Генерация и анализ широкополосных сигналов с полосой до 1,2 ГГц.
• Измерение EVM и ACLR для 5G NR, включая 256QAM.
• Испытания приемника с полезным сигналом и блокирующей помехой в конфигурации S9101A-BK1.
• Одновременная работа с двумя трактами в конфигурации S9101A-TR2.
• Поддержка полудуплексных подключений через опции HD1/HD2.
• Дистанционное управление по LAN и интеграция в автоматизированные тестовые системы.
Системная производительность и условия
Характеристики системы, приведенные в даташите, действительны при температуре окружающей среды 25 °C, если не указано иное. Система должна находиться в пределах межкалибровочного интервала, быть выдержана не менее двух часов при допустимой рабочей температуре и прогрета не менее двух часов при запущенном IQ Analyzer или приложении X-Series и включенном mmWave-трансивере S9101RH.
• После кратковременного отключения питания или перезагрузки — не менее 45 минут повторного прогрева.
• Выравнивание Align Now All для модуля M9410A должно быть выполнено в течение предыдущих 7 дней.
• Fast Alignment — в течение предыдущих 8 часов и после изменения температуры более чем на 5 °C.
• Характеристики амплитуды применимы после системной калибровки в текущих условиях при изменении влажности не более ±10%.
• При температуре окружающей среды выше 45 °C вентилятор шасси рекомендуется устанавливать на высокую скорость.
Базовая конфигурация M9410A
В составе S9101A используется M9410A PXIe VXT с опциями F06 (380 МГц – 6 ГГц), B12 (полоса 1,2 ГГц), M05 (память 512 MSa) и 1EA (повышенная выходная мощность). Для трактов ниже 6 ГГц в даташите учитываются дополнительные системные потери между разъемами передней панели S9101A и M9410A.
Стандартные конфигурации S9101A
Базовая система выпускается в трех стандартных конфигурациях, которые отличаются количеством трансиверов и назначением трактов.
| Конфигурация | Назначение | Состав трактов |
|---|---|---|
| S9101A-TR1 | 5G Multi-Band Vector Transceiver | Один RF-трансивер 380 МГц – 6 ГГц и один S9101RH для mmWave. |
| S9101A-BK1 | TR1 с блокирующим сигналом | Основной M9410A формирует полезный сигнал Wanted, второй M9410A — Blocker; сигналы объединяются гибридным сумматором перед RF Out. |
| S9101A-TR2 | Двухтрактовая конфигурация | Два RF-трансивера и два S9101RH mmWave-трансивера для двух независимых трактов. |
В конфигурации BK1 между основным M9410A и передней панелью RF Out имеется приблизительно 3 дБ системных потерь, а между вторичным M9410A (Blocker) и RF Out — приблизительно 18 дБ. Входной тракт RF In блокирующим каналом не затрагивается.
S9101A-TR1
S9101A-BK1 — TR1 с Blocker
S9101A-TR2
Векторный анализатор сигналов (Rx)
Основные параметры
| Параметр | mmWave — S9101RH | RF 380 МГц – 6 ГГц |
|---|---|---|
| Глубина захвата | 512 MSa | 512 MSa |
| Диапазон частот | 22,7 – 43,5 ГГц, перестраиваемый | 380 – 6000 МГц |
| Максимальная полоса анализа | 24,25–30,5 ГГц: 800 МГц 30,5–43,5 ГГц: 1,2 ГГц | 380–550 МГц: 100 МГц 550–1310 МГц: 200 МГц 1310–2000 МГц: 600 МГц 2000–5480 МГц: 1200 МГц 5480–6000 МГц: (6080 МГц − центральная частота) × 2 |
| Диапазон устанавливаемого входного уровня | −70…+5 дБм | −150…+27 дБм |
| Half Duplex, HD1/HD2 | — | −150…+27 дБм |
Абсолютная точность амплитуды, CW
| Тракт / диапазон | Уровень | Типичная точность |
|---|---|---|
| S9101RH, 24,25–33 ГГц | −70…0 дБм | ±1,75 дБ |
| S9101RH, 33–37 ГГц | −70…0 дБм | ±2,50 дБ |
| S9101RH, 37–43,5 ГГц | −70…0 дБм | ±1,75 дБ |
| RF In, 380–680 МГц | −70…+27 дБм | ≤ ±0,45 дБ |
| RF In, 680–910 МГц | −70…−8 / −8…+27 дБм | ≤ ±0,45 / ±0,50 дБ |
| RF In, 910–1310 МГц | −70…−8 / −8…+27 дБм | ≤ ±0,55 / ±0,60 дБ |
| RF In, 1310–2000 МГц | −70…−30 / −30…+27 дБм | ≤ ±0,60 / ±0,65 дБ |
| RF In, 2000–3500 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±0,70 / ±0,80 / ±0,60 дБ |
| RF In, 3500–4500 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±0,65 / ±0,70 / ±0,75 дБ |
| RF In, 4500–5400 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±0,90 / ±0,95 / ±0,85 дБ |
| RF In, 5400–6000 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±1,20 / ±1,15 / ±1,05 дБ |
| Half Duplex, 380–910 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±0,50 / ±0,35 / ±0,45 дБ |
| Half Duplex, 910–1310 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±0,60 / ±0,45 / ±0,55 дБ |
| Half Duplex, 1310–3500 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±0,75 / ±0,70 / ±0,65 дБ |
| Half Duplex, 3500–4500 МГц | −70…−30 / −30…+27 дБм | ≤ ±0,95 / ±0,80 дБ |
| Half Duplex, 4500–5400 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±1,15 / ±0,95 / ±1,00 дБ |
| Half Duplex, 5400–6000 МГц | −70…−30 / −30…−8 / −8…+27 дБм | ≤ ±1,35 / ±1,10 / ±1,05 дБ |
Линейность и масштабная точность mmWave, CW
| Диапазон | Уровень | Линейность, тип. | Scale Fidelity, тип. |
|---|---|---|---|
| 22,75– | −50…−30 / −30…−25 / −25…−17 / −17…−10 / −10…0 дБм | ≤ ±0,90 / ±0,70 / ±0,50 / ±0,40 / ±0,30 дБ | −50…−48: ≤ ±0,23 дБ; −48…−40: ≤ ±0,20 дБ; −40…0: ≤ ±0,10 дБ |
| 24,25– | −50…−45 / −45…−30 / −30…−20 / −20…0 дБм | ≤ ±1,4 дБ, тип. соответственно ≤ ±0,60 / ±0,50 / ±0,30 / ±0,20 дБ | −50…−40: ≤ ±0,20 дБ; −40…0: ≤ ±0,10 дБ |
| 33,3– | −50…−30 / −30…−25 / −25…−17 / −17…−10 / −10…0 дБм | ≤ ±0,90 / ±0,70 / ±0,50 / ±0,40 / ±0,30 дБ | −50…−48: ≤ ±0,23 дБ; −48…−40: ≤ ±0,20 дБ; −40…0: ≤ ±0,10 дБ |
| 37,0–43,5 ГГц | −50…−30 / −30…−27 / −27…−10 / −10…0 дБм | ≤ ±1,4 дБ, тип. соответственно ≤ ±0,70 / ±0,50 / ±0,40 / ±0,30 дБ | −50…−48: ≤ ±0,22 дБ; −48…−40: ≤ ±0,20 дБ; −40…0: ≤ ±0,10 дБ |
Неравномерность АЧХ по ПЧ (IF Flatness)
| Тракт | Частота | Полоса | Типичная неравномерность |
|---|---|---|---|
| S9101RH | 24,25–29,5 ГГц | 800 МГц | ±1,75 дБ |
| S9101RH | 37–40 ГГц | 1,2 ГГц | ±2,20 дБ |
| RF In | 380–6000 МГц | 100 МГц | ±1,10 дБ |
| RF In | 380–6000 МГц | 200 МГц | ±1,35 дБ |
| RF In | 380–6000 МГц | 400 МГц | ±1,25 дБ |
| RF In | 380–6000 МГц | 800 МГц | ±1,45 дБ |
| RF In | 380–6000 МГц | 1200 МГц | ±1,80 дБ |
EVM и ACLR при анализе 5G NR
Условия теста: FR1 — 5G NR, шаг поднесущей 30 кГц, 256QAM; FR2 — 5G NR, шаг поднесущей 120 кГц, 256QAM. Для ACLR используется коррекция шума.
| Показатель | Диапазон / полоса | Результат |
|---|---|---|
| EVM Rx, S9101RH | 24,25–29,5 ГГц, 100 МГц | ≤ −40 дБ при −40…−24 дБм; ≤ −39 дБ при −24…−4 дБм; ≤ −38 дБ при −4…0 дБм |
| EVM Rx, S9101RH | 24,25–29,5 ГГц, 400 МГц | ≤ −36 дБ при −40…0 дБм |
| EVM Rx, S9101RH | 37–40 ГГц, 100 МГц | ≤ −39,5 / −37,5 / −39 / −37 дБ в соответствующих диапазонах входного уровня |
| EVM Rx, S9101RH | 37–40 ГГц, 400 МГц | ≤ −35…−36 дБ в зависимости от входного уровня |
| EVM Rx, FR1 | 100 МГц при 5 ГГц | |
| ACLR Rx, S9101RH | 24,25–29,5 ГГц, 100 МГц | ≤ −45 дБн при −40…0 дБм |
| ACLR Rx, S9101RH | 24,25–29,5 ГГц, 400 МГц | |
| ACLR Rx, S9101RH | 37–40 ГГц, 100 МГц | |
| ACLR Rx, S9101RH | 37–40 ГГц, 400 МГц | ≤ −38…−37 дБн в зависимости от уровня |
| ACLR Rx, FR1 | 100 МГц при 5 ГГц |
Векторный генератор сигналов (Tx)
Основные параметры
| Параметр | mmWave — S9101RH | RF 380 МГц – 6 ГГц |
|---|---|---|
| Глубина ARB | 512 MSa | 512 MSa |
| Диапазон частот | 22,7 – 43,5 ГГц, перестраиваемый | 380 – 6000 МГц |
| Максимальная полоса генерации | 24,25–30,5 ГГц: 800 МГц 30,5–43,5 ГГц: 1,2 ГГц | 380–550 МГц: 100 МГц 550–1310 МГц: 200 МГц 1310–2000 МГц: 600 МГц 2000–5480 МГц: 1200 МГц 5480–6000 МГц: (6080 МГц − центральная частота) × 2 |
| Выходной уровень | CW: −70…+10 дБм Модулированный: −40…+5 дБм | TR1/TR2 RF Out: CW −120…+20 дБм BK1 Wanted: −120…+17 дБм BK1 Blocker: −120…+2 дБм HD1/HD2: −120…+5 дБм |
Абсолютная точность амплитуды Tx, CW
| Тракт / диапазон | Уровень | Типичная точность |
|---|---|---|
| S9101RH, 24,25–43,5 ГГц | −70…+10 дБм | ±2,0 дБ |
| TR1/TR2 RF Out, 380–550 МГц | +20…−80 / −80…−120 дБм | ≤ ±0,55 / ±0,80 дБ |
| TR1/TR2 RF Out, 550–2000 МГц | +20…−15 / −15…−80 / −80…−110 дБм | ≤ ±0,70 / ±0,55 / ±0,85 дБ |
| TR1/TR2 RF Out, 2000–3900 МГц | +20…−15 / −15…−80 / −80…−110 дБм | ≤ ±0,60 / ±0,70 / ±1,30 дБ |
| TR1/TR2 RF Out, 3900–5700 МГц | +20…−15 / −15…−80 / −80…−100 дБм | ≤ ±0,80 / ±1,10 / ±1,20 дБ |
| TR1/TR2 RF Out, 5700–6000 МГц | +20…−15 / −15…−80 / −80…−90 дБм | ≤ ±0,80 / ±1,10 / ±1,20 дБ |
| BK1 Wanted, 380–550 МГц | +17…−83 / −83…−120 дБм | ≤ ±0,55 / ±0,80 дБ |
| BK1 Wanted, 550–2000 МГц | +17…−18 / −18…−83 / −83…−113 дБм | ≤ ±0,70 / ±0,55 / ±0,85 дБ |
| BK1 Wanted, 2000–3900 МГц | +17…−18 / −18…−83 / −83…−113 дБм | ≤ ±0,60 / ±0,70 / ±1,30 дБ |
| BK1 Wanted, 3900–5700 МГц | +17…−18 / −18…−83 / −83…−103 дБм | ≤ ±0,80 / ±1,10 / ±1,20 дБ |
| BK1 Wanted, 5700–6000 МГц | +17…−18 / −18…−83 / −83…−93 дБм | ≤ ±0,80 / ±1,10 / ±1,20 дБ |
| BK1 Blocker, 380–550 МГц | +2…−98 / −98…−120 дБм | ≤ ±0,55 / ±0,80 дБ |
| BK1 Blocker, 550–2000 МГц | +2…−33 / −33…−98 / −98…−120 дБм | ≤ ±0,70 / ±0,55 / ±0,85 дБ |
| BK1 Blocker, 2000–3900 МГц | +2…−33 / −33…−98 / −98…−120 дБм | ≤ ±0,60 / ±0,70 / ±1,30 дБ |
| BK1 Blocker, 3900–5700 МГц | +2…−33 / −33…−98 / −98…−118 дБм | ≤ ±0,80 / ±1,10 / ±1,20 дБ |
| BK1 Blocker, 5700–6000 МГц | +2…−33 / −33…−98 / −98…−108 дБм | ≤ ±0,80 / ±1,10 / ±1,20 дБ |
| Half Duplex, 380–550 МГц | +5…−80 / −80…−90 дБм | ≤ ±0,50 / ±0,65 дБ |
| Half Duplex, 550–2000 МГц | +5…−15 / −15…−80 / −80…−90 дБм | ≤ ±0,55 / ±0,60 / ±0,75 дБ |
| Half Duplex, 2000–3900 МГц | +5…−15 / −15…−80 / −80…−90 дБм | ≤ ±0,50 / ±0,80 / ±1,10 дБ |
| Half Duplex, 3900–6000 МГц | +5…−15 / −15…−80 дБм | ≤ ±0,90 / ±1,25 дБ |
Линейность и IF Flatness Tx
| Параметр | Диапазон / уровень | Типичное значение |
|---|---|---|
| Линейность S9101RH | 22,75– | ≤ ±0,40 / ±0,30 / ±0,25 / ±0,40 дБ |
| Линейность S9101RH | 24,25– | спец. ≤ ±2,0 дБ; тип. ≤ ±0,45 / ±0,40 / ±0,30 / ±0,15 дБ |
| Линейность S9101RH | 33,3– | ≤ ±0,40 / ±0,30 / ±0,25 / ±0,40 дБ по диапазонам уровня |
| Линейность S9101RH | 37,0–43,5 ГГц | спец. ≤ ±2,0 дБ; тип. ≤ ±0,50 / ±0,40 / ±0,30 дБ |
| IF Flatness S9101RH | 24,25–29,5 ГГц, 800 МГц | ±2 дБ |
| IF Flatness S9101RH | 37–40 ГГц, 1,2 ГГц | ±2 дБ |
| IF Flatness RF Out | 100 / 200 / 400 / 800 / 1200 МГц | ±0,5 / ±0,8 / ±1,0 / ±1,0 / ±1,5 дБ |
EVM и ACLR при генерации 5G NR
| Показатель | Диапазон / полоса | Результат |
|---|---|---|
| EVM Tx, S9101RH | 24,25–29,5 ГГц, 100 МГц | |
| EVM Tx, S9101RH | 24,25–29,5 ГГц, 400 МГц | |
| EVM Tx, S9101RH | 37–40 ГГц, 100 МГц | |
| EVM Tx, S9101RH | 37–40 ГГц, 400 МГц | |
| EVM Tx, FR1 | 100 МГц при 4 ГГц | |
| EVM Tx, FR1 | 100 МГц при 5 ГГц | |
| ACLR Tx, S9101RH | 24,25–29,5 ГГц, 100 МГц | |
| ACLR Tx, S9101RH | 24,25–29,5 ГГц, 400 МГц | |
| ACLR Tx, S9101RH | 37–40 ГГц, 100 МГц | |
| ACLR Tx, S9101RH | 37–40 ГГц, 400 МГц | |
| ACLR Tx, FR1 | 100 МГц при 4 ГГц | |
| ACLR Tx, FR1 | 100 МГц при 5 ГГц |
Для конфигурации S9101A-BK1 характеристики EVM относятся к RF-выходу основного трансивера, формирующего полезный сигнал Wanted.
Общие характеристики
| Параметр | S9101A / S9101RH |
|---|---|
| Условия эксплуатации | Только в помещении; высота до 2000 м; рабочая температура 10…40 °C; относительная влажность до 85%, без конденсации. |
| Питание базовой системы | 100/120 В, 50/60 Гц — до 1200 Вт; 220/240 В, 50/60 Гц — до 1300 Вт. |
| Питание S9101RH | 36 В DC, 34 Вт. |
| Размеры базовой системы | 197,8 × 449,5 × 568,9 мм (В × Ш × Г), с ножками и rugged front panel. |
| Размеры S9101RH | 66 × 139 × 183 мм. |
| Монтаж в стойку | 2 × 2U × 1 ширина стойки. |
| Масса S9101A-TR1 | 20,4 кг. |
| Масса S9101A-TR2 | 22,6 кг. |
| Масса S9101A-BK1 | 24,0 кг. |
| Масса S9101RH | 2,2 кг. |
| Дистанционное управление | LAN, RJ-45. |
| Гарантия | Стандартная гарантия 1 год. |
| Рекомендуемый цикл калибровки | 1 год. |
Контроллер и интерфейсы базовой системы
M9037A PXIe Embedded Controller
Встроенный контроллер M9037A обеспечивает управление базовой системой и внешние интерфейсы.
| Интерфейс | Характеристики |
|---|---|
| LAN | 2 × 10/100/1000BASE-T, RJ-45 Gigabit Ethernet. |
| Видео | 2 × Dual Mode DisplayPort++; поддержка DisplayPort или DVI-D. |
| USB | 4 × USB 2.0 Type-A; 2 × USB 3.0. |
| PXI Trigger In/Out | SMB, двунаправленный триггер для маршрутизации внешнего сигнала на/с PXI backplane. |
| GPIB | Micro-D, 25 контактов. |
| PCIe | x8 Gen 3 PCIe IPASS для управления вторым PXIe/AXIe шасси или RAID-хранилищем. |
Шасси M9019A и опорные/триггерные соединения
Базовая система построена на шасси M9019A PXIe. На rugged front panel выведены опорные частоты и два программируемых триггерных разъема.
| Разъем | Характеристики |
|---|---|
| 100 MHz Ref Out | BNC (f); 9,5 дБм ном.; типичная точность |
| 10 MHz Ref Out | BNC (f); 9,5 дБм ном.; типичная точность |
| 10 MHz Ref In | BNC (f); вход 1–110 МГц, синус; диапазон захвата ±1 ppm ном.; 0…10 дБм; 50 Ом. |
| Trig 1 / Trig 2 | BNC (f); вход/выход настраиваемый; 3,3 В CMOS, TTL-совместимый, 5 В tolerant; выходное сопротивление 50 Ом тип.; входное 3 кОм тип.; минимальная длительность импульса 100 нс. |
Разъемы RF и mmWave
RF 380 МГц – 6 ГГц на передней панели
| Разъем | Тип и диапазон | Допустимый уровень |
|---|---|---|
| RF In | Type-N (f), 50 Ом; 380 МГц – 6 ГГц | +27 дБм — максимальная безопасная входная мощность; 0 VDC. |
| RF Out | Type-N (f), 50 Ом; 380 МГц – 6 ГГц | +30 дБм — максимальная приложенная обратная входная мощность; 0 VDC. |
| Half Duplex, HD1/HD2 | Type-N (f); 380 МГц – 6 ГГц | +30 дБм — максимальная безопасная входная мощность; 0 VDC. |
Соединения S9101RH mmWave
| Разъем | Назначение и характеристики |
|---|---|
| RF Tx/Rx 1 и RF Tx/Rx 2 | 2,4 мм (f), 50 Ом ном.; могут использоваться как для подачи mmWave-сигнала на DUT, так и для приема сигнала от DUT. Максимум: 15 VDC, +20 дБм. |
| LO/IF Out | SMA (f), 50 Ом; в конфигурации S9101A не используется. Может выдавать IF с понижающего преобразователя и принимать LO. |
| IF In/Out | SMA (f), 50 Ом; в S9101A используется как IF-выход S9101RH. Диапазон IF 2,5–4 ГГц; входная мощность −20…−30 дБм минимум, CW; выходная мощность −24…−8 дБм, CW. |
| IF In | SMA (f), 50 Ом; в S9101A используется как IF-вход в S9101RH. Диапазон 2,5–4 ГГц; входная мощность −20…−30 дБм минимум, CW. |
| LO/Pwr/Ctrl/IF In | SMA (f), 50 Ом; комбинированный вход LO, питания +36 VDC и управляющего сигнала. LO 6–12 ГГц, уровень не ниже −20 дБм; питание +36 VDC, 1 А. |
Внимание: кабель LO/Pwr/Ctrl нельзя подключать или отключать при включенном S9101RH.
Хотя S9101RH функционально работает в диапазоне 22,7–43,5 ГГц, характеристики S9101A в даташите приведены только для оговоренных частотных участков.
Связанные компоненты и программное обеспечение
| Компонент | Роль в системе |
|---|---|
| M9410A PXIe VXT | Основной векторный трансивер FR1; в BK1 используется также второй M9410A для формирования Blocker. |
| M9019A PXIe Chassis | 18-слотовое шасси PXIe базовой системы. |
| M9037A PXIe Embedded Controller | Встроенный контроллер системы. |
| PathWave Signal Studio | Формирование стандартных и пользовательских тестовых сигналов; упоминается в связанной литературе Keysight. |
| S9101RH mmWave Transceiver | Внешний mmWave-трансивер для диапазона FR2; отдельная карточка Akmetron в исходном материале не указана. |
Характеристики Keysight 5G Multi-Band Vector Transceiver — многодиапазонная векторная RF-система для тестирования
Документация Keysight 5G Multi-Band Vector Transceiver — многодиапазонная векторная RF-система для тестирования
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Сервисное обслуживание
