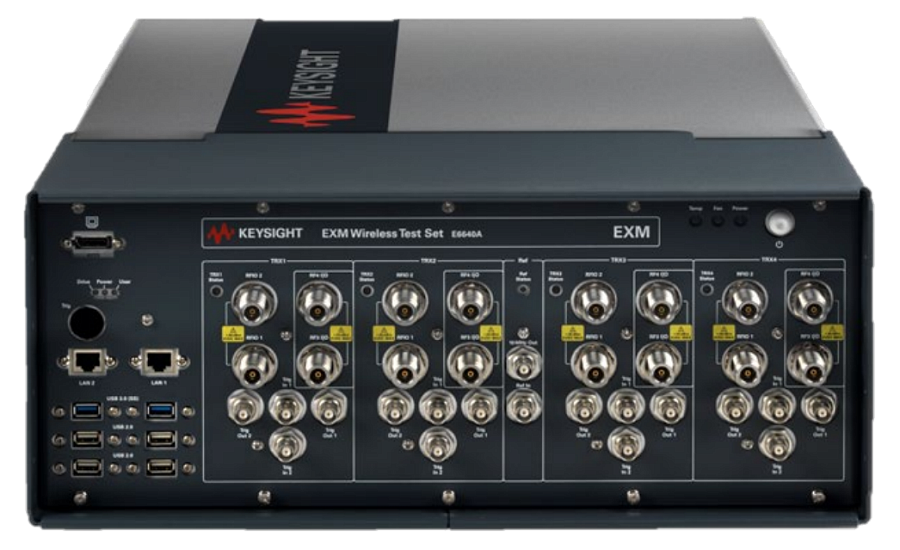

Keysight E6640A EXM Wireless Test Set — многоканальная RF-тестовая

Name: Keysight E6640A EXM Wireless Test Set — многоканальная RF-тестовая система для производственного тестирования беспроводных устройств
Brand: Keysight Technologies
Availability: PreOrder

Keysight E6640A EXM Wireless Test Set — масштабируемая платформа для производственного тестирования беспроводных устройств. Поддерживает до 4 независимых TRX-каналов с VSA/VSG и RFIO, диапазон до 6 ГГц, полосу анализа до 160 МГц и технологии 5G NR, LTE/LTE-A, C-V2X, NB-IoT, eMTC, WLAN, Bluetooth и GNSS.

Тип:Масштабируемая аппаратная система для высокопроизводительного non-signaling RF-тестирования беспроводных устройств и чипсетов

Назначение:Производственное тестирование, калибровка и RF-верификация мобильных, WLAN, Bluetooth, GNSS и других беспроводных устройств

Трансиверы:От 1 до 4 независимых TRX в одном шасси; каждый TRX включает Vector Signal Analyzer (VSA), Vector Signal Generator (VSG) и RFIO

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Трансиверы:От 1 до 4 независимых TRX в одном шасси; каждый TRX включает Vector Signal Analyzer (VSA), Vector Signal Generator (VSG) и RFIO

Модели

Сервис

E6640A EXM

Беспроводной тестовый комплект

Партномер: E6640A

Экономичное и воспроизводимое решение для производства беспроводных устройств

При производстве беспроводных устройств всё более жёсткие целевые показатели и сокращающиеся сроки проще обеспечить, имея доступ к подходящим тестовым ресурсам. Keysight E6640A EXM Wireless Test Set масштабируется в соответствии с потребностями производства и синхронизирован с новейшими наборами микросхем сотовой связи и WLAN.

EXM обеспечивает скорость, точность и плотность портов, необходимые для быстрого наращивания и оптимизации крупносерийного производства. Система предназначена для параллельного тестирования нескольких устройств и поддерживает до четырёх приёмопередающих модулей TRX. Каждый TRX включает векторный анализатор сигналов (VSA), векторный генератор сигналов (VSG) и четыре RF-входа/выхода RFIO. Одним решением можно тестировать устройства, работающие в нескольких сотовых и WLAN-форматах.

• Оптимизация многоканального тестирования - до четырёх TRX-каналов на один EXM.

• Тестирование multi-format устройств с помощью стандартных Keysight PathWave X-Series Measurement Applications .

• Максимальная пропускная способность за счёт высокой аппаратной скорости и расширенного секвенирования.

• Повышение выхода годных изделий благодаря высокому качеству сигнала и точности измерений.

Содержание

• Характеристики производительности

• Характеристики временной базы

• Общие характеристики

• Передняя панель

• Характеристики приложений

• Тестирование нескольких форматов в производстве

Масштабируйте производственную линию с помощью модулей TRX

Каждый модуль TRX содержит полностью интегрированные VSA, VSG и RFIO. В RFIO используются надёжные разъёмы N-типа с четырьмя полнодуплексными (FD) портами в конфигурации по умолчанию; интерфейс рассчитан на требования производственной среды беспроводных устройств.

Каждый модуль TRX поддерживает диапазоны и полосы пропускания сотовых и беспроводных технологий. В существующее шасси можно добавлять новые TRX-модули, доводя их количество до четырёх.

Программные приложения тестируют множество технологий

Повторяемые и согласованные результаты обеспечиваются стандартными PathWave X-Series Measurement Applications Keysight. Одна лицензия приложения охватывает до четырёх TRX в одном шасси. Поддерживаются следующие технологии.

Сотовая связь

• 5G NR (рисунки 1 и 2).

• C-V2X.

• LTE и LTE-Advanced TDD/FDD с Carrier Aggregation для междиапазонных и внутридиапазонных сценариев.

• NB-IoT и eMTC.

• W-CDMA и HSPA+.

• GSM, EDGE и EDGE Evo.

Беспроводные подключения

• WLAN 802.11a/b/g/j/p/n/af/ah/ac/ax с MIMO 2x2, 3x3 и 4x4; switched MIMO для производственных тестов и true MIMO с несколькими TRX для design verification.

• Bluetooth, EDR, BLE и Bluetooth 5.2.

• GNSS: GPS, Galileo, GLONASS, BeiDou, SBAS и QZSS.

• Цифровое видео.

Рисунок 1. Результаты анализа модуляции 5G NR

Результаты измерения мощности в соседнем канале 5G NR

Рисунок 2. Результаты измерения мощности в соседнем канале (ACP) 5G NR

Характеристики производительности

Определения

Спецификация

Гарантированные характеристики откалиброванного прибора, который хранился не менее 2 часов в рабочем температурном диапазоне и прогрет не менее 45 минут. Если не указано иное, спецификации действительны при 20-35 °C.

Типовое значение

Характеристики, которыми обладают 95% приборов с доверительной вероятностью 95%. Эти данные, выделенные в исходном документе курсивом, не гарантируются, не включают неопределённость измерений и действительны при комнатной температуре около 25 °C.

Номинальное значение

Среднее или типовое значение характеристики либо параметр, определяемый конструкцией. Эти данные не гарантируются и измеряются при комнатной температуре около 25 °C.

Условия

• RF-, IF- и source alignment должны быть выполнены в течение предыдущих 7 дней.

• ALL alignment должен быть выполнен в течение предыдущих 8 часов либо после изменения температуры более чем на 5 °C относительно предыдущего ALL alignment.

Характеристики векторного анализатора сигналов

Все опции относятся к модулям TRX, если не указано иное.

Память и дискретизация	Характеристика	Условия
Capture depth	4 GB memory 512 MSa of IQ data

Частота	Характеристика	Условия
Диапазоны частот	380 MHz to 3.8 GHz	Все RF-порты для E6640A-504
	380 MHz to 6.0 GHz	Все RF-порты для E6640A-506
	380 MHz to 6.0 GHz with 5G NR bands	Все RF-порты для E6640A-5B0
	1.1 to 1.8 GHz, 2.3 to 2.6 GHz, 4.8 to 6.0 GHz	Все RF-порты для E6640A-5WC
Заданные диапазоны частот	380 to 495 MHz 495 to 695 MHz1 695 to 920 MHz 920 to 960 MHz1 1425 to 1485 MHz 1485 to 1560 MHz1 1620 to 2030 MHz 2100 to 2200 MHz1 2300 to 2700 MHz 2700 to 3400 MHz2 3400 to 3800 MHz 3800 to 4900 MHz2 4900 to 6000 MHz	Зависит от выбранной опции диапазона частот
Опорная частота	См. характеристики опорного генератора
Точность измерения частоты CW	(Transmitter frequency x frequency reference accuracy) ± 50 Hz, тип.
Разрешение измерения частоты CW	1 Hz, тип.
Максимальная полоса анализа	40 MHz	E6640A-B40, E6640A-B85 or E6640A-B1X over 380 to 694 MHz
	60 MHz	E6640A-B85 over 695 to 800 MHz and all other specified frequency ranges, E6640A-B1X over 695 to 800 MHz
	100 MHz	E6640A-B1X over 3400 to 3800 MHz
	160 MHz	E6640A-B1X over all other specified frequency ranges
Типы запуска	Свободный запуск, внешний 1/2, RF burst, видео, internal	Анализатор последовательностей
	Свободный запуск, внешний 1/2, RF burst, видео, line, периодический	IQ-анализатор
Диапазон задержки запуска	-15 to 500 ms
Разрешение запуска	0.1 µs

¹ Эти частоты не поддерживаются модулями TRX M9430A и M9431A.

² Эти частоты поддерживаются только модулем TRX M9433A с опцией E6640A-5B0.

Амплитуда	Характеристика	Условия
Диапазоны входного уровня (average power)	-70 to 30 dBm	E6640A-2HD (полудуплекс) Входы RF3 I\|O и RF4 I\|O
	-65 to 36 dBm	E6640A-2FD (полный дуплекс) Входы RFIO1 и RFIO2, E6640A-4FD for all входs
КСВН входа		380 to 2030 MHz Входы RF3 I\|O и RF4 I\|O Входы RFIO1 и RFIO2
		2100 to 2200 MHz, 2300 to 3800 MHz Входы RF3 I\|O и RF4 I\|O Входы RFIO1 и RFIO2
		3800 to 4900 MHz Входы RFIO1 и RFIO2
		4900 to 6000 MHz Входы RF3 I\|O и RF4 I\|O Входы RFIO1 и RFIO2
Остаточные отклики		380 to 5790 MHz, > 5790 to 6000 MHz,
Прочие побочные составляющие		Отстройки от 10 MHz up to half the maximum analysis полоса от сигнала при установке диапазона анализатора по пиковой мощности сигнала
Фазовый шум		Боковые шумовые составляющие при центральной частоте 900 МГц 10 kHz отстройка 1 MHz отстройка

Характеристики абсолютной точности амплитуды CW

Измерено на портах E6640A-2FD/2HD RF3/4 I|O, настроенных в режим входа, в заданных диапазонах частот.

Диапазон частот	Входной уровень -70...≤ -8 dBm	Входной уровень > -8...24 dBm
380 to
490 to
600 to
640 to
695 to
800 to
920 to 960 MHz
1425 to
1485 to 1560 MHz
1620 to 2030 MHz / • 40 MHz BW / • 160 MHz BW
2100 to 2200 MHz
2300 to 2700 MHz / • 40 MHz BW / • 160 MHz BW
3400 to 3800 MHz
4900 to 6000 MHz / • 40 MHz BW / • 160 MHz BW

Измерено на входах RFIO1/2 и входах RFIO3/4 конфигурации E6640A-4FD в заданных диапазонах частот.

Диапазон частот	Входной уровень -65...	Входной уровень ≥ -8...33 dBm
380 to
490 to
600 to
640 to
695 to
800 to
920 to 960 MHz
1425 to
1485 to 1560 MHz
1620 to 2030 MHz / • 40 MHz BW / • 160 MHz BW
2100 to 2200 MHz
2300 to 2700 MHz
2700 to		≥ -8 to 20 dBm вход
3400 to 3800 MHz
3800 to
4900 to 6000 MHz / • 40 MHz BW / • 160 MHz BW

Характеристики векторного генератора сигналов

Все опции относятся к модулям TRX, если не указано иное.

Произвольные формы сигналов	Характеристика	Условия
Максимальная полоса ARB	200 kHz	76 to 110 MHz
	20 MHz	207 to 222 MHz
	40 MHz	380 to 490 MHz
	80 MHz	490 to 800 MHz
	160 MHz	Все остальные диапазоны частот
Память выборок ARB	4 GB memory 512 MSa of IQ data	Ёмкость хранения

Частота	Характеристика	Условия
Диапазоны частот		Все RF-порты для E6640A-5LF
	380 MHz to 3.8 GHz	Все RF-порты для E6640A-504
	380 MHz to 6.0 GHz	Все RF-порты для E6640A-506
	380 MHz to 6.0 GHz with 5G NR bands	Все RF-порты для E6640A-5B0
	1.1 to 1.8 GHz, 2.3 to 2.6 GHz, 4.8 to 6.0 GHz	Все RF-порты для E6640A-5WC
Заданные диапазоны частот	76 to 110 MHz3 207 to 222 MHz3 380 to 490 MHz 490 to 695 MHz4 695 to 960 MHz 1100 to 1325 MHz 1425 to 2180 MHz 2180 to 2200 MHz5 2300 to 2700 MHz 2700 to 3400 MHz5 3400 to 3800 MHz 3800 to 4900 MHz5 4900 to 6000 MHz	Зависит от выбранной опции диапазона частот
Опорная частота	См. характеристики опорного генератора

Амплитуда	Характеристика	Условия
Диапазоны выходного уровня	-120 to 5 dBm -130 to 5 dBm	Выходы RF3 I\|O и RF4 I\|O 76 to 110 MHz, 207 to 222 MHz 380 MHz to 6 GHz
	-120 to -15 dBm -130 to -15 dBm -130 to -20 dBm	Выходы RFIO1 и RFIO2 76 to 110 MHz, 207 to 222 MHz 380 MHz to 3.8 GHz 3.8 to 6 GHz
Разрешение установки	0.01 dB
КСВН выхода		Выходы RF3 I\|O и RF4 I\|O 76 to 110 MHz, > 5800 to 6000 MHz 207 to 222 MHz 380 to 2030 MHz > 2030 to 5800 MHz
		Выходы RFIO1 и RFIO2 76 to 2030 MHz > 2030 to 3800 MHz > 3800 to 6000 MHz
Гармоники и субгармоники		RF3 I\|O and RF4 I\|O at 0 dBm выход RFIO1 and RFIO2 at -15 dBm выход
Негармонические побочные составляющие, режим CW		207 to 222 MHz 380 MHz to 6 GHz
Фазовый шум		RF3 I\|O and RF4 I\|O at 0 dBm выход, RFIO1 and RFIO2 at -10 dBm выход, 1 MHz отстройка 380 MHz to 3 GHz > 3 to 3.8 GHz > 3.8 to 6 GHz

³ Частоты поддерживаются только на M9432A и M9433A с опцией E6640A-5LF, заказываемой как E6640A-5FM.

⁴ Эти частоты не поддерживаются на M9430A и M9431A.

⁵ Эти частоты поддерживаются только на M9433A с опцией E6640A-5B0.

Характеристики абсолютной точности уровня CW

Измерено на портах E6640A-2FD/2HD RF3 I|O и RF4 I|O, настроенных в режим выхода, в заданных диапазонах частот.

Диапазон частот	Характеристика	Условия
76 to 110 MHz 207 to 222 MHz		-15 to ≤ 5 dBm
		-80 to ≤ -15 dBm
		-120 to ≤ -80 dBm
380 to 1325 MHz		-15 to ≤ 5 dBm
		-80 to ≤ -15 dBm
		-120 to ≤ -80 dBm
1425 to 2700 MHz		-15 to ≤ 5 dBm
		-80 to ≤ -15 dBm
		-120 to ≤ -80 dBm
3400 to 3800 MHz		-15 to ≤ 5 dBm
		-80 to ≤ -15 dBm
		-110 to ≤ -80 dBm
4900 to 6000 MHz		-15 to ≤ 5 dBm
		-80 to ≤ -15 dBm
		-100 to ≤ -80 dBm

Измерено на выходах RFIO1 и RFIO2 и выходах RFIO3 и RFIO4 конфигурации E6640A-4FD в заданных диапазонах частот.

Диапазон частот	Характеристика	Условия
76 to 110 MHz 207 to 222 MHz		-80 to -15 dBm
		-120 to ≤ -80 dBm
380 to 1325 MHz		-80 to ≤ -15 dBm
		-120 to ≤ -80 dBm
1425 to		-80 to ≤ -15 dBm
		-120 to ≤ -80 dBm
2700 to		-80 to ≤ -15 dBm
		-120 to ≤ -80 dBm
3400 to		-80 to ≤ -15 dBm
		-110 to ≤ -80 dBm
3800 to		-80 to ≤ -20 dBm
		-100 to ≤ -80 dBm
4900 to 6000 MHz		-80 to ≤ -20 dBm
		-100 to ≤ -80 dBm

Характеристики временной базы

Внутренняя временная база	Характеристика	Условия
Accuracy	± [(time since last adjustment x aging rate) + temperature stability + calibration accuracy]
Достижимая начальная точность калибровки	±5 x 10–8
Стабильность частоты - старение		Ежедневно, после 72-часового прогрева
		За год
		За 10 лет
Стабильность частоты - влияние температуры		20 to 30 °C
		Полный диапазон температур
Стабильность частоты - прогрев		5 минут при 20 to 30 °C, 1 hour
		15 минут при 20 to 30 °C, 1 hour
Рекомендуемый межкалибровочный интервал6	2 года

Вход внешнего опорного сигнала	Характеристика	Условия
Диапазон частот	1 to 50 MHz	Синусоидальный сигнал
Lock range	±1 ppm, номин.
Amplitude	0 to 10 dBm, номин.
Импеданс	50 Ом, номин.
Тип разъёма	BNC, гнездо

Общие характеристики

Питание	Характеристика	Условия
Напряжение и частота сети	100 to 120 V, 50/60 Hz, номин.
	200 to 240 V, 50/60 Hz, номин.
Потребляемая мощность	720 W (100 to 120 VAC вход), тип.	100 to 120 VAC вход
	870 W, тип.	200 to 240 VAC вход
Максимальная допустимая обратная мощность		RF3 I\|O and RF4 I\|O ports with E6640A-2FD
		RFIO3 and RFIO4 ports with E6640A-4FD, RFIO1 and RFIO2 ports
Развязка RF I/O портов	> 90 dB, номин. > 85 dB, номин. > 80 dB, номин.	1 TRX measured from вход port to выход port with E6640A-SSX 3400 to 3800 MHz > 4900 MHz

Габариты и масса	Характеристика	Условия
Габариты (W x H x D)	450 x 197 x 581 mm 450 x 190 x 561 mm	С установленными ножками Без ножек
Масса	21.4 kg, 47 pounds 22.7 kg, 50 pounds 24.5 kg, 54 pounds 25.9 kg, 57 pounds	1 TRX установлен 2 TRX установлен 3 TRX установлен 4 TRX установлен

⁶ При поставке отдельные TRX-модули одного E6640A могут иметь разные даты следующей калибровки в соответствии с сертификатами. Все первоначально установленные модули имеют даты калибровки с разбросом не более 60 дней. Добавленные позднее TRX-модули могут иметь другие даты калибровки и окончания гарантии. Даты калибровки модулей можно посмотреть на E6640A EXM в System → Show → Hardware.

Окружающая среда	Характеристика
Рабочая температура	5...45 °C
Температура хранения	-40...65 °C
EMC	Соответствие European EMC Directive 2004/108/EC; IEC/EN 61326-1; IEC/EN 61326-2-1; CISPR Pub 11 Group 1, class A; AS/NZS CISPR 11:2002; ICES/NMB-001.
Воздействие окружающей среды	Типовые испытания по Keysight Environmental Test Manual подтверждают стойкость при хранении, транспортировке и эксплуатации, включая температуру, влажность, удар, вибрацию, высоту и параметры сети питания. Методы согласованы с IEC 60068-2, уровни близки к MIL-PRF-28800F Class 3.
Безопасность	Соответствие European Low Voltage Directive 2006/95/EC; IEC/EN 61010-1; Canada CSA C22.2 No. 61010-1-04; USA UL Std 61010-1.

Акустический шум	Значение
Уровень	LpA
Положение	Положение оператора, нормальный режим
Метод	ISO 7779 / DIN 45635 t19

Контроллер	M9037A	M9035A
CPU	Intel i7-4700EQ	Intel i3-8100H quad-core
Тактовая частота CPU	2.4 GHz	3.0 GHz
Кэш L3	6 MB	6 MB
Тип ОЗУ	DDR3L, 1600 204-pin SODIMM sockets	DDR4-2400 204-pin SODIMM sockets
Объём ОЗУ	16 GB	16 GB
Операционная система	Microsoft Windows 7 Professional, 64-bit Microsoft Windows 10 Enterprise LTSC, 64-bit9	Microsoft Windows 7 Professional, 64-bit Microsoft Windows 10 Enterprise LTSC, 64-bit9
Тип накопителя	2.5-inch SATA III SSD	2.5-inch SATA SSD
Объём накопителя	240 GB	256 GB
Интерфейс удалённого программирования	LAN RJ45	LAN RJ45

⁷ M9037A относится к E6640A с серийными номерами до MY62430000.

⁸ M9035A относится к E6640A с серийным номером MY62430000 и выше.

⁹ Windows 10 Enterprise LTSC относится к E6640A с серийным номером MY57150909 и выше.

Передняя панель

Рисунок 3. Передняя панель E6640A EXM и функции отображения приложений

Состояние контроллера	Описание
Power	Зелёный LED - питание работает нормально
Накопитель	Жёлтый LED - активность накопителя

Триггер контроллера	Описание
Разъём	BNC, гнездо
Trigger	Программируемое направление

Интерфейс LAN TCP/IP	Описание
Standard x 2	1000 Base-T
Разъём x 2	RJ45 Ethertwist

¹⁰ Триггер контроллера относится к приборам с серийными номерами до MY62430000.

Видеовыход	Описание
Разъём	DisplayPort, совместим с адаптером DisplayPort-VGA

USB-порты	Описание / характеристика
USB 3.0 стандартный	2 порта, совместимые с USB 3.0/2.0
USB 2.0 стандартный	4 порта, совместимые с USB 2.0
Разъём	USB Type-A, гнездо
Выходной ток	0.5 A, номин.

Выход 10 MHz	Описание / характеристика
Разъём	BNC, гнездо
Импеданс	50 Ом, номин.
Выходная амплитуда	9.5 dBm, номин.

Вход Ref In	Описание
Разъём	BNC, гнездо
Импеданс	50 Ом, номин.
Характеристики	См. характеристики опорного генератора performance

RF-соединения модулей TRX	Описание / характеристика
Импеданс всех разъёмов	50 Ом, номин.
E6640A-2FD/2HD / • RF3 I\|O and RF4 I\|O ports (HD) / • RFIO1 and RFIO2 ports (FD)	Опциональная конфигурация N-Type, гнездо N-Type, гнездо
E6640A-4FD / • RFIO1, RFIO2, RFIO3, RFIO4 ports (FD)	Конфигурация по умолчанию N-Type, гнездо

Триггеры модулей TRX	Описание / характеристика
Разъёмы	BNC, гнездо
Импеданс	> 10 kОм, номин.
Trigger in 1	Для запуска измерения принятой формы сигнала
Trigger in 2	Для запуска передачи формы сигнала
Trigger in 1 and 2 диапазон уровня	-3.5 to 3.5 V
Trigger out 1 and 2 диапазон уровня	-3.3 V LVTTL

Состояние модуля TRX	Описание
Индикатор состояния	LED

Характеристики приложений

Приложения GSM, EDGE и EDGE Evo

Характеристики измерений

Измерения выполняются в диапазонах 450-490 MHz, 820-920 MHz и 1710-1910 MHz.

Измерение	Характеристика	Условия
Мощность во времени (PVT)
Абсолютная погрешность мощности		0 dBm вход
Фазовая ошибка
Уровень собственного шума		0 dBm вход, GMSK modulation
Модуль вектора ошибки EDGE (EVM)
Уровень собственного шума		0 dBm вход
Выходной RF-спектр (ORFS)
Остаточная относительная мощность, spectrum due to modulation		0 dBm вход 600 kHz отстройка 1.2 MHz отстройка 1.8 MHz отстройка
Остаточная относительная мощность, spectrum due to switching		0 dBm вход 600 kHz отстройка 1.2 MHz отстройка 1.8 MHz отстройка

Характеристики источника

Измерения выполняются в диапазонах 380-490 MHz, 695-960 MHz и 1425-2180 MHz.

Качество сигнала	Характеристика	Условия
Фазовая ошибка GMSK		RF I\|O ports at 0 dBm выход RFIO ports at -15 dBm выход
EDGE EVM

Приложения W-CDMA и HSPA+

Характеристики измерений

Измерения выполняются в диапазонах 695-920 MHz и в заданных диапазонах 1425-2700 MHz.

Измерение	Характеристика	Условия
Мощность канала
Абсолютная погрешность мощности		0 dBm вход
EVM QPSK
Остаточная EVM		-10 dBm вход
Коэффициент утечки мощности в соседний канал (ACLR)
Остаточная относительная мощность		5 MHz отстройкаs, 3.84 MHz полоса измерения, 0 dBm вход
Маска спектральных излучений (SEM)
Остаточная относительная мощность		2.515 to 3.485 MHz отстройкаs, 30 kHz полоса измерения, 0 dBm вход
		4.0 to 7.5 MHz отстройкаs, 1 MHz полоса измерения, 0 dBm вход
		7.5 to 8.5 MHz and 8.5 to 12 MHz отстройкаs, 1 MHz полоса измерения, 0 dBm вход

Характеристики источника

Измерения выполняются в диапазонах 695-960 MHz и 1425-2180 MHz.

Качество сигнала	Характеристика	Условия
Суммарная EVM		RF I\|O ports at 0 dBm выход RFIO ports at -15 dBm выход

Приложения cdma2000 и 1xEV-DO

Характеристики измерений

Измерения выполняются в диапазонах 410-484 MHz, 776-920 MHz и 1710-1980 MHz.

Измерение	Характеристика	Условия
Мощность канала
Абсолютная погрешность мощности		0 dBm вход
EVM
Остаточная EVM		-10 dBm вход
Мощность в соседнем канале (ACP)
Остаточная относительная мощность		885 kHz отстройкаs, 30 kHz полоса измерения, 0 dBm вход
		1.98 MHz отстройкаs, 30 kHz полоса измерения, 0 dBm вход
		4.0 MHz отстройкаs, 30 kHz полоса измерения, 0 dBm вход

Характеристики источника

Измерения выполняются в диапазонах 380-490 MHz, 695-960 MHz и 1425-2180 MHz.

Качество сигнала	Характеристика	Условия
Суммарная EVM		RF I\|O ports at 0 dBm выход RFIO ports at -15 dBm выход

Приложения TD-SCDMA и TD-HSPA+

Характеристики измерений

Измерения выполняются в заданных диапазонах между 695 MHz и 3800 MHz.

Измерение	Характеристика	Условия
Мощность канала
Абсолютная погрешность мощности		0 dBm вход
EVM
Остаточная EVM		1.6 MHz channel полоса, 0 dBm вход
ACLR
Остаточная относительная мощность		1.6 MHz отстройкаs, 1.28 MHz полоса измерения, 0 dBm вход
		3.2 MHz отстройкаs, 1.28 MHz полоса измерения, 0 dBm вход
SEM
Остаточная относительная мощность		2.515 to 3.485 MHz отстройкаs, 30 kHz полоса измерения, 0 dBm вход
		4.0 to 7.5 MHz отстройкаs, 1 MHz полоса измерения, 0 dBm вход
		7.5 to 8.5 MHz отстройкаs, 1 MHz полоса измерения, 0 dBm вход

Характеристики источника

Измерения выполняются в заданных диапазонах между 1620 MHz и 2700 MHz.

Качество сигнала	Характеристика	Условия
Суммарная EVM		RF I\|O ports at 0 dBm выход RFIO ports at -20 dBm выход

Приложения LTE и LTE-Advanced TDD и FDD

Характеристики измерений

Измерения выполняются в заданных диапазонах между 695 MHz и 6000 MHz.

Измерение	Характеристика	Условия
Мощность передачи
Абсолютная погрешность мощности		0 dBm вход
EVM
Остаточная EVM		5, 10, 15 and 20 MHz полосы, -10 dBm вход
ACP
Минимальная мощность несущей	> -20 dBm > -5 dBm	RF I\|O ports RFIO ports
Динамический диапазон		E-UTRA UTRA

Характеристики источника

Измерения выполняются в заданных диапазонах между 695 MHz и 6000 MHz.

Качество сигнала	Характеристика	Условия
Суммарная EVM		RF I\|O ports at 0 dBm выход RFIO ports at -15 dBm выход 380 MHz to 3.9 GHz > 3.9 to 6 GHz

Приложения 5G NR

Характеристики измерений

Измерения выполняются в заданных диапазонах между 600 MHz и 6 GHz.

Измерение	Характеристика	Условия
64QAM EVM		1 carrier, 100 MHz полоса сигнала, -10 dBm вход

Характеристики источника

Качество сигнала	Характеристика	Условия
64QAM EVM		1 carrier, -15 dBm выход
		600 to 80 MHz полоса сигнала
		Specified ranges between 800 and 100 MHz полоса сигнала
		3.9 to 6 GHz, 100 MHz полоса сигнала

Приложения WLAN

Характеристики измерений

Измерение	Характеристика	Условия
Мощность модулированного сигнала
Абсолютная погрешность мощности		0 dBm вход 2400 to 2483.5 MHz 5150 to 5185 MHz
EVM только по преамбуле, RF I\|O HD порты при -20 dBm
802.11b		2.4 GHz
802.11g		2.4 GHz
802.11a		5.8 GHz
802.11n		5.8 GHz 20 MHz полоса 40 MHz полоса
802.11ac		5.57 GHz 80 MHz полоса 160 MHz полоса
802.11af11		700 MHz, 8 MHz полоса
802.11ah11		900 MHz, 16 MHz полоса
802.11ax11		5.775 GHz 80 MHz полоса 160 MHz полоса
EVM только по преамбуле, RFIO HD порты при -10 dBm
802.11b		2.4 GHz
802.11g		2.4 GHz
802.11a		5.8 GHz
802.11n		5.8 GHz 20 MHz полоса 40 MHz полоса
802.11ac		5.57 GHz 80 MHz полоса 160 MHz полоса
802.11af11		700 MHz, 8 MHz полоса
802.11ah11		900 MHz, 16 MHz полоса
802.11ax11		5.775 GHz 80 MHz полоса 160 MHz полоса

¹¹ Измерения на M9430A и M9431A для 802.11af, 802.11ah и 802.11ax могут возвращать недействительные результаты.

Маска спектральных излучений

Для номинальных характеристик SEM см. рисунки 4-10. Тестовый сигнал передатчика SEM формировался генератором Keysight N5182B MXG.

Рисунок 4. Номинальная характеристика SEM 802.11a/g при 2,4 GHz, полоса 20 MHz, RF I|O порты

Рисунок 5. Номинальная характеристика SEM 802.11a/g при 5,8 GHz, полоса 20 MHz, RF I|O порты

Рисунок 6. Номинальная характеристика SEM 802.11n при 5,8 GHz, полоса 40 MHz, RF I|O порты

Рисунок 7. Номинальная характеристика SEM 802.11af при 700 MHz, полоса 8 MHz, RF I|O порты

Рисунок 8. Номинальная характеристика SEM 802.11ah при 900 MHz, полоса 16 MHz, RF I|O порты

Рисунок 9. Номинальная характеристика SEM 802.11ax при 5,775 GHz, полоса 80 MHz, RF I|O порты

Рисунок 10. Номинальная характеристика SEM 802.11ax при 5,57 GHz, полоса 160 MHz, RF I|O порты

Характеристики источника

Качество сигнала	Характеристика	Условия
EVM только по преамбуле, RF I\|O HD порты
802.11b		2.4 GHz, -30 to 0 dBm выход
802.11g		2.4 GHz, -15 to -5 dBm выход
802.11a		5.8 GHz, -15 to -5 dBm выход
802.11n		5.8 GHz, -15 to -5 dBm выход 20 MHz полоса 40 MHz полоса
802.11ac		5.57 GHz, 80 and 160 MHz полосы, -15 to -5 dBm выход
802.11af12		700 MHz, 8 MHz полоса, -15 to -5 dBm выход
802.11ah12		900 MHz, 16 MHz полоса, -15 to -5 dBm выход
802.11ax12		-15 to -5 dBm выход 5.775 GHz, 80 MHz полоса 5.57 GHz, 160 MHz полоса
EVM только по преамбуле, RFIO FD порты
802.11b		2.4 GHz, -30 to -10 dBm выход
802.11g		2.4 GHz, -20 to -15 dBm выход
802.11a		5.8 GHz, -20 to -15 dBm выход
802.11n		5.8 GHz, 20 and 40 MHz полосы, -20 to -15 dBm выход
802.11ac		5.57 GHz, -20 to -15 dBm выход 80 MHz полоса, 160 MHz полоса
802.11af12		700 MHz, 8 MHz полоса, -20 to -15 dBm выход
802.11ah12		900 MHz, 16 MHz полоса, -20 to -15 dBm выход
802.11ax12		-20 to -15 dBm выход 5.775 GHz, 80 MHz полоса 5.57 GHz, 160 MHz полоса

¹² Измерения на M9430A и M9431A для 802.11af, 802.11ah и 802.11ax могут возвращать недействительные результаты.

Приложения Bluetooth

Характеристики измерений

Измерения выполняются в диапазоне 2400-2486 MHz.

Измерение	Характеристика	Условия
Мощность канала
Абсолютная погрешность мощности		0 dBm вход
Modulation
Диапазон девиации
Точность модуляции Enhanced Data Rate (EDR)
Диапазон	0 to 12 % СКЗ, номин.
Уровень собственного шума		-20 dBm вход

Характеристики источника

Измерения выполняются в диапазонах между 1620 MHz и 2700 MHz.

Качество сигнала	Характеристика	Условия
Ошибка FSK		Basic data rate (ACL), DH1 packet, GFSK, стандартный packet, 2402 MHz, RF I\|O ports at -10 dBm выход
ACP		Enhanced data rate, 3-DH1 packet, GFSK + D8PSK, стандартный packet, 2402 MHz, RF I\|O ports at -10 dBm выход

Ошибка EDR DEVM

Тестирование нескольких форматов в производстве

Keysight E6640A EXM Wireless Test Set - многоканальная платформа, поддерживающая производственное тестирование устройств 5G NR с одновременной проверкой до четырёх устройств. Универсальное решение поддерживает 5G NR и более ранние беспроводные и интерфейсные технологии, включая LTE-A, 802.11ac/ax, Bluetooth 5.0, 2G и 3G. Проверка RF-характеристик multi-format устройств выполняется без дополнительного тестового оборудования.

Интегрированное программное обеспечение Keysight для формирования форм сигналов и измерений обеспечивает точную проверку характеристик устройства. Одно программное приложение предоставляет формы сигналов для проверки приёмника и позволяет выполнять широкий набор измерений, включая EVM, ACP, SEM, power и occupied bandwidth (OBW).

Методы секвенирования источника и анализатора обеспечивают высокую скорость тестирования, позволяя оптимизировать test plans и выбирать наиболее эффективную последовательность для DUT. Автоматизация на базе Keysight PathWave test platform обеспечивает быстрое выполнение test plan и управление OTA chamber с помощью программного обеспечения, которое удобно сопровождать и обновлять.

Non-signaling производственные решения E6640A EXM снижают стоимость производства устройств за счёт использования проверенной отраслевой платформы для параллельного тестирования нескольких устройств в нескольких форматах. Оптимизированные автоматизация и секвенирование сокращают время теста и ускоряют вывод устройств на рынок.

подробнее свернуть

Характеристики Keysight E6640A EXM Wireless Test Set — многоканальная RF-тестовая система для производственного

Название	Значение
Тип	Масштабируемая аппаратная система для высокопроизводительного non-signaling RF-тестирования беспроводных устройств и чипсетов
Назначение	Производственное тестирование, калибровка и RF-верификация мобильных, WLAN, Bluetooth, GNSS и других беспроводных устройств
Трансиверы	От 1 до 4 независимых TRX в одном шасси; каждый TRX включает Vector Signal Analyzer (VSA), Vector Signal Generator (VSG) и RFIO
Частотный диапазон	До 6 ГГц; конфигурация 380 МГц–6 ГГц для совместного тестирования cellular и wireless connectivity
Полоса анализа/генерации	До 160 МГц на TRX
RF-интерфейсы	До 4 RFIO на каждый TRX; конфигурация 4 Full Duplex либо 2 Full Duplex + 2 Half Duplex
Параллельное тестирование	До 4 устройств одновременно непосредственно на TRX; до 32 DUT при использовании Multiport Adapter (MPA)
Технологии Cellular	5G NR, LTE/LTE-Advanced FDD/TDD, C-V2X, NB-IoT, eMTC, W-CDMA/HSPA+, GSM/EDGE и другие поддерживаемые cellular-форматы
Wireless Connectivity	WLAN IEEE 802.11a/b/g/j/p/n/af/ah/ac/ax, Bluetooth/EDR/BLE, GNSS, Zigbee, Z-Wave и другие поддерживаемые форматы
MIMO	WLAN True MIMO до 4×4 с несколькими TRX; поддержка Switched MIMO для производственного тестирования
Поддерживаемое ПО	Keysight PathWave X-Series Measurement Applications, waveform applications и Keysight Test Automation on PathWave
Автоматизация	Advanced sequencing, single-acquisition multiple measurements и chipset-specific calibration/verification routines
Особенности	Независимые генератор и анализатор в каждом TRX, одновременное тестирование нескольких устройств, высокая плотность RF-портов, масштабирование конфигурации добавлением TRX-модулей, оптимизация под массовое производство 5G и WLAN-устройств

Документация Keysight E6640A EXM Wireless Test Set — многоканальная RF-тестовая система для производственного

Keysight_E6640A_EXM_Wireless_Test_Set_RU.pdf

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

Keysight Technologies

Все товары бренда
