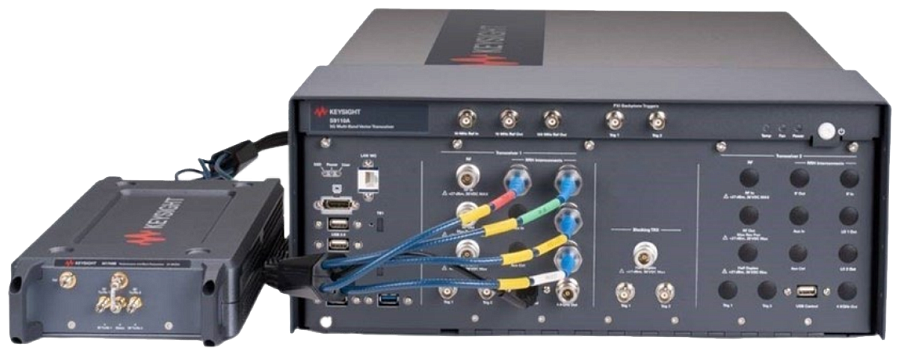

Keysight S9110A 5G Multi-Band Vector Transceiver — многодиапазонная
Keysight S9110A 5G Multi-Band Vector Transceiver — многодиапазонная векторная трансиверная система для RF-тестирования 5G NR FR1/FR2. Поддерживает диапазоны 380 МГц–6 ГГц и, в зависимости от конфигурации, 10–32 ГГц или 22,7–49,2 ГГц, полосу до 1,2 ГГц, одно- и двухканальные конфигурации и вариант с отдельным Blocker-сигналом для тестирования приёмников базовых станций.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Keysight S9110A 5G Multi-Band Vector Transceiver — многодиапазонная векторная трансиверная система для RF-тестирования 5G NR FR1/FR2. Поддерживает диапазоны 380 МГц–6 ГГц и, в зависимости от конфигурации, 10–32 ГГц или 22,7–49,2 ГГц, полосу до 1,2 ГГц, одно- и двухканальные конфигурации и вариант с отдельным Blocker-сигналом для тестирования приёмников базовых станций.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
S9110A 5G
Многодиапазонный векторный трансивер
380 MHz–6 GHz и
22.7–49.2 GHz или 10–32 GHz
Содержание
Характеристики системы
Условия
Информация и данные, содержащиеся в этом техническом описании, могут быть изменены без предварительного уведомления.
В дополнение к следующим условиям характеристики системы S9110A, приведённые в этом техническом описании, действительны при температуре окружающей среды 25 ± 3 °C для опции F49 (трансивер M1749B mmWave) и от 20 до 35 °C для опции F32 (трансивер M1742A μWave).
• Система находится в пределах своего межкалибровочного интервала.
• Перед включением система не менее двух часов хранилась при температуре окружающей среды в пределах допустимого рабочего диапазона.
• Система непрерывно включена не менее 45 минут для прогрева; при этом запущен IQ Analyzer или приложение X-Series (например, 5G NR), а трансивер M1742A / M1749B μWave / mmWave включён (проверьте, что светодиоды горят; см. «Time since start up» в GUI базового блока). Если система выполнила эти требования по прогреву и произошло кратковременное отключение питания, например перезагрузка системы, после повторного включения дайте системе прогреться 20 минут.
• Выравнивания были корректно выполнены в соответствии с рекомендациями по выравниванию.
О рекомендациях по выравниванию
Для трансиверной системы S9110A, оснащённой опцией F32 (трансивер M1742A mmWave), используйте следующие рекомендации по выравниванию:
| Период / сценарий | Выравнивания |
|---|---|
| Первое использование | После периода прогрева выполнить выравнивания в следующем порядке: Align Now All, Align LO Clock Synchronization, Align IF Cable и Align RRH Amplitude. |
| Каждые 30 дней | Выполнить выравнивания в следующем порядке: Align Now All, Align IF Cable и Align RRH Amplitude. |
| Каждые 7 дней | Выполнить Align Now All. |
| Каждые 8 часов | Выполнить Fast Alignment и Align Fast RRH Amplitude. |
| Если температура окружающей среды изменилась более чем на 5 °C относительно предыдущего выполнения «Align Now All» | Повторно выполнить Align Now All. |
| Если IF-кабели отсоединялись, подключались повторно, перемещались или заменялись | Выполнить выравнивания в следующем порядке: Align Now All, Align IF Cable и Align RRH Amplitude. |
Для трансиверной системы S9110A, оснащённой опцией F43/F49 (трансивер M1749B mmWave), используйте следующие рекомендации по выравниванию:
| Период / сценарий | Выравнивания |
|---|---|
| Первое использование | После периода прогрева выполнить выравнивания в следующем порядке: Align Now All, Align LO Clock Synchronization, Align RRH LO Power, Align IF Cable и Align RRH Amplitude. |
| Каждые 30 дней | Выполнить выравнивания в следующем порядке: Align Now All, Align IF Cable и Align RRH Amplitude. |
| Каждые 7 дней | Выполнить Align Now All. |
| Каждые 8 часов | Выполнить Fast Alignment. |
| Если температура окружающей среды изменилась более чем на 5 °C относительно предыдущего выполнения «Align Now All» | Повторно выполнить Align Now All. |
| Если IF-кабели отсоединялись, подключались повторно, перемещались или заменялись | Выполнить выравнивания в следующем порядке: Align Now All, Align IF Cable и Align RRH Amplitude. |
Характеристики
• Характеристики, приведённые в этом техническом описании для работы на частотах до 6 GHz включительно, представляют собой подмножество технических характеристик модуля Keysight M9410A PXIe VXT Vector Transceiver. Для получения самой последней подробной информации о характеристиках см. техническое описание M9410A (номер публикации 5992-3331EN). Обратите внимание, что характеристики в этом техническом описании относятся к входным / выходным разъёмам модуля M9410A, однако в системе S9110A между разъёмами передней панели S9110A и M9410A из-за коммутационного модуля M9155C и кабелей имеется приблизительно 0.25–0.5 dB вносимых потерь.
• Система S9110A-BK1 включает основной трансивер (M9410A PXIe VXT), который генерирует сигнал «Wanted», и вторичный трансивер (M9410A PXIe VXT), который генерирует сигнал «Blocker» (мешающий сигнал) для тестирования характеристик приёмника базовой станции.
• Эти RF-сигналы объединяются гибридным сумматором перед маршрутизацией на переднюю панель S9110A-BK1. В этих системах между основным трансивером и разъёмом RF Out на передней панели S9110A-BK1 имеется приблизительно 3 dB вносимых потерь, а между вторичным трансивером и разъёмом RF Out на передней панели S9110A-BK1 — приблизительно 18 dB потерь.
• Амплитудные характеристики Sub 6 GHz в этом техническом описании учитывают влияние дополнительных системных вносимых потерь.
• M9410A-001 в составе этого S9110A 5G Multi-Band Vector Transceiver сконфигурирован с опциями: F06 (диапазон частот 380 MHz–6 GHz), B12 (полоса 1.2 GHz), M05 (память 512 MSa), 1EA (высокая выходная мощность).
Определения
| Описание | |
|---|---|
| Типичное (typ) | Описывает дополнительную информацию о характеристиках изделия, которая не покрывается гарантией на изделие. Это характеристики сверх спецификаций, которые демонстрируют 95% устройств с доверительным уровнем 95% при комнатной температуре (приблизительно 25 °C). Типичные характеристики не включают неопределённость измерения. Типичные характеристики не гарантируются. |
| Номинальное (nom) | Описывает ожидаемое среднее значение характеристики или характеристику, значение которой определяется конструкцией, например разъём 50 Ω. Эти данные измеряются при комнатной температуре (приблизительно 25 °C). Номинальные характеристики не гарантируются. |
| Измеренное (meas) | Описывает характеристику, измеренную на этапе разработки для передачи ожидаемых параметров, например дрейф амплитуды во времени. Эти данные измеряются при комнатной температуре (приблизительно 25 °C). Измеренные характеристики не гарантируются. |
Рекомендуемые практики
При температуре окружающей среды выше 45 °C установите вентилятор шасси в режим High.
Стандартные конфигурации S9110A
Это техническое описание содержит характеристики системы для базовой системы S9110A, доступной в пяти стандартных конфигурациях с несколькими входными и выходными разъёмами. Для каждой конфигурации указан свой диапазон частот трансивера μWave / mmWave:
| Стандартная конфигурация | Опция диапазона частот | Используемый трансивер μWave / mmWave |
|---|---|---|
| S9110A-TR1/TN1 | F32 | M1742A |
| F43, F49 | M1749B | |
| S9110A-BK1 | F43, F49 | M1749B |
| S9110A-TR2/TN2 | F32 | M1742A |
| F43, F49 | M1749B |
• Keysight S9110A-TR1/TN1: 5G Multi-Band Vector Transceiver, один канал
• Keysight S9110A-BK1: 5G Multi-Band Vector Transceiver TR1 с Blocker
• Keysight S9110A-TR2/TN2: 5G Multi-Band Vector Transceiver, два канала
• Опция F32: диапазон трансивера μWave 10–32 GHz
• Опция F43: диапазон трансивера mmWave 22.7–43.5 GHz
• Опция F49: диапазон трансивера mmWave 22.7–49.2 GHz
Разъёмы S9110A (порты 1–6)
Примечание: расположение упомянутых соединений показано на рисунках 1–3 ниже.
Каждая стандартная конфигурация S9110A имеет свой набор выходных и входных разъёмов (портов):
• Все стандартные конфигурации S9110A-TR1/TN1 и S9110A-BK1 имеют на трансивере μWave / mmWave порты RF Tx/Rx 1 ① и RF Tx/Rx 2 ②.
• Все стандартные конфигурации S9110A-TR1/TN1 имеют RF-порты RF-трансивера RF Out ③ и RF In ④.
• Все стандартные конфигурации S9110A-BK1 имеют RF-порты RF-трансивера RF Out ⑤ и RF In ⑥. Хотя выходной и входной порты RF Out ⑤ и RF In ⑥ с Blocker в S9110A-BK1 имеют на внешней маркировке те же названия, что и порты RF Out ③ и RF In ④ без Blocker в S9110A-TR1, их системные характеристики различаются.
Различия обусловлены тем, что S9110A-BK1 имеет иные характеристики системы источника, чем S9110A-TR1/TN1. В S9110A-BK1 тракт передающего сигнала (Tx) RF Out ⑤, 380 MHz–6 GHz, проходит через гибридный сумматор с дополнительными кабелями и коммутацией, который объединяет RF Out основного трансивера (M9410A PXIe VXT), сигнал «Wanted», с RF Out вторичного трансивера (M9410A PXIe VXT), сигнал «Blocker».
Тракт RF In ⑥ в S9110A-BK1 не затрагивается функцией Blocker.
• Все стандартные конфигурации S9110A-TR2/TN2 имеют два набора портов μWave / mmWave и два набора RF-портов:
◦ RF-трансивер 1 имеет порты RF Out ③ и RF In ④.
◦ RF-трансивер 2 имеет порты RF Out ③ и RF In ④.
Рисунок 1.
S9110A-TR1/TN1 (с опциями F32, F43 или F49), конфигурация 5G Multi-Band Vector Transceiver¹.
Рисунок 2.
S9110A-BK1 (с опциями F43 или F49), конфигурация 5G Multi-Band Vector Transceiver TR1 с Blocker.1. Иллюстрация на этой странице показывает конфигурацию с трансивером M1749B mmWave. Разъёмы передней и задней панели M1742A могут отличаться. Для точной информации об иллюстрациях M1742A и M1749B см. руководство пользователя S9110A.
Рисунок 3.
S9110A-TR2/TN2 (с опциями F32, F43 или F49), конфигурация 5G Multi-Band Vector Transceiver¹.1. Иллюстрация на этой странице показывает конфигурацию с трансивером M1749B mmWave. Разъёмы передней и задней панели M1742A могут отличаться. Для точной информации об иллюстрациях M1742A и M1749B см. руководство пользователя S9110A.
Характеристики векторного анализатора сигналов (Rx)
При работе с M1749B следующие характеристики относятся к опции F49. Для опции F43 все случаи 49.2 GHz ограничиваются 43.5 GHz.
Характеристики
| Параметр | Интерфейс / условие | Значение |
|---|---|---|
| Глубина захвата | 512 MSa | |
| Частота | M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–32 GHz, настраиваемая |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–49.2 GHz, настраиваемая | |
| Все стандартные конфигурации S9110A, разъёмы RF-трансивера RF In ④ или RF In ⑥ | 380–6000 MHz | |
| Точность, скорость старения, стабильность | См. сведения об опорной частоте в разделе «Общие характеристики». |
Полоса анализа сигнала
| Интерфейс | Центральная частота | Максимальная полоса (номинальная) |
|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–10.6 GHz | (центральная частота – 10000 MHz) × 2 MHz |
| 10.6–31.4 GHz | 1.2 GHz | |
| 31.4–32 GHz | (32000 MHz – центральная частота) × 2 MHz | |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–24.2 GHz | 100 MHz |
| 24.2–24.3 GHz | 800 MHz | |
| 24.3–49.2 GHz | 1.2 GHz | |
| Все стандартные конфигурации S9110A, RF In ④ или RF In ⑥ | 380–550 MHz | 100 MHz |
| 550–1310 MHz | 200 MHz | |
| 1310–2000 MHz | 600 MHz | |
| 2000–5480 MHz | 1200 MHz | |
| 5480–6000 MHz | (6080 MHz – центральная частота) × 2 MHz |
Диапазон амплитуды
| Интерфейс | Диапазон частот | Настраиваемый диапазон входного уровня |
|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–32 GHz | -100 dBm–+100 dBm¹ |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–49.2 GHz | -100 dBm–+100 dBm¹ |
| Все стандартные конфигурации S9110A, RF In ④ или RF In ⑥ | 380–6000 MHz | -150 dBm–+27 dBm |
| Разъём Half duplex (опция HD1, HD2) | 380–6000 MHz | -150 dBm–+27 dBm |
1. Это настраиваемый диапазон входного уровня в программном обеспечении прибора. Фактически допустимый максимальный входной уровень см. в характеристике «Amplitude» раздела «RF Tx / Rx 1 and RF Tx / Rx 2» для M1742A и M1749B на страницах 18, 19 исходного даташита.
Абсолютная точность амплитуды (режим CW)
| Интерфейс / условия | Диапазон частот | Уровень | Точность |
|---|---|---|---|
| 20–35 °C, M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–20 GHz | –50 dBm–0 dBm | ≤ ±1.55 dB, ±0.70 dB типичное |
| 20–32 GHz | –50 dBm–0 dBm | ≤ ±1.85 dB, ±0.95 dB типичное | |
| 25 ± 3 °C, M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–43.5 GHz | –50 dBm– –10 dBm | ≤ ±1.90 dB, ±1.20 dB типичное |
| –10 dBm– –5 dBm | ≤ ±1.95 dB, ±1.20 dB типичное | ||
| 43.5–49.2 GHz | –50 dBm– –10 dBm | ≤ ±2.15 dB, ±1.35 dB типичное | |
| –10 dBm– –5 dBm | ≤ ±2.05 dB, ±1.30 dB типичное | ||
| Все стандартные конфигурации S9110A, RF In ④ или RF In ⑥ | 380–680 MHz | –70–+27 dBm | ≤ ±0.45 dB |
| 680–910 MHz | –70– –8 dBm | ≤ ±0.45 dB | |
| –8–+27 dBm | ≤ ±0.50 dB | ||
| 910–1310 MHz | –70– –8 dBm | ≤ ±0.55 dB | |
| –8–+27 dBm | ≤ ±0.6 dB | ||
| 1310–2000 MHz | –70– –30 dBm | ≤ ±0.6 dB | |
| –30–+27 dBm | ≤ ±0.65 dB | ||
| 2000–3500 MHz | –70– –30 dBm | ≤ ±0.7 dB | |
| –30– –8 dBm | ≤ ±0.8 dB | ||
| –8–+27 dBm | ≤ ±0.6 dB | ||
| 3500–4500 MHz | –70– –30 dBm | ≤ ±0.65 dB | |
| –30– –8 dBm | ≤ ±0.70 dB | ||
| –8–+27 dBm | ≤ ±0.75 dB | ||
| 4500–5400 MHz | –70– –30 dBm | ≤ ±0.90 dB | |
| –30– –8 dBm | ≤ ±0.95 dB | ||
| –8–+27 dBm | ≤ ±0.85 dB | ||
| 5400–6000 MHz | –70– –30 dBm | ≤ ±1.20 dB | |
| –30– –8 dBm | ≤ ±1.15 dB | ||
| –8–+27 dBm | ≤ ±1.05 dB |
Разъём Half duplex (опции HD1, HD2, HDB) — точность (номинальная)
| Диапазон частот | Уровень | Точность (номинальная) |
|---|---|---|
| 380–910 MHz | –70– –30 dBm | ≤ ±0.5 dB |
| –30– –8 dBm | ≤ ±0.35 dB | |
| –8–+27 dBm | ≤ ±0.45 dB | |
| 910–1310 MHz | –70– –30 dBm | ≤ ±0.60 dB |
| –30– –8 dBm | ≤ ±0.45 dB | |
| –8–+27 dBm | ≤ ±0.55 dB | |
| 1310–3500 MHz | –70– –30 dBm | ≤ ±0.75 dB |
| –30– –8 dBm | ≤ ±0.70 dB | |
| –8–+27 dBm | ≤ ±0.65 dB | |
| 3500–4500 MHz | –70– –30 dBm | ≤ ±0.50 dB |
| –30–+27 dBm | ≤ ±0.80 dB | |
| 4500–5400 MHz | –70– –30 dBm | ≤ ±1.15 dB |
| –30– –8 dBm | ≤ ±0.95 dB | |
| –8–+27 dBm | ≤ ±1.00 dB | |
| 5400–6000 MHz | –70– –30 dBm | ≤ ±1.35 dB |
| –30– –8 dBm | ≤ ±1.10 dB | |
| –8–+27 dBm | ≤ ±1.05 dB |
Линейность (режим CW), опорный уровень мощности –5 dBm
| Интерфейс | Диапазон частот | Входной уровень | Линейность (номинальная) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–32 GHz | –50– –10 dBm | ≤ ±1.0 dB |
| –10–0 dBm | ≤ ±0.7 dB | ||
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 24.0–49.2 GHz | –50– –20 dBm | ≤ ±1.0 dB |
| –20– –5 dBm | ≤ ±0.75 dB |
Точность шкалы (режим CW)
| Интерфейс | Диапазон частот | Входной уровень | Точность шкалы (номинальная) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–32 GHz | –50– –40 dBm | ≤ ±0.5 dB |
| –40–0 dBm | ≤ ±0.3 dB | ||
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 24.0–49.2 GHz | –50– –40 dBm | ≤ ±0.6 dB |
| –40– –5 dBm | ≤ ±0.3 dB |
Неравномерность IF
M1742A: центральная частота может быть установлена выше 31.4 GHz, однако по мере приближения к 32 GHz полоса будет уменьшаться.
M1749B: центральная частота может быть установлена выше 48.6 GHz, однако по мере приближения к 49.2 GHz полоса будет уменьшаться.
| Интерфейс | Диапазон частот | Полоса | Неравномерность (номинальная) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10.6–31.4 GHz | 1200 MHz | ±1.0 dB |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–24.2 GHz | 100 MHz | ±1.25 dB |
| 24.2–24.3 GHz | 800 MHz | ±1.25 dB | |
| 24.3–48.6 GHz | 1200 MHz | ±1.25 dB | |
| Все стандартные конфигурации S9110A, RF In ④ или RF In ⑥ | 380–6000 MHz | 100 MHz | ±1.1 dB |
| 200 MHz | ±1.35 dB | ||
| 400 MHz | ±1.25 dB | ||
| 800 MHz | ±1.45 dB | ||
| 1200 MHz | ±1.8 dB |
Модуль вектора ошибки (EVM)
Тестовый сигнал FR1: 5G NR, разнос поднесущих 30 kHz, 256 QAM.
Тестовый сигнал FR2: 5G NR, разнос поднесущих 120 kHz, 256 QAM.
| Интерфейс | Диапазон частот | Сигнал / полоса | EVM (номинальный) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ②, измерено в loopback | 10.6–31.4 GHz | 100 MHz BW | ≤ –37 dB, входная мощность –40– –30 dBm |
| ≤ –45 dB, входная мощность –30–0 dBm | |||
| 400 MHz BW | ≤ –32 dB, входная мощность –40– –30 dBm | ||
| ≤ –40 dB, входная мощность –30– –20 dBm | |||
| ≤ –44 dB, входная мощность –20–0 dBm | |||
| 8 × 100 MHz | ≤ –28 dB, входная мощность –40– –30 dBm | ||
| ≤ –37 dB, входная мощность –30– –20 dBm | |||
| ≤ –39 dB, входная мощность –20–0 dBm | |||
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 24.5–48.7 GHz | 100 MHz BW | ≤ –37 dB, входная мощность –40– –30 dBm |
| ≤ –43 dB, входная мощность –30– –5 dBm | |||
| 400 MHz BW | ≤ –32 dB, входная мощность –40– –25 dBm | ||
| ≤ –42 dB, входная мощность –25– –5 dBm | |||
| 8 × 100 MHz | ≤ –30 dB, входная мощность –40– –25 dBm | ||
| ≤ –42 dB, входная мощность –25– –5 dBm | |||
| Все стандартные конфигурации S9110A, RF In ④ или RF In ⑥ | FR1 (Sub 6 GHz) | 100 MHz BW, сигнал на 5000 MHz |
Тестовый сигнал: Custom DFT–S OFDM
| Интерфейс | Диапазон частот | Полоса | EVM (номинальный) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ②, измерено в loopback | 10.6–31.4 GHz | 1000 MHz BW | ≤ –27 dB, входная мощность –40– –35 dBm |
| ≤ –32 dB, входная мощность –35– –30 dBm | |||
| ≤ –36 dB, входная мощность –30– –25 dBm | |||
| ≤ –39 dB, входная мощность –25– –20 dBm | |||
| ≤ –41 dB, входная мощность –20– –15 dBm | |||
| ≤ –42 dB, входная мощность –15–0 dBm |
Тестовый сигнал: DVB–S2X
Длина фильтра эквалайзера: 51.
Опорное значение нормализации EVM: Reference RMS.
| Интерфейс | Диапазон частот | Полоса | EVM (номинальный) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ②, измерено в loopback | 10.6–31.4 GHz | 500 MHz BW | ≤ –30 dB, входная мощность –40– –35 dBm |
| ≤ –35 dB, входная мощность –35– –30 dBm | |||
| ≤ –40 dB, входная мощность –30– –25 dBm | |||
| ≤ –43 dB, входная мощность –25– –20 dBm | |||
| ≤ –44 dB, входная мощность –20–0 dBm |
Коэффициент утечки мощности в соседний канал (ACLR)
| Интерфейс | Диапазон частот | Полоса | ACLR (номинальный) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ②, измерено в loopback | 10.6–31.4 GHz | 100 MHz BW | ≤ –51 dBc, входная мощность –40–0 dBm |
| 400 MHz BW | ≤ –42 dBc, входная мощность –40–0 dBm | ||
| 8 × 100 MHz | ≤ –40 dBc, входная мощность –40–0 dBm | ||
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–48.6 GHz | 100 MHz BW | ≤ –43 dBc, входная мощность –10– –5 dBm |
| ≤ –50 dBc, входная мощность –30– –10 dBm | |||
| ≤ –47 dBc, входная мощность –40– –30 dBm | |||
| 400 MHz BW | ≤ –44 dBc, входная мощность –30– –5 dBm | ||
| ≤ –41 dBc, входная мощность –40– –30 dBm | |||
| 8 × 100 MHz | ≤ –42 dBc, входная мощность –30– –5 dBm | ||
| ≤ –37 dBc, входная мощность –40– –30 dBm | |||
| Все стандартные конфигурации S9110A, RF In ④ или RF In ⑥ | FR1 (Sub 6 GHz) | 100 MHz BW, сигнал на 5000 MHz |
Характеристики векторного генератора сигналов (Tx)
Характеристики
| Параметр | Интерфейс / условие | Значение |
|---|---|---|
| Глубина ARB | 512 MSa | |
| Частота | M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–32 GHz, настраиваемая |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–49.2 GHz, настраиваемая | |
| Все стандартные конфигурации S9110A, RF Out ③ или RF Out ⑤ | 380–6000 MHz | |
| Опорная частота — точность, скорость старения, стабильность | См. сведения об опорной частоте в разделе «Общие характеристики». |
Полоса генерации сигнала
| Интерфейс | Центральная частота | Максимальная полоса (номинальная) |
|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–10.6 GHz | (центральная частота – 10000 MHz) × 2 MHz |
| 10.6–31.4 GHz | 1.2 GHz | |
| 31.4–32 GHz | (32000 MHz – центральная частота) × 2 MHz | |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–24.2 GHz | 100 MHz |
| 24.2–24.3 GHz | 800 MHz | |
| 24.3–49.2 GHz | 1.2 GHz | |
| Все стандартные конфигурации S9110A, RF Out ③ или RF Out ⑤ | 380–550 MHz | 100 MHz |
| 550–1310 MHz | 200 MHz | |
| 1310–2000 MHz | 600 MHz | |
| 2000–5480 MHz | 1200 MHz | |
| 5480–6000 MHz | (6080 MHz – центральная частота) × 2 MHz |
Диапазон амплитуды
| Интерфейс | Диапазон частот | Максимальная амплитуда |
|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① | 10–32 GHz | CW: –70 dBm–+10 dBm Модулированный: –40 dBm–+5 dBm |
| M1742A μWave, RF Tx/Rx 2 ② | 10–32 GHz | CW: –70 dBm–+8 dBm Модулированный: –40 dBm–+3 dBm |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–49.2 GHz | CW: –70 dBm–+10 dBm Модулированный: –40 dBm–+5 dBm |
| S9110A, опция TR1 или TR2, RF Out ③ | 380–6000 MHz | CW: –120 dBm–+20 dBm Модулированный: зависит от Crest Factor |
| S9110A, опция BK1, RF Out ⑤ | CW: основной трансивер, сигнал «wanted»: –120 dBm–+7 dBm Вторичный трансивер, сигнал «Blocker»: –120 dBm–+2 dBm Модулированный: зависит от Crest Factor | |
| Опция HD1 (RFHD), HD2, HDB | 380–6000 MHz | CW: –120 dBm–+5 dBm |
Абсолютная точность амплитуды (режим CW)
| Интерфейс / условия | Диапазон частот | Уровень | Точность |
|---|---|---|---|
| 20–35 °C, M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–22 GHz | –50–0 dBm | ≤ ±1.90 dB, ±0.85 dB типичное |
| 22–27 GHz | –50–0 dBm | ≤ ±2.15 dB, ±1.05 dB типичное | |
| 27–29 GHz | –50–0 dBm | ≤ ±2.45 dB, ±1.30 dB типичное | |
| 29–32 GHz | –50–0 dBm | ≤ ±3.20 dB, ±1.80 dB типичное | |
| 25 ± 3 °C, M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–43.5 GHz | –50– –10 dBm | ≤ ±2.20 dB, ±1.35 dB типичное |
| –10– –5 dBm | ≤ ±2.05 dB, ±1.30 dB типичное | ||
| 43.5–49.2 GHz | –50– –10 dBm | ≤ ±2.70 dB, ±1.75 dB типичное | |
| –10– –5 dBm | ≤ ±2.25 dB, ±1.40 dB типичное | ||
| S9110A опция TR1 или TR2, RF Out ③ | 380–550 MHz | ≤ +20– –80 dBm | ≤ ±0.55 dB |
| ≤ –80– –120 dBm | ≤ ±0.80 dB | ||
| 550–2000 MHz | ≤ +20– –15 dBm | ≤ ±0.70 dB | |
| ≤ –15– –80 dBm | ≤ ±0.55 dB | ||
| ≤ –80– –110 dBm | ≤ ±0.85 dB | ||
| 2000–3900 MHz | ≤ +20– –15 dBm | ≤ ±0.60 dB | |
| ≤ –15– –80 dBm | ≤ ±0.70 dB | ||
| ≤ –80– –110 dBm | ≤ ±1.30 dB | ||
| 3900–5700 MHz | ≤ +20– –15 dBm | ≤ ±0.80 dB | |
| ≤ –15– –80 dBm | ≤ ±1.10 dB | ||
| ≤ –80– –100 dBm | ≤ ±1.20 dB | ||
| 5700–6000 MHz | ≤ +20– –15 dBm | ≤ ±0.80 dB | |
| ≤ –15– –80 dBm | ≤ ±1.10 dB | ||
| ≤ –80– –90 dBm | ≤ ±1.20 dB | ||
| S9110A опция BK1, RF Out ⑤, основной трансивер, сигнал «Wanted» | 380–550 MHz | ≤ +17– –83 dBm | ≤ ±0.55 dB |
| ≤ –83– –120 dBm | ≤ ±0.80 dB | ||
| 550–2000 MHz | ≤ +17– –18 dBm | ≤ ±0.70 dB | |
| ≤ –18– –83 dBm | ≤ ±0.55 dB | ||
| ≤ –83– –113 dBm | ≤ ±0.85 dB | ||
| 2000–3900 MHz | ≤ +17– –18 dBm | ≤ ±0.60 dB | |
| ≤ –18– –83 dBm | ≤ ±0.70 dB | ||
| ≤ –83– –113 dBm | ≤ ±1.30 dB | ||
| 3900–5700 MHz | ≤ +17– –18 dBm | ≤ ±0.80 dB | |
| ≤ –18– –83 dBm | ≤ ±1.10 dB | ||
| ≤ –83– –103 dBm | ≤ ±1.20 dB | ||
| 5700–6000 MHz | ≤ +17– –18 dBm | ≤ ±0.80 dB | |
| ≤ –18– –83 dBm | ≤ ±1.10 dB | ||
| ≤ –83– –93 dBm | ≤ ±1.20 dB | ||
| S9110A опция BK1, RF Out ⑤, вторичный трансивер, сигнал «Blocker» | 380–550 MHz | ≤ +2– –98 dBm | ≤ ±0.55 dB |
| ≤ –98– –120 dBm | ≤ ±0.80 dB | ||
| 550–2000 MHz | ≤ +2– –33 dBm | ≤ ±0.70 dB | |
| ≤ –33– –98 dBm | ≤ ±0.55 dB | ||
| ≤ –98– –120 dBm | ≤ ±0.85 dB | ||
| 2000–3900 MHz | ≤ +2– –33 dBm | ≤ ±0.60 dB | |
| ≤ –33– –98 dBm | ≤ ±0.70 dB | ||
| ≤ –98– –120 dBm | ≤ ±1.30 dB | ||
| 3900–5700 MHz | ≤ +2– –33 dBm | ≤ ±0.80 dB | |
| ≤ –33– –98 dBm | ≤ ±1.10 dB | ||
| ≤ –98– –118 dBm | ≤ ±1.20 dB | ||
| 5700–6000 MHz | ≤ +2– –33 dBm | ≤ ±0.80 dB | |
| ≤ –33– –98 dBm | ≤ ±1.10 dB | ||
| ≤ –98– –108 dBm | ≤ ±1.20 dB | ||
| Разъём Half duplex (опция HD1, HD2, HDB) | 380–550 MHz | ≤ +5– –80 dBm | ≤ ±0.50 dB |
| ≤ –80– –90 dBm | ≤ ±0.65 dB | ||
| 550–2000 MHz | ≤ +5– –15 dBm | ≤ ±0.55 dB | |
| ≤ –15– –80 dBm | ≤ ±0.60 dB | ||
| ≤ –80– –90 dBm | ≤ ±0.75 dB | ||
| 2000–3900 MHz | ≤ +5– –15 dBm | ≤ ±0.50 dB | |
| ≤ –15– –80 dBm | ≤ ±0.80 dB | ||
| ≤ –80– –90 dBm | ≤ ±1.10 dB | ||
| 3900–6000 MHz | ≤ +5– –15 dBm | ≤ ±0.90 dB | |
| ≤ –80– –90 dBm | ≤ ±1.25 dB |
Линейность (режим CW), опорный уровень мощности –5 dBm
| Интерфейс | Диапазон частот | Входной уровень | Линейность (номинальная) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10–32 GHz | –50–0 dBm | ≤ ±0.9 dB |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–49.2 GHz | –50– –30 dBm | ≤ ±1.5 dB |
| –30– –5 dBm | ≤ ±1.0 dB |
Неравномерность IF
При работе с M1749B центральная частота может быть установлена выше 48.6 GHz, однако по мере приближения к 49.2 GHz полоса будет уменьшаться.
При работе с M1742A центральная частота может быть установлена выше 31.4 GHz, однако по мере приближения к 32 GHz полоса будет уменьшаться.
| Интерфейс | Диапазон частот | Полоса | Неравномерность (типичная) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 10.6–31.4 GHz | 1200 MHz | ±1.2 dB |
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 24.3–48.6 GHz | 1200 MHz | ±1.5 dB |
| Все стандартные конфигурации S9110A, RF Out ③ или RF Out ⑤ | 380–6000 MHz | 100 MHz | ±0.5 dB |
| 200 MHz | ±0.8 dB | ||
| 400 MHz | ±1.0 dB | ||
| 800 MHz | ±1.0 dB | ||
| 1200 MHz | ±1.5 dB |
Модуль вектора ошибки (EVM)
Тестовый сигнал FR1: 5G NR, разнос поднесущих 30 kHz, 256 QAM.
Тестовый сигнал FR2: 5G NR, разнос поднесущих 120 kHz, 256 QAM.
| Интерфейс | Диапазон частот | Сигнал / полоса | EVM (номинальный) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ②, измерено в loopback | 10.6–31.4 GHz | 100 MHz BW | ≤ –37 dB, входная мощность –40– –30 dBm |
| ≤ –45 dB, входная мощность –30–0 dBm | |||
| 400 MHz BW | ≤ –32 dB, входная мощность –40– –30 dBm | ||
| ≤ –40 dB, входная мощность –30– –20 dBm | |||
| ≤ –44 dB, входная мощность –20–0 dBm | |||
| 8 × 100 MHz | ≤ –28 dB, входная мощность –40– –30 dBm | ||
| ≤ –37 dB, входная мощность –30– –20 dBm | |||
| ≤ –39 dB, входная мощность –20–0 dBm | |||
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–49.2 GHz | 100 MHz BW | ≤ –33 dB, входная мощность –40– –30 dBm |
| ≤ –42 dB, входная мощность –30– –5 dBm | |||
| 400 MHz BW | ≤ –28 dB, входная мощность –40– –30 dBm | ||
| ≤ –37 dB, входная мощность –30– –25 dBm | |||
| ≤ –41 dB, входная мощность –25– –5 dBm | |||
| 8 × 100 MHz | ≤ –30 dB, входная мощность –35– –25 dBm | ||
| ≤ –38 dB, входная мощность –25– –5 dBm | |||
| Все стандартные конфигурации S9110A, RF Out ③ или RF Out ⑤ | FR1 (Sub 6 GHz) | 100 MHz BW, сигнал на 4000 MHz | |
| 100 MHz BW, сигнал на 5000 MHz |
Тестовый сигнал: Custom DFT–S OFDM
| Интерфейс | Диапазон частот | Полоса | EVM (номинальный) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ②, измерено в loopback | 10.6–31.4 GHz | 1000 MHz | ≤ –27 dB, входная мощность –40– –35 dBm |
| ≤ –32 dB, входная мощность –35– –30 dBm | |||
| ≤ –36 dB, входная мощность –30– –25 dBm | |||
| ≤ –39 dB, входная мощность –25– –20 dBm | |||
| ≤ –41 dB, входная мощность –20– –15 dBm | |||
| ≤ –42 dB, входная мощность –15–0 dBm |
Тестовый сигнал: DVB–S2X
Длина фильтра эквалайзера: 51.
Опорное значение нормализации EVM: Reference RMS.
| Интерфейс | Диапазон частот | Полоса | EVM (номинальный) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ②, измерено в loopback | 10.6–31.4 GHz | 500 MHz | ≤ –30 dB, входная мощность –40– –35 dBm |
| ≤ –35 dB, входная мощность –35– –30 dBm | |||
| ≤ –40 dB, входная мощность –30– –25 dBm | |||
| ≤ –43 dB, входная мощность –25– –20 dBm | |||
| ≤ –44 dB, входная мощность –20–0 dBm |
Коэффициент утечки мощности в соседний канал (ACLR)
Тестовый сигнал FR1: 5G NR, разнос поднесущих 30 kHz, 256 QAM.
Тестовый сигнал FR2: 5G NR, разнос поднесущих 120 kHz, 256 QAM.
| Интерфейс | Диапазон частот | Полоса | ACLR (номинальный) |
|---|---|---|---|
| M1742A μWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ②, измерено в loopback | 10.6–31.4 GHz | 100 MHz BW | ≤ –51 dBc, входная мощность –40–0 dBm |
| 400 MHz BW | ≤ –42 dBc, входная мощность –40–0 dBm | ||
| 8 × 100 MHz | ≤ –40 dBc, входная мощность –40–0 dBm | ||
| M1749B mmWave, RF Tx/Rx 1 ① и RF Tx/Rx 2 ② | 22.7–49.2 GHz | 100 MHz BW | ≤ –48 dBc, входная мощность –25– –5 dBm |
| ≤ –43 dBc, входная мощность –40– –25 dBm | |||
| 400 MHz BW | ≤ –43 dBc, входная мощность –30– –5 dBm | ||
| ≤ –42 dBc, входная мощность –35– –30 dBm | |||
| ≤ –40 dBc, входная мощность –40– –35 dBm | |||
| 8 × 100 MHz | ≤ –37 dBc, входная мощность –30– –5 dBm | ||
| ≤ –36 dBc, входная мощность –40– –30 dBm | |||
| Все стандартные конфигурации S9110A, RF Out ③ или RF Out ⑤ | FR1 (Sub 6 GHz) | 100 MHz BW, сигнал на 4000 MHz | |
| 100 MHz BW, сигнал на 5000 MHz |
Примечание: системы S9110A-BK1 включают основной трансивер (M9410A PXIe VXT), генерирующий сигнал «Wanted», и вторичный трансивер (M9410A PXIe VXT), генерирующий сигнал «Blocker». Характеристики EVM применяются к RF-выходу основного трансивера.
Общие характеристики
Условия окружающей среды
| Система | Условия |
|---|---|
| S9110A 5G multi-band vector transceiver | Только для использования в помещении Высота до 6,561.68 ft (2,000 m) Рабочая температура 15–35 °C; максимальная относительная влажность без конденсации: 85% RH |
Требования к питанию
| Узел | Напряжение и частота | Потребляемая мощность |
|---|---|---|
| Базовая система S9110A (шасси PXIe с модулями, усиленной панелью и кабелями) | 100 / 120 V, 50 / 60 Hz 220 / 240 V, 50 / 60 Hz | 1200 W Max (нижний диапазон) 1300 W Max (верхний диапазон) |
| M1742A | 120 VAC (через входящий в комплект адаптер AC / DC 0950-6166) | 103 W |
| M1749B | 120 VAC (через входящий в комплект адаптер AC / DC 0950-6166) | 105 W |
Размеры и масса
| Узел | Размеры |
|---|---|
| Базовая система S9110A | Высота: 197.8 mm (7.79 in), с установленными опорами Ширина: 449.5 mm (17.70 in), с усиленной панелью Глубина: 568.9 mm (22.40 in), с усиленной панелью (от заднего бампера до переднего BNC) |
| M1742A | Высота: 70 mm (2.76 in) Ширина: 175 mm (6.89 in) Глубина: 345 mm (13.58 in) |
| M1749B | Высота: 70 mm (2.76 in) Ширина: 175 mm (6.89 in) Глубина: 345 mm (13.58 in) |
| Место в стойке S9101A | 2 × 2U × 1 ширина стойки |
| Узел | Масса |
|---|---|
| Базовая система S9110A–TR1/TN1 | 20.4 kg (45.0 lbs) |
| Базовая система S9110A–TR2/TN2 | 22.6 kg (49.8 lbs) |
| Базовая система S9110A–BK1 | 24.0 kg (53.0 lbs) |
| M1742A | 3.5 kg (7.7 lbs) |
| M1749B | 3.5 kg (7.7 lbs) |
Удалённое программирование
| Параметр | Значение |
|---|---|
| Интерфейс | LAN RJ-45 |
Гарантия
Стандартная гарантия 1 год.
Межкалибровочный интервал
Рекомендуемый межкалибровочный интервал составляет один год; услуги калибровки доступны через сервисные центры Keysight.
Разъёмы LAN, DisplayPort и USB, встроенный контроллер M9038A PXIe
| Раздел | Параметр | Значение |
|---|---|---|
| LAN 1 и LAN 2 (интерфейс TCP / IP) | Разъёмы (Ethernet) | Один 10 / 100 / 1000 BASE–T (RJ–45) Один 100 / 1000 / 10 GB BASE–T (RJ–45) |
| Видео / два DisplayPort | Разъёмы (видео) | Один DisplayPort++ |
| USB 2.0 и 3.0 | Разъёмы | Два USB 2.0 (Type A) |
| Разъёмы | Два USB 3.0 (Type A) |
Передняя панель базовой системы S9110A
(с усиленной передней панелью)
Опорная частота, разъёмы 100 MHz Ref Out и 10 MHz Ref In/Out над усиленной передней панелью
100 MHz Ref Out, опорная частота (если доступно)
| Параметр | Значение |
|---|---|
| Точность | ±16 Hz, типичное значение, в течение 1 года после последней калибровки, при 20–30 °C. Подробности по точности, скорости старения и стабильности см. в техническом описании Keysight M9300A PXIe Frequency Reference. |
| Рекомендуемый межкалибровочный интервал | 1 год |
| Разъём | BNC (f) |
| Амплитуда | 9.5 dBm (номинальная) |
10 MHz Ref Out, опорная частота
| Параметр | Значение |
|---|---|
| Точность | ±1.6 Hz, типичное значение, в течение 1 года после последней калибровки, при 20–30 °C. Подробности по точности, скорости старения и стабильности см. в техническом описании Keysight M9300A PXIe Frequency Reference. |
| Рекомендуемый межкалибровочный интервал | 1 год |
| Разъём | BNC (f) |
| Амплитуда | 9.5 dBm (номинальная) |
10 MHz Ref In
Подключается за усиленной панелью к входу Ref In опорного модуля M9300A PXIe и синхронизируется с другой опорной частотой со значением от 1 до 110 MHz.
| Параметр | Значение |
|---|---|
| Разъём | BNC (f) |
| Частота | 1 MHz–110 MHz, синусоидальный сигнал |
| Диапазон синхронизации | ±1 ppm (номинальный) |
| Входная амплитуда | 0–10 dBm (номинальная) |
| Импеданс | 50 Ω (номинальный) |
Разъёмы Trig 1 и Trig 2 над усиленной передней панелью
Trig 1 и Trig 2
Подключаются за усиленной панелью к Trig 1 и Trig 2 шасси M9019A PXIe. Эти два разъёма запуска на передней панели (Trig 1 и Trig 2), расположенные над усиленной передней панелью, подключены к шине запуска задней панели PXI [0:7] в шасси M9019A и могут быть сконфигурированы как вход или выход.
| Параметр | Значение |
|---|---|
| Разъём | BNC (f) |
| Управление направлением | Вход или выход (настраиваемый) |
| Уровень выхода | 3.3 V CMOS (совместим с TTL, устойчив к 5 V) |
| Выходной импеданс | 50 Ω (типичный) |
| Источник выходного триггера | PXI_Trig0 – PXI_Trig7 (Segment 2 или 3) |
| Входной уровень | 3.3 V CMOS (совместим с TTL, устойчив к 5 V) |
| Входной импеданс | 3 kΩ (типичный) |
| Назначение входного триггера | PXI_Trig0 – PXI_Trig7 (Segment 2 или 3) |
| Порог входа | 1.65 V (типичный) |
| Минимальный размах | 250 mV (типичный) |
| Минимальная длительность импульса | 100 ns (типичная) |
Разъёмы трансивера, RF 380 MHz–6 GHz на усиленной передней панели
| Разъём / функция | Параметр | Значение |
|---|---|---|
| RF In | Разъём | Type-N (f), 50 Ω (номинальный) |
| Диапазон частот | 380 MHz–6 GHz | |
| Амплитуда | 0 VDC, +27 dBm — максимальная безопасная входная мощность | |
| RF Out | Разъём | Type-N (f), 50 Ω (номинальный) |
| Диапазон частот | 380 MHz–6 GHz | |
| Амплитуда | 0 VDC, +30 dBm — максимальная приложенная обратная входная мощность | |
| Half duplex, опция HD1, HD2 | Разъём | Type-N (f), 50 Ω (номинальный) |
| Диапазон частот | 380 MHz–6 GHz | |
| Амплитуда | 0 VDC, +30 dBm — максимальная безопасная входная мощность | |
| Trig 1 и Trig 2 | Разъём | BNC (f) |
| Управление направлением | Вход или выход | |
| Входной импеданс | 1 kΩ или 50 Ω номинально | |
| Входной уровень | Диапазон: 0–+3.3 V | |
| Выходной импеданс | 50 Ω номинально | |
| Выходной уровень | +3.3 V LVTTL, LVDS |
Разъёмы трансивера, головка μWave / mmWave 10–32 GHz или 22.7–49.2 GHz на усиленной передней панели
IF In, IF Out и LO / Pwr / Ctrl Out подключаются к M1742A или M1749B.
| Разъём / функция | Параметр | Значение |
|---|---|---|
| IF In | Разъём | Type-N (f), 50 Ω (номинальный) |
| Диапазон частот | 380 MHz–6 GHz | |
| Амплитуда | ±10 VDC, максимум +33 dBm | |
| IF Out | Разъём | Type-N (f), 50 Ω (номинальный) |
| Диапазон частот | 380 MHz–6 GHz | |
| Амплитуда | ±10 VDC, максимум +33 dBm | |
| LO1 и LO2 Out | Разъём | Type-N (f), 50 Ω (номинальный) |
| Диапазон частот | 380 MHz–6 GHz | |
| USB Control | Разъём | USB 2.0 (Type A) |
| 4.8 GHz Out (не используется с опциями F43 / F49) | Разъём | Type-N (f), 50 Ω (номинальный) |
Трансивер M1742A μWave
Хотя трансивер M1742A μWave работает в диапазоне 10–32 GHz, информация о характеристиках S9110A приведена только для частотных диапазонов, указанных в этом техническом описании.
| Функция | Параметр / описание |
|---|---|
| RF Tx / Rx 1 и RF Tx / Rx 2 | Разъём 2.4 mm (f), 50 Ω (номинальный). Эти порты могут быть сконфигурированы либо для подачи сигнала μWave на тестируемое устройство (DUT), либо для приёма сигнала μWave от DUT. Амплитуда: 30 VDC, максимальный вход +25 dBm. |
| Cal | Разъём 2.4 mm (f), 50 Ω (номинальный) |
| Rx IF Out / Tx IF In | Разъём 3.5 mm (f), 50 Ω (номинальный) |
| Tx LO In / Rx LO In | Разъём 3.5 mm (f) |
| Ref In | Разъём 3.5 mm (f) |
| Ref Out | Разъём 3.5 mm (f) |
| USB | Разъём USB micro-B (f) |
| Trig 1 / Trig 2 | Разъём SMB (m) |
| Control (не используется с S9110A) | Разъём SMA (f) |
| Power | Разъём входа источника питания 19 V DC |
Трансивер M1749B mmWave
Хотя трансивер M1749B mmWave работает в диапазоне 22.7–49.2 GHz, информация о характеристиках S9110A приведена только для частотных диапазонов, указанных в этом техническом описании.
| Функция | Параметр / описание |
|---|---|
| RF Tx / Rx 1 и RF Tx / Rx 2 | Разъём 2.4 mm (f), 50 Ω (номинальный). Эти порты могут быть сконфигурированы либо для подачи сигнала mmWave на тестируемое устройство (DUT), либо для приёма сигнала mmWave от DUT. Амплитуда: 10 VDC, максимальный вход +10 dBm. |
| Cal (только для внутреннего использования) | Разъём 2.4 mm (f), 50 Ω (номинальный) |
| Rx IF Out / Tx IF In | Разъём SMA (f), 50 Ω (номинальный) |
| LO In | Разъём 3.5 mm (f) |
| 9.6 GHz In | Разъём 3.5 mm (f) |
| 9.6 GHz Out | Разъём 3.5 mm (f) |
| USB | Разъём USB micro-B (f) |
| Trig 1 / Trig 2 | Разъём SMB (m) |
| Control (не используется с S9110A) | Разъём SMA (f) |
| Power | Разъём входа источника питания 19 V DC |
Связанная литература
Для более подробной информации об изделии и его технических характеристиках см. следующую литературу и веб-страницы:
• Keysight M9019A PXIe 18 slot Chassis, Data Sheet (номер публикации 5992–1481EN)
• Keysight M9038A PXIe High Performance Embedded Controller, Data Sheet (номер публикации 3122–1717.EN)
Характеристики Keysight S9110A 5G Multi-Band Vector Transceiver — многодиапазонная векторная RF-система для
Документация Keysight S9110A 5G Multi-Band Vector Transceiver — многодиапазонная векторная RF-система для non-signaling
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Рекомендуем посмотреть
Сервисное обслуживание
от 150 000 ₽
Калибровка и диагностика
подать заявку
цена по запросу
Ремонт измерительного и испытательного оборудования, запчасти, обновление ПО
подать заявку
от 100 000 ₽
Измерения, пуско-наладка и обучение
подать заявку
цена по запросу
Аренда и Б/У оборудование
подать заявку
от 30 000 ₽
Организация поверки и сервисное сопровождение
подать заявку
от 150 000 ₽
Углублённая диагностика на предмет соответствия заявленным характеристиками
подать заявку
Модели
Модели
