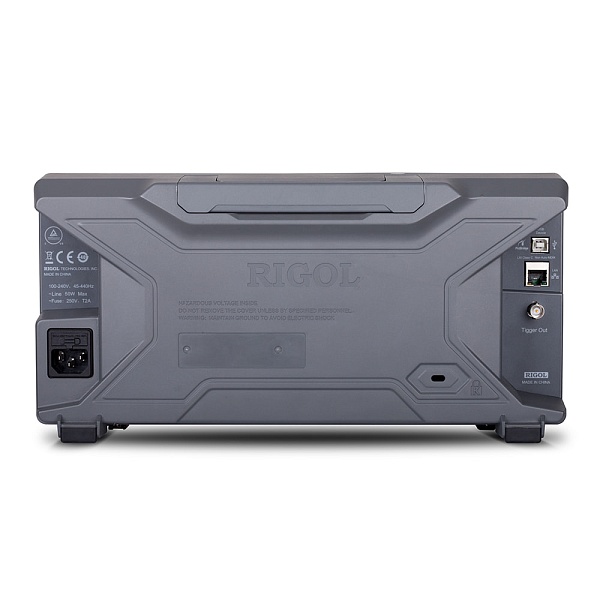

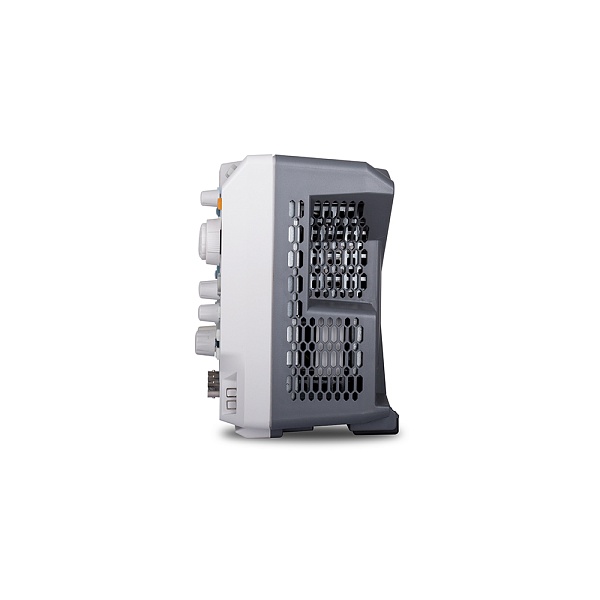

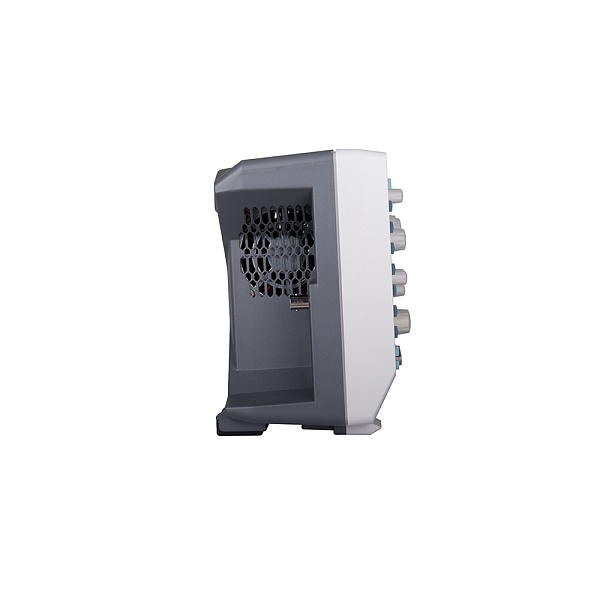

DS2202A RIGOL Цифровой Осциллограф
DS2202A - цифровой осциллограф с полосой пропускания 100 МГц, предназначенный для измерения и анализа электрических сигналов в аналоговых и цифровых системах. Прибор представляет собой двухканальный осциллограф общего назначение
Серия осциллографов DS/MSO2000A включает в себя следующие модели (Серия DS не включает в себя цифровые каналы. Обозначение S - обозначение встроенного генератора):

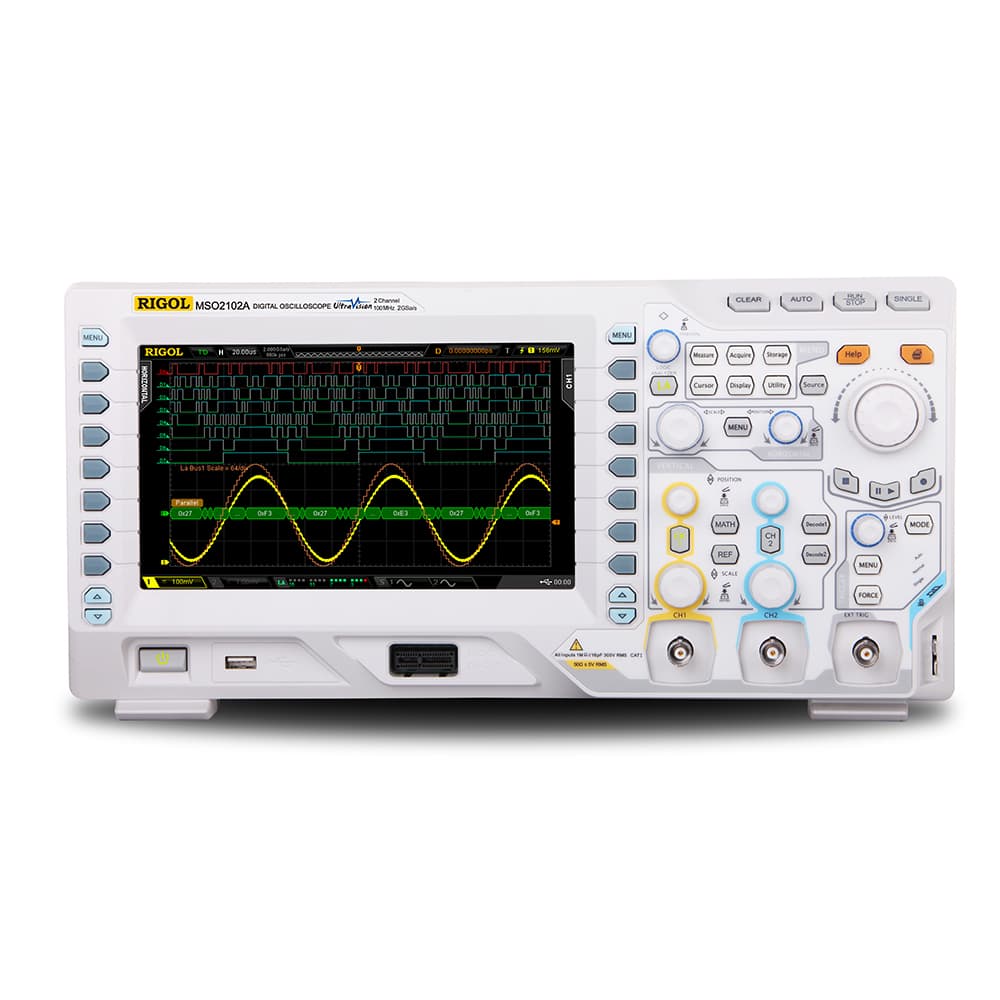

DS2102A/MSO2102A/MSO2102A-S - Полоса пропускания 100 МГц
DS2202A/MSO2202A/MSO2202A-S - Полоса пропускания 200 МГц

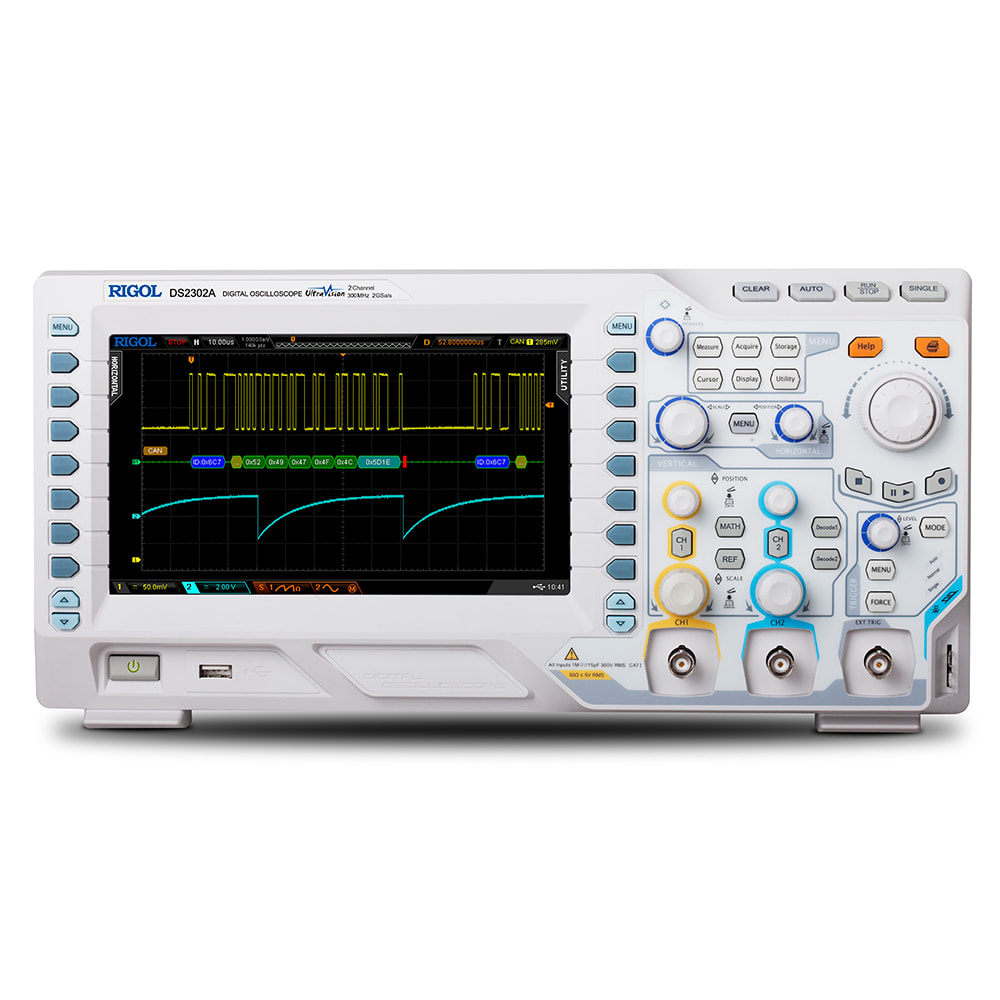

DS2302A/MSO2302A/MSO2302A-S - Полоса пропускания 300 МГц
Особенности модели:
- Технология UltraVision
- Запись и воспроизведение осциллограмм — до 65 000 фреймов;
- Поддержка протоколов — RS232, I2C, SPI, CAN;
- Интерфейсы — USB Host/Device, LAN, AUX;
- Компактный размер — легко размещается на рабочем столе;
- Малый вес — удобен для портативного использования;
Технические преимущества
1. Ультранизкий уровень шума

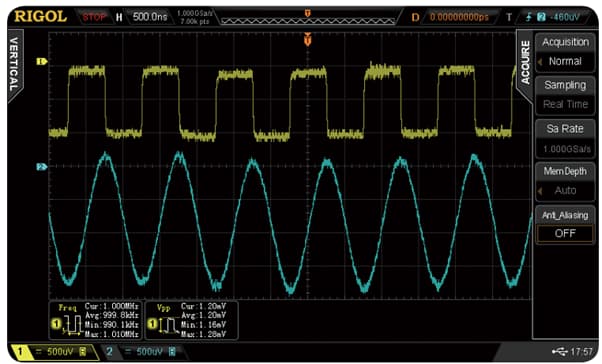

Минимальная чувствительность 500 мкВ/дел обеспечивает регистрацию слабых сигналов без потери информации. Это критически важно при тестировании аналоговых датчиков, биомедицинских устройств и низковольтных схем. Широкий диапазон вертикальной развертки (500 мкВ/дел до 1 В/дел для 50 Ом и до 10 В/дел для 1МОм) позволяет одинаково эффективно работать с очень малыми и большими амплитудами.
2. Высокая скорость захвата осциллограмм
52 000 осциллограмм в секунду
Данная скорость захвата позволяет:
- Фиксировать редкие события и помехи
- Отслеживать эфемерные сбои в работе схемы
- Получить детальное представление о поведении сигнала во времени
- Ускорить процесс отладки благодаря быстрому обнаружению проблем
3. Триггер и декодирование шин
Поддержка протоколов:
- RS232 — коммуникационная шина до 20 Мб/сек

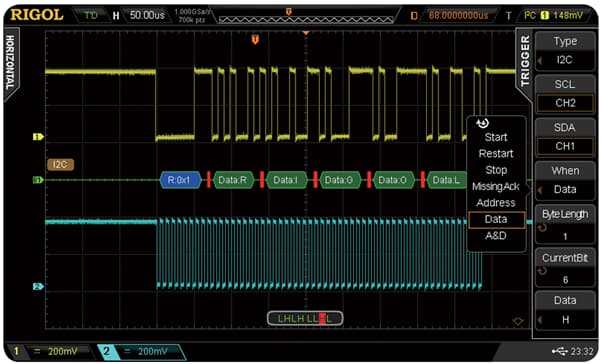

- I2C — синхронная шина данных (7, 8, 10-битная адресация)
- SPI — последовательный интерфейс периферии (4-32 бита данных)
- CAN — контроллер локальной сети до 5 Мб/сек
4. Удобная работа с данными
- Автоизмерение параметров, включая период, частоту, длительность импульса, время нарастания, время спада, фазовое смещение и другие
- Курсорные измерения — ручное выделение интервалов
- Математические операции — сложение, вычитание, умножение, деление, FFT, цифровые фильтры
- Функция поиска и навигации — быстрое обнаружение нужных событий в записанных данных
- Запись воспроизведения — сохранение и пошаговый просмотр данных
5. Гибкость в применении
- Компактные размеры 361.6 мм × 179.6 мм × 130.8 мм
- Легкий вес 3,9 кг облегчает переноску
- Питание 100-240 В, 50-60 Гц
- Интерфейсы: USB Host, USB Device, LAN, AUX, USB-GPIB(опция)
- Поддержка удаленного управления и программирования
- Возможность сохранения данных на внешние носители
|
Название |
Номер |
|
Расширение памяти: - аналоговый канал: 56 Mточек (1 канал)/28 Mточек (2 канала); - цифровые каналы 28 Mточек (8 каналов)/14 Mточек (16 каналов) |
MEM-DS2000 |
|
Функция расширенного запуска |
AT-DS2000 |
|
Запуск и анализ сигналов последовательной шин RS232, I2C, SPI |
SD-DS2000A |
|
Запуск и анализ сигналов последовательной шин CAN |
CAN-DS2000 |
Базовая комплектация:
- Цифровой осциллограф
- USB кабель
- 2 пассивных пробника 350 МГц
- набор логических пробников
- Краткое руководство (печатная копия)
- Гарантийный талон
- Технический паспорт (по запросу)
|
Название |
Номер |
|
Пассивный пробник (500 МГц) |
RP3500A |
|
Комплект для монтажа в стойку |
RM-DS2000A |
|
Преобразователь интерфейса USB в GPIB |
USB-GPIB |
|
Мягкая сумка для переноски |
BAG-G1 |
