DHO914S RIGOL Цифровой осциллограф

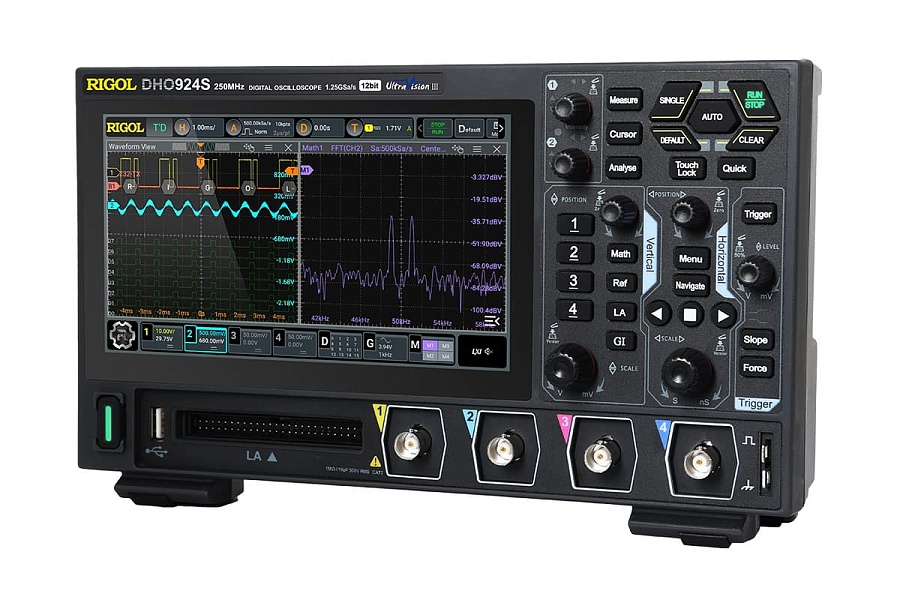

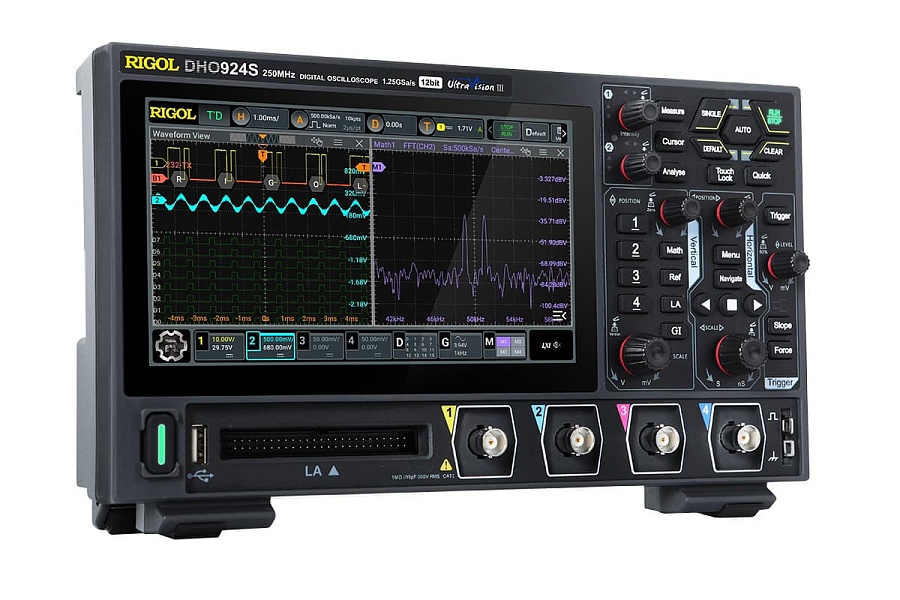

DHO914S представляет собой компактный четырехканальный цифровой осциллограф высокого разрешения, разработанный для широкого спектра задач в проектировании, отладке и тестировании электронных устройств. Прибор позволяет проводить измерения не только в лабораторных, но и в полевых условиях.

Прибор Внесен в Госреестр, номер 97631-26, действует до 06.02.2031

Все модели серии DHO900:

• DHO914/DHO914S — 125 МГц
• DHO924/DHO924S — 250 МГц

Ключевые характеристики:

• Частотный диапазон: 125 МГц (-3 дБ)
• Время нарастания сигнала: ≤2.8 нс (от 10% до 90%, типично)
• Средний уровень собственного шума: очень низкий
• Минимальное разрешение по частоте: Реальная частота дискретизации 1.25 Гвыб/с в одноканальном режиме
• Вертикальное разрешение: 12 бит с 4096 уровней квантования
• Диапазон чувствительности: 200 мкВ/дел – 10 В/дел
• Количество цифровых каналов: 16 (при использовании логического пробника PLA2216)
• Встроенный генератор: 25 МГц, 1 канал (Только модели - S)
• Анализ графиков Боде (Только модели -S)

Особенности и преимущества

Высокое разрешение и низкий уровень шума

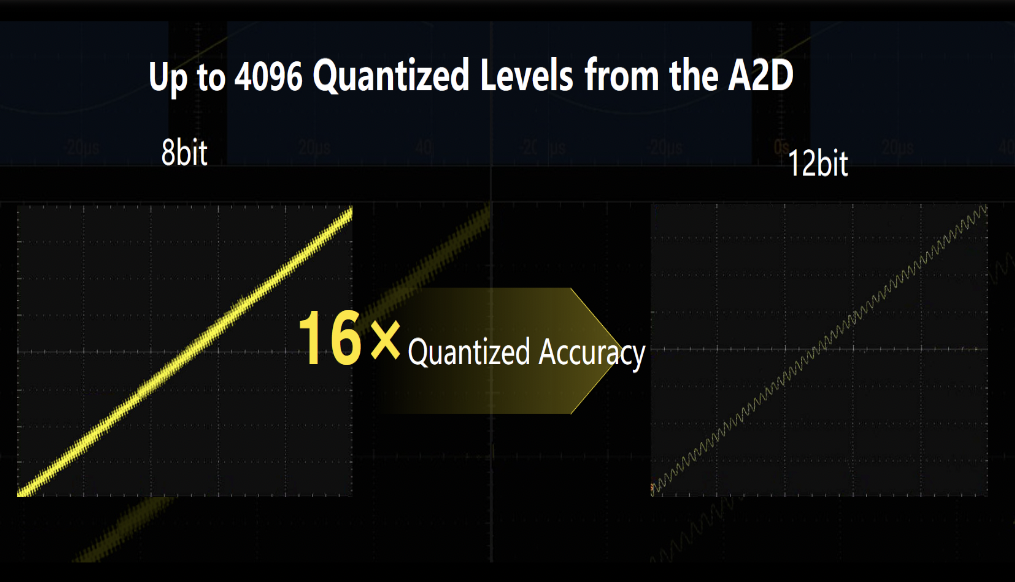

DHO914S оснащен 12-битным аналого-цифровым преобразователем, обеспечивающим 4096 уровней квантования. Это высокое разрешение в сочетании с низким уровнем собственного шума позволяет регистрировать и анализировать слабые сигналы на уровне микровольт, которые были бы незаметны на обычных приборах.

Максимальная скорость захвата сигналов

Прибор обеспечивает частоту захвата до 1,000,000 осциллограмм в секунду в режиме UltraAcquire. Высокая скорость позволяет эффективно обнаруживать редкие и кратковременные аномалии сигнала, которые могут возникать при отладке цифровых схем и импульсных устройств.

Логический анализатор

16-канальный логический анализатор DHO914S расширяет возможности прибора за счет одновременного анализа как аналоговых, так и цифровых сигналов. При подключении внешнего пробника PLA2216 становятся доступными 16 входных каналов (D0-D15) для анализа цифровых логических уровней с максимальной входной частотой 200 МГц и разрешением в 5 нс. Поддерживаемые логические стандарты включают TTL, CMOS (5.0/3.3/2.5/1.8 В), ECL, PECL и LVDS с настраиваемыми порогами срабатывания, что позволяет адаптировать анализатор к различным цифровым протоколам и стандартам электроники.

Встроенный генератор AFG (функция доступна только в моделях - S)

DHO914S интегрирует одноканальный произвольный генератор функций (AFG) с максимальной частотой 25 МГц и 14-битным разрешением. Генератор поддерживает стандартные формы сигналов — синус, прямоугольник, пилу и постоянное напряжение — а также загруженные пользователем произвольные сигналы (до 10 МГц). Дополнительно доступны режимы амплитудной (AM), частотной (FM) и фазовой (PM) модуляции с внутренним источником модулирующего сигнала, что делает прибор универсальным инструментом для тестирования и разработки.

Полная портативность и автономность

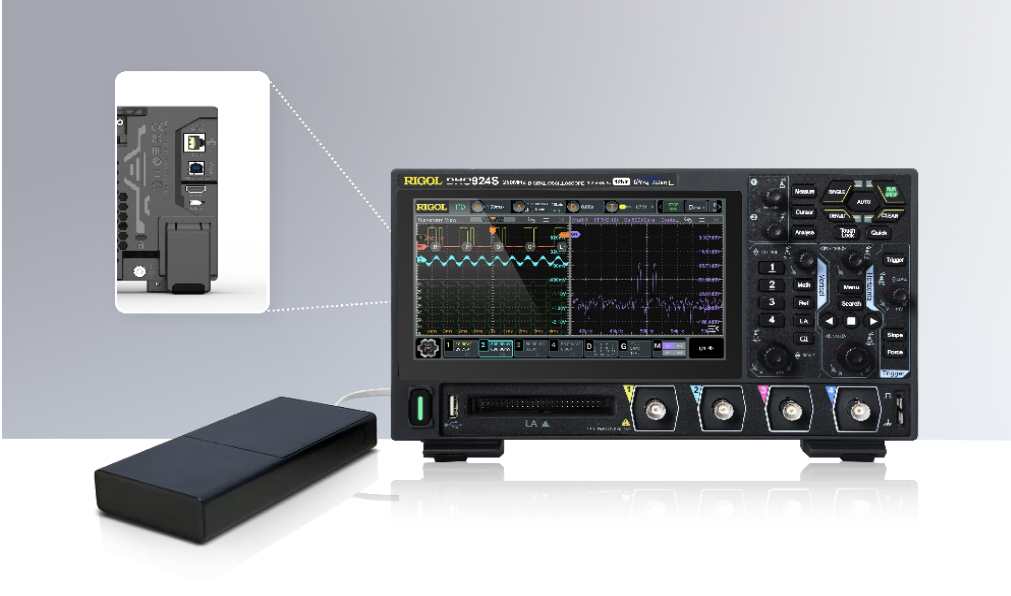

DHO914S использует разъем USB Type-C для питания (15В / 3А). Это означает, что прибор может работать от портативных зарядных устройств (Power Bank), что делает его приспособленным для полевых измерений, выездных работ и ситуаций, где отсутствует доступ к электросети. Компактные размеры (265 мм × 162 мм × 77 мм) и вес всего 1.78 кг делают DHO914S настоящим мобильным измерительным центром, который легко помещается в рюкзак или сумку.​

Встроенные декодеры протоколов

Осциллограф имеет встроенные аппаратные декодеры для четырех наиболее распространенных последовательных протоколов: RS232/UART (до 20 Мбит/с), I2C, LIN, SPI и CAN (до 5 Мбит/с). Декодированные данные отображаются непосредственно на экране в виде понятной таблицы событий, что значительно упрощает отладку встроенных систем, микроконтроллеров и устройств IoT.​

Многофункциональность и интеграция инструментов

DHO914S объединяет в одном корпусе сразу несколько измерительных приборов: осциллограф, анализатор спектра (FFT), цифровой вольтметр и высокоточный частотомер с разрешением до 6 разрядов. Такая интеграция устраняет необходимость использовать несколько отдельных приборов, экономя место на рабочем столе и финансовые затраты. Все инструменты работают одновременно, позволяя проводить комплексный анализ сигнала во временной и частотной областях без переключения между устройствами.​

Современный интерфейс и удобство управления

Прибор оснащен 7-дюймовым емкостным мультитач-дисплеем с разрешением 1024×600 пикселей, обеспечивающим четкое и яркое отображение сигналов. Встроенный веб-интерфейс позволяет управлять осциллографом удаленно с компьютера, планшета или телефона, что особенно удобно при проведении длительных тестов или демонстраций.​

Расширенные возможности анализа

DHO914S предлагает 41 параметр автоматических измерений с одновременным отображением до 10 параметров на экране. Функция сегментной записи позволяет сохранить до 500,000 кадров для последующего покадрового анализа. Встроенный гистограммный анализ с 256-уровневой цветовой шкалой интенсивности помогает визуализировать статистическое распределение сигналов и выявлять джиттер. Функция Pass/Fail тестирования с настраиваемыми масками автоматизирует процесс контроля качества в производственных условиях.​

Анализ графиков Боде (функция доступна только в моделях - S)

Встроенная функция анализа Боде в DHO914S позволяет автоматически измерять амплитудно-частотные и фазо-частотные характеристики испытуемого устройства. Анализ проводится в диапазоне от 10 Гц до 24,99 МГц с выходной амплитудой 20 мВ–5 В и настраиваемой разрешением от 10 до 300 точек на октаву. Функция особенно полезна для проектирования и верификации фильтров, усилителей и систем управления, позволяя быстро получить полное описание частотной характеристики в один тест.

Широкие возможности подключения

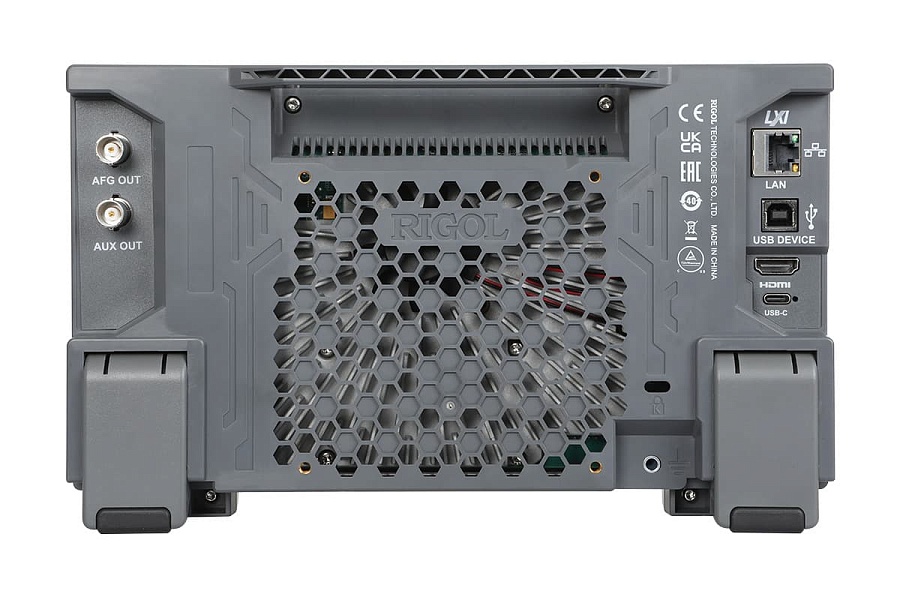

Осциллограф оборудован полным набором современных интерфейсов: USB Host и Device для подключения флешек и управления с ПК, LAN (Ethernet) с поддержкой стандарта LXI-C для сетевого управления, и HDMI для вывода изображения на внешний монитор или проектор.
