MSO2102A RIGOL Цифровой Осциллограф
MSO2102A — компактный цифровой осциллограф смешанных сигналов общего назначения и имеющий аналоговую полосу пропускания до 100 МГц, а также функцию логического анализатора с 16 цифровыми каналами
136 136 руб.
MSO2102A — компактный цифровой осциллограф смешанных сигналов общего назначения и имеющий аналоговую полосу пропускания до 100 МГц, а также функцию логического анализатора с 16 цифровыми каналами
Прибор внесен в Госреестр СИ регистрационный номер 82665 -21
Серия осциллографов DS/MSO2000A включает в себя следующие модели (Серия DS не включает в себя цифровые каналы. Обозначение S - обозначение встроенного генератора):
Особенности модели:
-
16-канальный логический анализатор
-
Технология UltraVision
-
Запись и воспроизведение осциллограмм — до 65 000 фреймов;
-
Поддержка протоколов — RS232, I2C, SPI, CAN;
-
Интерфейсы — USB Host/Device, LAN, AUX;
-
Компактный размер — легко размещается на рабочем столе;
-
Малый вес — удобен для портативного использования;
Технические преимущества

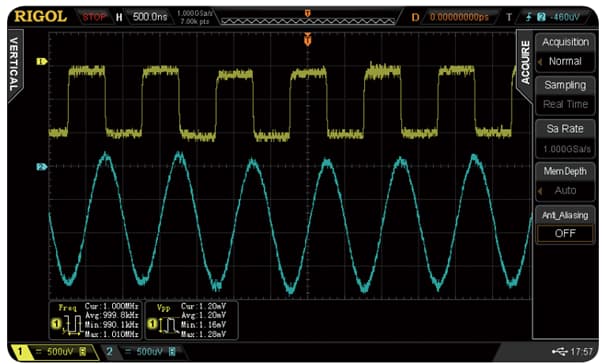

1. Ультранизкий уровень шума
Минимальная чувствительность 500 мкВ/дел обеспечивает регистрацию слабых сигналов без потери информации. Это критически важно при тестировании аналоговых датчиков, биомедицинских устройств и низковольтных схем. Широкий диапазон вертикальной развертки (500 мкВ/дел до 10 В/дел) позволяет одинаково эффективно работать с очень малыми и большими амплитудами.

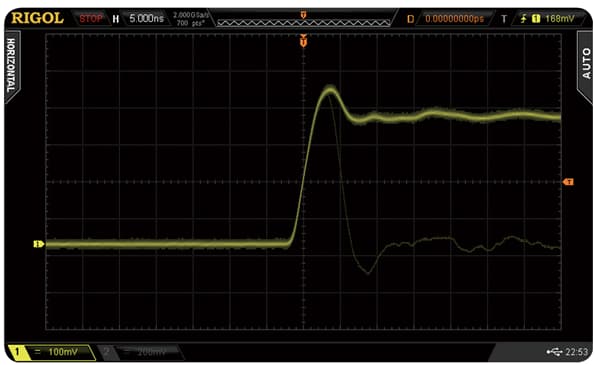

2. Высокая скорость захвата осциллограмм
52 000 осциллограмм в секунду
Данная скорость захвата позволяет:
-
Фиксировать редкие события и помехи
-
Отслеживать эфемерные сбои в работе схемы
-
Получить детальное представление о поведении сигнала во времени
-
Ускорить процесс отладки благодаря быстрому обнаружению проблем

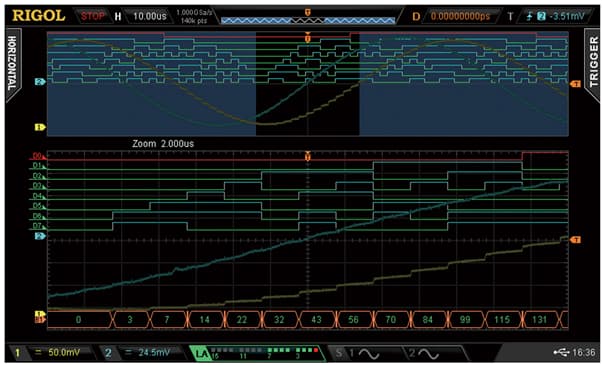

4. 16-канальный логический анализатор

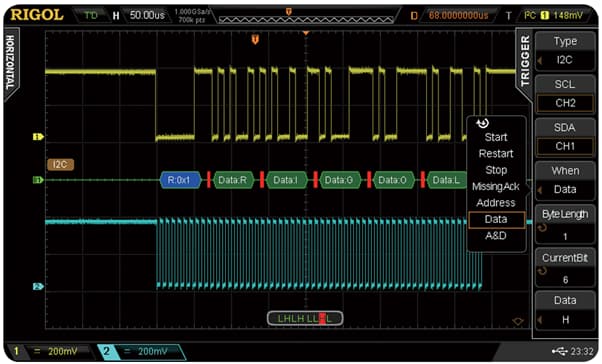

5. Триггер и декодирование шин
Поддержка протоколов:
-
RS232 — коммуникационная шина до 20 Мб/сек
-
I2C — синхронная шина данных (7, 8, 10-битная адресация)
-
SPI — последовательный интерфейс периферии (4-32 бита данных)
-
CAN — контроллер локальной сети до 5 Мб/сек
6. Удобная работа с данными
-
Автоизмерение параметров, включая период, частоту, длительность импульса, время нарастания, время спада, фазовое смещение и другие
-
Курсорные измерения — ручное выделение интервалов
-
Математические операции — сложение, вычитание, умножение, деление, FFT, цифровые фильтры
-
Функция поиска и навигации — быстрое обнаружение нужных событий в записанных данных
-
Запись воспроизведения — сохранение и пошаговый просмотр данных
7. Гибкость в применении
-
Компактные размеры 361.6 мм × 179.6 мм × 130.8 мм
-
Легкий вес 3,9 кг облегчает переноску
-
Питание 100-240 В, 50-60 Гц
-
Интерфейсы: USB Host, USB Device, LAN, AUX, USB-GPIB(опция)
-
Поддержка удаленного управления и программирования
-
Возможность сохранения данных на внешние носители
Инструкции
| Характеристика | Значение |
|---|
