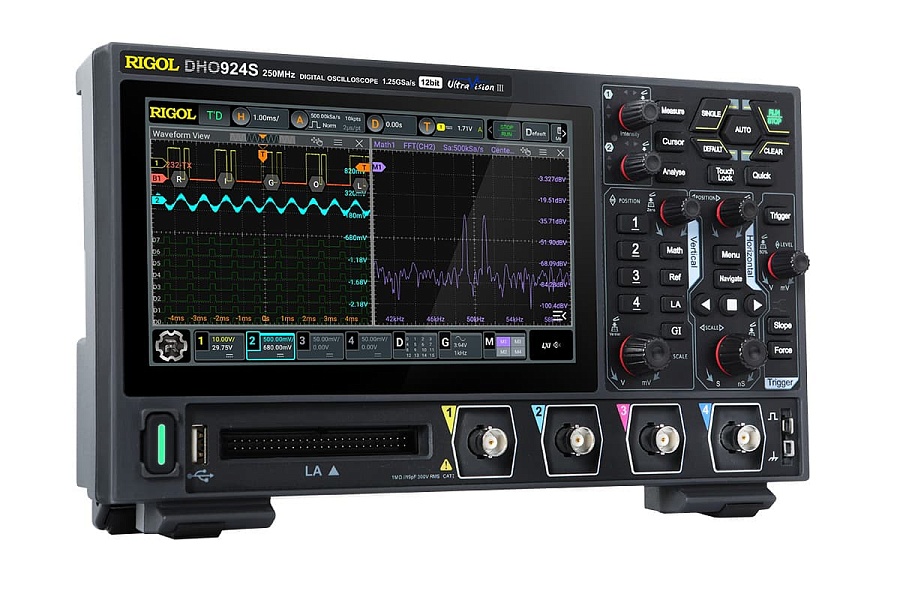

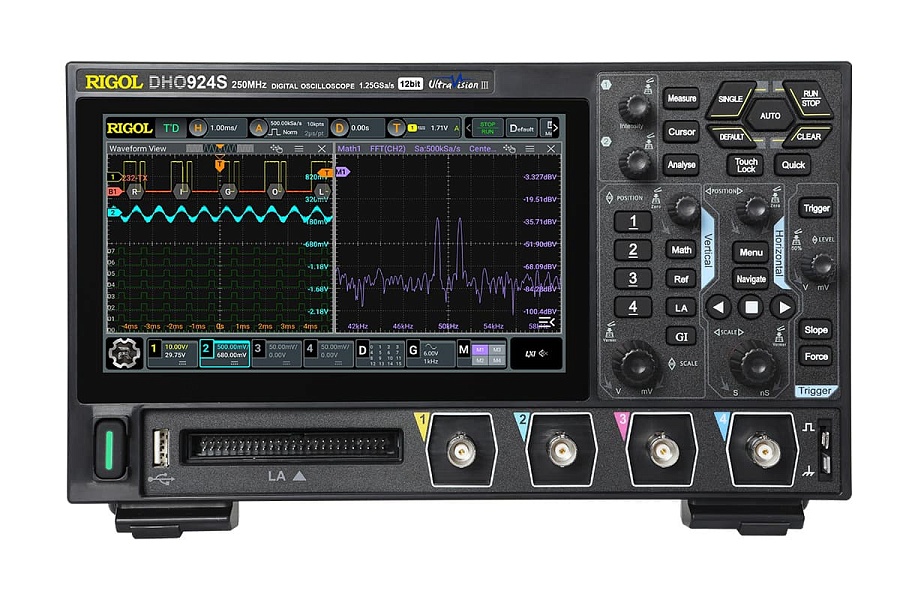

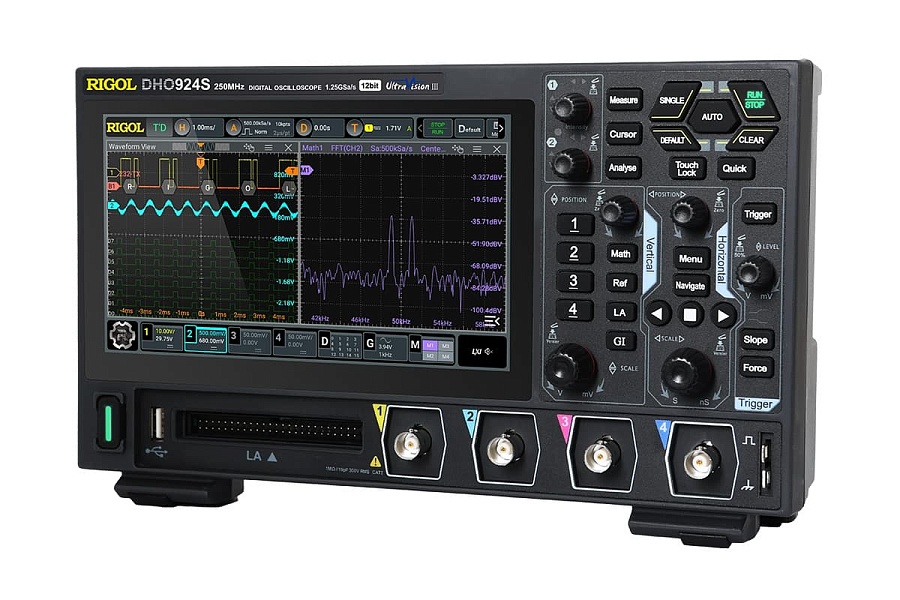

DHO924 Rigol Портативный осциллограф
250 МГц; 4 канала частота дискретизации 1,25 Гвыб/с (1 канал), 625 Мвыб/с (2 канала), 312,5 Мвыб/с (4 канала); скорость захвата до 1 000 000 осц/с (режим Ultra Acquire); максимальная память хранения до 50 млн. точек; разрешение по вертикали 12 бит; низкий уровень собственного шума.
Ручной осциллограф с разъемом Type-C может работать от пауэрбанка в полевых условиях.
Ручной осциллограф с разъемом Type-C может работать от пауэрбанка в полевых условиях.
125 633 руб.
Ручной осциллограф Ригол серии DHO900
— это полевой цифровой осциллограф, способный заряжаться от пауэрбанка, с сенсорным экраном, с высоким разрешением, построенный на технологической платформе RIGOL «Centaurus».Серия портативных осциллографов Rigol DHO900 представлена моделями
c полосой пропускания 125 МГц и 250 МГц: DHO914, DHO914S, DHO924, DHO924S, а также объединяет в себе возможности нескольких измерительных приборов: цифровой осциллограф, логический анализатор и анализатор протоколов, а в моделях DHO900S в базовой комплектации доступен генератор сигналов и измеритель АЧХ.Особенности и преимущества портативного осциллографа DHO924 Rigol
- Сверхнизкий уровень собственных шумов;
- Высокое 12-битное аппаратное разрешение;
- 4 аналоговых канала;
- 16 цифровых каналов(опц. PLA2216);
- Аналоговая полоса пропускания до 250 МГц;
- Частота дискретизации в реальном времени до 1,25 Гвыб/с;
- Максимальная глубина памяти 50 Мбит;
- Диапазон чувствительности по вертикали 200 мкВ/дел~10 В/дел;
- В режиме Ultra Acquire максимальная скорость сбора данных составляет 1 000 000 осц/с;
- Автоматическое измерение до 41 параметра сигнала с одновременным отображением до 10 параметров;
- Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
- 7-дюймовый сенсорный дисплей высокой четкости с разрешением 1024 х 600 точек;
- Поддержка 256-уровневой функции цифрового свечения в градациях серого в реальном времени;
- Функция поиска и навигации по осциллограммам, позволяющая быстро обнаруживать аномалии сигнала;
- Новый эргономичный дизайн, удобное управление;

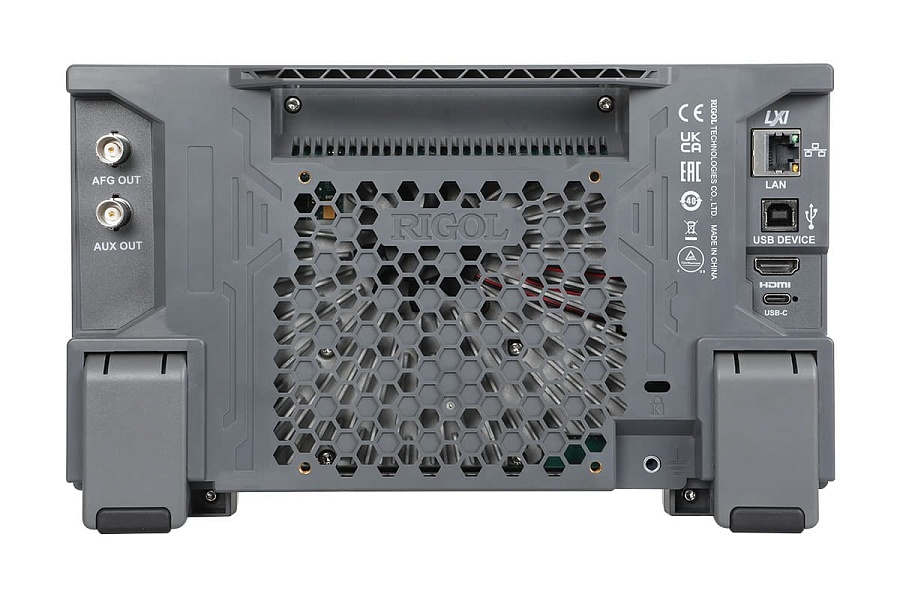

- Обновленные органы управления Flex для более удобного интерактивного взаимодействия • Внешние интерфейсы в стандартной комплектации USB Host, USB Device, LAN, HDMI;
- Web control – дистанционое управление;
- Внутренняя энергонезависимая память 8 ГБ;
- Поддержка онлайн обновления;
- Низкое энергопотребление;
- Разъем питания USB Type-C для возможности использования осциллографа в полевых условиях.
Высокое разрешение 12 бит
12-битное вертикальное разрешение с 4096 уровнями квантования, что в 16 раз превышает уровень 8-битного, подходит для тестирования небольших сигналов.
Поддержка питания типа type-C
DHO900, оснащенный интерфейсом питания Type-C, может питаться от портативного источника питания, что позволяет проводить испытания на месте.
Изящный дизайн
Серия DHO900 имеет компактный форм-фактор, а также поддерживает стандартное использование подставки для монитора, что эффективно уменьшает занимаемую площадь рабочего стола и предоставляет вам более просторное рабочее пространство.
Поддерживает анализ графика Боде
В стандартную комплектацию серии DHO900S входит функция анализа контура диаграммы Боде,
эффективно позволяющая анализировать отклик силового контура переключения.
Стандартные цифровые каналы:
Вся серия DHO900 в стандартной комплектации оснащена цифровыми каналами, позволяющими анализировать цифровой сигнал в сочетании с пробником логического анализа PLA2216.
