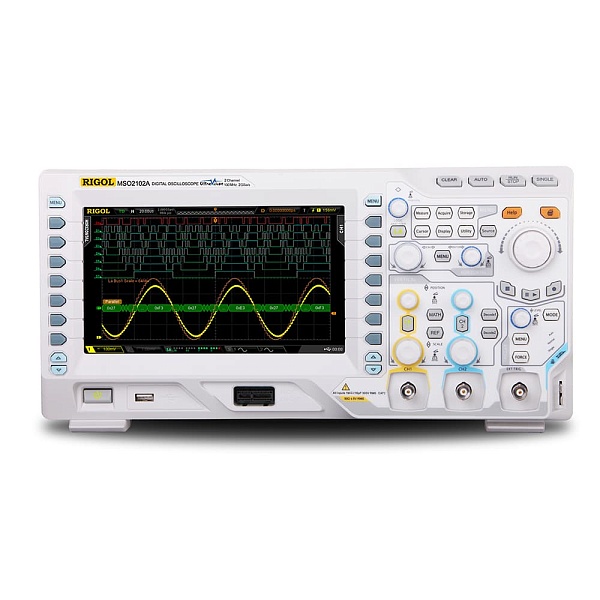

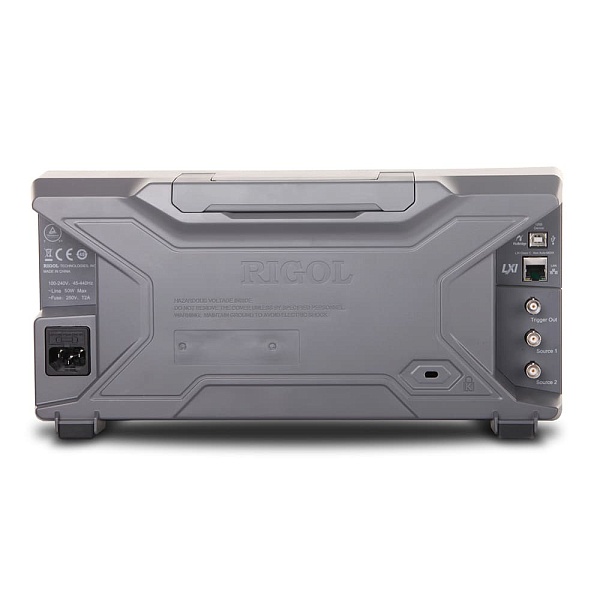

MSO2102A-S RIGOL Цифровой Осциллограф

MSO2102A-S -- цифровой осциллограф с полосой пропускания 100 МГц, предназначенный для измерения и анализа электрических сигналов в аналоговых и цифровых системах. Прибор представляет собой двухканальный осциллограф общего назначение и имеет встроенный генератор.

Серия осциллографов DS/MSO2000A включает в себя следующие модели (Серия DS не включает в себя цифровые каналы. Обозначение S - обозначение встроенного генератора):

DS2102A/MSO2102A/MSO2102A-S  - Полоса пропускания 100 МГц

DS2202A/MSO2202A/MSO2202A-S - Полоса пропускания 200 МГц

DS2302A/MSO2302A/MSO2302A-S  - Полоса пропускания 300 МГц

Уникальные особенности модели:

• Встроенный двухканальный генератор сигналов 25 МГц (отличительная черта версии -S)​
• 16 цифровых каналов для анализа логических сигналов
• Инновационная технология UltraVision с глубокой памятью записи и высокой скоростью захвата осциллограмм​
• Режим записи и воспроизведения осциллограмм (до 65 000 кадров)​
• Поддержка различных протоколов для декодирования: RS232, I2C, SPI, CAN (опционально)​
• Шкала вертикальной чувствительности от 500 мкВ/дел (при 50 Ω входе) обеспечивает захват слабых сигналов​
• 8-дюймовый цветной TFT дисплей разрешением 800×480 пикселей

Система захвата и анализа сигналов

Осциллограф обеспечивает двумя аналоговыми каналами с полосой пропускания 100 МГц и 16 цифровыми каналами логического анализатора. Максимальная частота дискретизации достигает 2 ГВыб/с для аналоговых каналов в режиме одного канала. Стандартная глубина памяти составляет 14 Мпт для аналоговых каналов, что позволяет записывать длительные импульсные последовательности с сохранением деталей сигнала.​

Вертикальная чувствительность начинается с 500 мкВ/дел при входном импедансе 50 Ω и достигает 10 В/дел. Это позволяет анализировать как очень слабые сигналы (микровольтовый диапазон), так и мощные сигналы (в пределах 100 В).

Технология UltraVision

Основным преимуществом серии MSO2000A является инновационная технология UltraVision, которая обеспечивает:​

• Глубокую память записи до 56 Мпт (опционально), позволяющую захватывать длительные последовательности сигналов
• Высокую скорость обновления осциллограмм до 52 000 осц./с, что ускоряет поиск редких событий и помех
• 256-уровневую градацию интенсивности при отображении осциллограмм, предоставляя визуальное представление плотности событий
• Функции записи, воспроизведения и анализа осциллограмм в реальном времени (до 65 000 кадров), позволяющие сохранять и анализировать полные последовательности событий

Основные преимущества

Удобство использования

Осциллограф отличается интуитивным интерфейсом с логично организованным расположением кнопок управления. Ручка настройки параметров, кнопки быстрого доступа к функциям и ясное меню на экране позволяют даже начинающим пользователям быстро освоиться с прибором.​

Комплексный анализ смешанных сигналов

16 цифровых каналов синхронизированы по времени с аналоговыми каналами, позволяя видеть полную картину поведения системы. Это критически важно при отладке микроконтроллеров и FPGA, где часто требуется анализировать взаимодействие аналоговой и цифровой части схемы.​​

Встроенный генератор сигналов (версия -S)

Присутствие двухканального генератора 25 МГц в модели MSO2102A-S делает её универсальным инструментом для отладки. Вместо необходимости иметь отдельное оборудование для генерации тестовых сигналов, пользователь может создавать сигналы прямо на осциллографе.

Продвинутые функции отладки

• Режим записи и воспроизведения позволяет сохранять до 65 000 кадров осциллограмм и анализировать их, включая поиск редких событий​​
• Pass/Fail анализ для автоматической проверки соответствия сигналов эталонной маске
• Декодирование протоколов упрощает анализ коммуникации между устройствами (I2C, SPI, RS232, CAN)

Расширяемость

Осциллограф поддерживает опциональные расширения:​

• Увеличение глубины памяти до 56 Мпт
• Дополнительные функции триггеров (Windows, Nth Edge, HDTV, Delay, TimeOut, Duration, USB)
• Опции декодирования (RS232, I2C, SPI, CAN)
