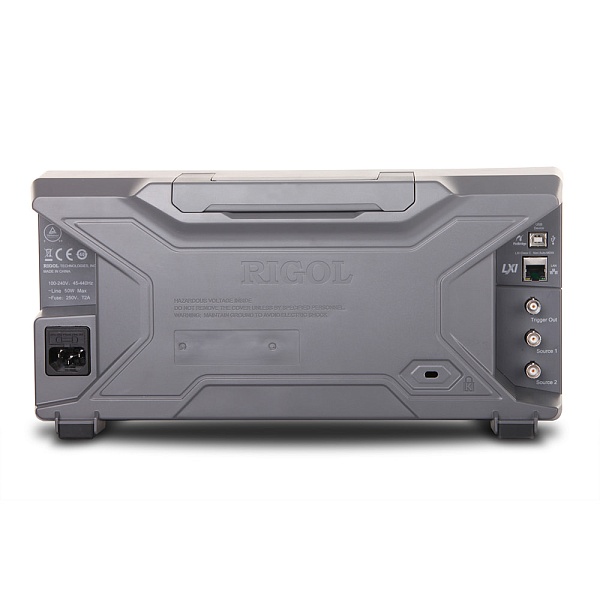

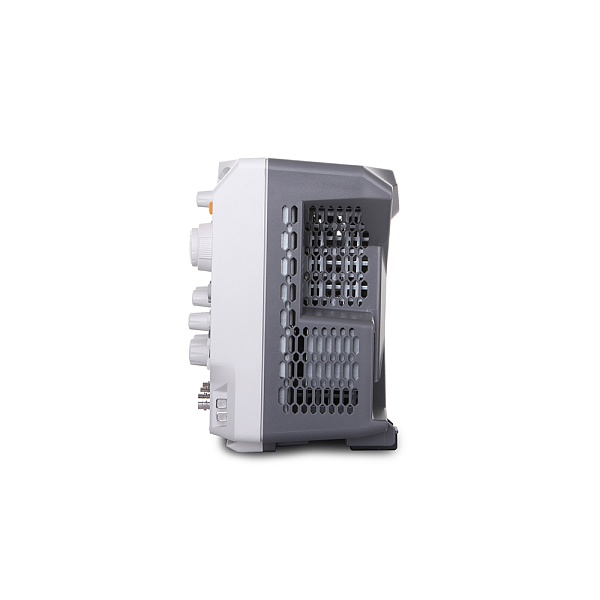

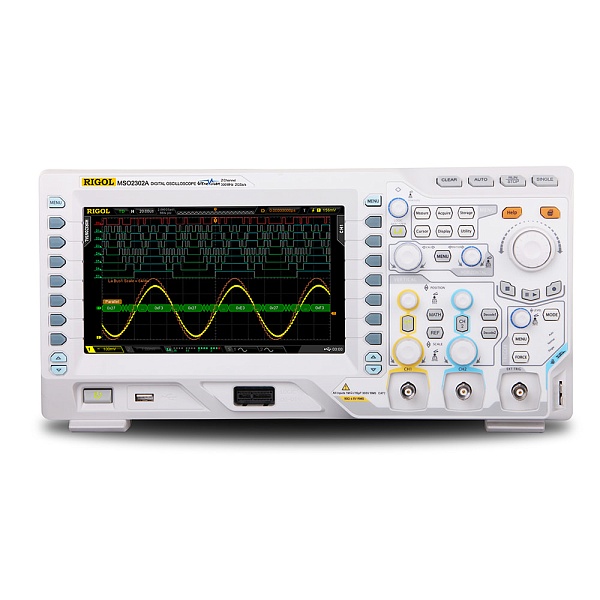

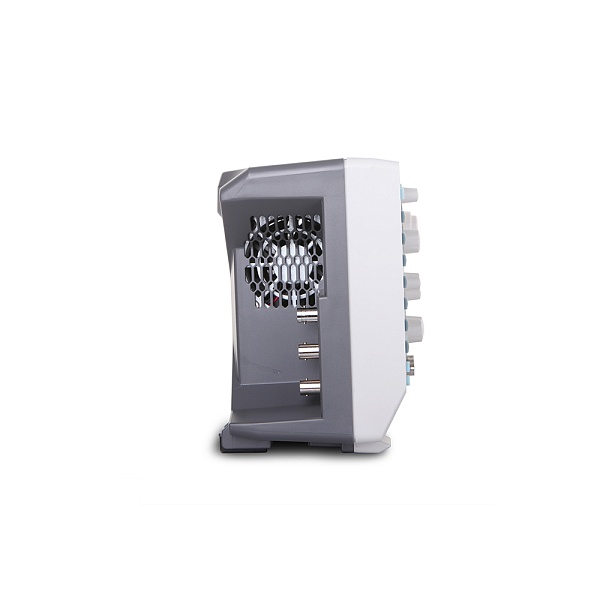

MSO2302A RIGOL Цифровой Осциллограф

MSO2302A – компактный цифровой осциллограф смешанных сигналов общего назначения и имеющий аналоговую полосу пропускания до 300 МГц, а также функцию логического анализатора с 16 цифровыми каналами

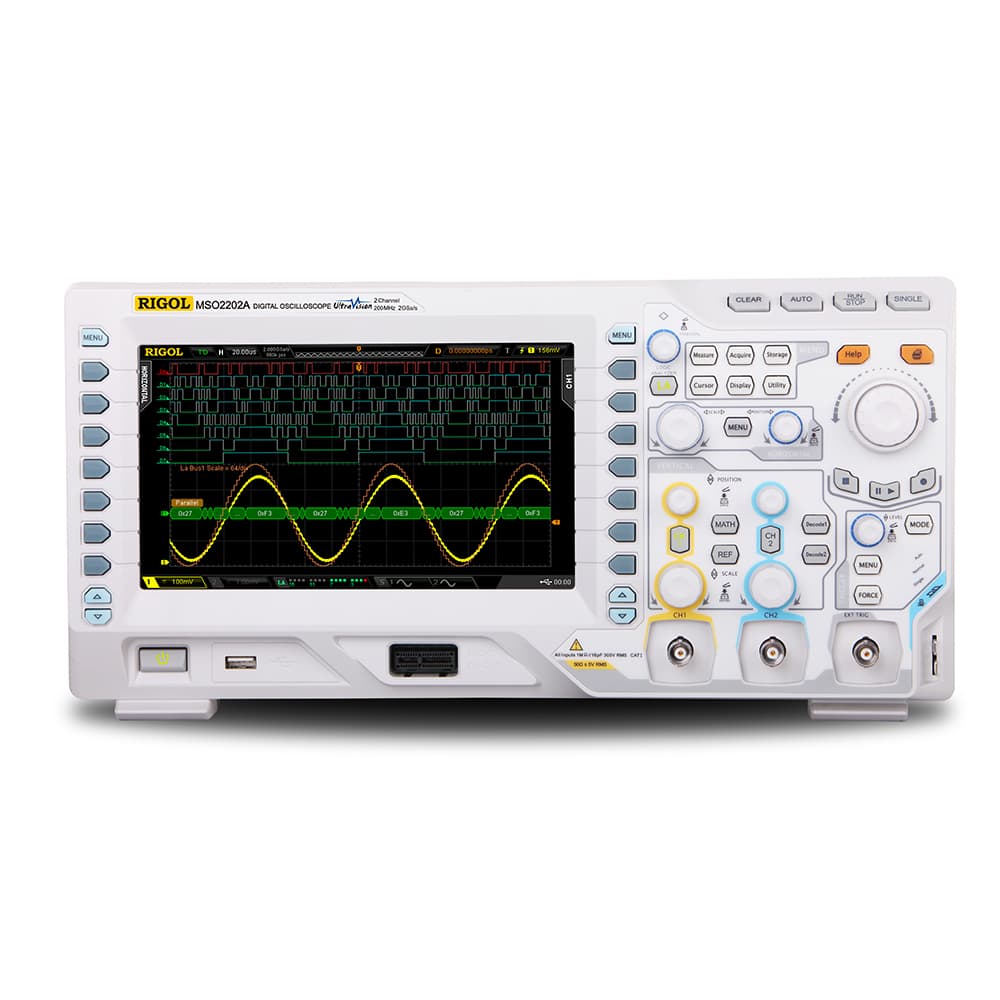

Серия осциллографов DS/MSO2000A включает в себя следующие модели (Серия DS не включает в себя цифровые каналы. Обозначение S - обозначение встроенного генератора):

DS2102A/MSO2102A/MSO2102A-S  - Полоса пропускания 100 МГц

DS2202A/MSO2202A/MSO2202A-S - Полоса пропускания 200 МГц

DS2302A/MSO2302A/MSO2302A-S  - Полоса пропускания 300 МГц

Особенности модели:

• 16-канальный логический анализатор
• Технология UltraVision
• Запись и воспроизведение осциллограмм — до 65 000 фреймов;
• Поддержка протоколов — RS232, I2C, SPI, CAN;
• Интерфейсы — USB Host/Device, LAN, AUX;
• Компактный размер — легко размещается на рабочем столе;
• Малый вес — удобен для портативного использования;

Технические преимущества

1. Ультранизкий уровень шума

Минимальная чувствительность 500 мкВ/дел обеспечивает регистрацию слабых сигналов без потери информации. Это критически важно при тестировании аналоговых датчиков, биомедицинских устройств и низковольтных схем. Широкий диапазон вертикальной развертки (500 мкВ/дел до 1 В/дел при 50 Ом и до 10 В/дел при 1МОм) позволяет одинаково эффективно работать с очень малыми и большими амплитудами.

2. Высокая скорость захвата осциллограмм

52 000 осциллограмм в секунду

Данная скорость захвата позволяет:

• Фиксировать редкие события и помехи
• Отслеживать эфемерные сбои в работе схемы
• Получить детальное представление о поведении сигнала во времени
• Ускорить процесс отладки благодаря быстрому обнаружению проблем

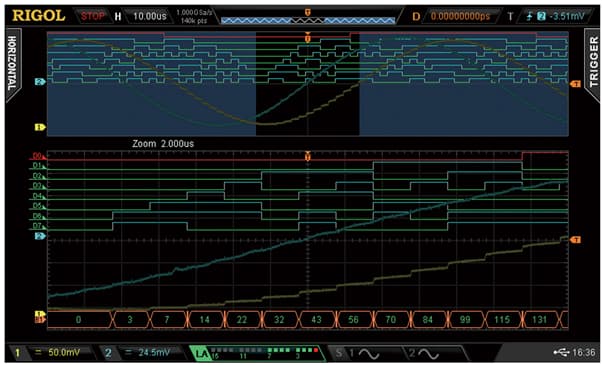

3. 16-канальный логический анализатор

4. Триггер и декодирование шин

Поддержка протоколов:

• RS232 — коммуникационная шина до 20 Мб/сек
• I2C — синхронная шина данных (7, 8, 10-битная адресация)
• SPI — последовательный интерфейс периферии (4-32 бита данных)
• CAN — контроллер локальной сети до 5 Мб/сек

5. Удобная работа с данными

• Автоизмерение параметров, включая период, частоту, длительность импульса, время нарастания, время спада, фазовое смещение и другие
• Курсорные измерения — ручное выделение интервалов
• Математические операции — сложение, вычитание, умножение, деление, FFT, цифровые фильтры
• Функция поиска и навигации — быстрое обнаружение нужных событий в записанных данных
• Запись воспроизведения — сохранение и пошаговый просмотр данных

6. Гибкость в применении

• Компактные размеры 361.6 мм × 179.6 мм × 130.8 мм
• Легкий вес 3,9 кг облегчает переноску
• Питание 100-240 В, 50-60 Гц
• Интерфейсы: USB Host, USB Device, LAN, AUX, USB-GPIB(опция)
• Поддержка удаленного управления и программирования
• Возможность сохранения данных на внешние носители
