DHO802 RIGOL Портативный осциллограф

DHO802 представляет собой компактный двухканальный цифровой осциллограф высокого разрешения, разработанный для широкого спектра задач в проектировании, отладке и тестировании электронных устройств. Прибор позволяет проводить измерения не только в лабораторных, но и в полевых условиях.

Прибор Внесен в Госреестр, номер 97646-26, действует до 09.02.2031

Все модели серии DHO800:

• DHO802/DHO804 — 70 МГц
• DHO812/DHO814 — 100 МГц

Ключевые характеристики:

• Частотный диапазон: 70 МГц (-3 дБ)
• Время нарастания сигнала: ≤5 нс (от 10% до 90%, типично)
• Средний уровень собственного шума: низкий
• Минимальное разрешение по частоте: Реальная частота дискретизации 1.25 Гвыб/с в одноканальном режиме
• Вертикальное разрешение: 12 бит с 4096 уровней квантования
• Диапазон чувствительности: 500 мкВ/дел – 10 В/дел

Особенности и преимущества

Высокое разрешение и низкий уровень шума

DHO802 оснащен 12-битным аналого-цифровым преобразователем, обеспечивающим 4096 уровней квантования. Это высокое разрешение в сочетании с низким уровнем собственного шума позволяет регистрировать и анализировать слабые сигналы на уровне микровольт, которые были бы незаметны на обычных приборах.

Максимальная скорость захвата сигналов

Прибор обеспечивает частоту захвата до 1,000,000 осциллограмм в секунду в режиме UltraAcquire. Высокая скорость позволяет эффективно обнаруживать редкие и кратковременные аномалии сигнала, которые могут возникать при отладке цифровых схем и импульсных устройств.

Портативность и автономность

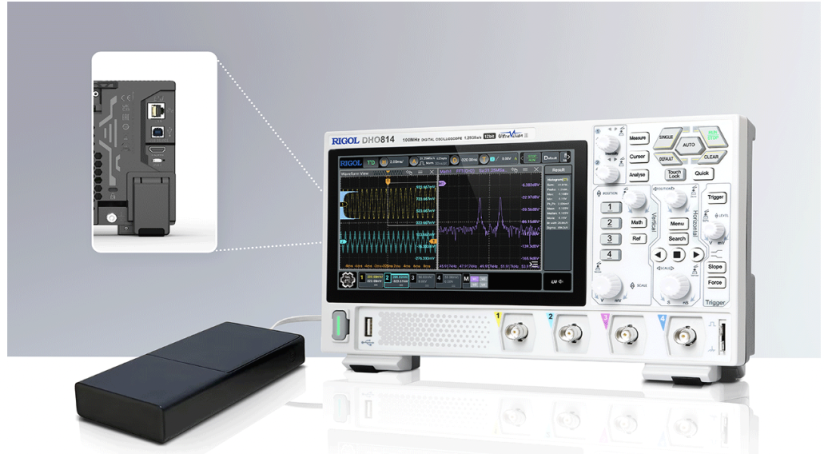

DHO802 использует разъем USB Type-C для питания (15В / 3А). Прибор может работать от портативных зарядных устройств (Power Bank), что делает его приспособленным для полевых измерений, выездных работ и ситуаций, где отсутствует доступ к электросети. Компактные размеры (265 мм × 162 мм × 77 мм) и вес всего 1.78 кг делают DHO802 настоящим мобильным измерительным центром, который легко помещается в рюкзак или сумку.​

Встроенные декодеры протоколов

Осциллограф имеет встроенные аппаратные декодеры для четырех наиболее распространенных последовательных протоколов: RS232/UART (до 20 Мбит/с), I2C, SPI и CAN (до 5 Мбит/с). Декодированные данные отображаются непосредственно на экране в виде понятной таблицы событий, что значительно упрощает отладку встроенных систем, микроконтроллеров и устройств IoT.​

Многофункциональность и интеграция инструментов

DHO802 объединяет в одном корпусе сразу несколько измерительных приборов: осциллограф, анализатор спектра (FFT), цифровой вольтметр и высокоточный частотомер с разрешением до 6 разрядов. Такая интеграция устраняет необходимость использовать несколько отдельных приборов, экономя место на рабочем столе и финансовые затраты. Все инструменты работают одновременно, позволяя проводить комплексный анализ сигнала во временной и частотной областях без переключения между устройствами.

Современный интерфейс и удобство управления

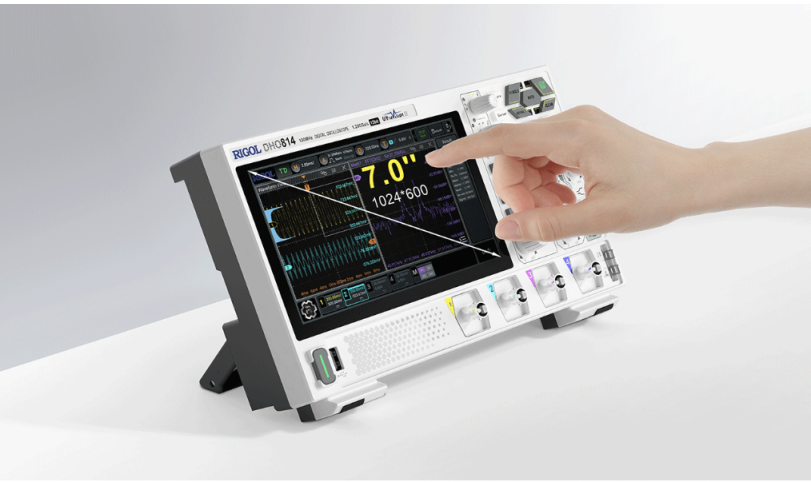

Прибор оснащен 7-дюймовым емкостным мультитач-дисплеем с разрешением 1024×600 пикселей, обеспечивающим четкое и яркое отображение сигналов. Встроенный веб-интерфейс позволяет управлять осциллографом удаленно с компьютера, планшета или телефона, что особенно удобно при проведении длительных тестов или демонстраций.​

Расширенные возможности анализа

DHO802 предлагает 41 параметр автоматических измерений с одновременным отображением до 10 параметров на экране. Функция сегментной записи позволяет сохранить до 500,000 кадров для последующего покадрового анализа. Встроенный гистограммный анализ с 256-уровневой цветовой шкалой интенсивности помогает визуализировать статистическое распределение сигналов и выявлять джиттер. Функция Pass/Fail тестирования с настраиваемыми масками автоматизирует процесс контроля качества в производственных условиях.​

Широкие возможности подключения

Осциллограф оборудован полным набором современных интерфейсов: USB Host и Device для подключения флешек и управления с ПК, LAN (Ethernet) с поддержкой стандарта LXI-C для сетевого управления, и HDMI для вывода изображения на внешний монитор или проектор.
