Терминационные нагрузки с разъёмом TNC RFOne

Терминационные нагрузки с разъёмом TNC предназначены для работы в радиочастотных системах в диапазоне частот до 18 ГГц. Устройства обеспечивают низкий коэффициент стоячей волны, стабильные электрические параметры и широкий выбор мощностных характеристик, что делает их оптимальными для использования в телекоммуникационных системах, лабораторных испытаниях и измерительных установках.

до 18 ГГц Диапазон рабочих частот

до 50 Вт Максимальная мощность рассеивания

до 1,15–1,4 Коэффициент стоячей волны:

TNC (вилка/розетка) Тип разъёма

круглая форма корпуса Компактное исполнение

Высокая стабильность и повторяемость параметров Преимущества

Серия терминационных нагрузок с разъёмом TNC разработана для работы в диапазоне частот до 18 ГГц с максимальной мощностью рассеивания до 50 Вт. Конструкция обеспечивает низкий коэффициент стоячей волны (до 1,15–1,4) и минимальные отражения сигнала. Нагрузки выполнены в компактной круглой форме корпуса, что упрощает интеграцию в измерительные стенды и системы. Разъёмы типа вилка и розетка обеспечивают универсальность и удобство подключения.

Области применения

Лабораторные измерения в диапазоне до 18 ГГц
Телекоммуникационные системы
Испытательные стенды и измерительные системы
Завершение радиочастотных трактов для предотвращения отражений
Высокочастотные системы малой и средней мощности

Доступные модели и описание моделей

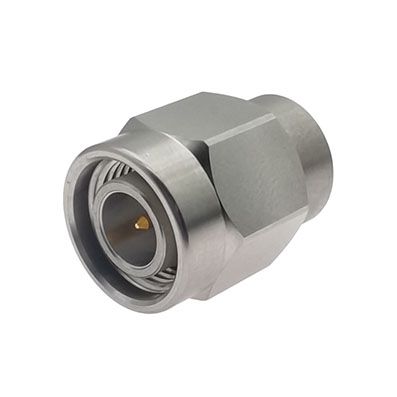

RFT1802T2A — Терминационная нагрузка с разъёмом TNC (вилка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 20 мм (длина) × 15,8 мм (диаметр).

RFT1802T1 — Терминационная нагрузка с разъёмом TNC (розетка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 24 мм (длина) × 12,7 мм (диаметр).

RFT0420T2 — Терминационная нагрузка с разъёмом TNC (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 20 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 49,5 мм (длина) × 38 мм (диаметр).

RFT1820T1 — Терминационная нагрузка с разъёмом TNC (розетка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 20 Вт. Коэффициент стоячей волны: 1,4. Конструктивное исполнение: круглая форма корпуса. Размеры: 49,5 мм (длина) × 38 мм (диаметр).

RFT0450T2 — Терминационная нагрузка с разъёмом TNC (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 50 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 70 мм (длина) × 64 мм (диаметр).
