Терминационные нагрузки с разъёмом BNC RFOne

Терминационные нагрузки с разъёмом BNC предназначены для работы в радиочастотных системах в диапазоне частот до 8 ГГц. Устройства обеспечивают низкий коэффициент стоячей волны, стабильные электрические параметры и высокую надёжность, что делает их подходящими для использования в телекоммуникационных системах, лабораторных измерениях и испытательных стендах.

до 8 ГГц Диапазон рабочих частот

до 50 Вт Максимальная мощность рассеивания

до 1,15–1,25 Коэффициент стоячей волны

BNC (вилка/розетка) Тип разъёма

круглая форма корпуса Компактное исполнение

Высокая стабильность и повторяемость параметров Преимущества

Серия терминационных нагрузок с разъёмом BNC разработана для работы в диапазоне частот до 8 ГГц с максимальной мощностью рассеивания до 50 Вт. Нагрузки обеспечивают низкий коэффициент стоячей волны (до 1,15–1,25) и минимальные отражения сигнала. Конструкция выполнена в круглой форме корпуса с разъёмами типа вилка и розетка. Модели отличаются диапазоном частот, мощностью и размерами, что позволяет использовать их в различных областях применения.

Области применения

Телекоммуникационные системы
Лабораторные измерения в диапазоне до 8 ГГц
Испытательные стенды и измерительные системы
Завершение радиочастотных трактов для предотвращения отражений
Высокочастотные системы малой и средней мощности

Доступные модели и описание моделей

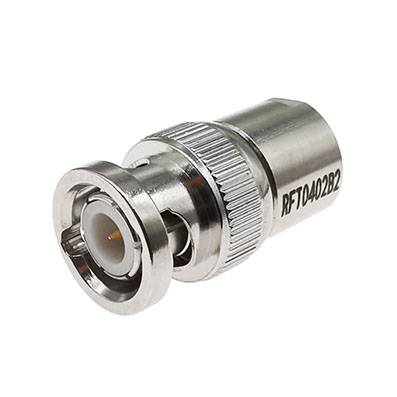

RFT0402B2 — Терминационная нагрузка с разъёмом BNC (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 25 мм (длина) × 15 мм (диаметр).

RFT0802B1 — Терминационная нагрузка с разъёмом BNC (розетка), рабочий диапазон частот до 8 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 22 мм (длина) × 12,7 мм (диаметр).

RFT0425B2 — Терминационная нагрузка с разъёмом BNC (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 25 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 49,5 мм (длина) × 38 мм (диаметр).

RFT0625B1 — Терминационная нагрузка с разъёмом BNC (розетка), рабочий диапазон частот до 6 ГГц. Максимальная мощность: 25 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 49,5 мм (длина) × 38 мм (диаметр).

RFT0450B2 — Терминационная нагрузка с разъёмом BNC (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 50 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 70 мм (длина) × 64 мм (диаметр).
