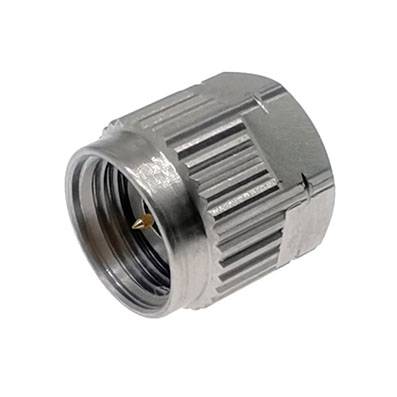

Терминационные нагрузки с разъёмом 2,4 мм
Серия терминационных нагрузок с разъёмом 2,4 мм разработана для использования в высокочастотных измерительных системах и испытательных стендах. Устройства предназначены для работы с мощностью до 35 Вт и частотой до 50 ГГц. Конструкция обеспечивает низкий КСВН (до 1,2–1,38) и минимальные отражения сигнала. Терминации выпускаются как с вилками, так и с розетками, а также в вариантах с цепочкой для крепления.
Области применения
- Лабораторные СВЧ-измерения
- Тестирование высокочастотных трактов
- Завершение радиочастотных трактов для предотвращения отражений
- Высокочастотные системы до 50 ГГц
- Исследовательские и опытно-конструкторские работы
Доступные модели и описание моделей
RFT5002242 — Терминационная нагрузка с разъёмом 2,4 мм (вилка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны (КСВН): 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 8,8 мм (длина) × 9 мм (диаметр).RFT5002241 — Терминационная нагрузка с разъёмом 2,4 мм (розетка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны (КСВН): 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 9,4 мм (длина) × 6,4 мм (диаметр).
RFT5002242A — Терминационная нагрузка с разъёмом 2,4 мм (вилка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны (КСВН): 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 12,4 мм (длина) × 6,4 мм (диаметр).
RFT5002242C — Терминационная нагрузка с разъёмом 2,4 мм (вилка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны (КСВН): 1,2. Конструктивное исполнение: с цепочкой для крепления. Размеры: 18,6 мм (длина) × 7 мм (диаметр).
RFT5005242 — Терминационная нагрузка с разъёмом 2,4 мм (вилка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 5 Вт. Коэффициент стоячей волны (КСВН): 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 15,6 мм (длина) × 28 мм (диаметр).
RFT5010242 — Терминационная нагрузка с разъёмом 2,4 мм (вилка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 10 Вт. Коэффициент стоячей волны (КСВН): 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 22,2 мм (длина) × 28 мм (диаметр).
RFT5015242 — Терминационная нагрузка с разъёмом 2,4 мм (вилка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 15 Вт. Коэффициент стоячей волны (КСВН): 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 22,2 мм (длина) × 34,8 мм (диаметр).
RFT5020242 — Терминационная нагрузка с разъёмом 2,4 мм (вилка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 20 Вт. Коэффициент стоячей волны (КСВН): 1,34. Конструктивное исполнение: круглая форма корпуса. Размеры: 28,8 мм (длина) × 40,8 мм (диаметр).
RFT5035242 — Терминационная нагрузка с разъёмом 2,4 мм (вилка), рабочий диапазон частот до 50 ГГц. Максимальная мощность: 35 Вт. Коэффициент стоячей волны (КСВН): 1,38. Конструктивное исполнение: круглая форма корпуса. Размеры: 54,2 мм (длина) × 40,8 мм (диаметр).
