Терминационные нагрузки с разъёмом 1.0 мм RFOne

Терминационные нагрузки с разъёмом 1.0 мм

Терминации с разъёмом 1.0 мм представляют собой серию высокочастотных коаксиальных нагрузок, предназначенных для работы в миллиметровом диапазоне частот до 110 ГГц. Эти нагрузки обеспечивают низкий коэффициент стоячей волны (КСВН), стабильные электрические параметры и высокую надёжность, что делает их оптимальными для лабораторных и измерительных применений.

до 110 ГГц Диапазон рабочих частот

1 Вт Максимальная мощность рассеивания

до 1.6 Низкий коэффициент стоячей волны (КСВН)

1.0 мм (Male / Female) Тип разъёма

Компактные размеры и круглая форма корпуса Корпус

Высокая стабильность и повторяемость параметров Преимущества

Серия терминационных нагрузок с разъёмом 1.0 мм разработана для использования в системах радиочастотного измерения и тестирования. Устройства обеспечивают минимальные потери и эффективное рассеивание мощности до 1 Вт. Конструкция нагрузок гарантирует низкий КСВН (до 1.6) и стабильность параметров на частотах до 110 ГГц. Компактные размеры и круглая форма корпуса позволяют легко интегрировать терминации в измерительные стенды и высокочастотные системы.

Области применения

Лабораторные СВЧ- и миллиметровые измерения
Тестирование высокочастотных трактов
Завершение радиочастотных трактов для предотвращения отражений
Исследовательские и опытно-конструкторские работы
Высокочастотные системы до 110 ГГц

Доступные модели и описание моделей

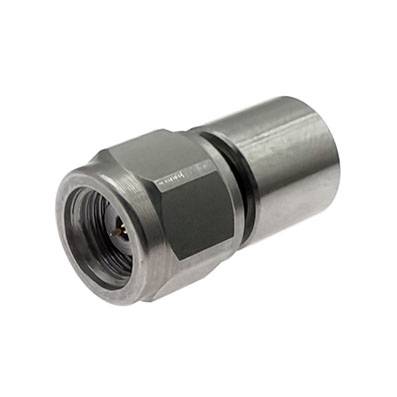

RFT1M — Терминационная нагрузка с разъёмом 1.0 мм (Male), рабочий диапазон частот до 110 ГГц. Максимальная рассеиваемая мощность: 1 Вт. Коэффициент стоячей волны (КСВН): 1.6. Конструктивное исполнение: круглая форма корпуса. Размеры: 13.7 мм (длина) x 7.5 мм (диаметр).
